Strom überwachungs system im Ndola-Stadion, Sambia

Abstrakt:Das Niederspannung system des Stadions besteht aus elf Subsystemen. Unter diesen arbeitet das Strom überwachungs system, das als integraler Bestandteil des Niederspannung systems des Stadions dient, typischer weise unabhängig. Es ist mit dem Brandschutz system und dem intelligenten Beleuchtungs system integriert, um die Stabilität und Sicherheit des Stadions während der Veranstaltungen zu gewährleisten.

Schlüssel wörter:System integration; Intelligentes Leistungs messgerät; Leistungs überwachungs system; Elektrische Sicherheit

01 Projekt übersicht

Das Ndola-Stadion von Aid Zambia ist ein Nationals tadion für 40.000 Menschen. Das Stadion befindet sich neben der Autobahn A3 in den Vororten von Ndola. Es umfasst eine Gesamtfläche von 203.300 Quadratmetern mit einer Gesamt bau fläche von 452.080 Quadratmetern, 4 Etagen über dem Boden und einer Gebäudehöhe von 55,80 Metern. Es verfügt über insgesamt 27 Niederspannung strom verteilungs schränke und 116 Strom verteilungs kreise.

02 Haupt verwendungen von Reststrom relais

Das Acrel-2000 Strom überwachungs system wurde implementiert, um den effizienten Betrieb des Ndola-Stadions in Sambia umfassend zu unterstützen. Dieses ausgeklügelte System umfasst insgesamt 112 einzelne Schaltkreise, die jeweils sorgfältig überwacht werden, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten. Um dies zu erleichtern, wurde eine Reihe von Zählern strategisch auf dem Strom verteilungs schrank installiert. Zu diesen Zählern gehören die multifunktion alen Leistungs messer der ACR-Serie und der PZ-Serie, die speziell für präzise und detaillierte Messungen der elektrischen Parameter entwickelt wurden. Durch den Einsatz dieser fortschritt lichen Geräte stellt das Acrel-2000 system sicher, dass der Strom verbrauch des Stadions mit hoher Genauigkeit überwacht wird, wodurch das Energie management verbessert und zur Gesamte ffizienz des Stadion betriebs beigetragen wird.

In Übereinstimmung mit dem ursprünglichen Entwurfs konzept und dem praktischen Anwendungs szenario ist das Strom überwachungs system mit einer dreistufigen Architektur strukturiert. Auf der Basis ebene wird die Feld ausrüstung schicht sorgfältig mit multifunktion alen Messgeräten konstruiert, die strategisch auf den Niederspannung strom verteilungs schränken platziert sind. Diese Zähler sind dafür ver antwort lich, verschiedene elektrische Parameter zu sammeln und anschließend die gesammelten Daten über den RS485-Bus zu übertragen, um einen nahtlosen Informations fluss sicher zustellen.

Wenn Sie die Hierarchie nach oben bewegen, dient die Kommunikation managements chicht als Dreh-und Angelpunkt zwischen der Feldgeräte schicht und der obersten Stations steuerungs verwaltungs schicht. Diese Schicht besteht aus einer Reihe wesentlicher Komponenten, die im Kommunikation schrank unter gebracht sind, einschl ießlich Kommunikation servern, die als zentrale Hubs für den Daten austausch fungieren. Photo elektrische Wandler, die den Übergang zwischen elektrischen Signalen und optischen Signalen erleichtern, und industrielle Ethernet-Schalter, die eine robuste und zuverlässige Netzwerk konnektivität gewährleisten. Zusammen stellen diese Elemente sicher, dass die Daten der Feld ausrüstung effizient und genau an die höheren Schichten weiter geleitet werden.

An der Spitze dieser strukturierten Hierarchie befindet sich die Stations steuerungs verwaltungs schicht, in der die kritischen Geräte wie der Überwachungs host, die USV-Strom versorgung, und verschiedene Displays sind strategisch in der Kommunikation sammel box im Überwachungs raum installiert. Diese Schicht ist für die allgemeine Überwachung und Verwaltung des Strom überwachungs systems ver antwort lich und bietet Echtzeit-Daten visual isierungs-, Analyse-und Kontroll funktionen. Der Überwachungs host verarbeitet die eingehenden Daten, sodass die Bediener fundierte Entscheidungen treffen können, während die USV-Strom versorgung einen unterbrechung freien Betrieb auch bei Stroma us fällen gewähr leistet. Die Displays bieten eine benutzer freundliche Oberfläche, die eine einfache Überwachung und schnelle Reaktion auf Anomalien oder Probleme im Strom verteilungs netz ermöglicht.

Zusammenfassend lässt sich sagen, dass diese dreistufige Architektur des Strom überwachungs systems einen umfassenden und effektiven Ansatz für die Verwaltung und Überwachung der elektrischen Verteilung innerhalb einer Anlage gewähr leistet. Kombination der Robustheit der Feld daten erfassung mit der Intelligenz des zentral isierten Managements und der Kontrolle.

Die elektrische Parameters ammlung der eingehenden Schleife des Niederspannung stromverteilungs systems nimmt den ACR330ELH Leistungs messer an, der alle herkömmlichen Leistungs parameter messen kann, wie z. B. Drei phasen spannung, Strom, aktive Leistung, Blindleistung, Leistungs faktor, Frequenz, aktive Energie, Und es kann verschiedene Stromnetz qualitäts parameter wie Spannung und Strom 2-31 harmonische Komponenten, Strom und Spannungs unwucht grad überwachen. Dieses Instrument hat 4 photo elektrische iLöstschalter-Eingangs kontakte, diese Kontakte können mit dem intelligenten Leistungs schalter zusammenarbeiten, um die Fern-Signalsc halter überwachung der Schaltung zu realisieren. Diese Serie von Netzwerk-Leistungs messgeräten wird haupt sächlich in den Bereichen Umspannwerk automatisierung, Verteilnetz automatisierung, Strom überwachung für Privathaus halte, industrielle Automatisierung, Energie managements ysteme und intelligente Gebäude eingesetzt.

Die Ausgangs schaltung übernimmt den Leistungs messer der Serie PZ80L, der haupt sächlich die Messung des Drei phasen stroms und die Erkennung des Schalt signals abschließt. Das Schaltung design für Performances und Shops verwendet die Zähler der ACR120EL-Serie, basierend auf der Erkennung von dreiphasigen Strom-und Schalt signalen sowie allen herkömmlichen Funktionen zur Messung von Leistungs parametern und zur Energie messung.

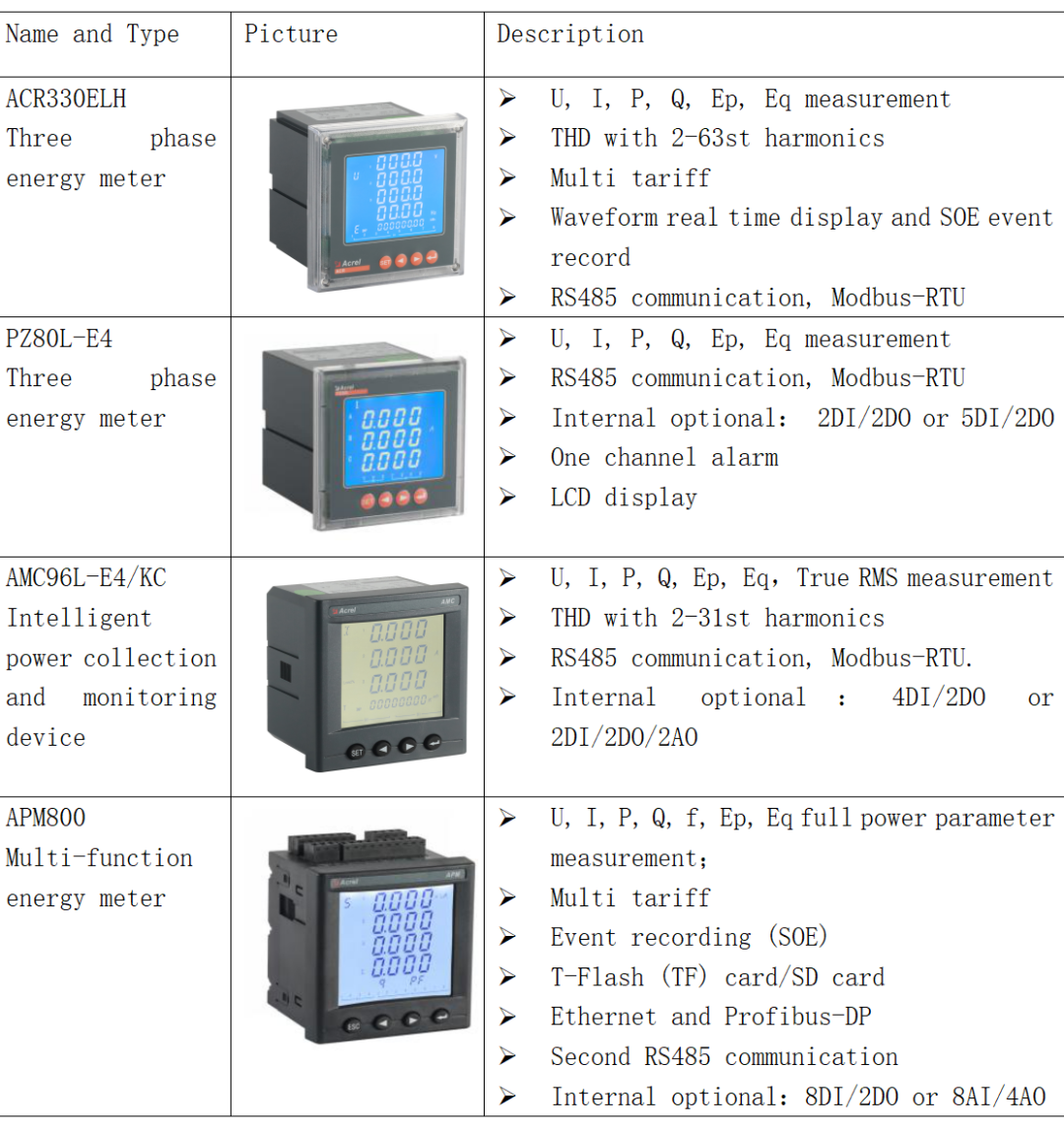

03 Verwandte Produkte

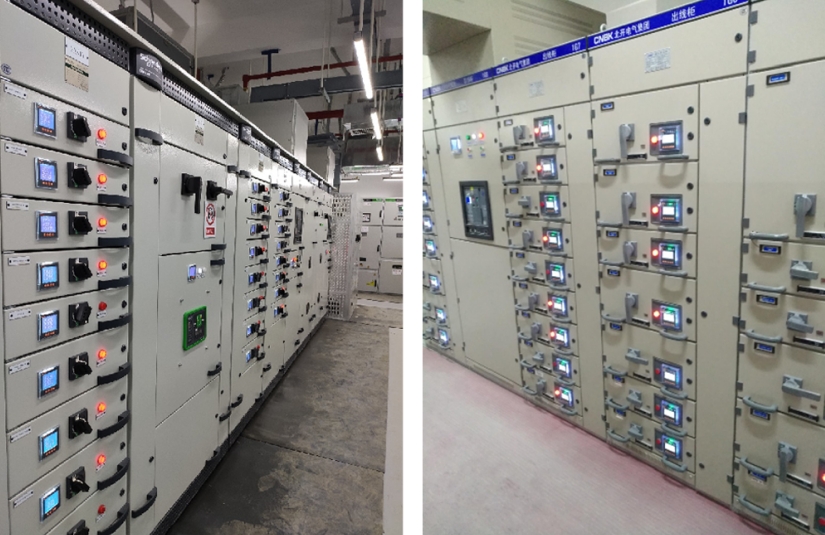

04 Fotos vor Ort

05 Zusammenfassung

Im Bereich der modernen Energie verteilungs infrastruktur kann die Bedeutung der Gewährleistung der elektrischen Sicherheit nicht genug betont werden. Das Acrel-2000 Leistungs überwachungs system, wie in diesem Artikel beschrieben, wurde im Ndola-Stadion erfolgreich implementiert. Dieses ausgeklügelte System erleichtert die Echtzeit überwachung des Strom verbrauchs im Zusammenhang mit den Strom verteilungs kreisen im Strom verteilungs werk des Stadions. Es geht über die bloße Anzeige des Strom verbrauchs der Schaltung hinaus. Es enthält erweiterte Netzwerk kommunikation funktionen, die es ermöglichen, nahtlos mit Kommunikation verwaltungs geräten und Computern zu einem umfassenden Strom überwachungs system zu verbinden.

Das Acrel-2000 system analysiert und verarbeitet akribisch die Vielzahl von Daten, die es sammelt, um sicher zustellen, dass der Betriebs status jeder Strom verteilungs schleife in Echtzeit dargestellt wird. Es ist mit einer Vielzahl intuitiver Funktionen ausgestattet, darunter ein Popup-Alarm dialog feld, Sprach ansagen und SMS-Alarm lichter, die gemeinsam die Warn mechanismen des Systems verbessern. Darüber hinaus ist es in der Lage, eine breite Palette von Berichten über elektrische Energie, Analyse kurven und grafischen Darstellungen zu erzeugen. Dadurch wird das Ablesen von Fern zählern sowie die eingehende Analyse und Erforschung von Verbrauchs mustern für elektrische Energie erleichtert.

Die Robustheit und Zuverlässigkeit des Acrel-2000 systems zeigt sich in seinem stabilen Betrieb und macht es zu einem unschätzbaren Vorteil für große öffentliche Gebäude. Es bietet eine echte und zuverlässige Grundlage für die Lösung elektrischer Probleme, um sicher zustellen, dass die Sicherheit der Strom verteilung jederzeit aufrechterhalten wird. Dieses System verbessert nicht nur die Effizienz des Energie managements, sondern trägt auch erheblich zur allgemeinen Sicherheit und Nachhaltig keit des Strom verteilungs netzes im Ndola-Stadion bei.
