Energie überwachungs-und Management lösungen für Rechen zentren

Es ist notwendig, den Strom verbrauch im Rechen zentrum in Echtzeit zu überwachen und zu zentralisieren, und Daten können auf HMI angezeigt werden. und von RS485 auf dem Touchscreen in das Strom-und Umgebungs überwachungs system hochgeladen und eine Echtzeit überwachung des gesamten Strom verteilungs systems realisiert. Gleichzeitig kann eine Energie effizienz analyze durchgeführt werden, um den Energie verbrauch zu senken.

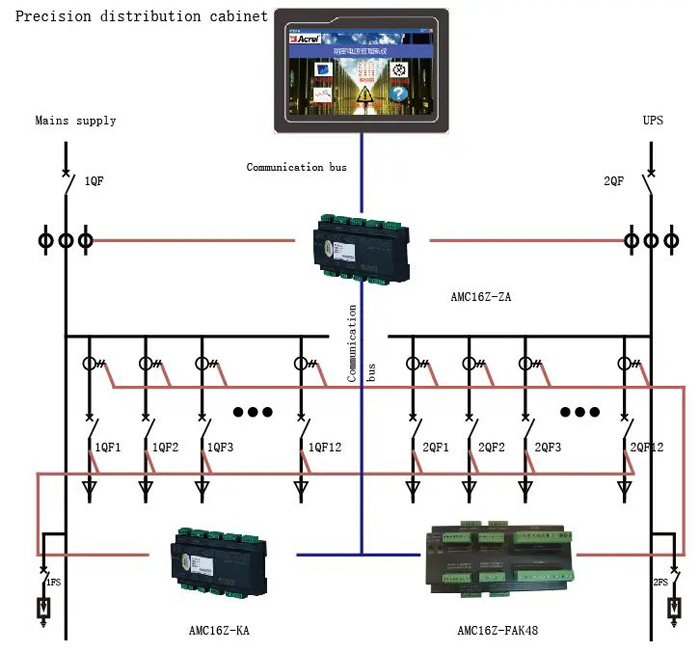

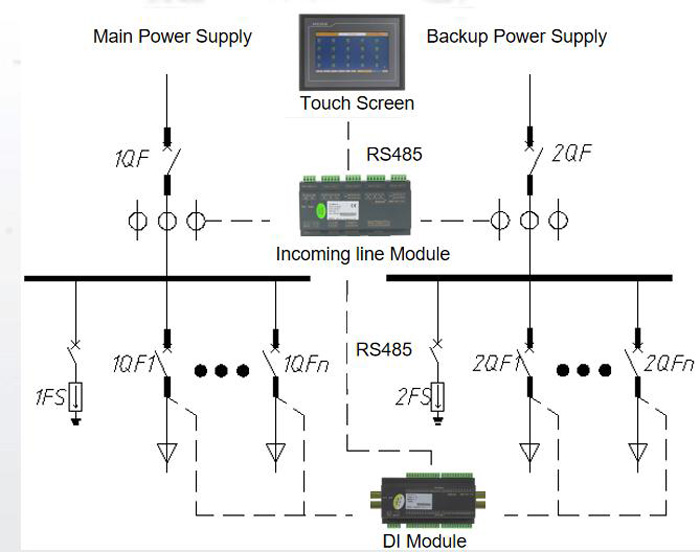

Struktur des Energie überwachungs-und-managements ystems des Acrel-Rechen zentrums

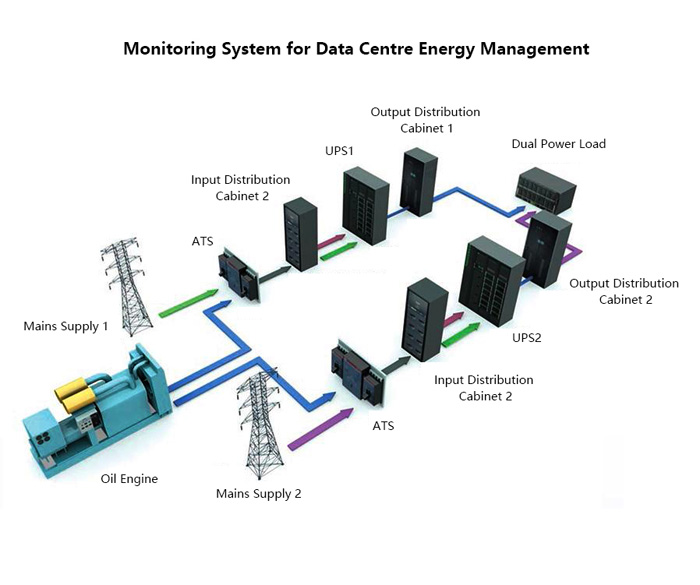

Acrel Data Center Energy Monitoring Management Solution

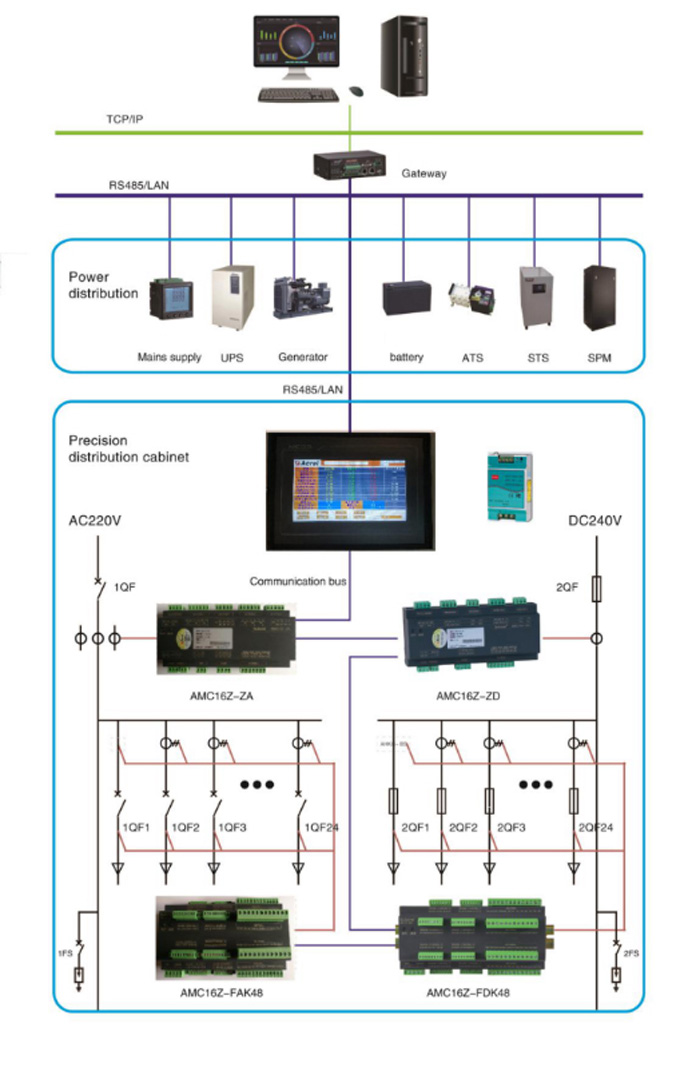

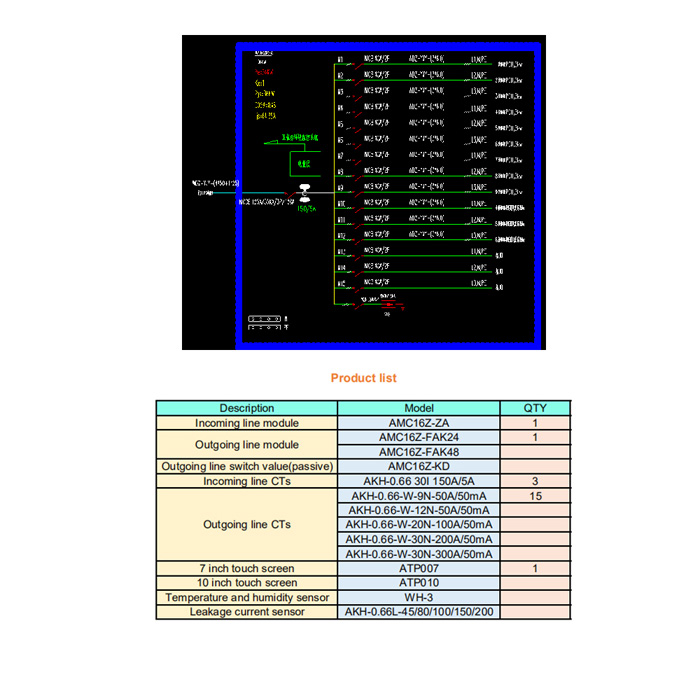

Structure of Acrel Data Center Energy Monitoring & Management System

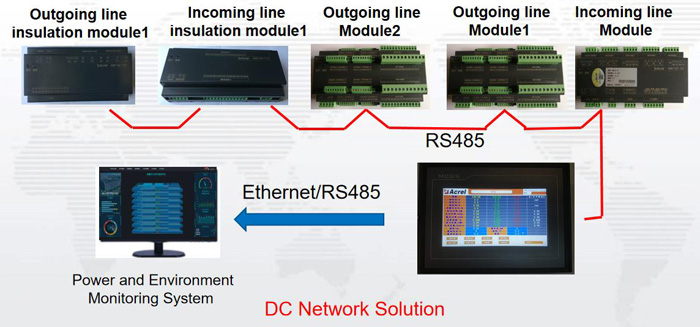

DC Network Solution

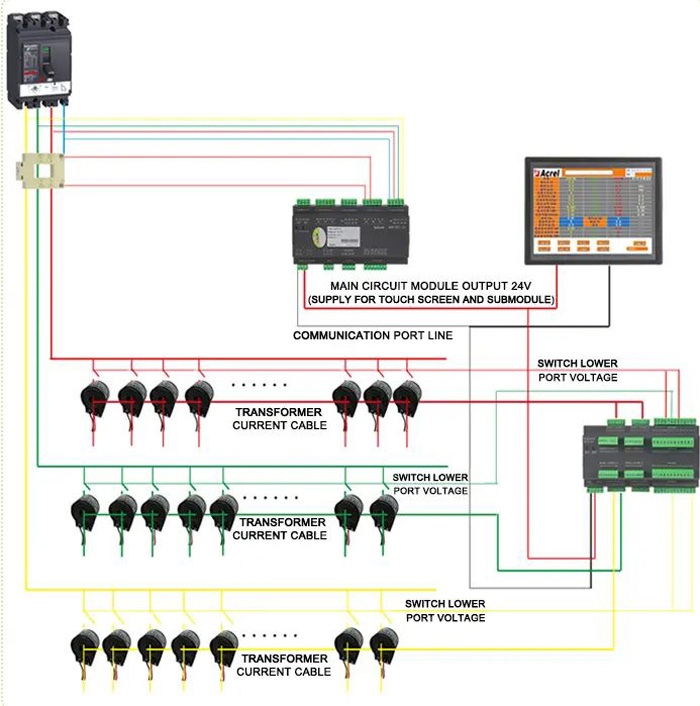

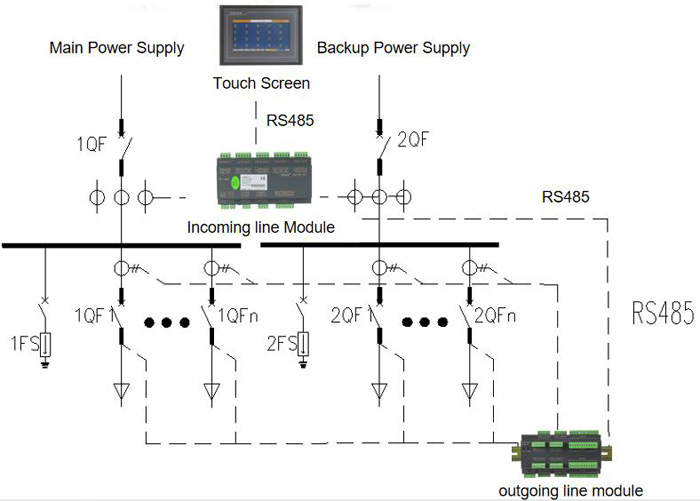

Structure of Acrel Data Center Energy Monitoring & Management System

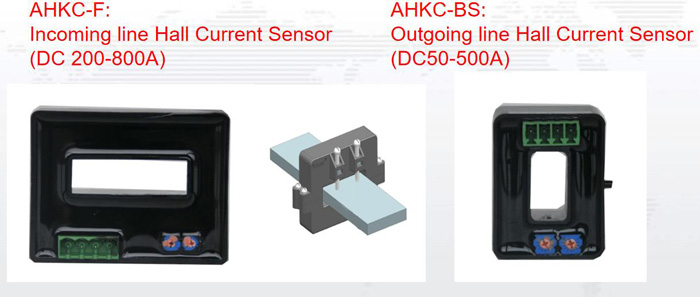

Hall Current Sensor

Current Sensor

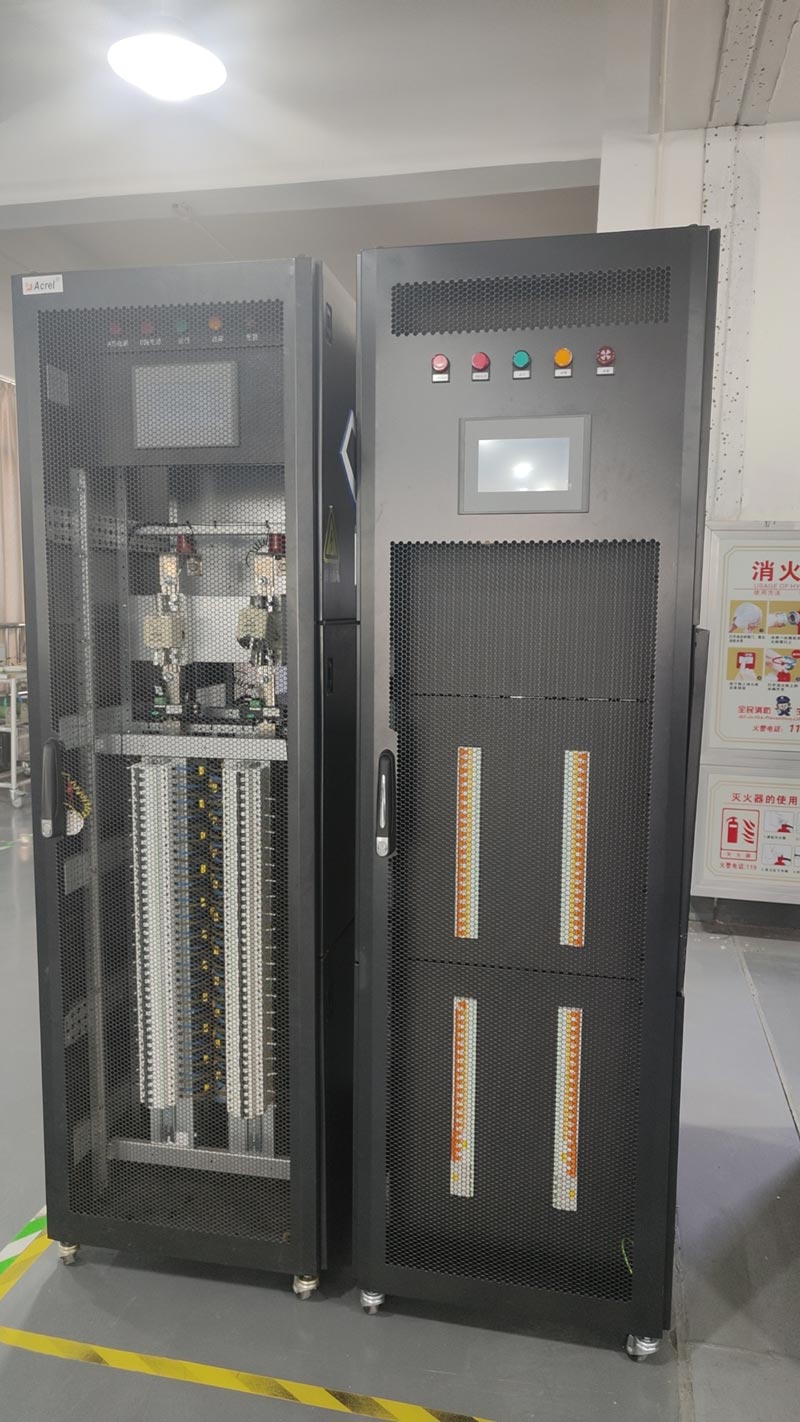

Precision Distribution System

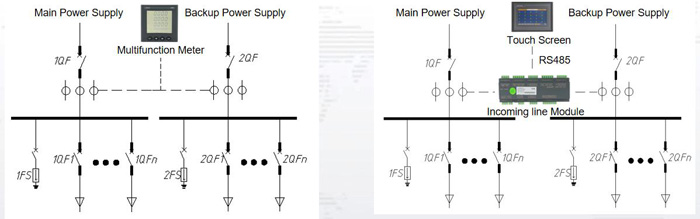

Acrel Power Meter Manufacturers

Structure of Acrel Data Center Energy Monitoring & Management System

Produkt auswahl des Acrel Data Center Energie überwachungs-und-managements ystems

Name	Pic	Modell	Haupt funktion

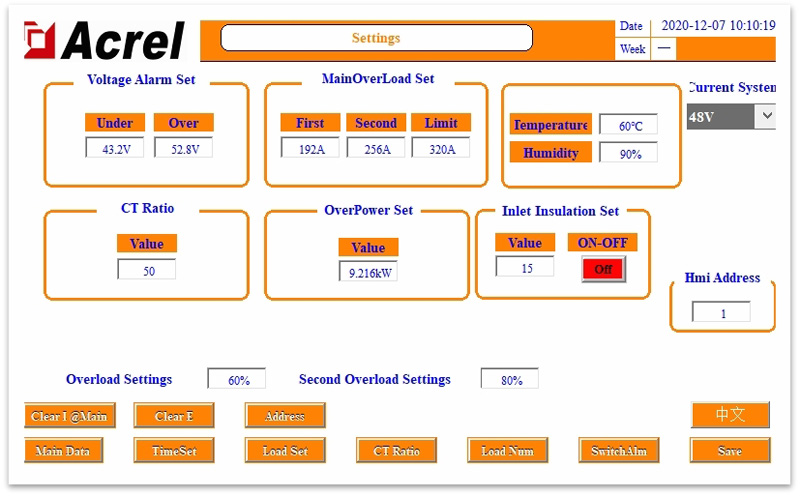

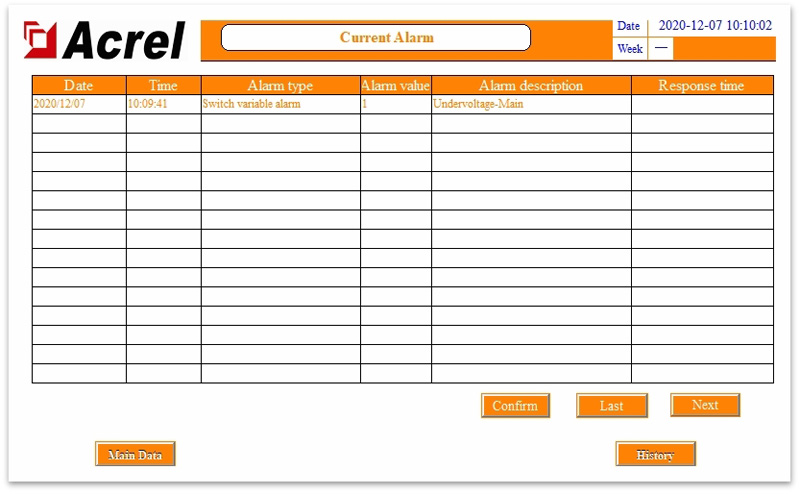

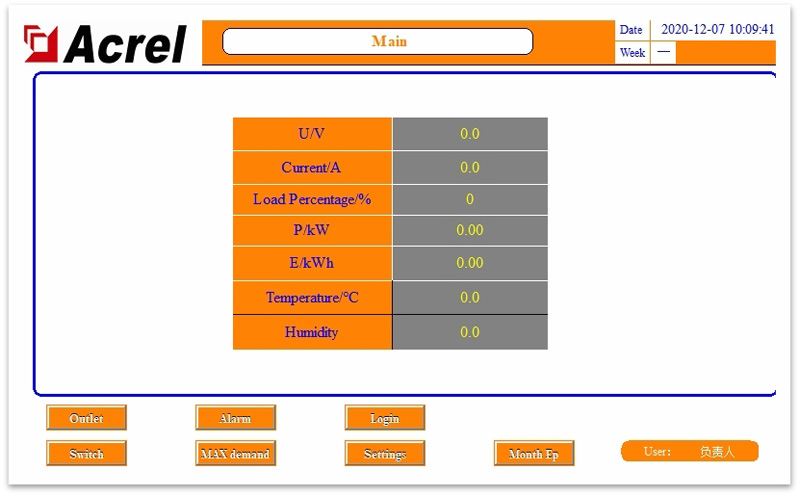

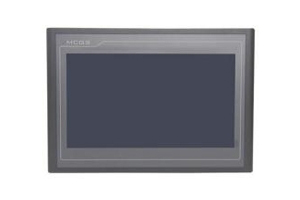

HMI		ATP007kt ATP010kt	1. 7 oder 10 Zoll Touchscreen 2. Echtzeit-Überwachung und Anzeige von Spannung, Strom, Energie, Energie, Strom qualität, Schalters tatus, Wellenform kurve und so weiter. 3. Überwachungs gerät Alarm, Kommunikation und andere Parameter können auf dem Bildschirm konfiguriert werden. 4. 2 RS485 und 1 Ethernet-Schnitts telle und Daten können von RS485 oder RJ45 hochgeladen werden.

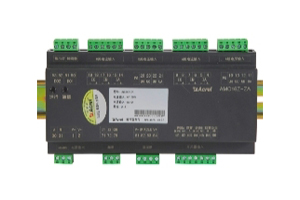

AC-Eingangs leitungs überwachungs modul		AMC16Z-ZA	1. Installation: DIN-Schiene 35mm 2. Messung: A B unabhängige 3 Phasen schaltungen, 6 DI2DO,2 Leckstrom, 1 Temp. Und Feuchtigkeit. 3. mit DC 24V Ausgangs strom versorgung für ausgehendes Leitungs modul und Touchscreen. 4. Kommunikation: RS485 Modbus RTU

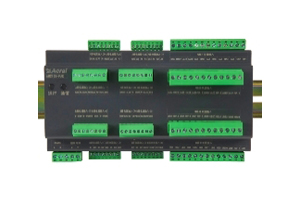

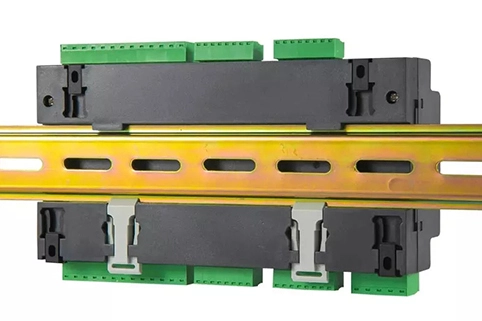

AC-Abgangs leitungs überwachungs modul		AMC16Z-FAK24 AMC16Z-FAK48	1. Installation: DIN-Schiene 35mm 2. Kann bis zu 16 Schaltung 3 Phase oder 48 Schaltung einphasig messen 3. DC24V Strom versorgung 4. Kommunikation: RS485 modbus RTU

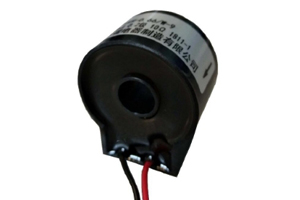

Wechselstrom-Stromwandler		AKH-0,66 W	Aktuelles Verhältnis: 100A/50mA Gemeinsame Spezifikation: 100A/50mA

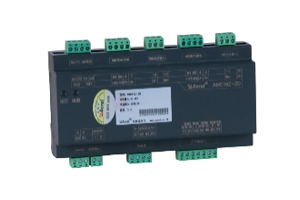

DC-Überwachungs modul für eingehende Leitungen		AMC16Z-ZD	1. Installation: DIN-Schiene 35mm 1. Messung: A B unabhängige Schaltungen, 6 DI2DO,1 Temp. Und Feuchtigkeit. 2. mit DC 24V Ausgangs strom versorgung für ausgehendes Leitungs modul und Touchscreen. 3. Kommunikation: RS485 modbus RTU

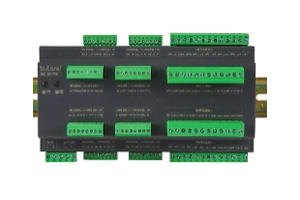

DC-Abgangs leitungs überwachungs modul		AMC16Z-FDK24 AMC16Z-FDK48	1. Installation: DIN-Schiene 35mm 2. Kann bis zu 48 Stromkreise DC-Ausgangs leitung messen 3. DC24V Strom versorgung 4. Kommunikation: RS485 modbus RTU

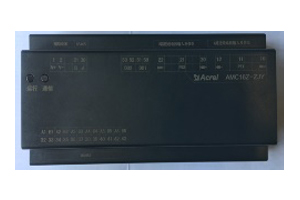

DC-Eingangs leitungs isolierung überwachungs modul		AMC16Z-ZJY	1. Installation: DIN-Schiene 35mm 2. Messen Sie einen unabhängigen Gleichstrom kreis boden isolation widerstand des Haupt busses 3. DC24V Strom versorgung 4. Kommunikation: RS485 modbus RTU

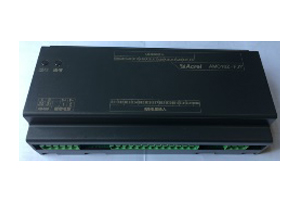

DC-Abgangs leitungs isolierung überwachungs modul		AMC16Z-FJY	1. Installation: DIN-Schiene 35mm 2. Messen Sie den Boden isolation widerstand der DC-Abgangs leitung mit 24 Stromkreisen
Gleichstrom-Ausgangs leitungs-Hall-Effekt-Stroms ensor		AHKC-BS	Aktuelles Verhältnis: 100A/5V Gemeinsame Spezifikation: 100A/5V
