Spezielle Anwendung mit Energie zählern mit externen CTs für Power Modification Project

Zusammenfassung:

● Was sind externe CTs für einen Energie zähler?

● Warum brauchen wir Energie zähler mit externen CTs?

● Wie benutzt man Energie zähler mit externen CTs?

● Andere Energie zähler mit externen CTs.

Was sind externe CTs für einen Energie zähler?

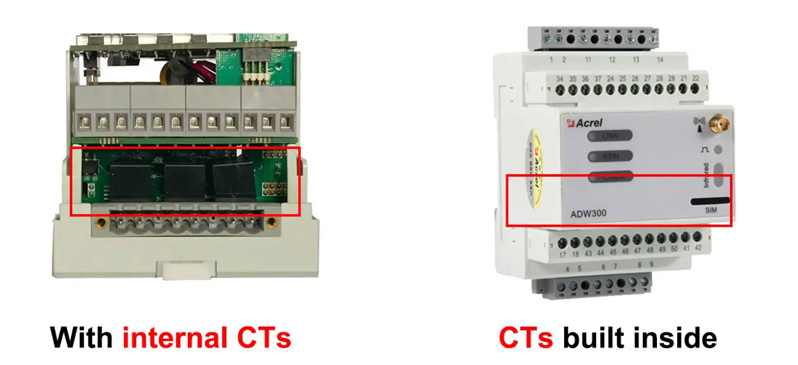

Normaler weise sind für die meisten Energie zähler CTs (Current Transformers) innerhalb der Energie zähler eingebaut. Die meisten Energie zähler sind also mit internen CTs wie dem Bild auf der rechten Seite.

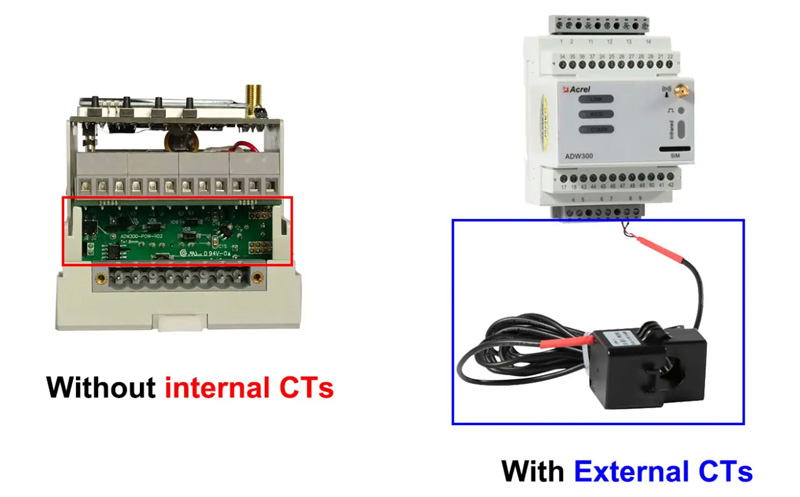

Externe CTs für Energie zähler sind hingegen nur CTs, die sich ursprünglich innerhalb der Energie zähler befanden und nach außen gebracht wurden und als externe CTs dienten. Ziemlich buchstäblich, oder?

Warum brauchen wir Energie zähler mit externen CTs?

Natürlich stellt sich die Frage, warum wir solche Energie zähler mit externen CTs benötigen. Es muss für einige praktische Zwecke getan werden.

Der allererste Grund ist, dass wir diese Art von Energie zählern verwenden können, um eine Art spezielle Anwendung zu realisieren. Und diese so genannte spezielle Anwendung besteht darin, externe CTs von Energie zählern auf den sekundären Strom ausgangs kabeln anderer CTs zu installieren, die bereits vor Ort waren.

Für diese Art von Anwendung ist der Nennstrom der Haupt schaltungen, die wir benötigen, um die elektrischen Daten wie kWh, Strom, Spannung und usw. zu messen, normaler weise groß (nehmen Sie zum Beispiel 1000A AC). und erlaubte nicht, die Strom versorgung herunter zu fahren, um die CTs zu installieren. Offen sichtlich ist es nicht möglich, die CTs auf den Hauptstrom kreisen mit 1000A AC zu installieren, ohne die Strom versorgung herunter zu fahren.

Es kommt also ein Gedanke, warum man das aktuelle Signal nicht vom Ausgangs kabel von CTs erwerben sollte, die bereits vor Ort sind? (Da diese Anwendung häufig im Projekt zur Änderung der Leistung verwendet wird, müssen auf der vorherigen Baustelle immer CTs mit Energie zählern gekoppelt werden, um die Haupt schaltungen mit großem Strom zu messen.)

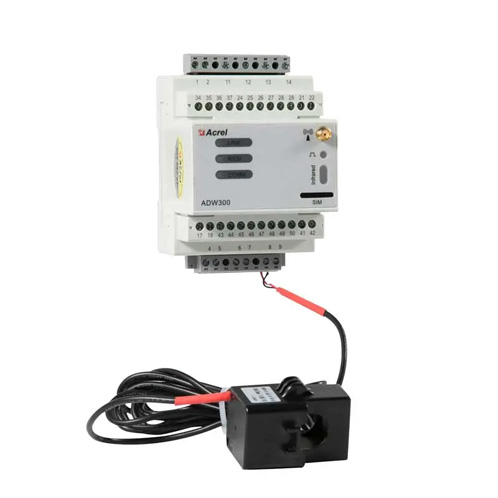

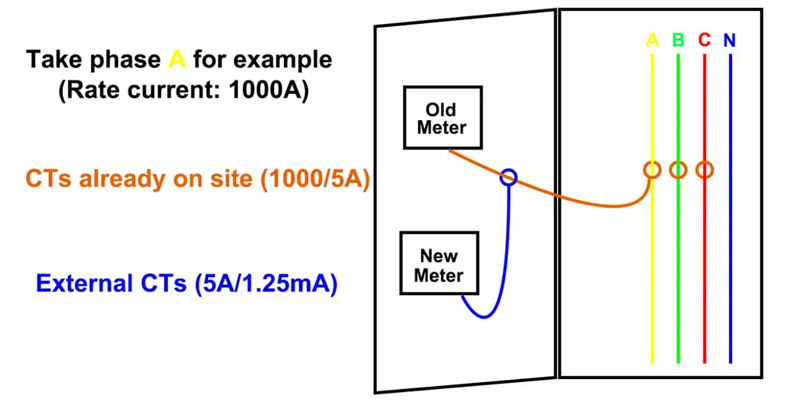

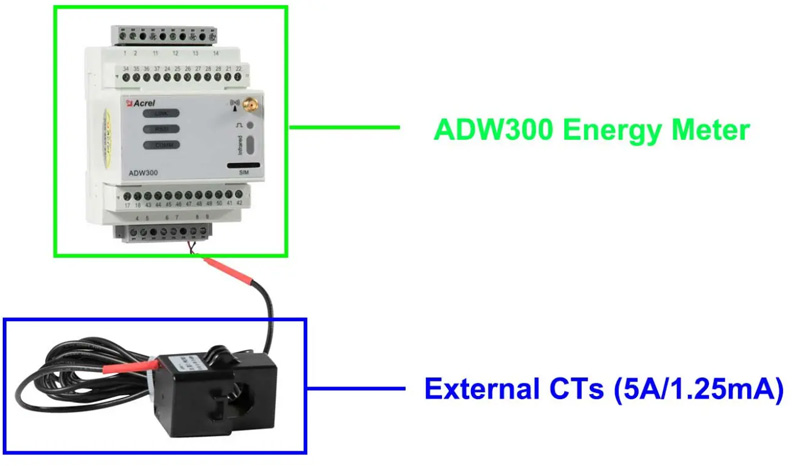

Und wie hoch ist das aktuelle Verhältnis der vorherigen CTs auf der Baustelle? Da wir einen Hauptkreis mit Nennstrom von 1000A AC haben, verwenden wir normaler weise 1000A/5A CTs und das Verhältnis beträgt 1000/5 = 200. Also, wenn der Echtzeit strom der Haupt schaltungen 800A AC ist (Echtzeit strom nicht Nennstrom), dann wird der sekundäre Strom ausgang von CTs, die sich bereits am Arbeitsplatz befinden, 800/200 = 4A AC sein. Und wir müssen ein aktuelles Signal vom sekundären Stromausgangs kabel der CTs am Arbeitsplatz erhalten. Wie hoch ist dann das aktuelle Verhältnis der externen CTs, die mit einem zusätzlichen Energie zähler für die Leistungs änderung gepaart sind? Es wäre natürlich 5A/-mA richtig? (nehmen Sie zum Beispiel 5A/1,25 mA) Das Bild unten ist einAcrel Energie zählerMit externen CTs von 5A/1,25 mA Strom verhältnis

So verwenden Sie Energie zähler mit externen CTs

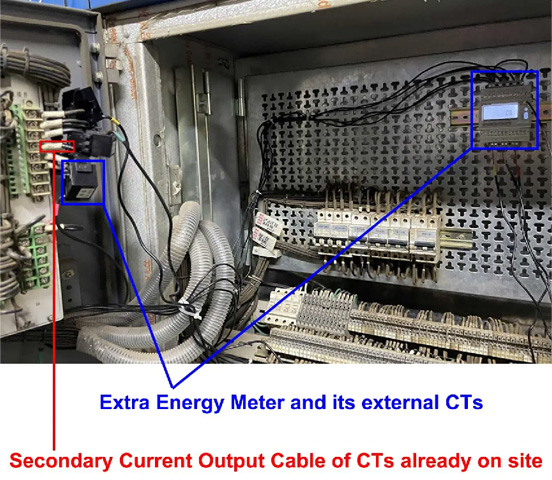

Im Moment wird diese Frage wirklich einfach sein, wir müssen nur die externen CTs des Energie zählers zur Änderung auf dem sekundären Strom ausgangs kabel der CTs installieren, das sich bereits auf der vorherigen Arbeits stelle befindet. Dies wird zwei Probleme lösen, obwohl der Strom des Hauptkreises wirklich groß ist, aber der sekundäre Ausgangs strom von CTs vor Ort niedrig genug war (nicht mehr als 5A AC) um unsere sogenannten externen CTs direkt zu installieren. Und da es sich bei dieser Art von externen CTs normaler weise um einen Split-Core-Typ handelt, müssen wir ihn nur festklemmen, ohne die Verkabelung der Baustelle zu ändern.
