Lösung zur Überwachung und Verwaltung des Energie verbrauchs der Basisstation

Lösung herunter laden

Es ist notwendig, elektrische Parameter zu messen und zu überwachen und Energie in der Wechselstrom seite der Turm basisstation zu messen, wie z. B. Zustands netz, Diesel, Klimaanlage, Beleuchtung, Strom versorgung und so weiter. Auf der DC-Seite ist es notwendig, zu überwachenGleichstrom zählerParameter und messen Energie wie Kommunikation geräte der Basisstation, Batterien und andere Geräte, die unter einer 48-V-Stromversorgung arbeiten. Die Daten können in Echtzeit von RS485 hochgeladen werden.

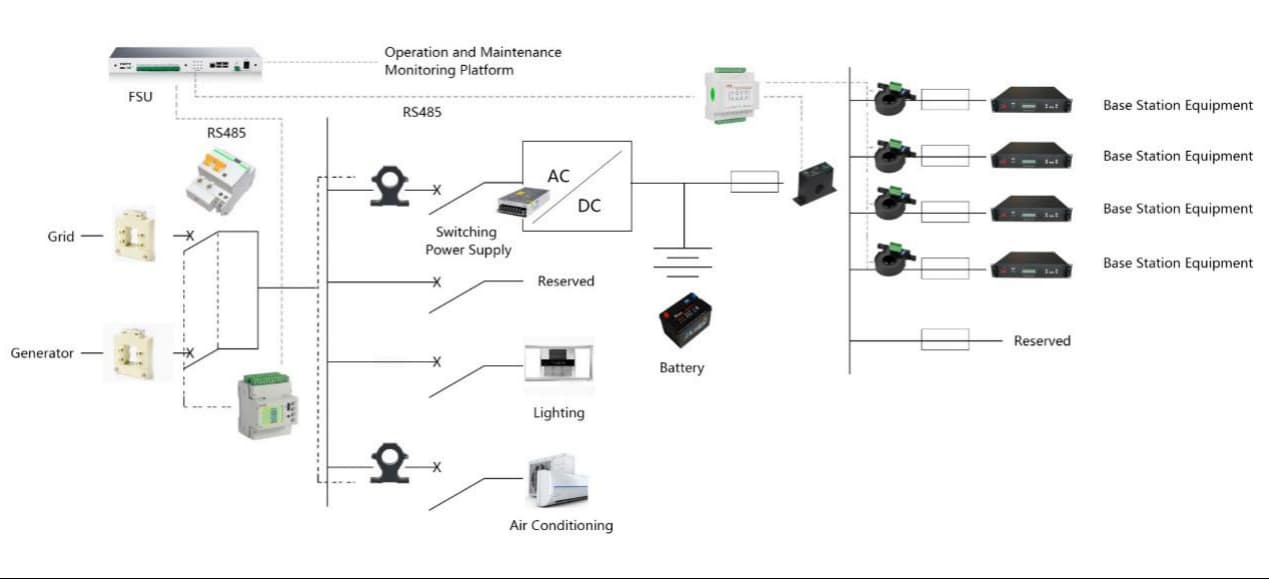

Acrel Meter Pue Data Center Structure

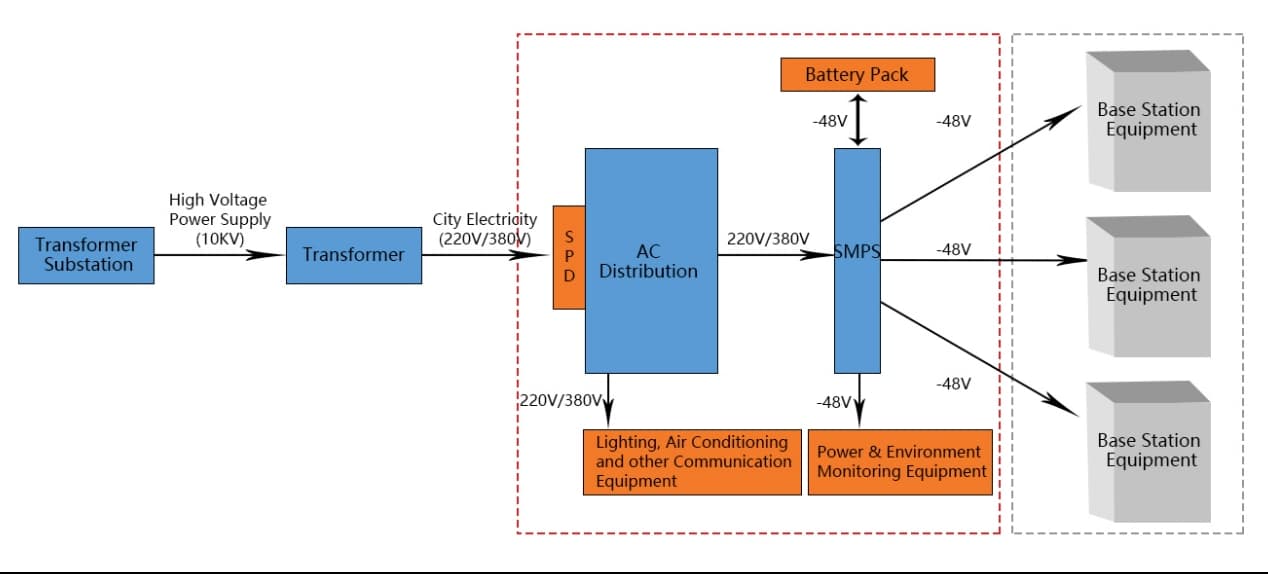

Acrel Pue Data Center Structure

Pue Data Center Structure

Haupt funktionen von Acrel Smart Meter in der Basisstation

Messung: Multi-Schaltungen Spannung, Strom, Leistung, Energie und andere elektrische Parameter.
Kommunikation: RS485 Modbus-RTU,NB oder 4G
Zertifikat: Mit CE und IEC
Genauigkeit: 0,5 s oder 1

Produkt auswahl von Acrel Smart Meter in der Basisstation

Name	Bild	Modell	Haupt funktion
Wechselstrom-Energie zähler mit mehreren Schaltungen		DTSD1352-xSyD	1. Installation:DIN-Schiene 35mm
			2. X-Schaltungen 3 Phasen-und Y-Schaltungen einphasiger Wechselstrom-Eingang, externe CTs,50/60Hz
			3. Messung: Spannung, Strom, Leistung, Energie und andere Parameter
			4. Kommunikation: RS485 Modbus RTU
Gleichstrom-Energie zähler mit mehreren Schaltungen		AMC16-DETT	1. Installation:DIN-Schiene 35mm
			2. 6 Schaltungen DC-Eingang,-48V Spannungs eingang, Strome ingang durch 5V Ausgangs halle Effekt Stroms ensor
			1. Messung: Gleich spannung, Strom, Leistung, Energie und andere Parameter
			2. mit ± 12V innere Strom versorgung für Hall-Effekt-Strom-Sensor
			3. Kommunikation: RS485 Modbus RTU
Drahtloser Energie zähler		ADW350
			2. 3 Schaltungen DC-Eingang oder 1 Schaltung 3 Phasen AC-Eingang
			3. Messung: Spannung, Strom, Leistung, Energie und andere Parameter
			4. Kommunikation: NB oder 4G
Hall-Sensor		AHKC	Verhältnis: 1000A/5V
			Gemeinsame Spezifikation: 1000A/5V
