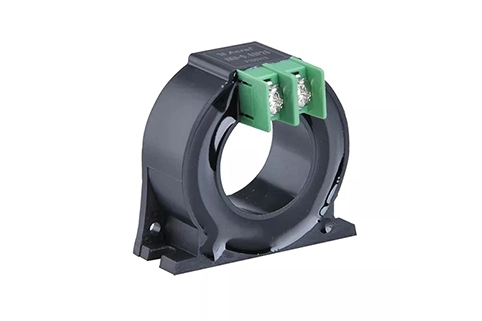

Aktueller Transformator

Anwendungen des aktuellen Transformators

Um den Strom in einer anderen Schaltung zu messen, verwenden Sie einen Strom transformator (CT). Die grenz überschreitende Stromnetz überwachung von Hochspannung leitungen erfolgt weltweit über CTs. Ein CT wird hergestellt, um den Strom in seiner Primärwicklung zu messen und einen Wechselstrom in seiner Sekundär wicklung zu erzeugen, der proportional zu diesem Strom ist.

Struktur von Stromwandlern

Ein magnetischer Eisenkern, eine Primärwicklung, die auf diesen Kern gewickelt ist, und eine Sekundär wicklung, die in entgegen gesetzter Richtung auf diese Primär wicklung gewickelt ist, bilden die drei Haupt komponenten eines Strom transformators. Der magnetische Eisenkern erfährt aufgrund des durch die Primärwicklung fließenden Stroms einen magnetischen Fluss. Die Sekundär wicklung erfährt aufgrund des im Kern vorhandenen Magnet flusses eine induzierte Spannung. Da der durch den Sekundär kreis fließende Strom der Wicklung richtung entgegen gesetzt ist, erzeugt das parallel zur Sekundär wicklung geschaltete Messgerät einen magnetischen Fluss im magnetischen Eisenkern in der entgegen gesetzten Richtung. Der magnetische Fluss, der durch den durch die Primärwicklung fließenden Strom erzeugt wird, wird durch diesen magnetischen Fluss ausgeglichen. Aus diesem Grund endet die sekundäre Strömung.
