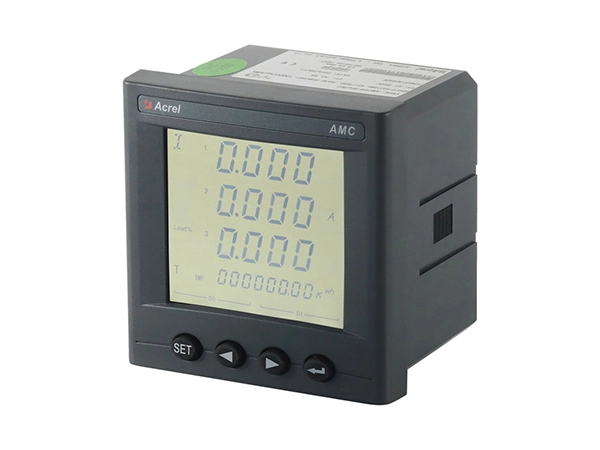

AMC72L-E4 multifunktion ale dreiphasige Energie zähler

Vier Quadranten Energie messung
Systemzeit anzeige
RS485
Modbus-RTU-Protokoll und das Statut DLT645

Kontaktieren Sie uns

Features Specifications Drawings

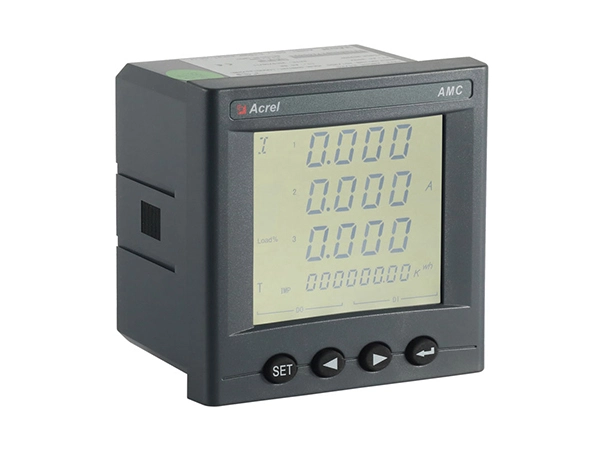

Merkmale des AMC72L-E4 multifunktion ale dreiphasige Energie messers

Genauigkeit

Aktive Energie: Klasse 0,5

Frequenz

Bereich: 45-65Hz

Hilfs strom versorgung

AC/DC 85 ~ 265V

Verbrauch

Spannung: Strom verbrauch <0,5 VA;

Current: Strom verbrauch <0,5 VA;

Hilfs strom versorgung: Strom verbrauch ≤ 10VA

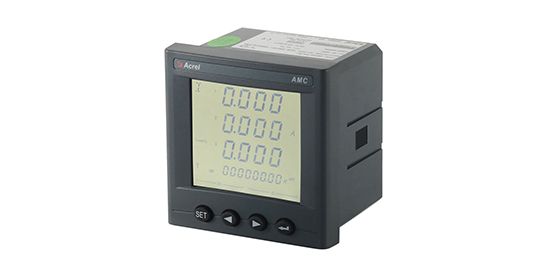

multifunctional battery meter

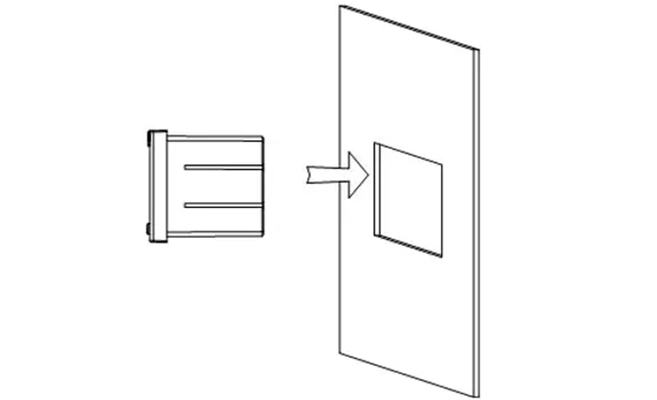

Installation

Panel montiert

Abmessung (L * W * H)

Panel-Größe (L × W): 75*75mm

Ausschnitt (L × W): 67*67mm

Tiefe (H): 94,3mm

Kontakt kapazität

DC 30V/3A AC 220V/3A

Impuls ausgang

1600-160000Imp/kWh

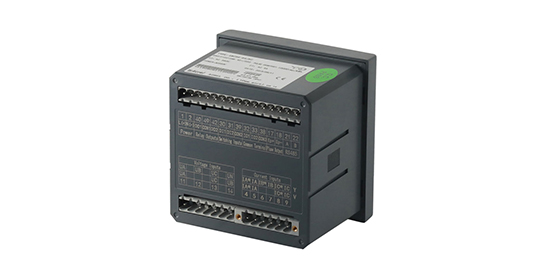

multifunction meter

Spezifikationen des AMC72L-E4 multifunktion ale dreiphasige Energie messers

Technische Parameter		Wert

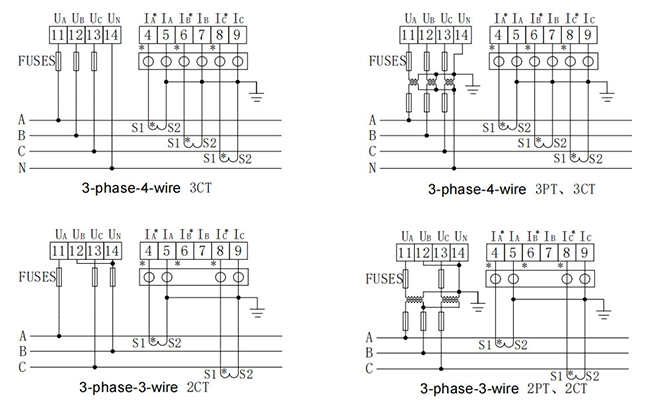

Eingabe	Anschluss	Einphasen-2-Draht, 3-Phase-3-Draht, 3-Phase-4-Draht
	Frequenz	45-65Hz
	Spannung	Bewertung: Einphasig: AC 100V, 400V Drei phasen: AC 3x57,7 V/100V(100V), 3x22 0V/380V(400V) 3x38 V/660V(660V)(nur 96 Größe) Hinweis: 72 Profil nicht geeignet für Hochspannung anwendung





		Überlastung: 1,2-fache Bewertung (kontinuierlich): 2-fache Bewertung für 1 Sekunde
		Strom verbrauch: <0,5 VA
	Aktuell	Bewertung: AC 1A, 5A
		Überlastung: 1,2-fache Bewertung (kontinuierlich): 10-fache Bewertung für 1 Sekunde
		Strom verbrauch: <0,5 VA
Ausgabe	Elektrische Energie	Ausgangs modus: Open-Collector-Foto-Koppler-Impuls
		Impuls konstante: 10000Imp/kWh (einstellbar), siehe Schaltplan für Details

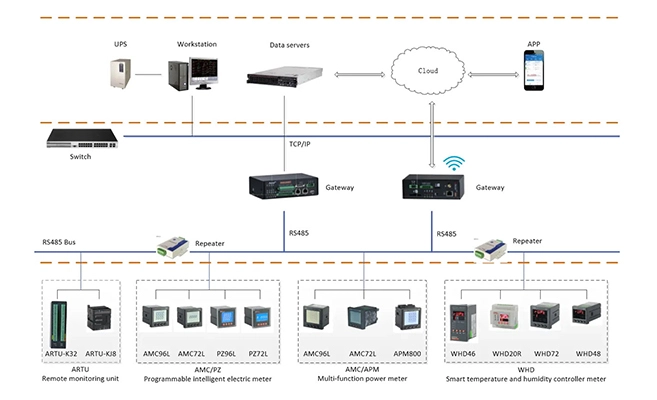

	Kommunikation	RS485-Port, Modbus-RTU-Protokoll, DLT645-Protokoll (Versionen 09 und 97), Baud-Rate 1200-38400
Funktion	Schalt eingabe	Trocken kontakt eingang, eingebaute Strom versorgung
	Schalt leistung	Ausgabe modus: Relais normaler weise offene Kontakt ausgabe
		Kontakt kapazität: AC 250V/3A, DC 30V/3A
	Analoge Ausgabe	1-5V,4-20mA
Genauigkeit klasse		Frequenz: 0,05Hz, Strom, Spannung; 0.2 Klasse, Reaktiv Leistung: 1,0 Klasse, Reaktice Elektrische Energie: 1,0 Klasse aktiv Leistung: 0,5 Klasse, aktive elektrische Energie: 0,5 Klasse, 2-31. Harmonische Messung: ± 1%



Strom versorgung		AC/DC 85-265V Strom verbrauch ≤ 10VA
Sicherheit	Netzfrequenz Standhalten spannung	Zwischen Strom versorgung // Schalt ausgang // Aktueller Eingang // Spannungs eingang und Übertragen // Kommunikation // Impuls ausgang // Schalt eingang AC 2kV 1min; Zwischen Strom versorgung, Schalt ausgang, Strome ingang, Spannungs eingang AC 2kV 1min; Zwischen Übermittlung, Kommunikation, Pulse Output, Schalt eingang AC 1kV 1 min;



	Isolation widerstand	Input, Output-Ende zum Maschinen gehäuse> 100MΩ
Umwelt	Temperatur	Arbeit:-25 ° c ~ + 65 ° c Speicher:-40 ° c ~ + 80 ° c
	Luft feuchtigkeit	≤ 93% RH nicht kondensierend
	Höhe	≤ 2500m
