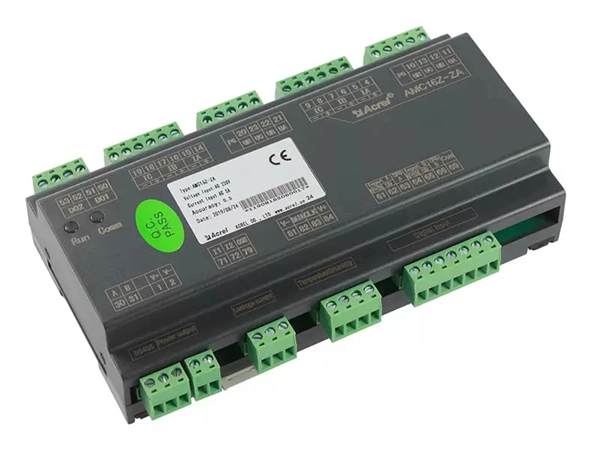

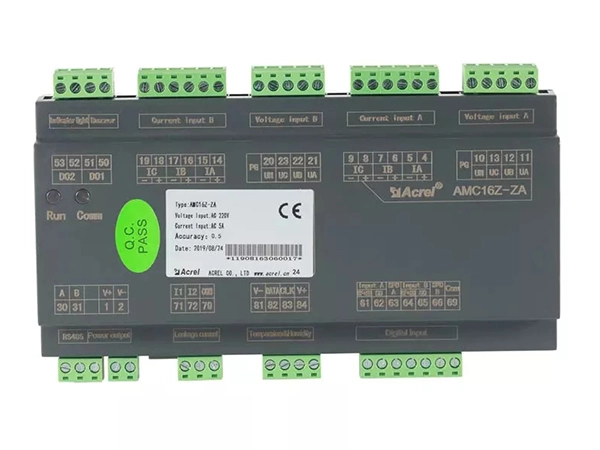

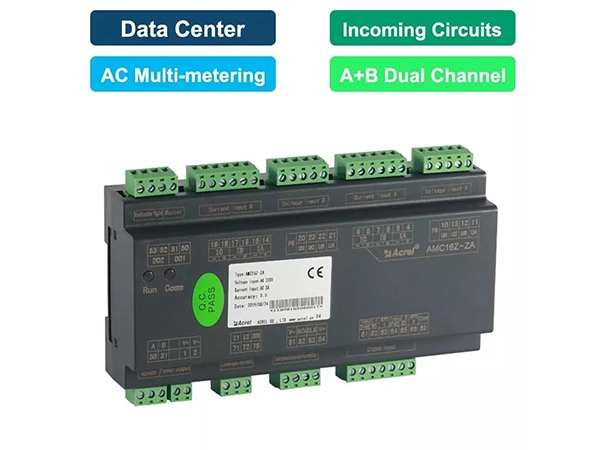

AMC16Z-ZA AC Precision Power Distribution Monitoring Gerät

Überwachung: Dual unabhängige AC-Eingangs schaltungen 3-phasig (für Rechen zentrum)
Messung: Spannung, Strom, Frequenz, Aktiv leistung, Reaktiv leistung, Leistungs faktor und etc
Power Qualität: 2. ~ 63. & Total Harmonic, Strom & Spannung Unbalance und etc
Kommunikation: RS485 (MODBUS-RTU)
Nennspannung: 220 ~ 264Vac L-N
Nennstrom: 1(6)A AC (über CTs)
Standard & Zertifikat: CE; IEC; LVD

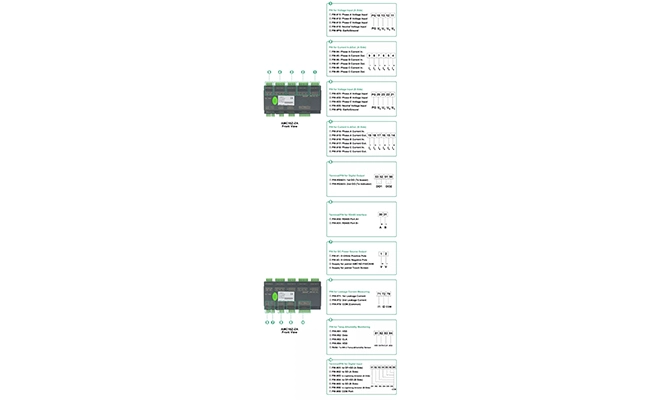

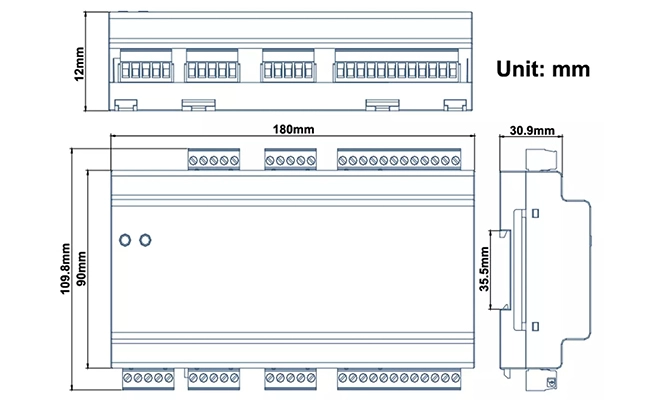

Features Specifications Drawings

Merkmale des AMC16Z-ZA AC Precision Power Distribution Monitoring Device

Dual AC-Eingangs schaltungen Überwachung

● A B Dual unabhängige AC-Schaltkreise Überwachung

● Volle Überwachung der elektrischen Parameter

● Analyse der Strom qualität

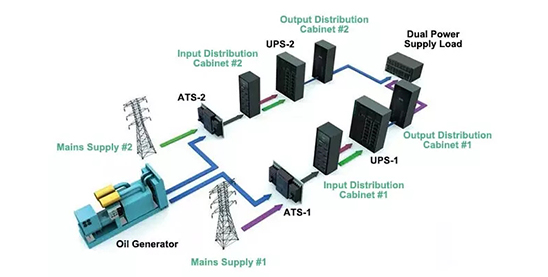

Dual AC Incoming Circuits Monitoring

Leistungs qualitäts analyze

● 2. ~ 63. und totale Harmonische

● Strom-und Spannungs unwucht grad

● Aktueller K-Koeffizient (KF)

● Telefon Wellenform faktor (THFF)

● Spannungs-Wappen-Koeffizient (CF)

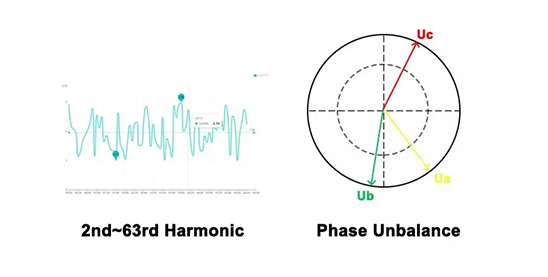

Power Quality Analysis

Mehrfache Extra-Funktion

● 6-Kanal-DI (digitaler Eingang)

● 2-Kanal DO (digitaler Ausgang)

● Temperatur-und Luft feuchtigkeit überwachung

● Leckage-Strom überwachung

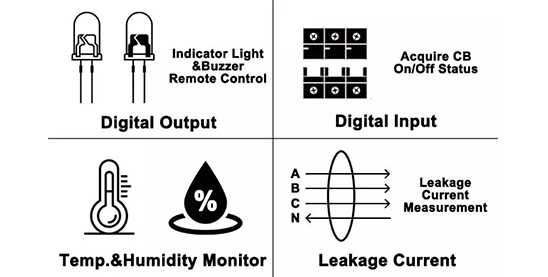

Multiple Extra Function

1. Funktions übersicht

Funktion	Beschreibung
Messung (Common)	Dreiphasen-Wechselstrom kWh, kVarh, Aktiv leistung, Reaktiv leistung, Strom, Spannung, Leistungs faktor, Geräte leistung, Frequenz, Null-Bodens pannung, Neutral leitungs strom
Messung (Power-Qualität)	Gesamt harmonischer Gehalt (THD), 2-63 Harmonische, Strom-und Spannungs unwucht grad, Strom-K-Koeffizient (KF), Spannungs kamm koeffizient (CF), Telefon wellenform faktor (THFF), spitzens pannung, Spannung und Stroms equenz menge
Temp.& Feuchtigkeit überwachung	Tempeatrue-Überwachungs bereich: -40 ° c ~ + 99 ° c Luft feuchtigkeit überwachungs bereich: 20% ~ 90%
Leckstrom	2-Kanal-Leck-Strommessung
Genauigkeit	Elektrische Parameter Mess genauigkeit: Spannung/Stromstärke 0,2, Wirkleistung/elektrische Energie 0,5, Blindleistung/elektrische Energie Ebene 1 Temperatur-Mess genauigkeit: ± 1 ° C; Temperatur-Mess genauigkeit: ± 5%
Kommunikation	Schnitts telle RS485 (MODBUS-RTU protokoll)
DO(Swtich-Ausgabe)	2-Kanal DO (Digital Output); 3A 250VAC/3A 30VDC
DI(Swtich-Eingabe)	6-Kanal DI (Digitaler Input); Trocken kontakt

2. Haupt parameter

Parameter	Beschreibung & Wert
VoltageInput	Nennspannung	3x220 ~ 264Vac L-N
VoltageInput	Referenz frequenz	45 ~ 65Hz
Current Input	Nennstrom	3x1(6)A AC (über CTs)
PowerS upply	Quelle aus	Spannungs eingabe (Spannungs signal eingang für Messung und Strom versorgung)

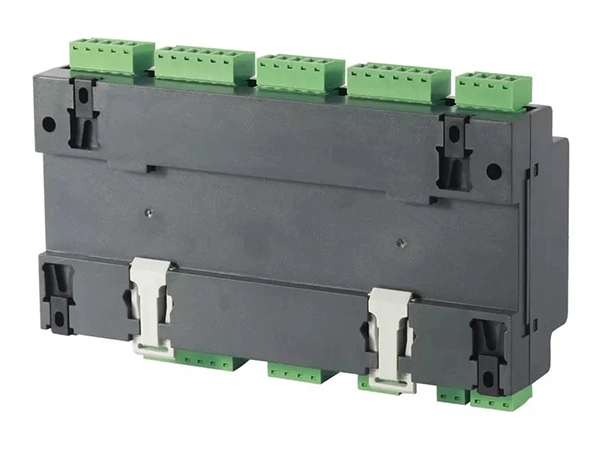

Installation	DIN-Schiene	35mm Standard DIN-Schiene Installation

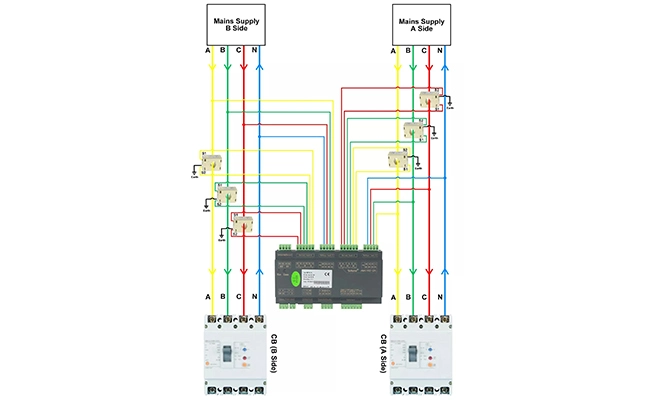

Phase Wiring	3 P4W	3-Phasen-4-Draht
Sicherheit	Isolierung	Alle Anschlüsse und der Isolation widerstand zwischen den leitfähigen Stücken nicht weniger als 100MΩ
Sicherheit	Spannung standhalten	A-Wege-Spannungs-und Stroms ignal, B-Wege-Spannung und Stroms ignal, Schalter ausgang und andere Ports sollten AC2kV 1min paarweise erfüllen, der Schalter eingang und andere Anschlüsse sollten Wechselstrom 0,5 kv 1mim treffen, Leckstrom sollte weniger als 2mA betragen, kein Ausfall oder Überschlag

3. Umwelt

Zustand	Beschreibung & Wert
Temperatur	Betriebs temperatur: -20 ° c ~ + 55 & c; Lagerte mperatur: -40 °C ~ + 70 °C
Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
Höhe	≤ 2000m
