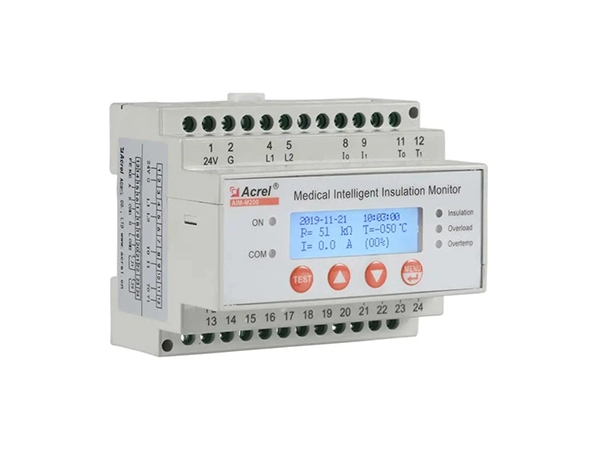

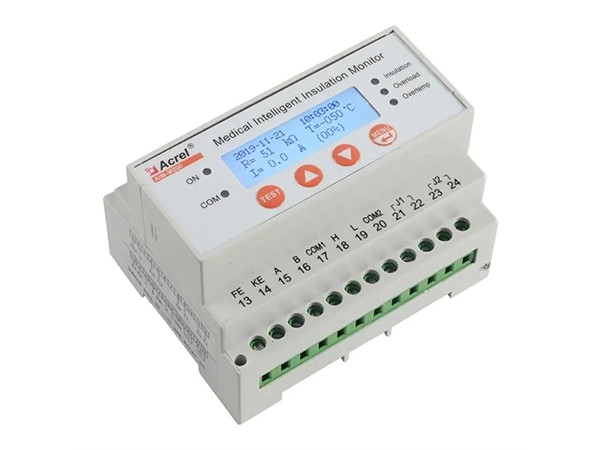

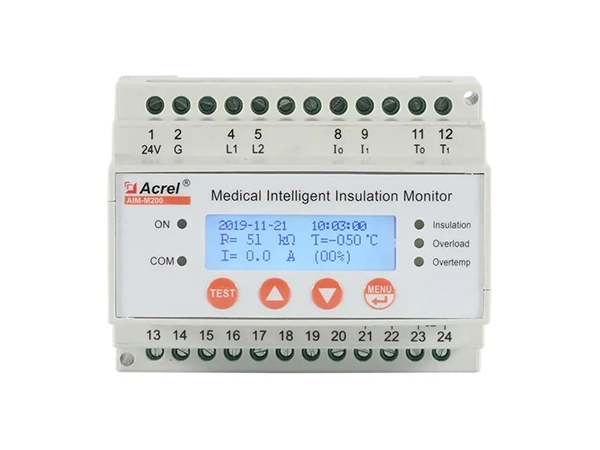

AIM-M200 medizinischer intelligenter Isolation monitor

Name: AIM-M200 medizinischer intelligenter Isolation monitor
Brand: Acrel Co.,Ltd.

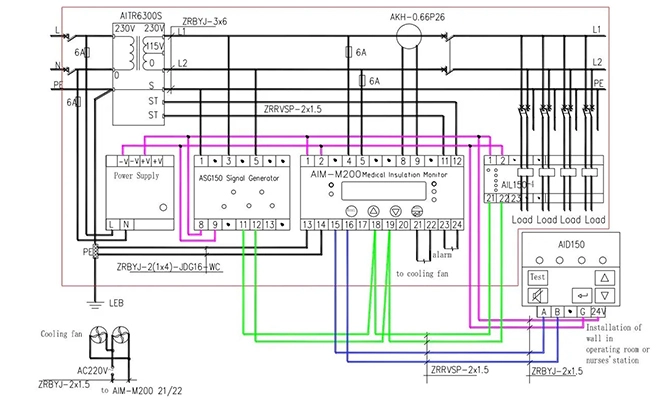

Features Drawings Specifications

Merkmale des AIM-M200 medizinischen intelligenten Isolation monitors

isolated power panels for healthcare facilities

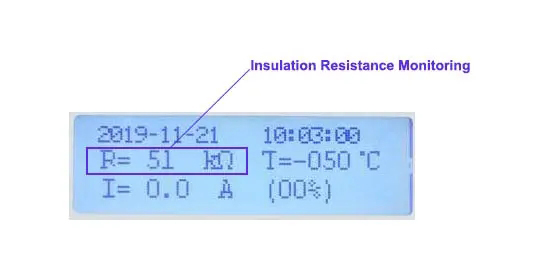

Genaue Überwachung des Isolation widerstands

● Isolation messbereich: 10 ~ 999Ω

● Relative Toleranz: 0 ~ ± 10%

● Anzeige methode: Wert & prozentuale Anzeige

Accurate Insulation Resistance monitoring

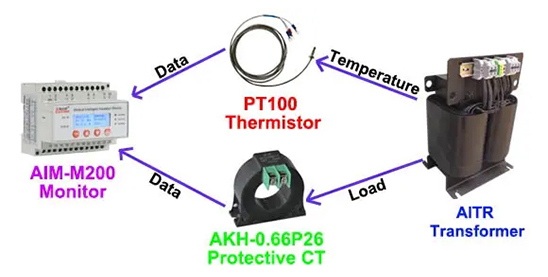

Last-und Temperatur überwachung für Isolier transformator

● Therm istor: PT100

● Temperatur messbereich: -50 ° c ~ + 200

● Reststrom messbereich: 2.1 ~ 50A

● Genauigkeit: 5%

Load&Temperature monitoring for Insulation Transformer

Sofortige Warnung mit Relais ausgabe und LED-Anzeige, sobald die Trennung von Isolation fehler-und IT-System geräten aufgetreten ist

● Reaktions zeit:<2s

● LED-Anzeige: Isolation fehler & Überlastung & Übertemperatur-Alarm; Status des anges ch lossenen Geräts (On-Off)

● Alarm relais ausgang: 2 Relais ausgang (nicht programmier bar)

Prompt Alarm with Relay Output and LED Indicator once Insulation Fault

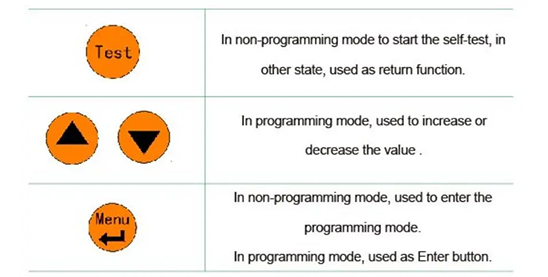

Smart HMI für bequeme Parameter & Alarm-Einstellung und Selbst test

● Alarm schwellen wert einstellung

● Reaktions zeit einstellung

● Selbst test

Smart HMI for convenient Parameters&Alarm Setting and Self-test

Parameter/Modell		AIM-M10	AIM-M100	AIM-M200
Hilfskraft	Spannung	AC220V(± 10%)		DC24V(± 25%)
	Frequenz	50/60Hz		-
	Strom verbrauch	<5VA	<8VA	<3VA
Isolierung überwachung	Isolation widerstands messbereich	10 ~ 999kΩ
	Genauigkeit	0 ~ ± 10%
	Alarm wert bereich	50 ~ 999kΩ
	Reaktions zeit	<2s
	Messspannung	<12V
	Messstrom	<50uA
Aktuelle Überwachung	Messwert	2.1 ~ 50A
	Alarm wert bereich	5 ~ 50A
	Genauigkeit	5%
	Anzeige methode	Wert anzeige	Prozentuale Anzeige	Wert und prozentuale Anzeige
Temperatur überwachung	Sensor	PT100
	Messbereich	-50 ~ + 200 ° c
	Alarm wert bereich	0 ~ + 200 ° c
Ausgangs leistung	24VDC	2W	Keine
Alarm ausgang	Ausgabe	1 Relais	2 Relais (programmier bar)	2 Relais (nicht programmier bar)
	Kontakt kapazität	Wechselstrom 250V/3A DC 30V/3A
Kommunikation		1 RS485 , Modbus-RTU	2 RS485 , Modbus-RTU	1 RS485, Modbus-RTU
				1 CAN, benutzer definiertes Protokoll
Umwelt	Betriebs temperatur	-10 ~ + 50 ° c
	Lagerte mperatur	-20 ~ + 70 ° c
	Relative Luft feuchtigkeit	5%-95%, keine Kondensation
	Höhe	≤ 2500m
Nenn impuls spannung/Verschmutzung sgrad		4KV/3
EMV & EMR		IEC61326-2-4
