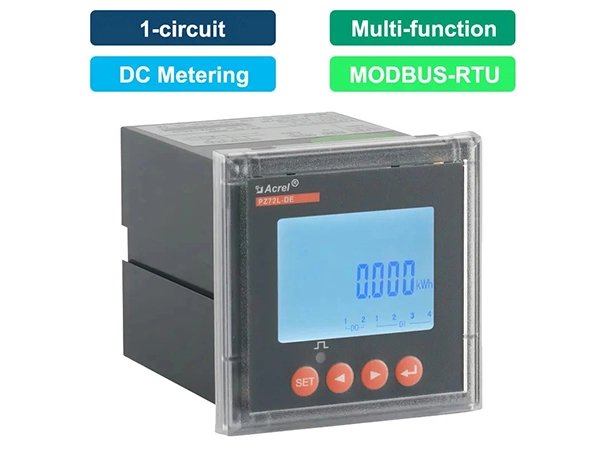

PZ72L-DE DC-Leistungs analysator

Messung: 1-Schaltkreis DC kWh, kVarh, U, I, P und etc
Genauigkeit: 0,5%
Nennspannung: 1000V DC
Nennstrom: 10A DC (direkte Verbindung); 0/4 ~ 20mA DC (über Hall Sensor); 75mV (über Shunts)
Strom versorgung: 85 ~ 265V AC/DC; 20 ~ 60V DC
Kommunikation: RS485 (MODBUS-RTU)
± 12V Power Ouput: Gepaart mit Hall Sensor
DI/DO-Funktion: 2/4-Kanal DI & 2-Kanal DO
Multi-Rate/Tarif: 4 Zolls ätze etc
Standard & Zertifikat: CE-Zertifikate

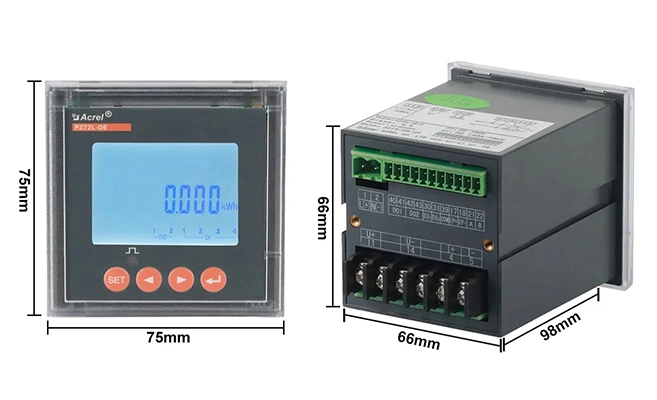

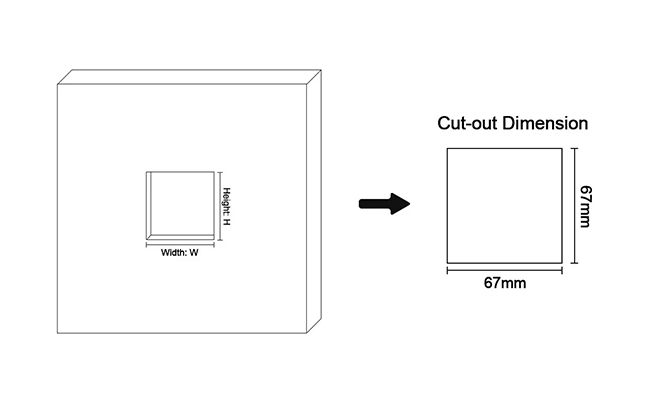

Features Specifications Drawings

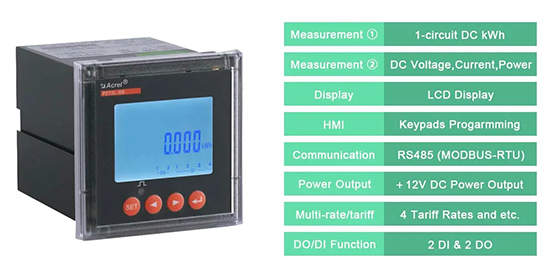

Merkmale des PZ72L-DE DC-Leistungs analysators

dc current meter

1. Funktions übersicht

Funktion	Beschreibung & Wert
Messung	1-Schaltkreise Gleichstrom, Strom, Leistung, kWh
Anzeige	LCD-Anzeige
Kommunikation (optional)	RS485, Modbus-RTU-Protokoll;(1 Start bit,8 Daten bit,1 Stopp bit, keine Parität) Baud Rate 1200 ~ 38400 bps etc.
DI/DO-Umschaltung (optional)	DI (Digitaler Eingang): 2-Kanal-Digitaleingang, Trocken kontakt, eingebautes Netzteil DO (digitaler Ausgang): 2-Kanal-Digitalausgang (Relais ausgang) ohne Kontakt, Kapazität: 2A/30V DC oder 2A/250V AC
Leistung ± 12V (optional)	Dienen als Strom versorgung für 1 Hall Sensoren mit ± 12V DC
Multi-Rate/Tarif (optional)	2 Zeitpläne; 4 Zeitzone für ein Jahr; 12 Zeiträume nach Tagen für 1 Zeitplan festgelegt; 4 Tarifs ätze (Spike, Peak, Flat, Valley); Min. Zeit intervall = 15 min.

2. Haupt parameter

Parameter	Beschreibung & Wert
Eingabe	Nennspannung	Gleich spannungs eingang: 0 ~ 1000V DC (über direkte Verbindung); Eingangs widerstand: ≥ 6k Ω/V
	Nennstrom	Gleichstrom-Eingang: 10A DC (über Direkt verbindung); 0 ~ 20mA oder 4 ~ 20mA (über Hall-Sensoren); 75mV (über Shunts)
	Überlastung	Strom & Spannung Eingangs überlastung: 1,2-facher Nennwert (kontinuierlich); 10-mal Nennwert/1 Sekunde
	Strom verbrauch	Der Strom verbrauch jeder Strom eingangs schaltung beträgt weniger als 1mW
Mess genauigkeit	Klasse	0,5%
Strom versorgung	Spannungs bereich	85-265V AC/DC; 20 ~ 60V DC (± 20%)
Strom versorgung	Strom verbrauch	≤ 2W
Puls konstante		Spannungs-und Stroms pezifi kationen: 750V, 300A, Standard impuls konstante: 100mp/kWh
Puls konstante		Spannungs-und Stroms pezifi kationen: 1000V, 300A, Standard impuls konstante: 100mp/kWh
Isolation widerstand		≥ 100MΩ
Leistungs frequenz standhalten Spannung		Zwischen Strom versorgung // Schalt leistung // Aktueller Eingang // Spannungs eingabe und-übertragung // Kommunikation // Impuls ausgang // Schalt eingang AC 2 kV 1min; Zwischen Strom versorgung, Schalt ausgang, Aktueller Eingang, Spannungs eingang AC 2 kV 1min; Zwischen Übermittlung, Kommunikation, Pulse Output, Schalt eingang AC 1kV 1 min;

3. Umwelt

Zustand	Beschreibung & Wert
Temperatur	Betrieb: -25 ° c ~ + 65 ° c; Lagerung: -40 °C ~ + 80 °C
Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
Höhe	≤ 2500m
