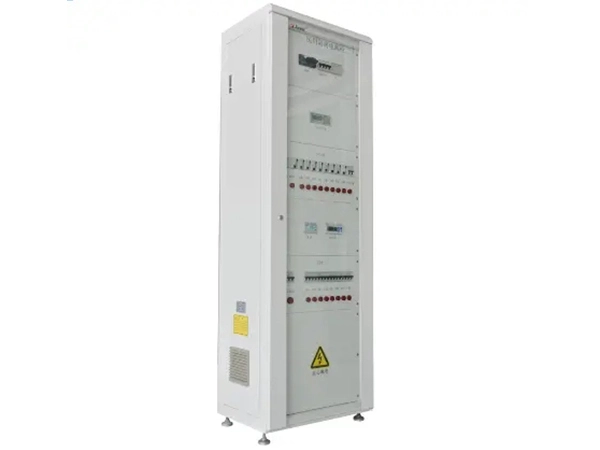

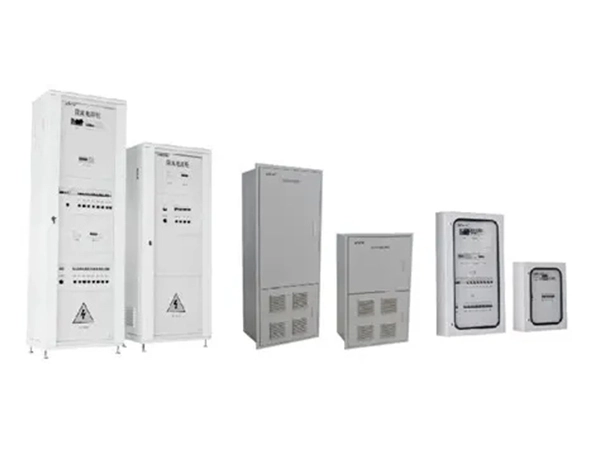

GGF Medical IT Isoliertes Strom kabinett

Name: GGF Medical IT Isoliertes Strom kabinett
Brand: Acrel Co.,Ltd.

Drawings Features Specifications

Zeichnungen von GGF Medical IT Isolierte Power Cabinet

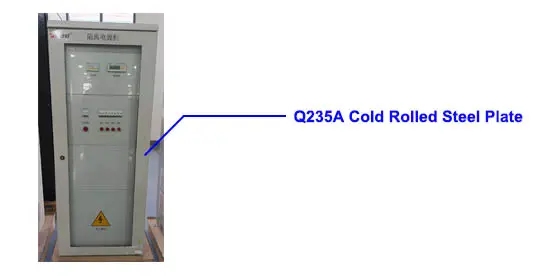

Unter Verwendung der kalt gewalzten Stahlplatte Q235A

● Klasse A

● Über 40 ° C

Using Q235A Cold Rolled Steel Plate

Kühl ventilator

● Louver Typ

● Niedriger Geräusch pegel

Cooling Fan

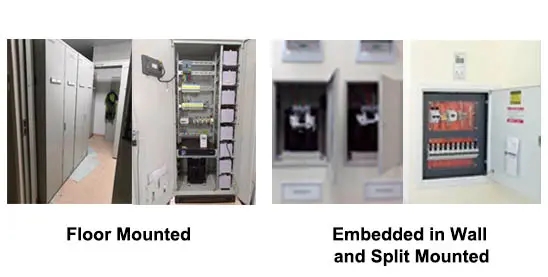

Verschiedene Installation typen

● Eingebettet in die Wand

● Boden montiert

● Split montiert

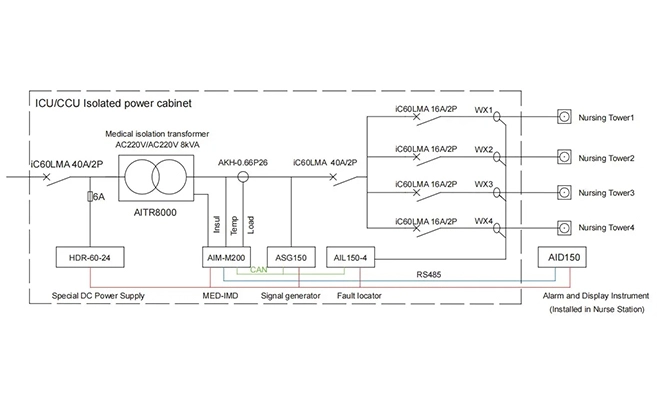

Konfiguration/Modell	GGF-O6X	GGF-O8X	GGF-O6XL	GGF-O8XL	Bemerkung
Isolation transformator	AITR6300	AITR8000	AITR6300	AITR8000
Dual-Power-Schalt gerät	Optionale Konfiguration
Isolier monitore	AIM-M100(AIM-M10)		AIM-M200		IT-Systeme
Prüfsignal generator	-		ASG150
Isolation fehler ortung	-		AIL150-8
Gleichstrom versorgung	ACLP10-24		HDR-60-24
Aktueller Transformator	AKH-0,66 40I 75/5, AKH-0, 66 P26
Unterbrecher	IC60LMA 40A/2P, iC60LMA 16A/2P, iC60LMA 20A/2P
Alarm-und Anzeige instrument	AID120(AIM-M100)/AID10(AIM-M10) (Neben dem Intelligenz-Panel installiert)		AID150 (Neben dem Intelligenz-Panel installiert)
Feeder-Schaltkreise	8 × AC220V				TN-Systeme
	1 × AC380V, 8 × AC220V
Überspannung schutz	PR20 20KA 3P N
Multifunktion messer	DTSF1352
Reststrom betriebene Schutze in richtungen	Betriebs strom ≤ 30mA(Typ A)

Technische Parameter	GGF-IXG	GGF-IXQ	GGF-IXF	GGF-OXG	GGF-OXQ	GGF-OXF
Nennspannung	220V AC			380V/220V AC
Nenn kapazität	3.15/5/6.3/8/10kVA		-	3.15/5/6.3/8/10		-
Bewertete Frequenz	50/60Hz
Verteilungs schaltung	IT-Systeme: 4 oder 5 AC220V (kann angepasst werden)			IT-Systeme: 8 AC220V (kann angepasst werden)
	-			TN-S systeme: 1 AC380V,8 AC220V
Schutzniveau	IP31	IP34D		IP31	IP34D
Installation	Bodenstehend	Eingebettet		Bodenstehend	Eingebettet
Inlet und Outlet	Unten	Sowohl unten als auch oben Zugangs leitungen haben		Bottom Inlet und Bottom Outlet	Sowohl unten als auch oben Zugangs leitungen haben
Kommunikation	Schnitts telle RS485, Protokoll Modbus-RTU
