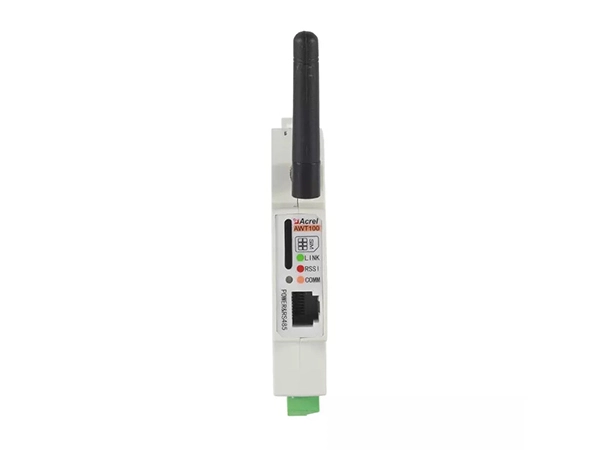

AWT100-4G drahtloses Konverter-Kommunikation terminal

Upstream-Methoden: 4G LTE (Unterstützung globaler Frequenz bänder)
Upstream-Protokoll: MODBUS-TCP, MQTT
Downstream-Methoden: Schnitts telle RS485
Nach geschaltete Protokoll: MODBUS-RTU
Unterstützung: Bis zu 20 ~ 25 Acrel-Geräte mit RS485 (MODBUS-RTU)
Strom versorgung: 24Vdc (Standard); 85 ~ 265Vac/VDC (über AWT100-POW Modul)
Standard & Zertifikat: CE-RED; IEC; LVD; EMC

Kontaktieren Sie uns

Drawings Features Specifications

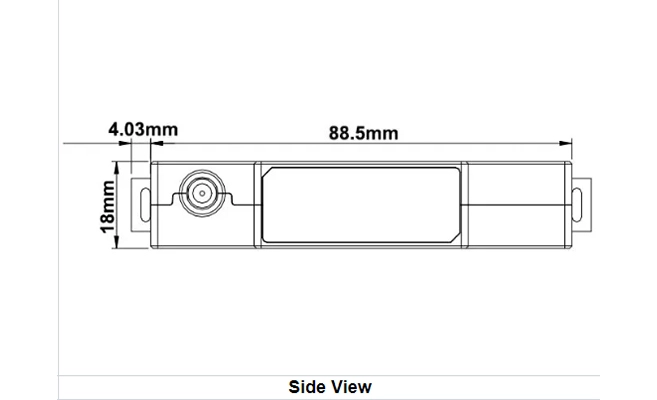

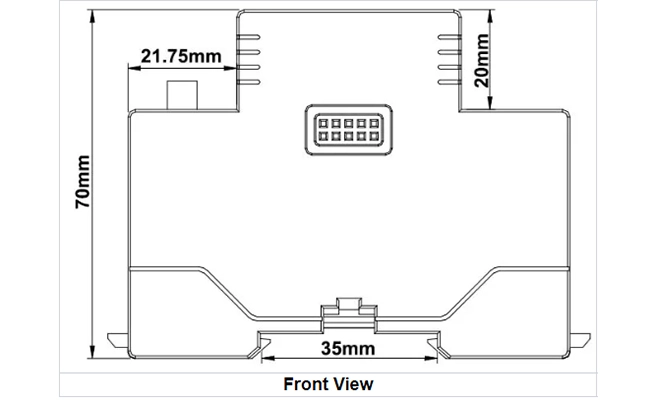

Zeichnungen von AWT100-4G drahtlosen Konverter Kommunikation terminal

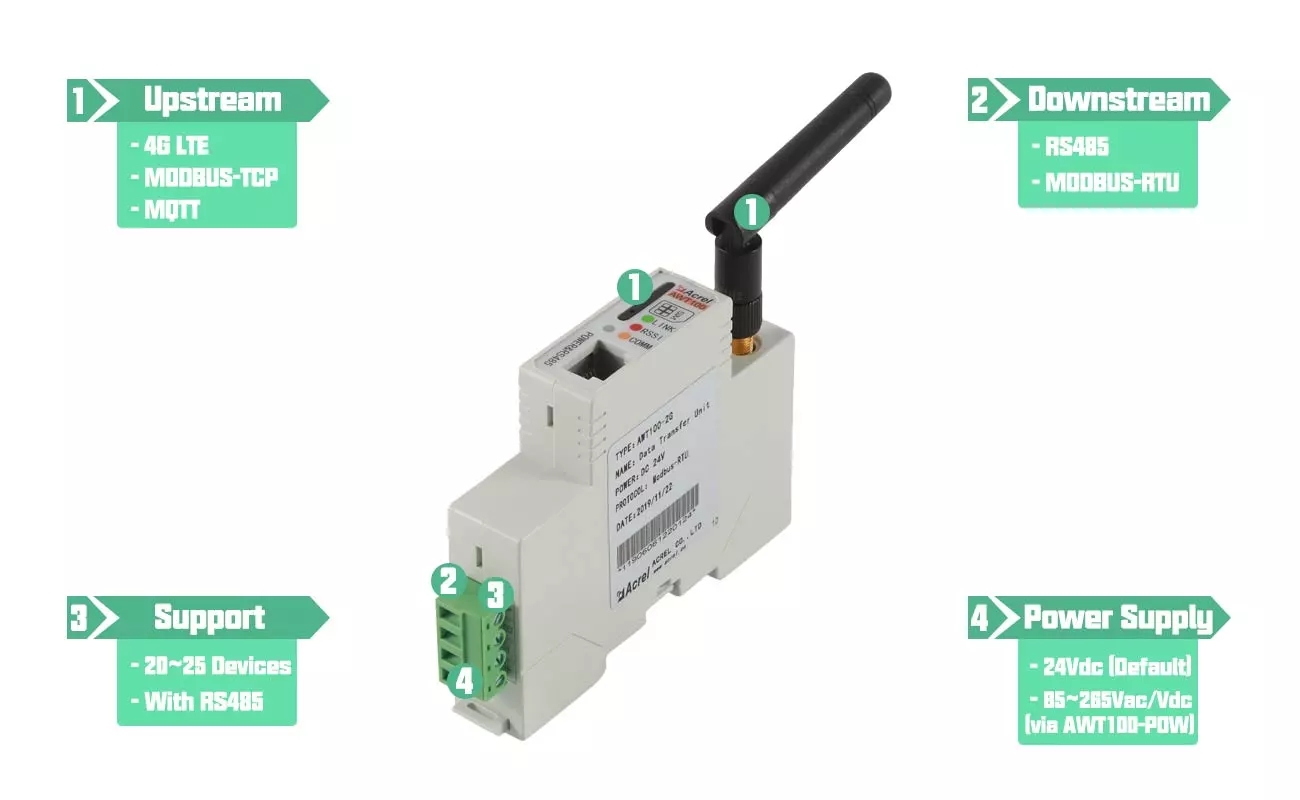

Merkmale des AWT100-4G drahtlosen Konverter-Kommunikation terminals

bright smart meter

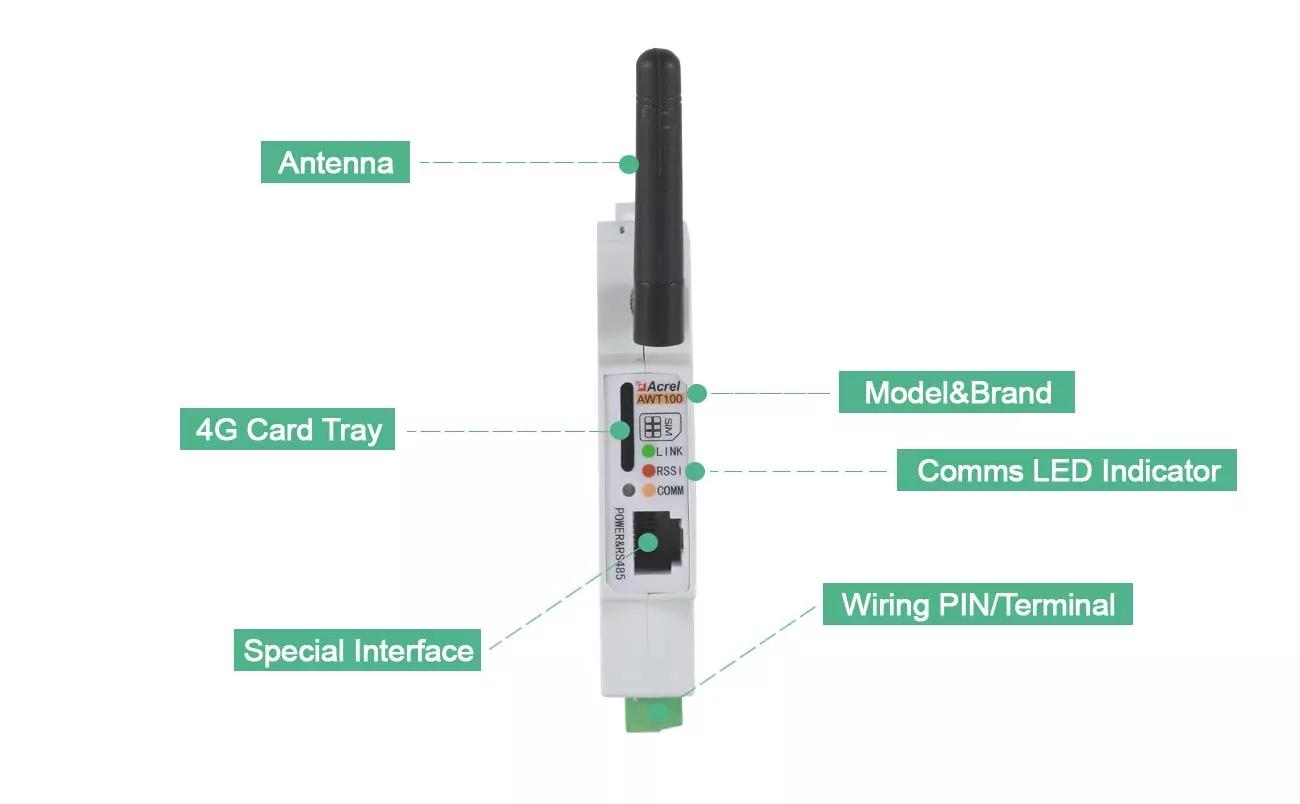

Smart Gateway

Spezifikationen des AWT100-4G drahtlosen Konverter-Kommunikation terminals

1. Modell Serie-1

Name des Parameters	AWT100-4GHW	AWT100-NB	AWT100-LW	AWT100-LoRaHW
Arbeits frequenz	4G LTE-FDD: B1 B2 B3 B4 B5 B7 B8 B12 B13 B18 B19 B20 B25 B26 B28 4G LTE-TDD: B38 B39 B40 B41	NB-IoT: H-FDD B1 B3 B8 B5 B20	LoRaWAN: 470MHz LoRaWAN: 863 ~ 870MHz LoRaWAN: 920 ~ 928MHz	LoRa: 460 ~ 510MHz LoRa: 860 ~ 935MHz
Übertragungs rate	LTE-FDD Maximale Downlink-Rate 150 Mbit/s Maximale Uplink-Rate 50Mbps LTE-TDD Maximaler Downlink rate130Mbps Maximale Uplink-Rate 35Mbps CDMA Maximale Downlink-Rate 3,1 Mbit/s Maximale Uplink-Rate 1,8 Mbps GSM Maximale Downlink-Rate 107Kbps Maximale Uplink rate 85,6 Kbps	Maximaler Downlink Rate 25,2 Kbps Maximale Uplink-Rate 15,62 Kbps	LoRa 62,5 kbps	LoRa 62,5 kbps
Downlink	RS485 Kommunikation
Uplink	4G Kommunikation	NB-IoT Kommunikation	LoRaWAN-Kommunikation	LoRa Kommunikation
SIM-Kartens pannung	3V, 1,8 V			/
Arbeits strom	Statische Leistung: ≤ 1W, vorübergehen der Strom verbrauch: ≤ 3W			Statische Leistung: ≤ 0,5 W, vorübergehende Leistung Verbrauch: ≤ 1W
Antennen schnitts telle	50Ω/SMA (Wasserhahn)
Serieller Anschluss typ	RS-485
Baud-Rate	4800bps, 9600bps, 19200bps, 38400bps (Standard 9600bps)
Betriebs spannung	DC24V /AC/DC220V TS
Betriebs temperatur	-10 ° c ~ 55
Lagerte mperatur	-40 ° c ~ 85
Luft feuchtigkeit bereich	0 ~ 95% nicht kondensierend

2. Modell Serie-2

Name des Parameters	AWT100-GPS	AWT100-WiFiHW	AWT100-CE	AWT100-DP
Arbeit	Position ier genauigkeit: 2.5-5m	Unterstützung 2.4G & 5G Frequenzband WiFi-Rate: 115200bps	Ethernet-Rate 10/100M adaptiv	Profibus-Adresse: 1 ~ 125. (Anmerkung)
Downlink	RS485 Kommunikation
Uplink	GPS-Position ierung	WiFi drahtlos	Ethernet Kommunikation	Profibus Kommunikation
Arbeits strom	Statische Leistungs aufnahme: ≤ 1W, transienter Strom verbrauch: ≤ 3W			Statische Kraft Verbrauch: ≤ 0,5 W, Transiente Leistung Verbrauch: ≤ 1W
Schnitts telle	50Ω/SMA (Wasserhahn)		RJ45	DP9
Serieller Anschluss typ	RS-485 Kommunikation
Baud-Rate	4800bps, 9600bps, 19200bps, 38400bps (Standard 9600bps)
Betriebs spannung	DC24V oder AC/DC220V TS
Betriebs temperatur	-10 ° c ~ 55
Lagerte mperatur	-40 ° c ~ 85
Luft feuchtigkeit bereich	0 ~ 95% nicht kondensierend

Anmerkung:

TS AC/DC220V Strom versorgung erfordert externe AWT100-POW Strom versorgungs modul.

// Profibus-Kommunikation srate: 9,6 kbps, 19,2 kbps, 45,45 kbps, 93,75 kbps, 187,5 kbps, 500kbps, 1,5 Mbps, 3Mbps, 6Mbps, 12Mbps. Daten austausch länge: Gesamt eingabe länge <= 224 Bytes, Gesamt ausgabe länge <= 224 Bytes. Die Anzahl der nach geschalteten Instrumente: 1 ~ 80.
