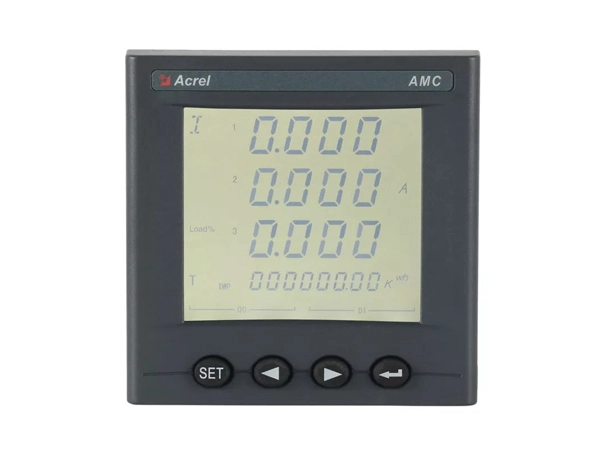

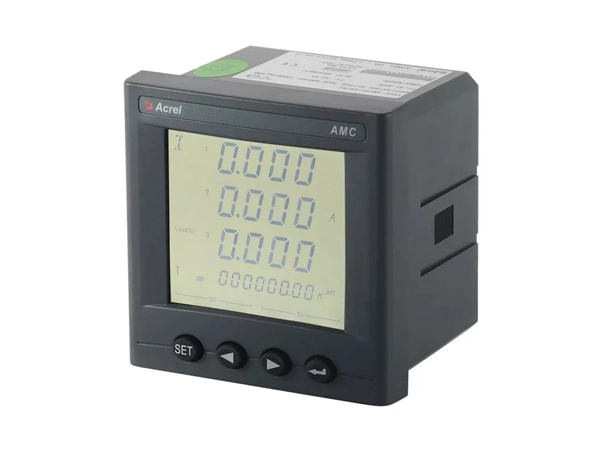

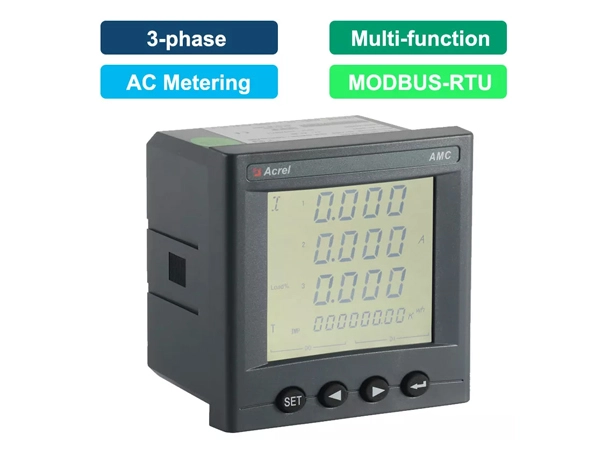

AMC96L-E4 multifunktion ale dreiphasige Energie zähler

Name: AMC96L-E4 multifunktion ale dreiphasige Energie zähler
Brand: Acrel Co.,Ltd.

● Messung: 3-Phasen-Wechselstrom kWh, kVarh, I, U, kW, kVar, Hz, cosφ und etc

● Genauigkeit: 1% (kWh); 0,5% (Aktive Leistung)

● Nennspannung: 400V oder 660V AC L-L (direkte Verbindung); 100V AC L-L (über PTs)

● Nennstrom: 5A AC oder 1A AC (über CTs)

● Strom versorgung: 85 ~ 265V AC/DC; 24V oder 48V DC

● Kommunikation: RS485 (MODBUS-RTU)

● SOE Funciton: Event & Demand & Extremum Rekord

● Harmonische Messung: 2 ~ 31. und insgesamt Harmonische

● Analoge Leistung: 4 ~ 20mA DC oder 1 ~ 5V DC

● DI/DO-Funktion: 2/4-Kanal DI & 2-Kanal DO

● Standard & Zertifikat: CE-Zertifikate

● 400V oder 660V AC L-L

● Analoge Ausgabe

● DI/DO-Funktion

Kontaktieren Sie uns

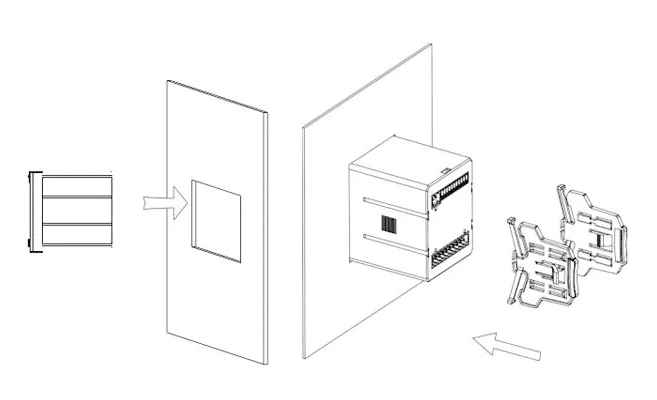

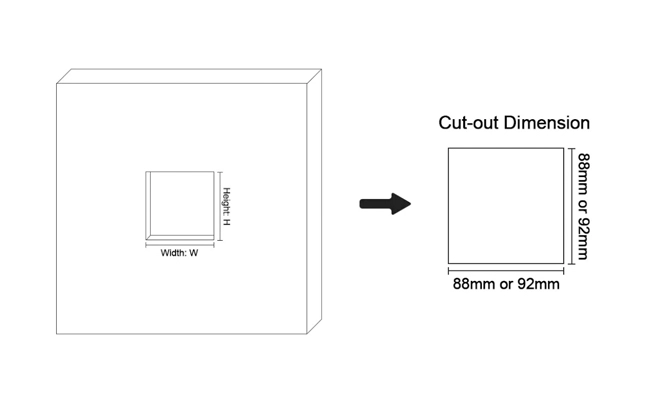

Specifications Drawings

Spezifikationen des AMC96L-E4 multifunktion ale dreiphasige Energie messers

Funktions übersicht	Funktion	Beschreibung & Wert
	Messung	Dreiphasen-Wechselstrom kWh, kVarh, Aktiv leistung, Reaktiv leistung, Vorwärts-und Rückwärts leistung, Strom, Spannung, Nullsequenz spannung, Nullfolge strom, Spannungs phasen winkel, spannungs-und Strom unwucht, Leistungs faktor, Harmonische, Frequenz
	Anzeige	LCD-Anzeige
	Kommunikation (optional)	RS485, Modbus-RTU-Protokoll;(1 Start bit, 8 Daten bit, 1 Stopp bit, keine Parität) Baud Rate 1200 ~ 38400 bps etc.
	Alarm ausgang (optional)	1 Kanal passives Relais, Kontakt kapazität 3A/30VDC, 3A/250VAC, Wird für Hoch-, Niedrig-, Unwucht alarm usw. verwendet.
	Analoge Ausgabe (optional)	1 ~ 5V DC oder 4 ~ 20mA DC
	DI/DO-Umschaltung (optional)	DI (Digitaler Eingang): 2-Kanal-oder 4-Kanal-Digitaleingang mit integriertem Netzteil DO (Digital ausgang): 2-Kanal-Digitalausgang mit KEINEM Relais kontakt. Kapazität: 3A/30V DC, 3A/250V AC
Haupt parameter	Parameter	Beschreibung & Wert
	Eingabe	Nennspannung	Wechsels pannungs eingang: 400V oder 660V AC L-L (über direkte Verbindung); 100V AC L-L (über-/100V AC PTs)
		Nennstrom	Wechselstrom-Eingang: 5A AC oder 1A AC (über-/5A AC oder-/1A AC CTs)
		Überlastung	Strom & Spannung Eingangs überlastung: 1,2-facher Nennwert (kontinuierlich); 10-mal Nennwert/1 Sekunde
		Frequenz	45 ~ 65Hz
		Strom verbrauch	Der Strom verbrauch jeder Strom-und Spannungs eingangs schaltung beträgt weniger als 0,5 VA
	Mess genauigkeit	Spannung	0,20%
		Aktuell	0,20%
		Aktive Leistung	0,50%
		Reaktiv leistung	1,00%
		KWh	0,50%
		KVarh	1,00%
		Frequenz	± 0,05Hz
		Harmonisch	± 1%
	Strom versorgung	Spannungs bereich	85-265V AC/DC; 24V oder 48V DC (± 20%)
		Strom verbrauch	≤ 10VA
	Isolation widerstand		≥ 100MΩ
	Leistungs frequenz standhalten Spannung		Zwischen Strom versorgung/Schalt leistung/Aktueller Eingang/Spannung Eingang und Übertragung/Kommunikation/Impuls ausgang/Schalt eingang AC 2 kV 1 min; Zwischen Strom versorgung, Schalt ausgang, Stroma ufnahme spannungs eingang AC 2 kV 1 min; Zwischen Übermittlung, Kommunikation, Impuls ausgang, Schalt eingang AC 1kV 1 min;
Umwelt	Zustand	Beschreibung & Wert
	Temperatur	Betrieb: -25 ° c ~ + 65 ° c; Lagerung: -40 °C ~ + 80 °C
	Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
	Höhe	≤ 2500m
