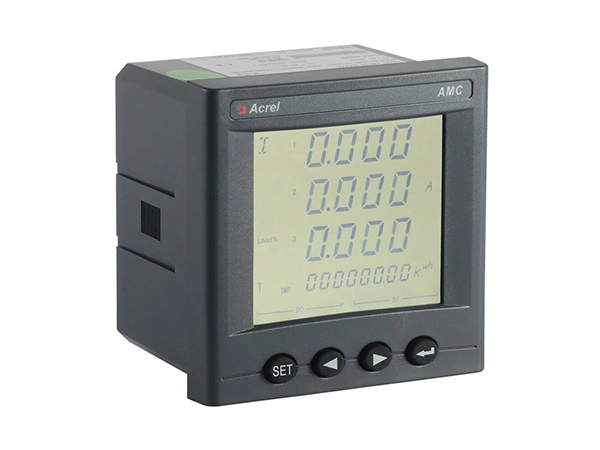

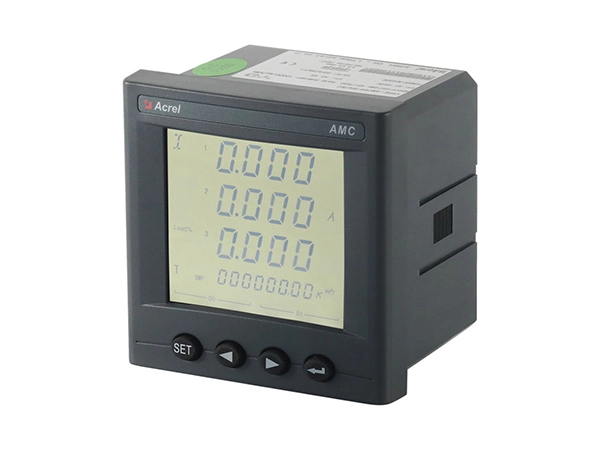

AMC96L-AI3 Drei-Phasen-Ampere-Analysator

Wechselstrom strom: AC 1A, 5A
Vier Schlüssel zur Kommunikation und zum Einstellen von Parametern

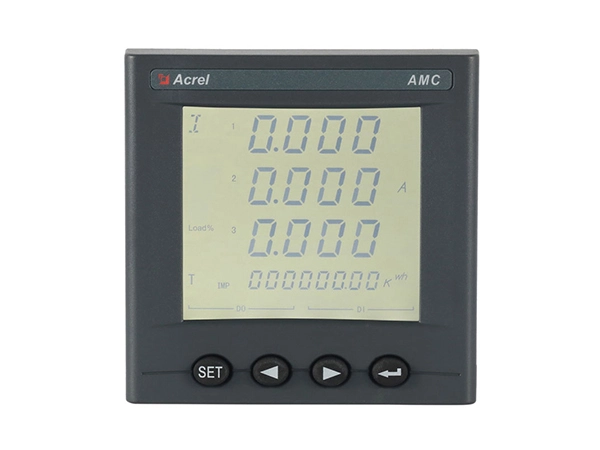

LCD-Display für Drei phasen strom messung

Kontaktieren Sie uns

Features Specifications Drawings

Merkmale des AMC96L-AI3 Drei phasen ammeter analysators

Genauigkeit

Aktive Energie: Klasse 0,5

Frequenz

Bereich: 45-65Hz

Hilfs strom versorgung

AC/DC 85 ~ 265V

Impuls ausgang

1600-160000Imp/kWh

Verbrauch

Spannung: Strom verbrauch <0,5 VA;

Current: Strom verbrauch <0,5 VA;

Hilfs strom versorgung: Strom verbrauch ≤ 10VA

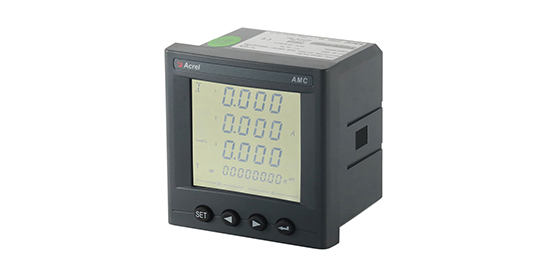

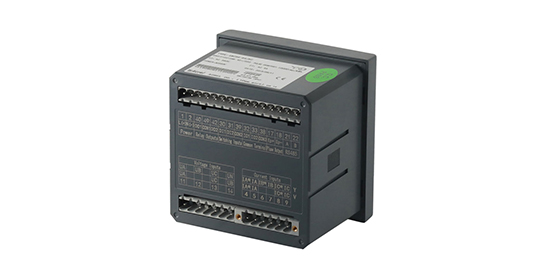

ac power monitoring device

Installation

Panel montiert

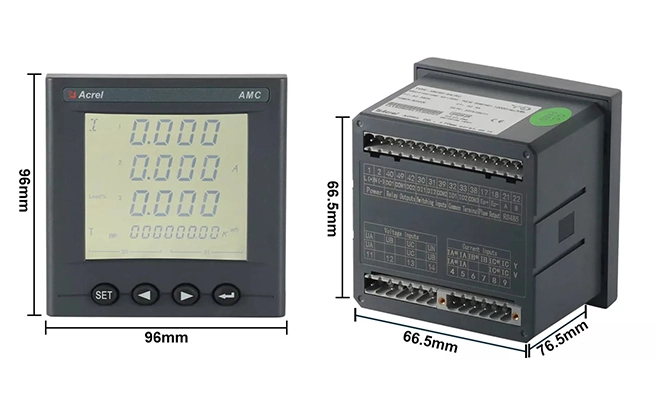

Abmessung (L * W * H)

Platten größe (L × W): 96*96mm

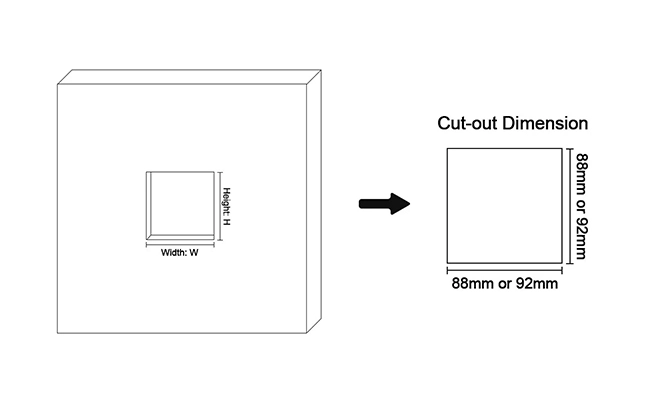

Ausschnitt (L × W): 92*92mm

Gehäuse (L × B × H): 90*90*77,8mm

Relais

DC 30V/3A AC 220V/3A

Verbrauch

0,2%

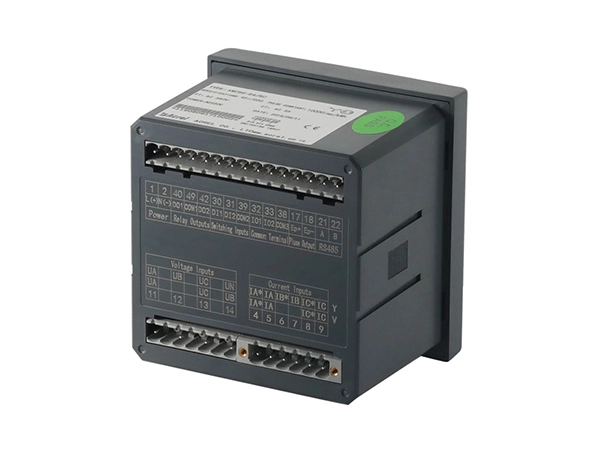

ac power monitor

Spezifikationen des AMC96L-AI3 Drei phasen ammeter analysators

Technische Parameter		Wert
Eingabe	Anschluss	Einphasen-2-Draht, 3-Phase-3-Draht, 3-Phase-4-Draht
	Frequenz	45-65Hz
	Spannung	Bewertung: Einphasig: AC 100V, 400V Drei phasen: AC 3x57,7 V/100V(100V), 3x22 0V/380V(400V) 3x38 V/660V(660V)(nur 96 Größe) Hinweis: 72 Profil nicht geeignet für Hochspannung anwendung Überlastung: 1,2-fache Bewertung (kontinuierlich): 2-fache Bewertung für 1 Sekunde Strom verbrauch: <0,5 VA

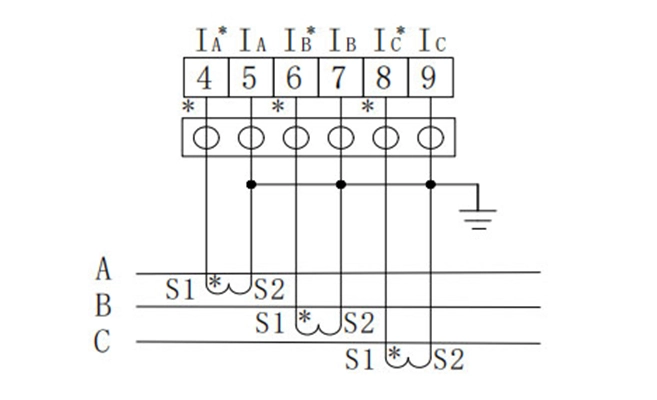

	Aktuell	Bewertung: AC 1A, 5A Überlastung: 1,2-fache Bewertung (kontinuierlich): 10-fache Bewertung für 1 Sekunde Strom verbrauch: <0,5 VA


Ausgabe	Elektrische Energie	Ausgangs modus: Open-Collector-Foto-Koppler-Impuls Impuls konstante: 10000Imp/kWh (einstellbar), siehe Schaltplan für Details

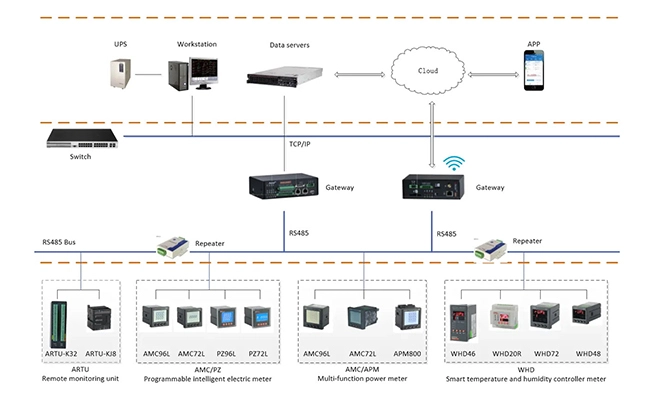

	Kommunikation	RS485-Port, Modbus-RTU-Protokoll, DLT645-Protokoll (Versionen 09 und 97), Baud-Rate 1200-38400
Funktion	Schalt eingabe	Trocken kontakt eingang, eingebaute Strom versorgung
	Schalt leistung	Ausgabe modus: Relais normaler weise offene Kontakt ausgabe Kontakt kapazität: AC 250V/3A, DC 30V/3A

	Analoge Ausgabe	1-5V,4-20mA
Genauigkeit klasse		Frequenz: 0,05Hz, Strom, Spannung; 0.2 Klasse, Reaktiv Leistung: 1,0 Klasse, Reaktice Elektrische Energie: 1,0 Klasse aktiv Leistung: 0,5 Klasse, aktive elektrische Energie: 0,5 Klasse, 2-31. Harmonische Messung: ± 1%



Strom versorgung		AC/DC 85-265V Strom verbrauch ≤ 10VA
Sicherheit	Netzfrequenz Standhalten spannung	Zwischen Strom versorgung // Schalt ausgang // Aktueller Eingang // Spannungs eingang und Übertragen // Kommunikation // Impuls ausgang // Schalt eingang AC 2kV 1min; Zwischen Strom versorgung, Schalt ausgang, Strome ingang, Spannungs eingang AC 2kV 1min; Zwischen Übermittlung, Kommunikation, Impuls ausgang, Schalt eingang AC 1kV 1 min;



	Isolation widerstand	Input, Output-Ende zum Maschinen gehäuse> 100MΩ
Umwelt	Temperatur	Arbeit:-25 ° c ~ + 65 ° c Speicher:-40 ° c ~ + 80 ° c
	Luft feuchtigkeit	≤ 93% RH nicht kondensierend
	Höhe	≤ 2500m
