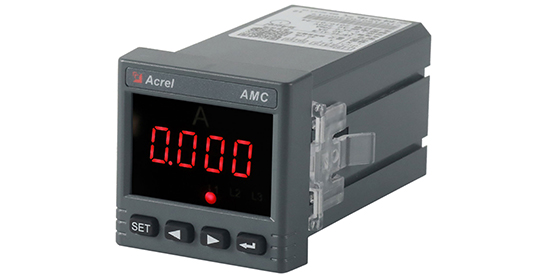

AMC48L-AI einphasiger Ampere meter analysator

Name: AMC48L-AI einphasiger Ampere meter analysator
Brand: Acrel Co.,Ltd.

Features Specifications Drawings

Merkmale des AMC48L-AI einphasigen Ampere meter analysators

Kommunikation

RS485(Modbus-RTU)

Anzeige

LCD-Display, Set Multi pli kation leistung

Bewertetes U & I

Wechselstrom strom: AC1A, 5A

Genauigkeit

Aktive Energie: Klasse 0,5

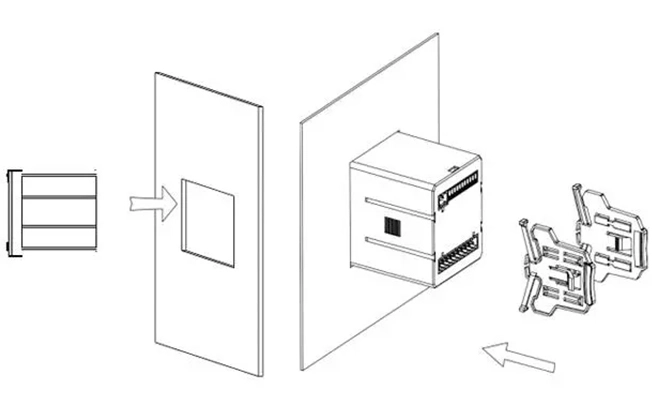

Installation

Panel montiert

multifunction power meter

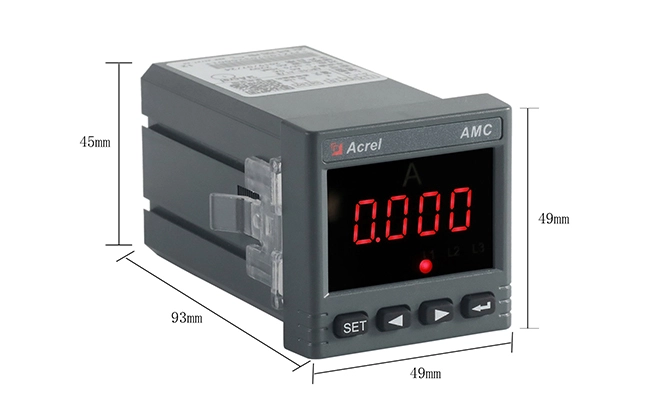

Abmessung (L * W * H)

Platten größe (L × W): 48*48mm

Ausschnitt (L × W): 45*45mm

Tiefe (H): 93mm

Verbrauch

Current: Strom verbrauch <0,5 VA;

Hilfs strom versorgung: Strom verbrauch ≤ 5VA

Hilfs strom versorgung

AC 220V

multifunction energy meter

Technische Parameter		Wert
Eingabe	Bewerteter Wert	EinphaseAC 100V,400V,660V(UL-L, nur 72/ 96) Wechselstrom strom: AC1A,5A;

	Überlastung	Spannung: 1,2 mal Nennwert (kontinuierlich); 2 mal Nennwert/1 Sekunde Current: 1,2-facher Nennwert (kontinuierlich); 10-facher Nennwert/1 Sekunde

	Frequenz	45Hz ~ 65Hz
	Strom verbrauch	Strom verbrauch jeder Spannung, Strom eingangs schaltung ist weniger als 0,5 VA
Genauigkeit		Klasse 0,5
Funktion	Anzeige	LED oder LCD
	Kommunikation	RS485,Modbus-RTU-Protokoll;(1 Start bit,8 Daten bit,1 Stopp bit, keine Parität) Baud-Rate 2400/4800/9600/19200 bps usw.

	Alarm	1 Kanal passives Relais, Kontakt kapazität 3A/30VDC,3A/250VAC, verwendet für hohe, niedrige, Unwucht alarm etc.
	Analog	DC4 ~ 20mA,(Last <500Ω) (Hinweis: Abgeschälter Draht wird speziell für den obigen Signale ingang und-ausgang ausgewählt)

	Schalten	Eingang: 4 Kanal oder 2 Kanal Trocken kontakt Eingang, eingebaute Strom versorgung Ausgang: 2 Kanal Schalt ausgang, KEIN Relais kontakt, Kapazität: 3A/30VDC,3A/250VAC

Hilfs versorgung		AC/DC 85-265V
Strom verbrauch		<5VA
Isolation widerstand		≥ 100MΩ
Leistungs frequenz standhalten Spannung		Zwischen Strom versorgungs satz von Klemmen und Signale ingang, Ausgangs satz von Klemmen 2kV/1min (RMS) Zwischen der Schale und allen Anschlüssen (außer dem Satz von Klemmen Referenz spannung weniger als 40V) AC 4kV

Umwelt	Temperatur	Betrieb: -10 ° c ~ + 55: Lagerung: -25 °C ~ + 70 °C
	Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
	Höhe	≤ 2500m
