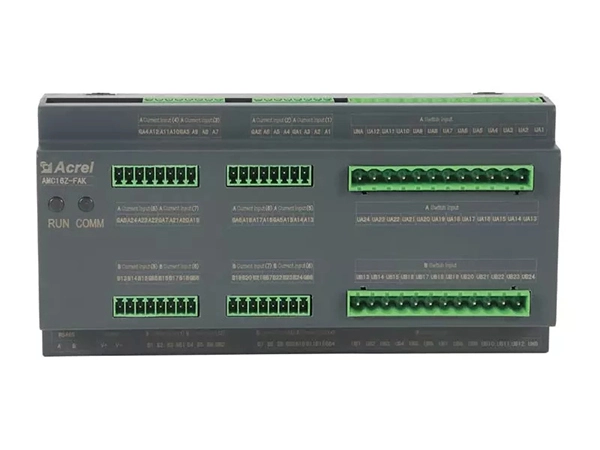

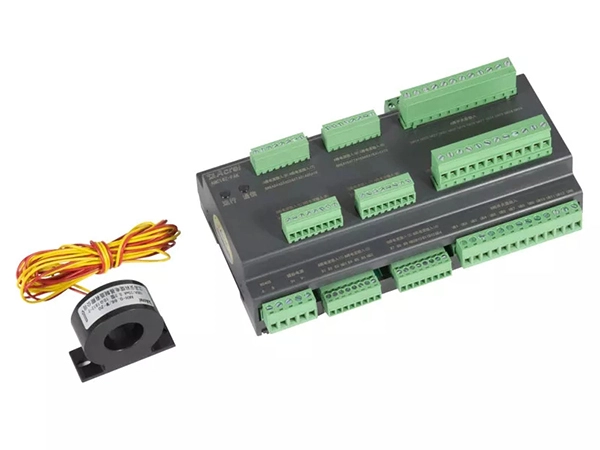

AMC16Z-FAK24 AC Precision Power Distribution Monitoring Gerät

Überwachung: AC ausgehende Zweig kreisläufe Multi-Metering (1-Phasen & 3-Phasen)
Messung: Spannung, Strom, Frequenz, Aktiv leistung, Reaktiv leistung, Leistungs faktor und etc
Power-Qualität: 2. ~ 31. & Total Harmonic
Kommunikation: RS485 (MODBUS-RTU)
Nennspannung: 220 ~ 264Vac L-N
Nennstrom: 50mA AC (via -/50mA CTs)
Standard & Zertifikat: CE; IEC; LVD

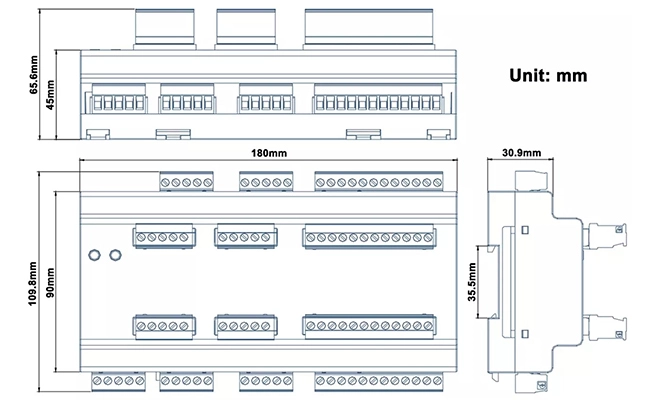

Features Specifications Drawings

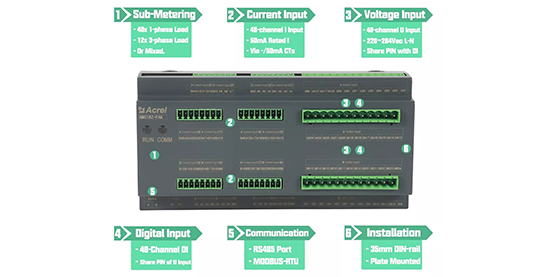

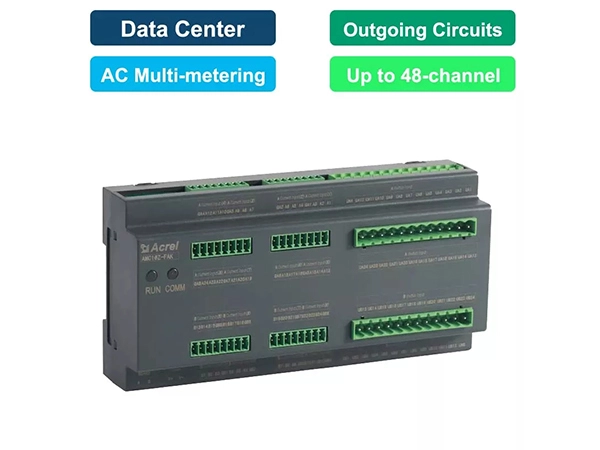

Merkmale des AMC16Z-FAK24 AC Precision Power Distribution Monitoring Device

Features of AMC16Z-FAK24 AC Precision Power Distribution Monitoring Device

Überwachung von Dual-AC-Ausgehende Schaltungen

● A B Dual-Side-unabhängige AC-Schaltkreise Überwachung

● Volle Überwachung der elektrischen Parameter

● Ausgehende Zweig kreisläufe Multi-Metering

Dual AC Outgoing Circuits Monitoring

Messung mehrerer Zweig kreise

● Sowohl 1-Phasen-als auch 3-Phasen-Metering

● Max 36 Schaltungen 1-Phasen

● Max 12 Schaltungen 3-phasig

● Gemischte 8 Schaltungen 3-Phasen und 12 Schaltungen 1-Phase zum Beispiel

Multiple Branch Circuits Metering

Leistungs qualitäts analyze

● 2. ~ 31. Harmonische

● Gesamt harmonische

Power Quality Analysis

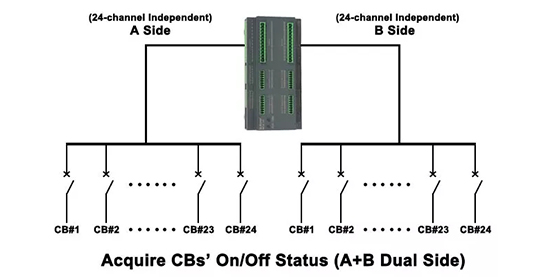

Ein-/Ausschalten der Status erkennung

● A B Dual-Seite

● 48 Kanal DI (Digitale Input)

Switch On/Off Status Detection

1. Funktions übersicht

Funktion	Beschreibung
Messung (Common)	AC kWh, kVarh, Aktiv leistung, Reaktiv leistung, Strom, Spannung, Leistungs faktor, Geräte leistung, Frequenz, Null-Bodens pannung, Neutral leitungs strom
Messung (Power-Qualität)	Gesamt harmonischer Inhalt (THD), 2-31 Harmonische
Temp.& Feuchtigkeit überwachung	Tempeatrue-Überwachungs bereich: -40 ° c ~ + 99 ° c Luft feuchtigkeit überwachungs bereich: 20% ~ 90%
Genauigkeit	Spannung/Strom/Wirkleistung/Aktiven ergie stufe 0,5, Blindleistung/Blinden ergie stufe 1
Kommunikation	Schnitts telle RS485 (MODBUS-RTU protokoll)
DI(Swtich-Eingabe)	48-Kanal DI (Digitaler Input); Trocken kontakt

2. Haupt parameter

Parameter	Beschreibung & Wert
VoltageInput	Nennspannung	3x220 ~ 264Vac L-N
VoltageInput	Referenz frequenz	45 ~ 65Hz
Current Input	Nennstrom	50mA AC (über-/50mA CTs)
PowerS upply	Quelle aus	Strom versorgung durch AMC16Z-ZA;DC 12-24V, wenn allein verwendet

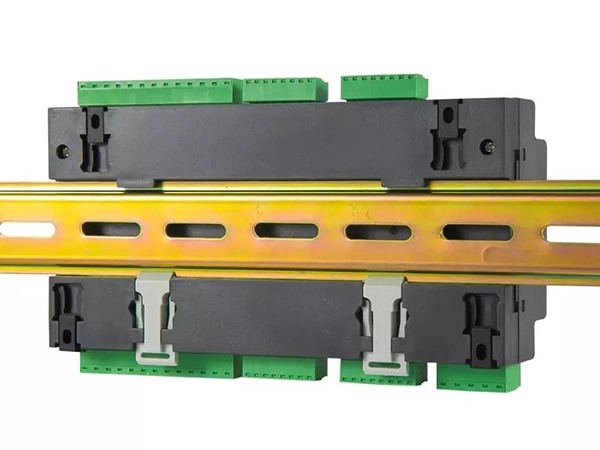

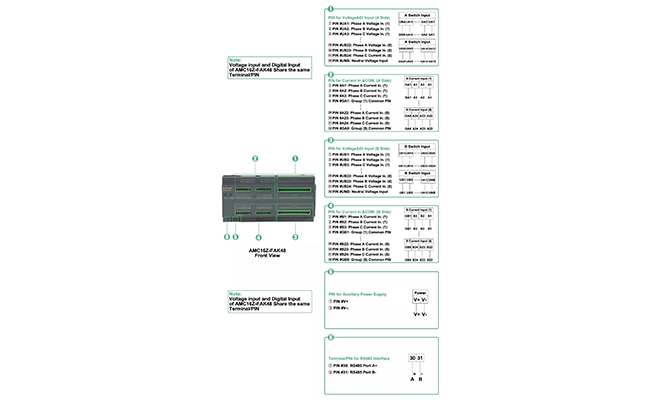

Installation	DIN-Schiene	35mm Standard DIN-Schiene Installation
Phase Wiring	1 P2W & 3 P4W	1-Phasen 2-Draht & 3-Phasen-4-Draht
Sicherheit	Isolierung	Alle Anschlüsse und der Isolation widerstand zwischen den leitfähigen Stücken nicht weniger als 100MΩ
Sicherheit	Spannung standhalten	A-Kanal-Spannung und Stroms ignal // B-Kanals pannung und Stroms ignal // andere Ports erfüllen AC2kV 1min zwischen Paaren, Leckstrom sollte geringer als 2mA sein, kein Durchschlag-oder Flash-Over-Phänomen.

3. Umwelt

Zustand	Beschreibung & Wert
Temperatur	Betriebs temperatur: -20 ° c ~ + 55 & c; Lagerte mperatur: -40 °C ~ + 70 °C
Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
Höhe	≤ 2000m
