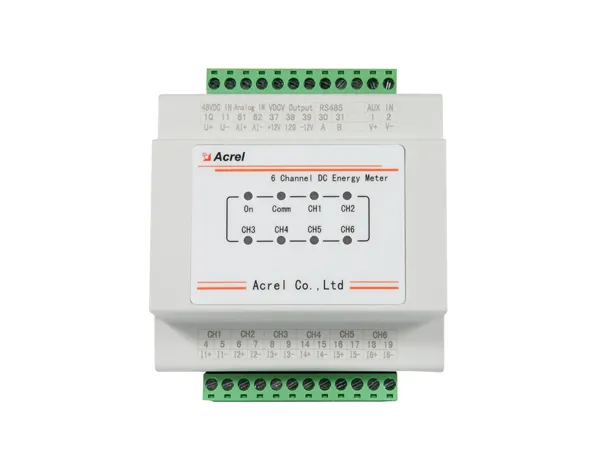

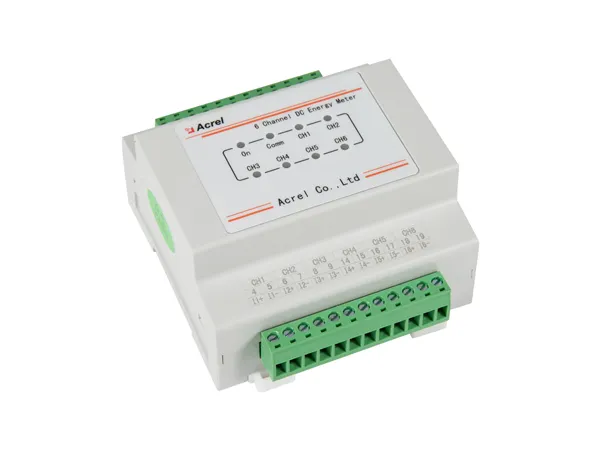

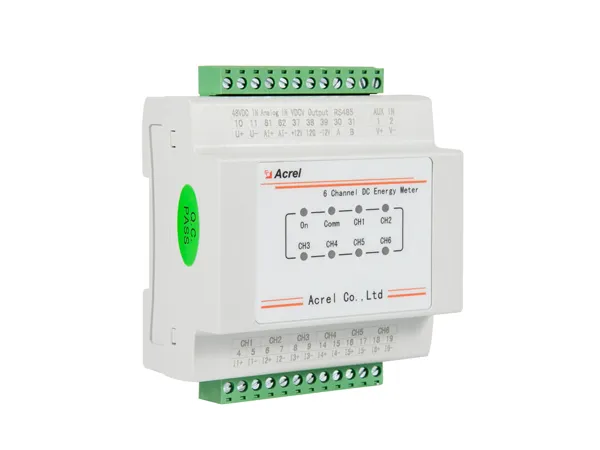

AMC16-DETT Basisstation Multi-Schaltkreise Energie zähler

AMC16-DETT Basisstation Multi-Schaltkreise Energie zähler

Messung: Bis zu 6 Gleichstrom kreise und 1 extra utility AC-Schaltung
Messung: Monitor Gerät Systemzeit, Gesamt spannung, Ausgang Gesamtstrom, Leistung, Energie, jeden Kanal Spannung, Strom, Leistung, Energie und etc
Genauigkeit: 1% In≤ I≤ 10% im Fehler ± 2,5%; I>10% im Fehler ± 2%
Nennspannung: -48Vdc [1-Kanal-Gleichstpannungseingang]
Nennstrom: 5Vdc [via -/5Vdc Hall Sensor]
Kommunikation: RS485 (MODBUS-RTU)
Hilfs strom versorgung: -40 ~-60Vdc
Ausschalten: + 12V/100mA, -12V/50mA [geliefert an 6 gekoppelte Hallen sensor]

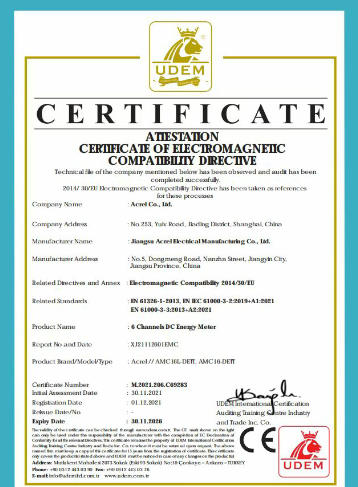

Standard & Zertifikat: CE

Kontaktieren Sie uns

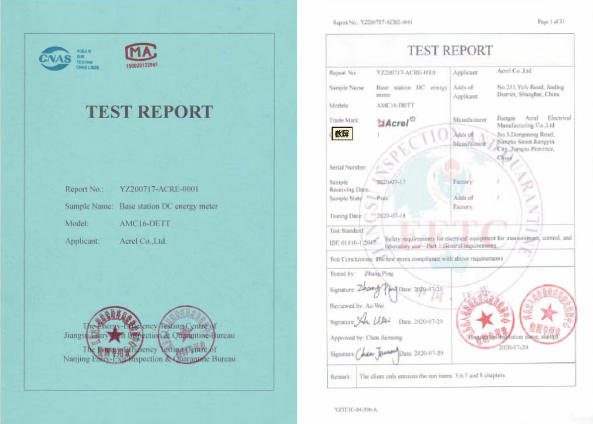

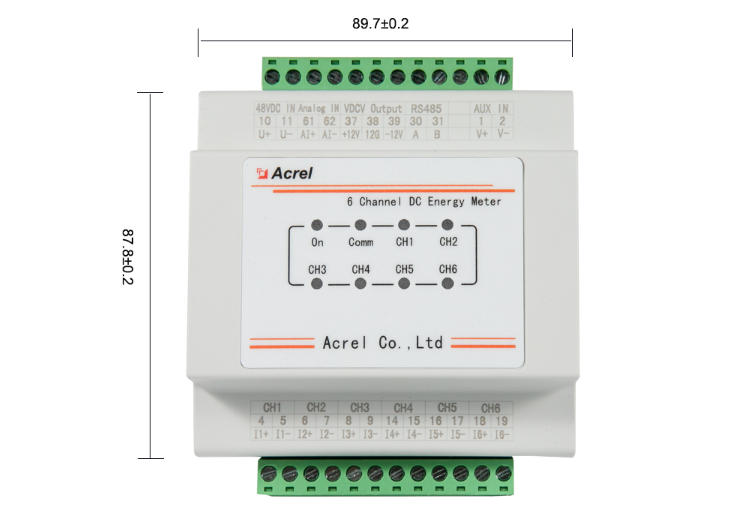

Features Specifications Drawings Wiring Download Certifications

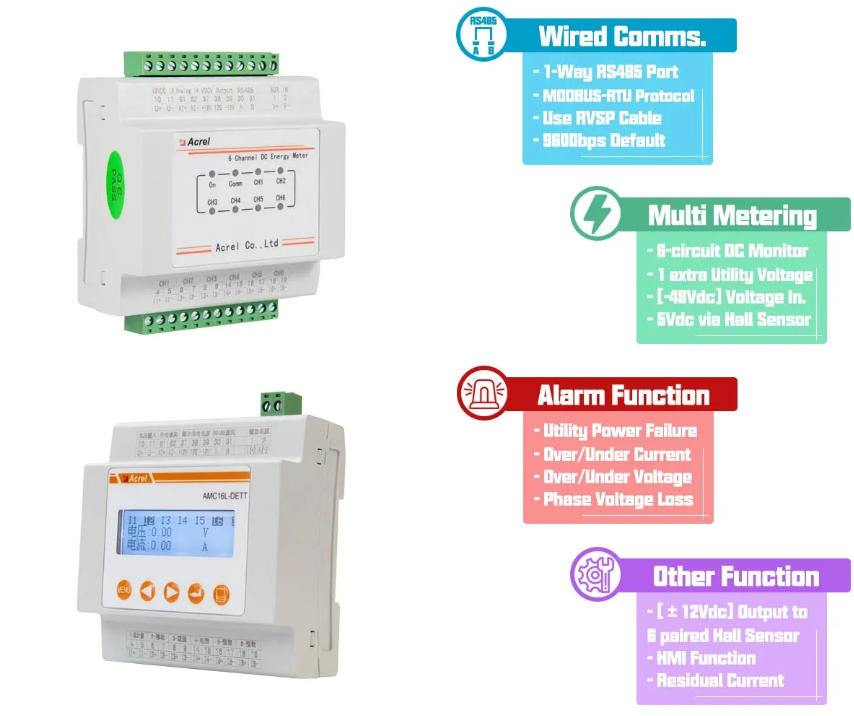

Merkmale der AMC16-DETT Basisstation Multi-Circuits Energy Meter

Hauptmerkmale

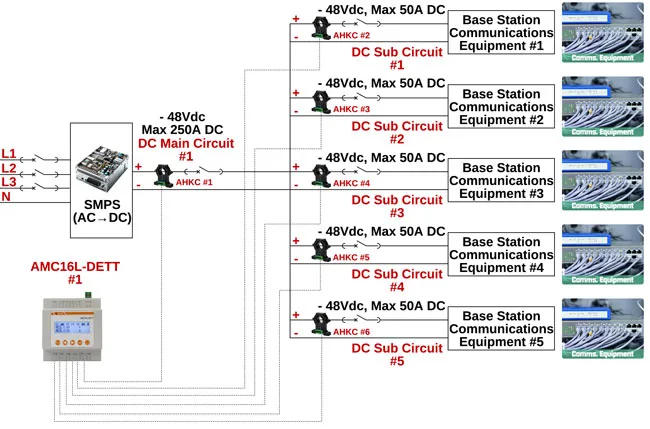

Mehrkreis-Messung

Bis zu 6-Kreis-Gleichstromüberwachung
Nennspannung [DC]: -48Vdc
Nennstrom [DC]: 5Vdc [über Hall-Sensor]
1 zusätzliche Utility-Spannungs überwachung [via -/5Vdc-Wandler]

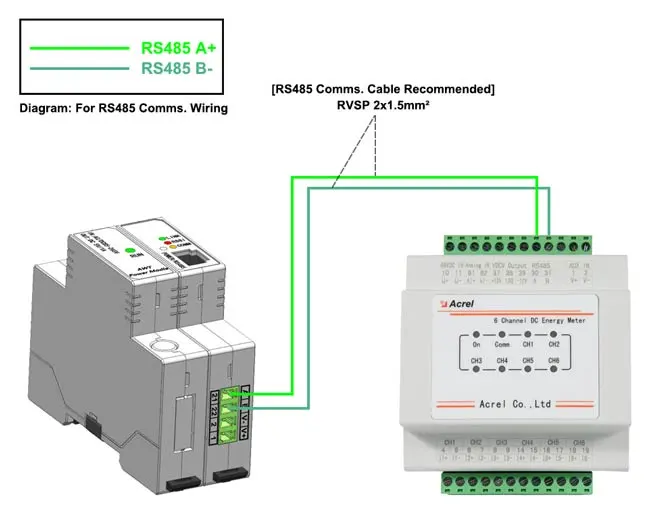

Verdrahtet Kommunikation

1-Wege-Schnitts telle RS485
MODBUS-RTU Protokoll
Baud Rate: 9600 Standard [optional 1200, 2400, 4800]
Verdrahtung Kabel empfehlen: RVSP 2x1,5 ² mm

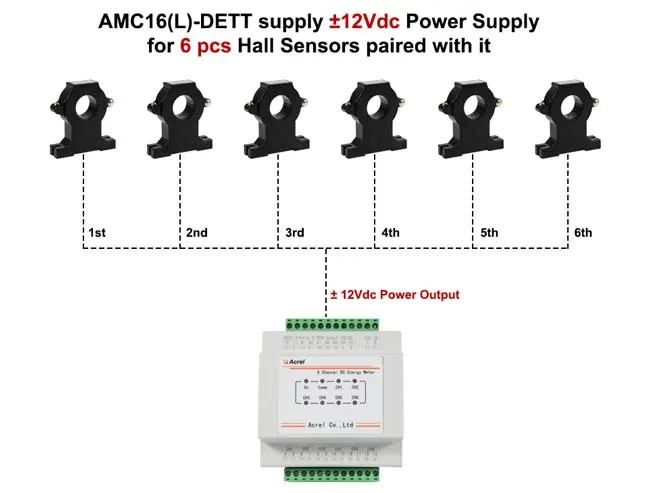

Zusätzliche Leistung

Applica trion: ± 12Vdc Leistung für 6 gepaarte Hall-Sensoren
Ausgangs-Spezifikationen: 12V/100mA, -12V/50mA

Spezifikationen von AMC16-DETT Basisstation Multi-Circuits Energy Meter

Technischer Parameter		Index
Eingabe	DC-Nennspannung	1 Kanal: -48VDC
	Gleichstrom	6 Kanäle Halle Sensoren Ausgang ist 5V, Strom verhältnis kann entsprechend dem tatsächlichen Verhältnis eingestellt werden
	Kommerzielle Strom überwachung	1 Kanal: 0-5VDC
	Überlast kapazität	Spannung: 1,2 mal fortgesetzt, 2 mal 1s fortgesetzt;
	Überlast kapazität	Current: 1,2-mal fortgesetzt, 10-mal 1s fortgesetzt.
Genauigkeit (Superpositions-Hall-Sensoren)		1% In≤ I≤ 10% im Fehler + 2,5%; 1>10% in error 2%
Mess auflösung		Ausgangs genauigkeit der Spannung 0,01 V; aktuelle Ausgangs genauigkeit 0,01 A;
Mess auflösung		Leistungs ausgangs genauigkeit 0,01 kW; Energie ausgangs genauigkeit 0,01 kWh.
Funktion	Grund funktion	Überwachen Sie die System zeit des Geräts, die Gesamt spannung, den Ausgangs strom, die Leistung, die Energie jedes Kanals pannung, den Strom, die Leistung, die Energie; LED-Anzeige; 485 Kommunikation.
	Dosier funktion	Starts trom: Wenn der Laststrom wert von theme ter unter Nennspannung 1% des maximalen Stroms nicht übers ch reitet, startet der Zähler.
	Dosier funktion	Shunt-Laufs trom: Wenn im Stromkreis des Zählers kein Strom vorhanden ist und 85%-125% der Nennspannung an den Spannungs kreis angelegt sind, der Rechner darf nicht mehr als eine digitale Änderung haben.
	Alarm funktion	Gleichstrom ausgang niedriger Alarm, Gleich spannungs ausgang hoher Alarm, ein Powerdown-Alarm, Moduls pannungs verlust alarm, Dosier zweig fehler alarm, interner Programm fehler alarm, Uhr fehler alarm, Speicher fehler alarm, Speicher fehler alarm,AC-Eingangs stromausfall alarm,AC-Eingangs stromausfall alarm
	Timing-Funktion	Unterstützung Broadcast-Timing, könnte Remote-Timing zum Messgerät durch RS485-Kommunikation.
	Kommunikation	Ein kanal RS485,baudrate 9600bps, kann auf 1200BPS,2400bps, 4800bps eingestellt werden.
	Kommunikation	Kommunikation protokoll: Standard oder custmized

	Hall-Sensor-Strom versorgung	Netzteil ausgang: + 12V/100mA, -12V/50mA
	Takt genauigkeit	≤ 0,5 S/d(23C),≤ 1S/d(-20C-60 ° c),
Hilfs strom versorgung	Spannungs bereich	-40V ~-60VDC
Hilfs strom versorgung	Strom verbrauch	Ganzes Gerät ≤ 2W (keine Hall-Strom versorgungs leistung)
Lagerung		Lt hat die Speicher funktion von historischen Energie daten und historischen Alarm informationen, und der Speicher ist 2MB
Isolation widerstand		≥ 40MQ
Umwelt	Temperatur	Arbeiten: -20 ° c ~ + 60 ° c; Lagerung:-40 ° ~ + 70 ° c
	Luft feuchtigkeit	≤ 98% keine Kondensation, kein ätzender Gas platz
	Höhe	≤ 4000m
Schutzniveau		IP20
Material flammeRetardent		Terminal-Glüh draht temperatur 960 ° C 10 ° c, Shell-Glow-Draht-Temperatur 650 ° C 15 ° C

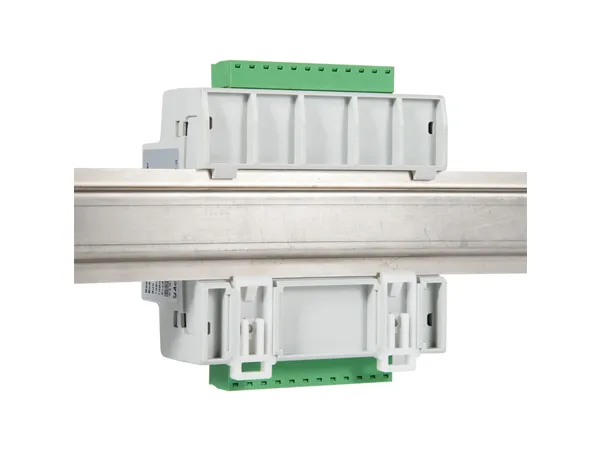

Installation		Standard 35mm Din-Schiene
Blitzschutz	Spannungs eingang (Differential modus)	Spitzenwert 5kA
Blitzschutz	Hilfs strom versorgung (Differential modus)	Spitzenwert 5kA
