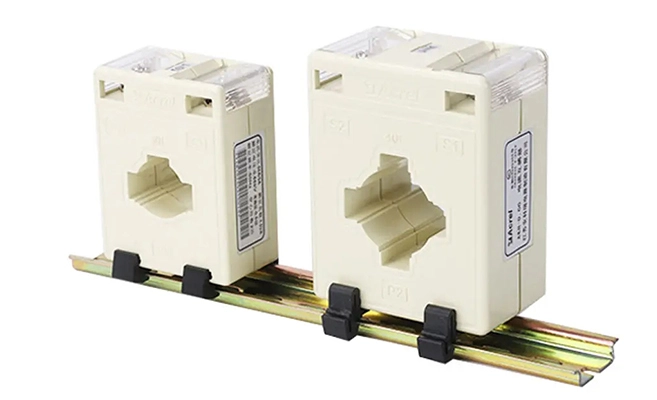

AKH-0.66/K Split-Kern-Strom transformator für Busbar

Messung: Wechselstrom (AC)
Genauigkeit: Klasse 0.2/Klasse 0.5/Klasse 1.0
Primärstrom-Eingabe: 150 ~ 3000A AC
Anwendung: Auf Busbar oder Kabel
Nennspannung: 660V AC
Nenn frequenz: 50 ~ 60Hz

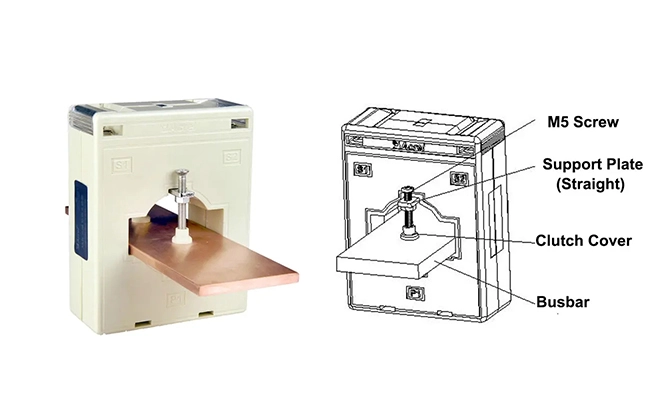

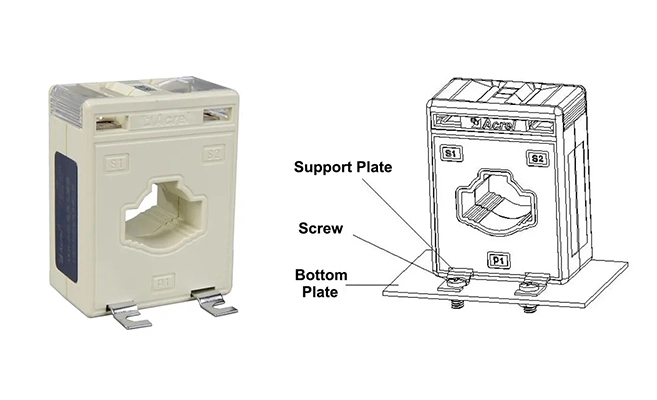

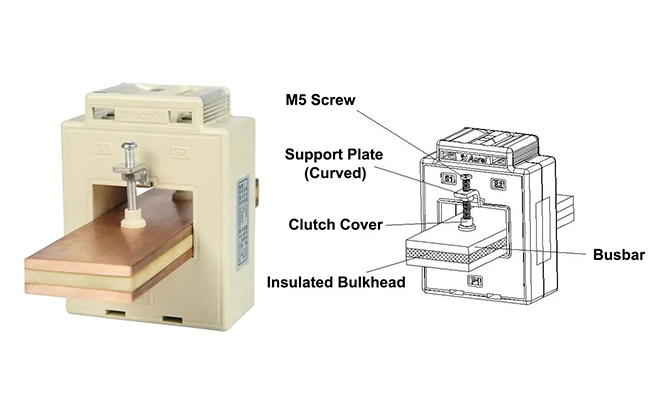

Installation: Fixiert durch Blech/Fixiert durch Kupplungs abdeckung/35mm DIN-Schiene
Schleifen zahl des Kabels: 1
Standard & Zertifikat: IEC/EN61869-1;IEC/EN61869-2;CE

Drawings Features Specifications

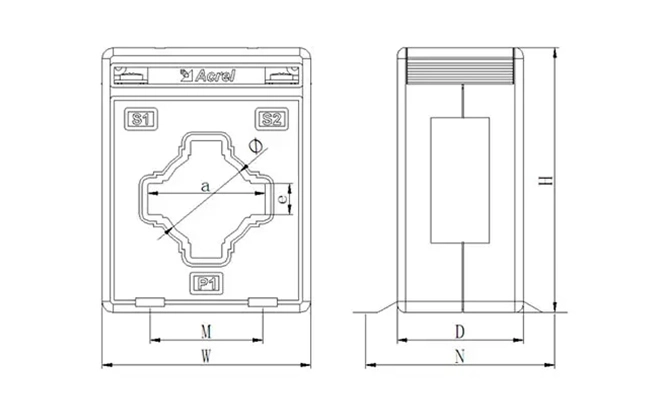

Zeichnungen von AKH-0.66/K Split Core Current Transformator für Busbar

AKH-0.66/1 Serie Solid Core Current Transformator

● AKH-0.66/1 301

● AKH-0.66/I 401

● AKH-0.66/I 601

● AKH-0.66/I 801

AKH-0.66/1 Series Solid Core Current Transformer

Allgemeine technische Spec

● Messung: AC

● Primärer Strom: 10 ~ 3000A AC

● Genauigkeit: Klasse 0,2/0,5/1,0

● Nennspannung: 660V AC

● Nenn frequenz: 50 ~ 60Hz

General Technical Spec

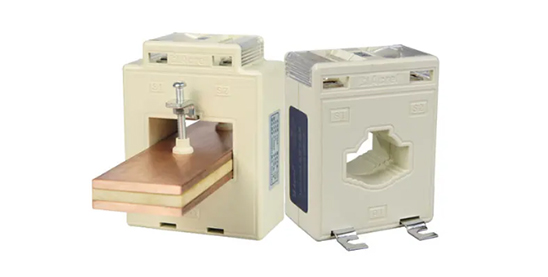

Arbeits umgebung

● Temperatur: ~ 30 °C ~ + 70 °C

● Höhe: S3000m

● Luft feuchtigkeit: S90 %

● Widerstand: 3000V/1 min 50Hz

Working Environment

Modellname	Aktuelles Verhältnis (A) (primär/sekundär)	Genauigkeit klasse und Nennlast (VA)			Schleifen zahl des Kabels	Perforation Größe (mm) /Stücke von Busbar
Modellname	Aktuelles Verhältnis (A) (primär/sekundär)	Klasse 0.2	Klasse 0,5	Klasse 1.0	Schleifen zahl des Kabels	Perforation Größe (mm) /Stücke von Busbar
AKH-0.66/I 30I	15/5(1)			1.5	5	/
	20/5(1)			1.5	4
	25 ~ 30/5(1)			1.5	3
	40 ~ 60/5(1)			1.5	2
	75 ~ 100/5(1)			1.5	1	30x0/1
	100/5(1)		1.5		1
	150 ~ 200/5(1)		2.5		1
	250/5(1)		3.75		1
	300 ~ 450/5(1)		5		1
	500/5(1)		10		1
	600/5(1)		10		1
AKH-0.66/I 40I	10/5(1)			1.5	10	/
	15/5(1)			1.5	8
	20/5(1)			1.5	5
	25 ~ 30/5(1)			1.5	4
	40/5(1)			1.5	3
	50 ~ 75/5(1)			1.5	2
	100/5(1)			1.5	1	40x1/1
	150/5(1)			2.5	1
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300 ~ 450/5(1)		5		1
	500 ~ 800/5(1)		10		1
	1000/5(1)	10			1
AKH-0.66/I 60I	150/5(1)			2.5	1	60x0/1 60x6/1-2
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300 ~ 450/5(1)		5		1
	500 ~ 800/5(1)		10		1
	1000 ~ 1250/5(1)	10			1
	1500 ~ 2000/5(1)	20			1
	2500/5(1)	30			1
AKH-0.66/I 80I	150/5(1)			2.5	1	80x0/1
	200 ~ 250/5(1)		2.5		1
	300 ~ 450/5(1)		5		1
	500 ~ 800/5(1)		10		1
	1000/1250/5(1)	10			1
	1500 ~ 2000/5(1)	20			1
	2500 ~ 3000/5(1)	30			1
