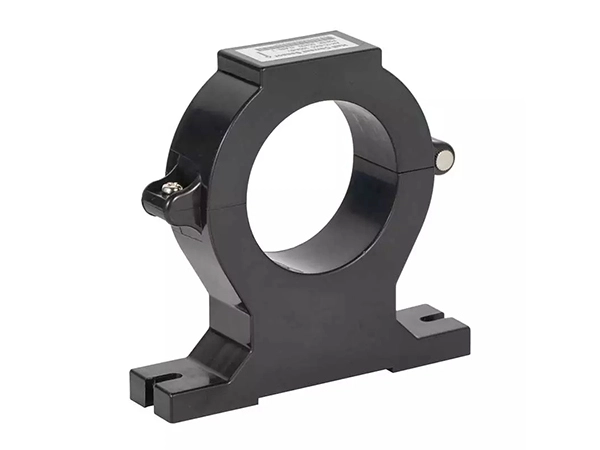

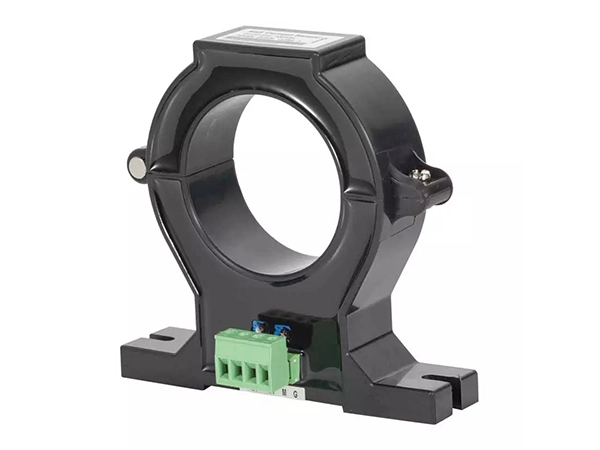

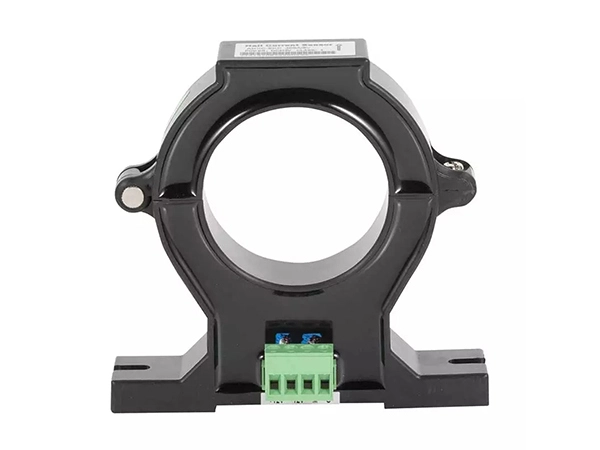

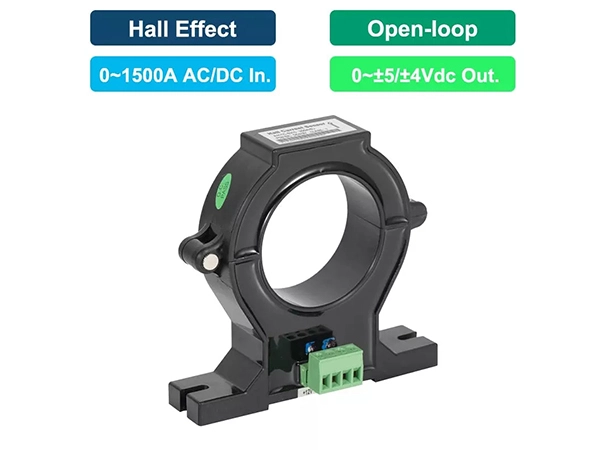

AHKC-EKC Split-Core-Hall-Effekt-Strom-Sensor

  • Bewertete Eingabe: 0 ~ ± 1500A DC oder 0 ~ 1500A AC
  • Bewertete Ausgabe: 0 ~ ± 5/± 4Vdc
  • Blende: φ 55mm
  • Strom versorgung: ± 12 ~ ± 15Vdc
  • Genauigkeit: Klasse 1.0
  • Reaktions zeit: ≤ 5us

  • Installation: Klemmen Sie auf (Split-Core) Mess kabel und Schraube auf Platte fixiert

  • Standard & Zertifikat: CE; IEC; LVD

Kontaktieren Sie uns
Specifications Drawings

Spezifikationen des AHKC-EKC Split Core Hall Effect Current Sensor

1. Haupt parameter

ParameterBeschreibung & Wert
Nennleistung0 ~ ±(500-1500)A DC oder 0 ~(50 ~ 1000)A AC
Nennleistung± 5Vdc/± 4Vdc
GenauigkeitKlasse 1.0
Strom versorgung± 15Vdc (erlauben ± 20% Fluktuation %)
Verbrauch≤ 0,5 W
Null-Offset-Spannung± 20mV
Offset-Spannungs drift≤ ± 1,0 mV/?
Linearität≤ 0,2% FS
Reaktions zeit≤ 5us
Bandbreite0 ~ 20kHz
Isolation spannung3,5 kV/50Hz/1min


2. Umwelt

ZustandBeschreibung & Wert
Temperatur

Betriebs temperatur: -40 ° C ~ + 85 ° C; Lagerte mperatur: -40 ° C ~ + 85 ° C

Luft feuchtigkeit

≤ 95% RH, keine Kondensation, ohne ätzendes Gas

Höhe

≤ 2000m


Zeichnungen von AHKC-EKC Split Core Hall Effect Current Sensor

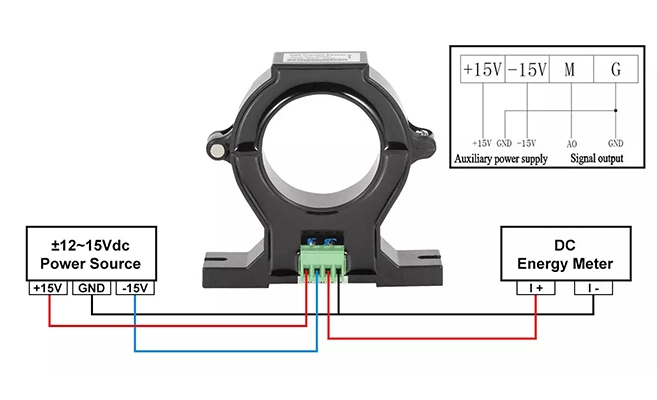

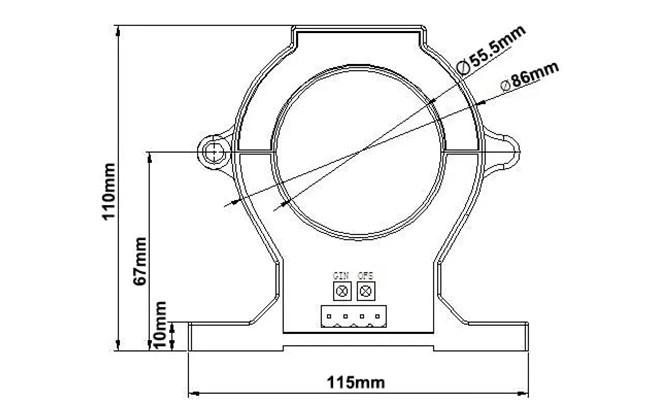

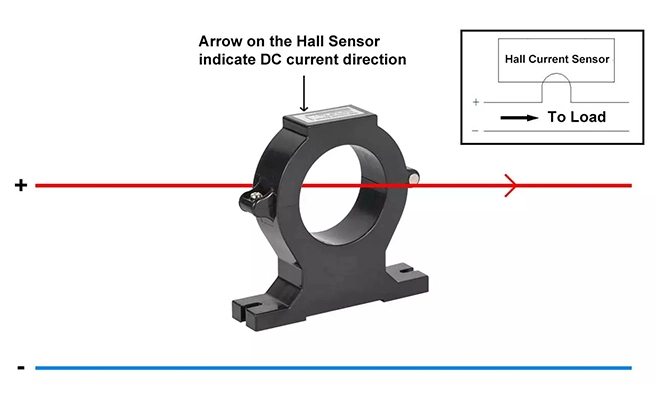

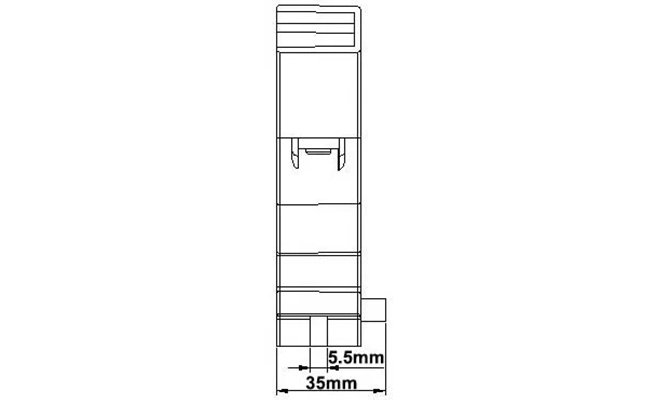

Bottom View Front View Side View Clamp-on (Split-core) Installation on Measuring DC Cable Wiring of Auxiliary Power Supply Input&Transduced Signal Output
