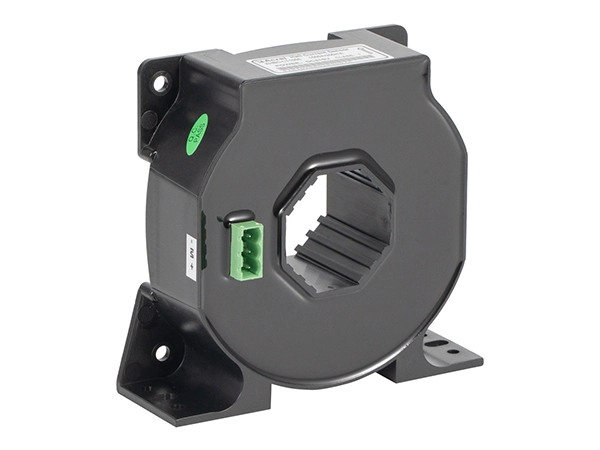

AHBC-LT1005 geschlossener Hall-Effekt-Strom-Sensor

Name: AHBC-LT1005 geschlossener Hall-Effekt-Strom-Sensor
Brand: Acrel Co.,Ltd.

Messung:

Eingabe: 1000A

Ausgabe: 200mA

Strom versorgung: DC ± 12V-DC ± 24V

Genauigkeit: 05 Klasse

Reaktions zeit:<1µs

Aussehen:

Kleine Paketgröße

Geringer Strom verbrauch

Erweiterter Messbereich

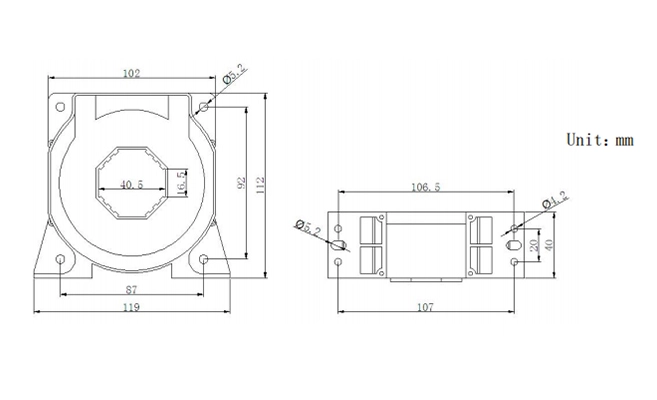

Specifications Drawings

Spezifikationen des AHBC-LT1005-geschlossenen Hall-Effekts

Nennleistung Spannung	1000A
Messen Sie den Spannungs bereich	1500A
Mess widerstand	15V @ 1000Amax	0(min) 20(max)
Drehung verhältnis	@ 1200Amax	0(min) 7.5(max)
Nennleistung strom	2mA, 0,1% FS(10A), 200mA, 0,1% FS(1000A)
Präzision	0.5
Spannung	12V ~ + 24V
Strom verbrauch Strom	20mA + ls
Nullstrom-Offset	0,2 mA
Reaktions zeit	<1μs
Linearität	≤ 0,05% FS
Isolier spannung	3kV/50Hz/1min
Bandbreite (-3dB)	0-100KHz
Widerstand der Sekundär spule	50Q
Betriebs temperatur	-40 ~ 85C
Lagerte mperatur	-40 ~ 85C
