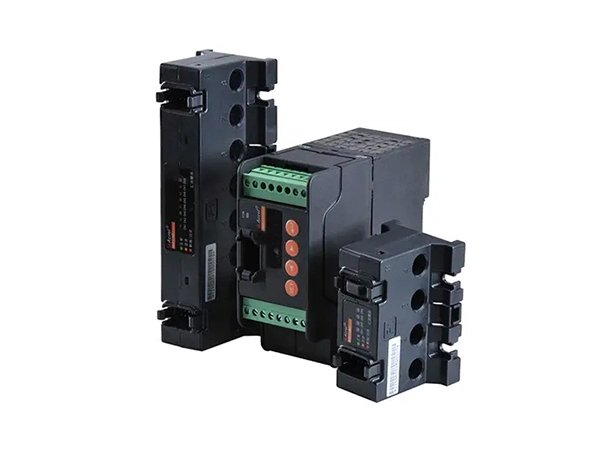

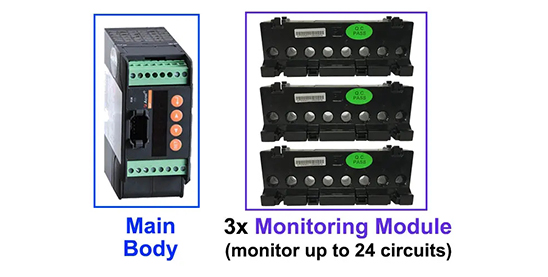

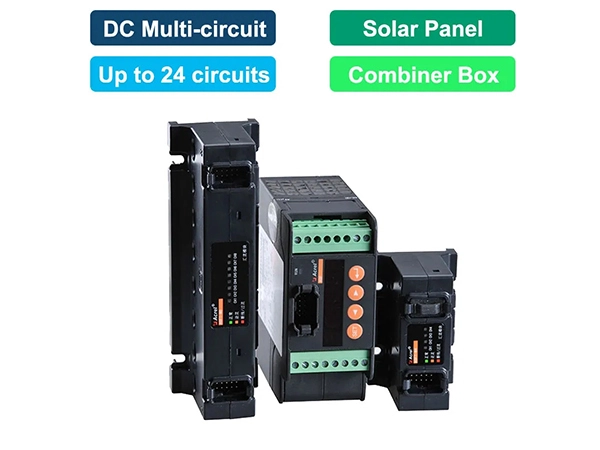

AGF-M DC Solar String Monitoring Meter

Eingangs kanäle

4

8

12

16

20

24

Nennstrom

DC 0 ~ 20A

Reaktions zeit

1s

Genauigkeit

0,5 Klasse

Temperatur koeffizient

400ppm

RS485 Kommunikation

RS485/ModBus-RTU-Protokoll, 4800/9600/19200/38400bps

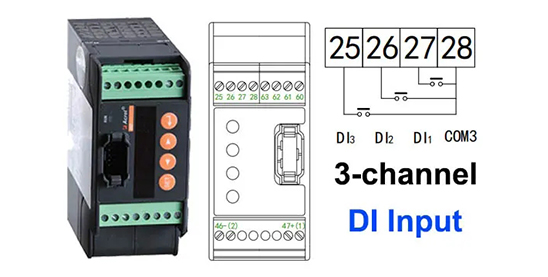

Zusätzliche Funktion

Schalter eingang

3-Wegeeingabe (Optokoppler oder Trocken kontakt modus)

Allgemeine technische Parameter

Temperatur/Luft feuchtigkeit

Arbeits temperatur: -35 ~ + 65 ° C, Feuchtigkeit 95%, keine Kondensation, kein Korrosions gas platz

* Anzeige modul Arbeits temperatur:-20 ~ + 70

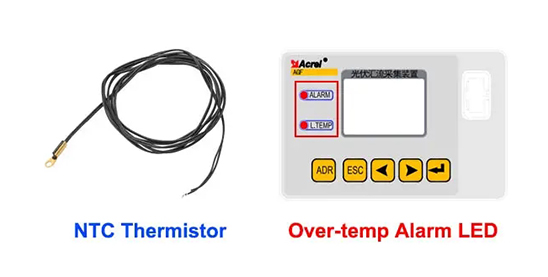

Temperatur mess funktion

Um die innere Temperatur der Box zu messen (-20 ° c ~ 100)

Höhe

≤ 3000m

Isolation widerstand

≥ 100MΩ

Industrielle Frequenz standhalten Spannung

Leistung/Kommunikation/Schalt eingang/Zellspannung eingang-AC 2kV/1min

(Wenn die Hilfs strom versorgung DC1500V ist, ist die Widerstands spannung zwischen der Strom versorgung, der Fotozelle ingang und einem anderen Stromkreis AC 2,7 kV)

Strom-Input/Leistung, Zellspannung, Kommunikation, Umschaltung

Zustand-AC 3,5 kV/1min

EMC

GB _ T 17626.2-2006;

Elektro statische Entladung Immunität stest 3. Klasse, Luft entladung 8kV, Kontakt entladung 6kV.

GB _ T 17626.4-2008;

Elektrische schnelle transiente Immunität Test Note 4, Gleichtakt 4kV, Differenz modus 2kV

GB _ T 17626.5-2008;

Überspannung (Schock) Immunität stest Note 4, Gleichtakt 4kV, Differenz modus 2kV

GB _ T 17626.8-2006;

Leistungs frequenz Magnetfeld Immunität Test Klasse 4
