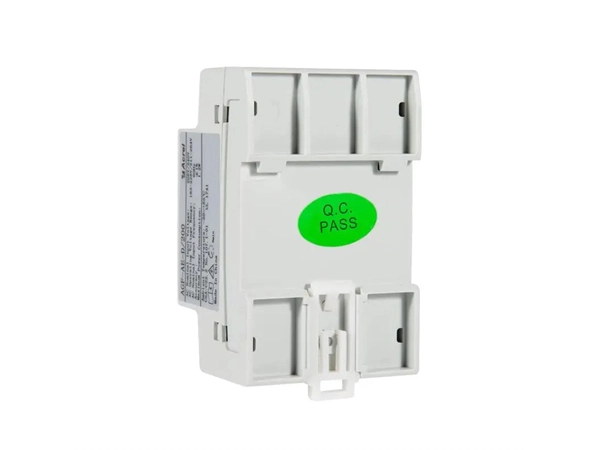

AGF-AE-D UL 1-Phasen-3-Draht-Solar-PV-Energiezähler

Name: AGF-AE-D UL 1-Phasen-3-Draht-Solar-PV-Energiezähler
Brand: Acrel Co.,Ltd.

● Messung: Active Powr, Reaktiv leistung, Strom, Spannung und etc

● Verdrahtung: 1-Phasen-3-Draht-Anschluss

● Aktuelle Bewertung: 100A oder 200A AC (gepaart mit externen CTs)

● Kommunikation: RS485 (MODBUS-RTU)

● Anwendung: Verwendung in verteilten Solar-PV-und Anti-Reflux-Invertern

● Abmessung: 54,1*87,8*52mm (H * W * D)

● Installation: 35mm DIN-Schiene

● Standard & Zertifikat: UL1741;TUV

● 1 P3W Solar zähler

● 100A,200A Cts

● RS485 (MODBUS-RTU)

Features Specifications Details Download

Merkmale AGF-AE-D 1-Phasen-3-Draht-Solar-PV-Energiezähler UL

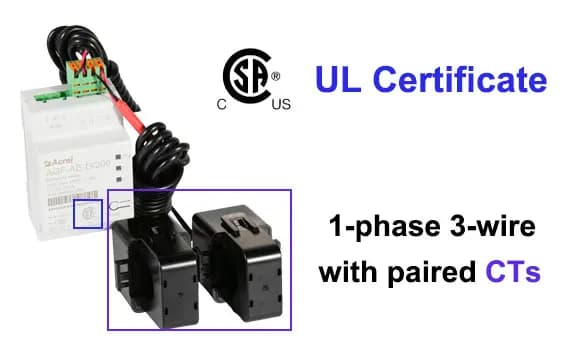

AGF-AE-D bidirektion ale Reflux-Überwachungs messer (1-Phasen, 3-Draht mit UL-Zertifikat)

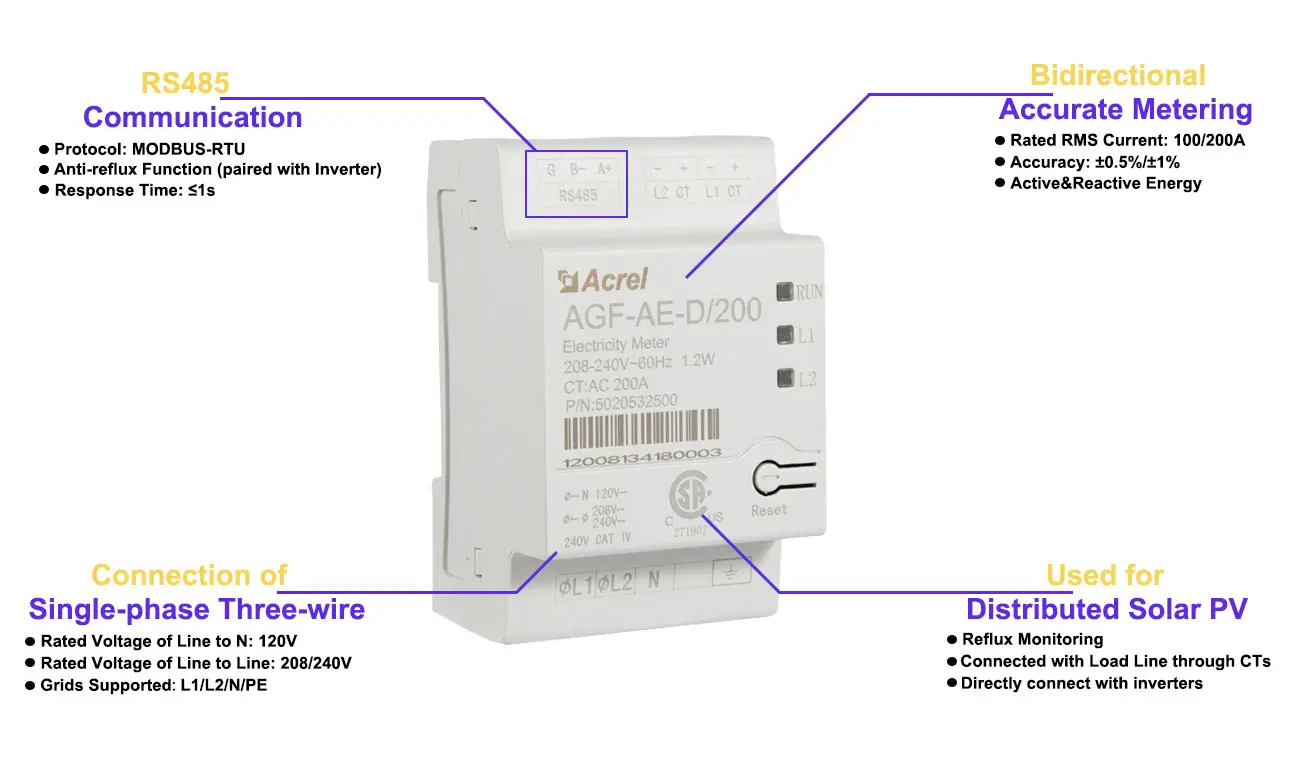

Energy Monitoring System For Solar Photovoltaic

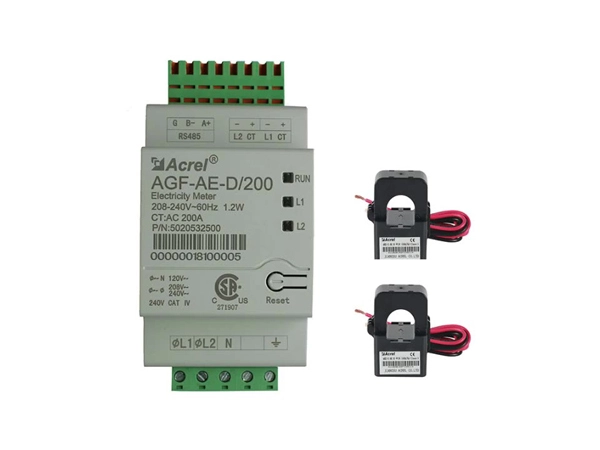

Pv Energy Meter

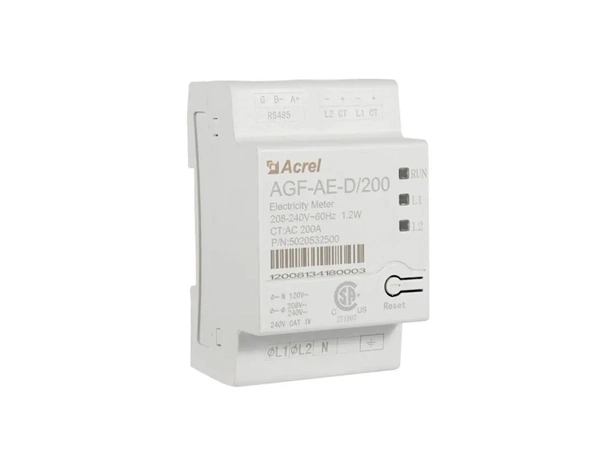

Photovoltaic Meter

Anzeige probe

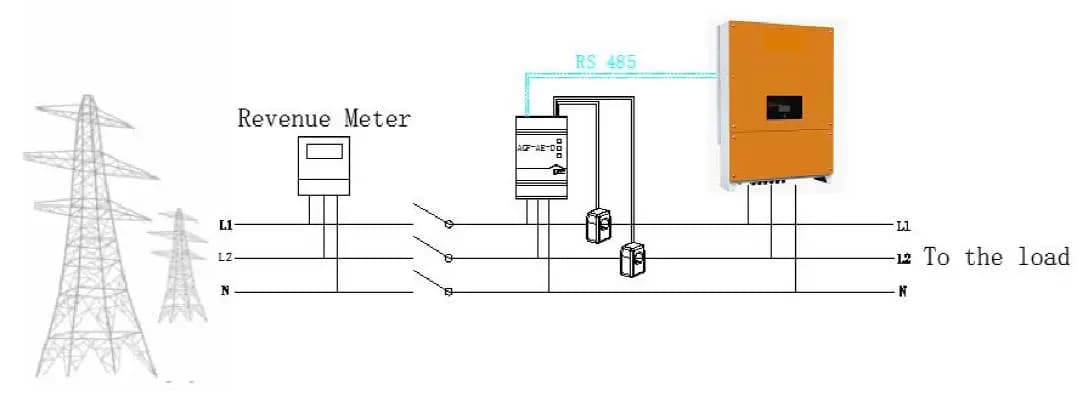

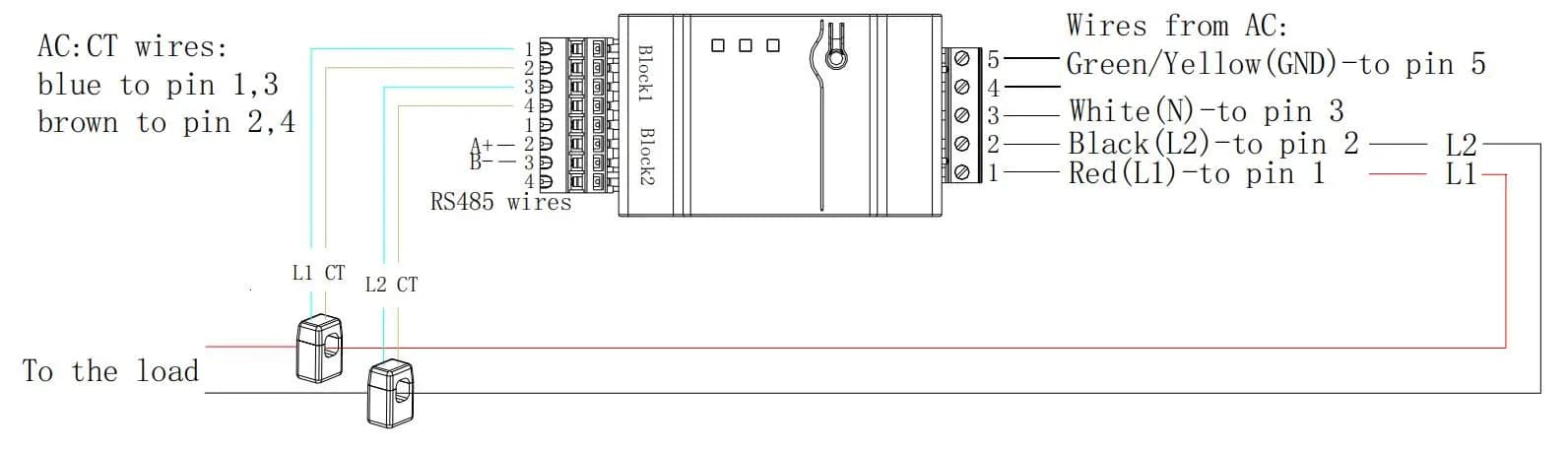

Direkt mit Inverter verbinden

Mit Load Line über CTs verbunden

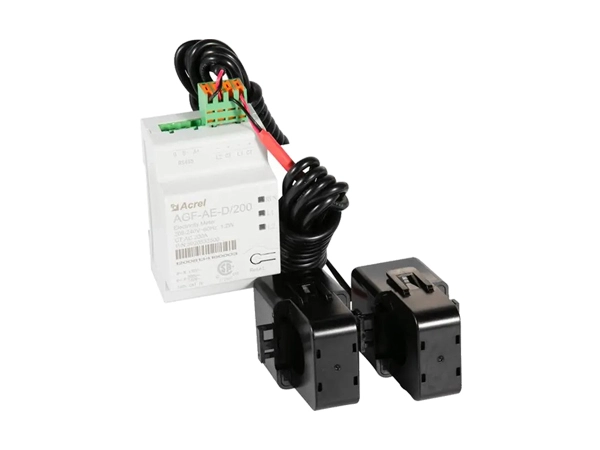

Solar Panel Test Meter

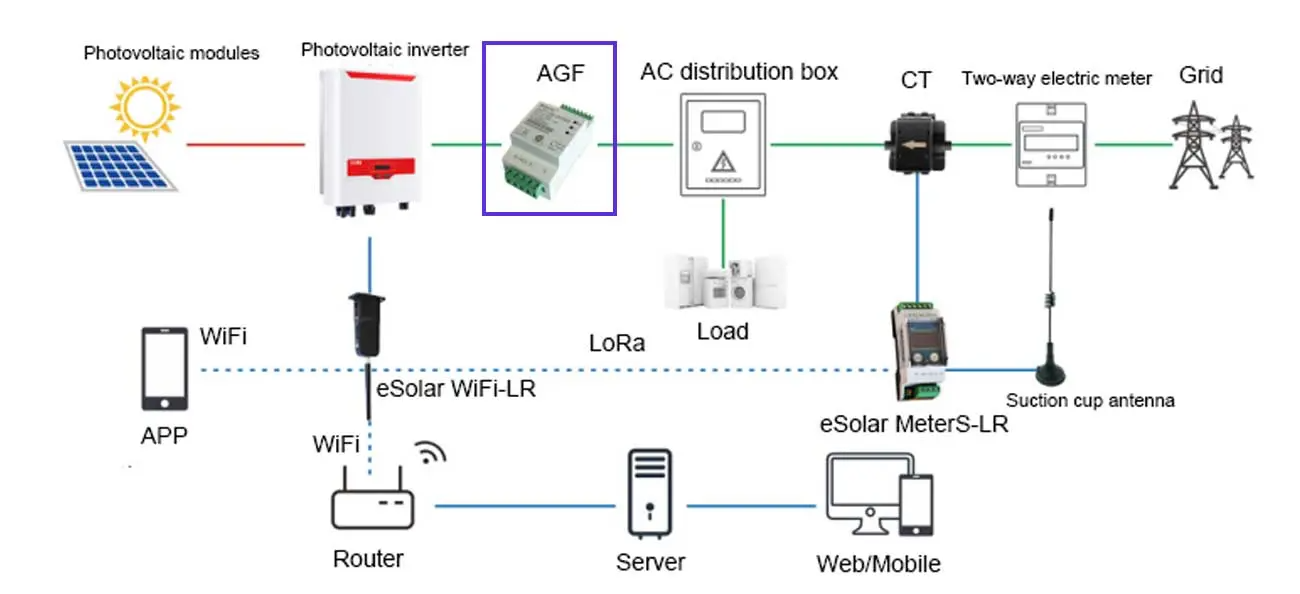

Applications Of Acrel Smart Energy Meter

Stromzähler-Service			Einheiten
	AGF-AE-D/100	AGF-AE-D/200
Nennspannung-Leitung zu N	120		V
Nennspannung-Leitung zu Leitung	208/240		V
Erweiterter Spannungs bereich	88% ~ 110%
Wechselstrom frequenz	60		Hz
Unterstützte Grids	L1/L2/N/PE
Strom verbrauch	1.2		W
Kommunikation
Meter-Kommunikation Schnitts tellen	RS 485
Reaktions zeit	≤ 1		S
Meter genauigkeit
Bewerteter RMS-Strom	100	200	A
1%-100% des CT-Stroms	± 0,5	± 1	%
Aktuelle Transformatoren
Anzahl der gelieferten Strom transformatoren	2
Abmessungen	I.D:15 O.D:35	70,5 × 54,5 × 39 (H× W× D)	Mm
Standard-Compliance
Sicherheit	UL1741
Installation spezifikationen

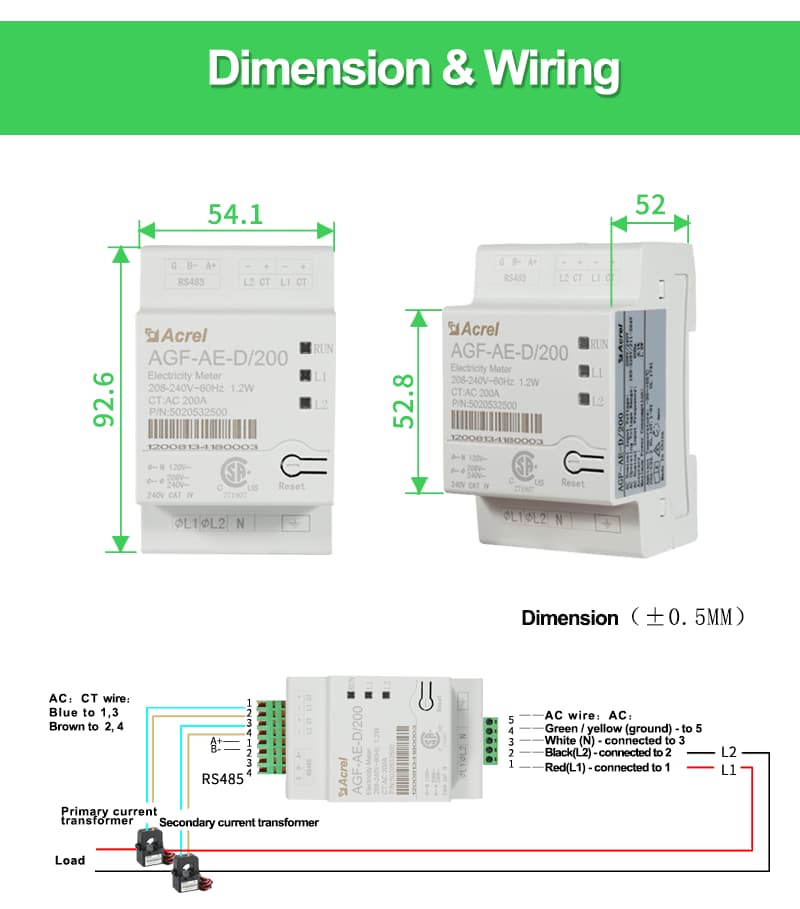

Abmessungen (H× W× D)	54,1 × 87,8 × 52		Mm
Gewicht	0.2		Kg
Betriebs temperatur bereich	-30 ~ 55		~
Relative Luft feuchtigkeit (nicht kondensierend)	5-90		%
Montage typ	DIN-Schiene, 35mm

Acrel Smart Meter Details

Verwendet für verteilte Solar PV ● Reflux überwachung ● Mit Load Line über CTs verbunden ● Direkt mit Wechsel richtern verbinden
Einphasige Drei-Draht-Verbindung ● Nennspannung der Leitung bis N: 120V ● Nennspannung von Linie zu Linie: 208/240V ● Unterstützte Netze: L1/L2/N/PE
RS485 Kommunikation ● MODBUS-RTU Protokoll ● Kommunizieren Sie mit dem Inverter, um die Anti-Reflux-Funktion zu realisieren ● Reaktions zeit: ≤ 1s
Bidirektion ale Messung ● Aktive & reaktive Energie messung ● Bewerteter RMS-Strom: 100/200A ● Genauigkeit: ± 0,5%/± 1%
