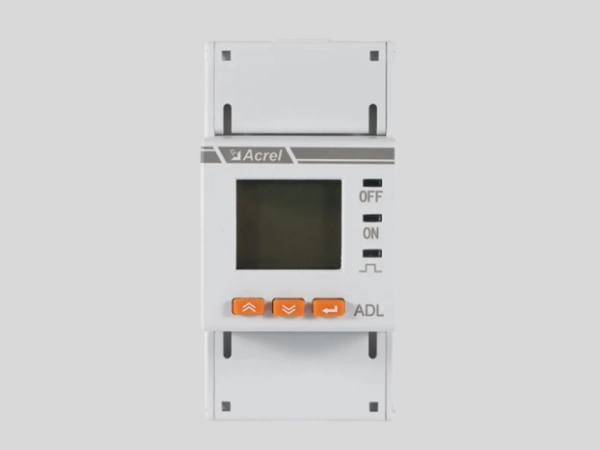

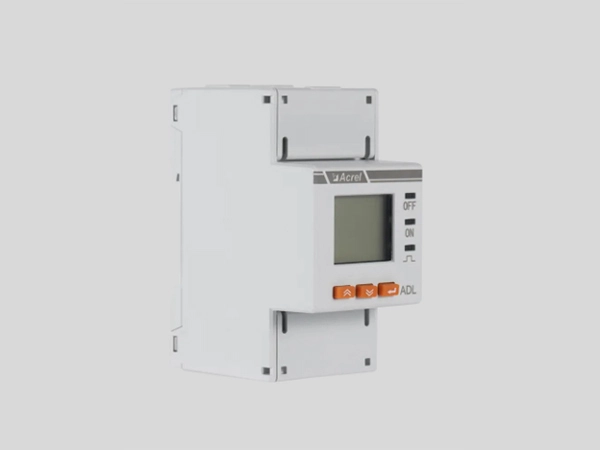

ADL200-NK/WF einphasiger Wifi-Voraus zahlungs stromzähler

Messung von kWh: Einphasige aktive kWh (positiv und negativ),3 Monate historische Energie daten eingefroren Messung von kWh: Einphasige aktive kWh (positiv und negativ),3 Monate historische Energie daten eingefrorener Speicher
Messung der elektrischen Parameter: Spannung, Strom, Aktiv leistung, Reaktiv leistung, scheinbare Leistung, Leistungs faktor und Frequenz

Drawings Specifications

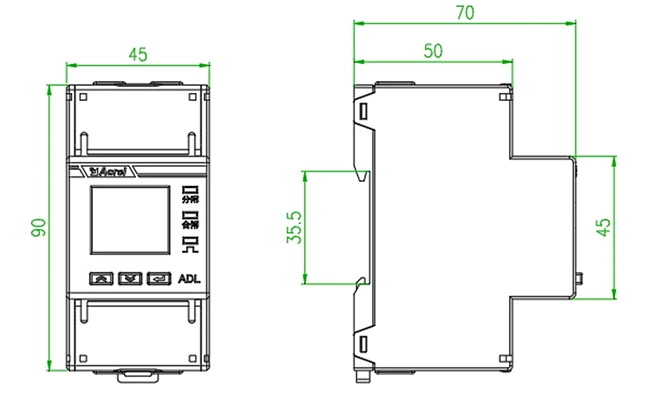

Zeichnungen von ADL200-NK/WF einphasiges Wifi-Voraus zahlungs stromzähler

1. Funktion

Funktion	Beschreibung der Funktion	Funktion zur Verfügung stellen
Messung von kWh	Einphasige aktive kWh (positiv und negativ),3 Monate historische Energie daten eingefrorener Speicher	■ ■
Messung von elektrischen Parametern	Spannung, Strom, aktive Leistung, Reaktiv leistung, scheinbare Leistung, Leistungs faktor und Frequenz	■ ■
LCD-Anzeige	8 Bit Abschnitt LCD-Anzeige	■ ■
Schlüssel programmierung	3 Schlüssel zum Einstellen von Parametern wie Code, Adresse, Baud-Rate, Multi-Tarif und Kommunikation protokoll	■ ■
Impuls ausgang	Aktiver Energie impuls ausgang	■ ■
Multi-Tarif	Passen Sie 4 Zeitzonen, 2 Zei tinte rvall listen, 14 Zei tinte rvall nach Tag und 4 Zolls ätze an	□F
Kommunikation	Kommunikation schnitts telle: RS485, Kommunikation protokoll: MODBUS-RTU	■ ■

(■:Standard;□: fakultativ)

2. Technischer Parameter

Eingangs spannung	Referenz spannung	AC 220V
	Bezugs frequenz	50Hz
	Strom verbrauch	<10VA
Eingangs strom	Grundstrom	10A
	Maximaler Strom	60A
	Starts trom	4 ‰Ib
	Verbrauch	<4VA
Mess leistung	Genauigkeit der Messung	1 Klasse
Mess leistung	Messbereich	000000,00 ~ 99999999kWh
Takt genauigkeit		Error≤ 0,5 s/d
Aktiver Puls	Impuls breite	80 ± 20ms
Aktiver Puls	Puls konstante	1000Imp/kWh
Comm unicati auf	Schnitts telle	WIFI,RS485(A, B-)
	Verbindungs modus	Abgeschilderte Twisted-Pair-Leiter
	Protokoll	MQTT, MODBUS-RTU
