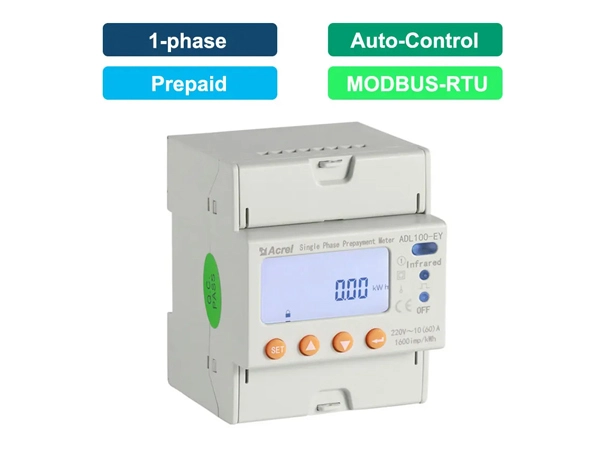

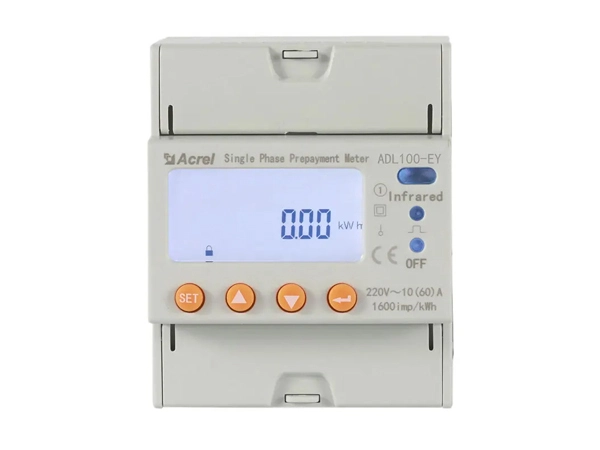

ADL100-EY einphasige Voraus zahlungs stromzähler

Messung

KWh & kVarh

Aktive kWh insgesamt (bidirektional-positiv und negativ insgesamt)

Elektrische Parat meter

U (Spannung), I (Strom), P (aktive Leistung), Q (Reaktiv leistung),S (scheinbare Leistung), PF (Leistungs faktor), F (Frequenz)

Funktions modus

Prepaid-Modus

Meter schaltet die Strom versorgung ab, sobald das Guthaben unter Null liegt. (Daten wie Guthaben werden im Zähler gespeichert)

Postpaid-Modus

Das Messgerät schaltet den Strom nicht ab, sobald das Guthaben unter Null liegt. (Kann das Messgerät fernsteuern, um die Strom versorgung mit Prepaid-System herunter zu fahren)

Modus ändern

Das Messgerät kann den Modus zwischen Prepaid und Postpaid ändern, indem es den Befehl vom Prepaid-System erhält

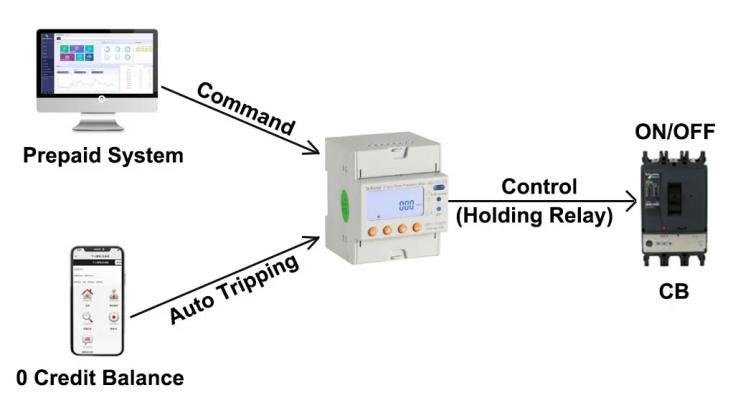

Kontrolle

Automatische Auslösung kontrolle

Die automatische Auslösung steuerung wird vom eingebauten Halte relais der Zähler mit hoher Kapazität verarbeitet, um die Ein-Aus-Steuerung des Leistungs schalters zu realisieren. Diese Art der Steuerung wird nur dann ausgelöst, wenn sich das Messgerät im Prepaid-Modus befindet

Fernbedienung

Fernbedienung wird per Prepaid-System befehlen. Wenn Benutzer einen Befehl zum Ein-und Ausschalten eines bestimmten Messgeräts erteilen, wird dieser Befehl über drahtlose Kommunikation an Zähler gesendet, und schließlich wird das Messgerät nach Erhalt des Befehls abgeschaltet oder die Strom versorgung wieder hergestellt. Diese Art der Steuerung kann erfolgen, wenn sich das Messgerät im Postpaid-Modus befindet

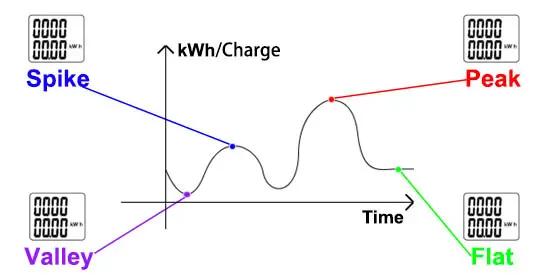

Multi-Rate

Multi-Tarif

Optionale Funktion

4 Zolls ätze (Spitze, Spitze, Tal, flach); 14 Zei tinter valle pro Tag

Eingabe

Spannung

Nennspannung

220 ~ 264Vac L-N (Spannungs signal eingang wird auch als Strom versorgung für Zähler dienen)

Frequenz

45 ~ 65Hz

Eingabe

Aktuell

Nennstrom

10(60)A AC (über direkte Verbindung)

Starts trom

0,004 Ib

Genauigkeit

Messung

Klasse 1

Uhr

≤ 0,5 s/d

Puls

Impuls breite

80ms ± 20ms

Puls konstante

1600Imp/kWh

Kommunikation

RS485 Schnitts telle

MODBUS-RTU Protokoll

Infrarot

Verwendet für das Messgerät lesen

HMI

LCD-Anzeige

8 Bit Abschnitt LCD-Anzeige

Tastatur programmierung

Einstellung der Kommunikation, des aktuellen Verhältnisses usw.

Mechanisch
Feature

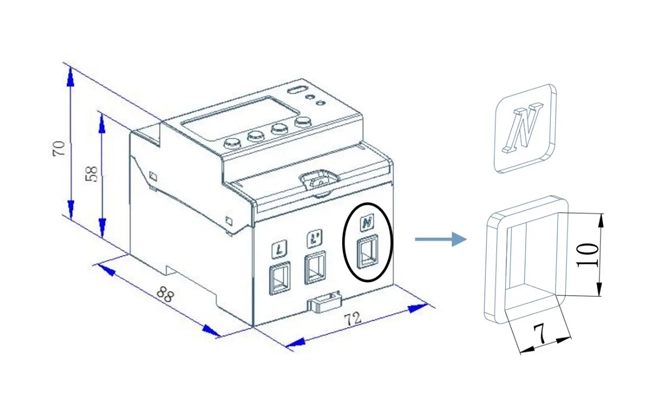

Out-Line-Dimension
(L * W * H)

72mm * 88mm * 70mm

Max Verdrahtung fähigkeit (mit flexiblem Kabel)

25 mm2

Umwelt

Betriebs temperatur

-25 ° c ~ + 55

Lagerte mperatur

-40 ° c ~ + 70

Luft feuchtigkeit

≤ 95% (keine Kondensation)

Höhe

<2000m
