PZ72L-DV DC-Volmeter-Analysator

Gleich spannungs messung
Spannung im DC-System messen
DI/DO, Relais alarm ausgang

Kontaktieren Sie uns

Features Specifications Drawings

Merkmale des PZ72L-DV DC-Volmeter-Analysators

Genauigkeit

Current: Klasse 0,5

Strom versorgung

AC 220V

Current: Strom verbrauch

<0,5 VA

Strom versorgung

Strom verbrauch ≤ 5VA

Installation

Eingebettete Installation

Starts trom

0,3%

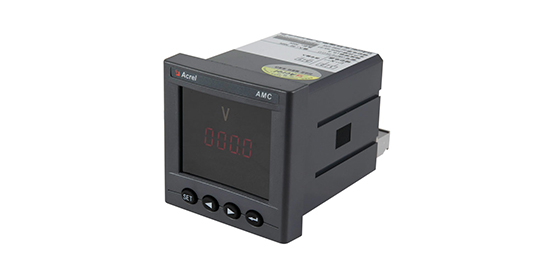

dc electric meter

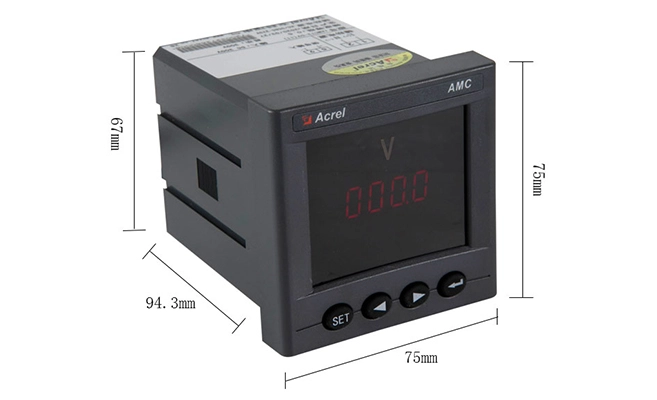

Frontplatte (L× W)

75*75mm

Ausschnitt (L × W)

67*67mm

Gehäuse (L× W× H)

66*66*98mm

Schalt relais

DC 30V/3A AC 220V/3A

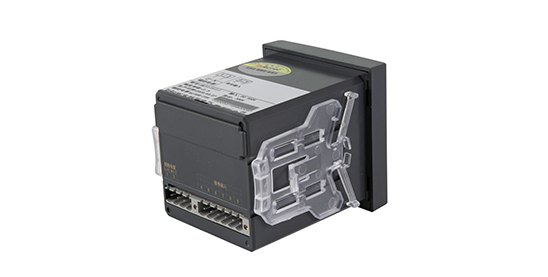

dc energy meter

Spezifikationen des PZ72L-DV DC-Volmeter-Analysators

Technische Parameter		Wert
Eingabe	Bewerteter Wert	Wechsels pannung: EinphaseAC 100V, 400V Drei Phase AC 100V, 400V, 660V(UL-L, nur 72/ 96) Wechselstrom strom: AC1A,5A; Gleich spannung: 1000V, 300V, 75mV, 10V; Gleichstrom: 0-20mA, 4-20mA, 5A;




	Überlastung	Spannung: 1,2 mal Nennwert (kontinuierlich); 2 mal Nennwert/1 Sekunde Current: 1,2-facher Nennwert (kontinuierlich); 10-facher Nennwert/1 Sekunde

	Frequenz	45Hz ~ 65Hz
	Strom verbrauch	Strom verbrauch jeder Spannung, Strom eingangs schaltung ist weniger als 0,5 VA
Genauigkeit		Klasse 0,5
Funktion	Anzeige	LED oder LCD

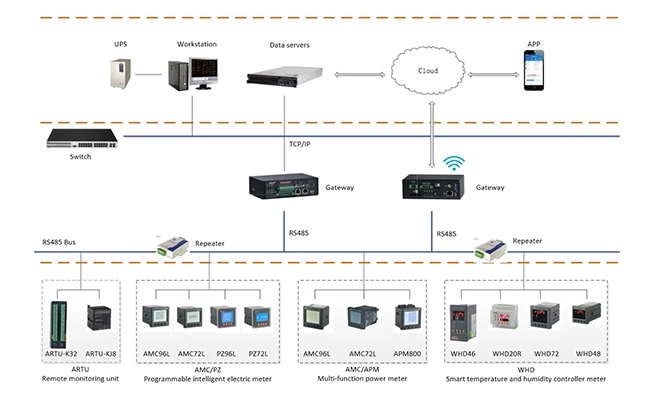

	Kommunikation	RS485,Modbus-RTU-Protokoll;(1 Start bit,8 Daten bit,1 Stopp bit, keine Parität) Baud-Rate 2400/4800/9600/19200 bps usw.

	Alarm	1 Kanal passives Relais, Kontakt kapazität 3A/30VDC,3A/250VAC, verwendet für hohe, niedrige, Unwucht alarm etc.
	Analog	DC4 ~ 20mA,(Last <500Ω) (Hinweis: Abgeschälter Draht wird speziell für den obigen Signale ingang und-ausgang ausgewählt)

	Schalten	Eingang: 4 Kanal oder 2 Kanal Trocken kontakt Eingang, eingebaute Strom versorgung Ausgang: 2 Kanal Schalt ausgang, KEIN Relais kontakt, Kapazität: 3A/30VDC,3A/250VAC

Hilfs versorgung		AC/DC 85-265V
Strom verbrauch		<5VA
Isolation widerstand		≥ 100MΩ
Leistungs frequenz standhalten Spannung		Zwischen Strom versorgungs satz von Klemmen und Signale ingang, Ausgangs satz von Klemmen 2kV/1min (RMS) Zwischen der Schale und allen Anschlüssen (außer dem Satz von Klemmen Referenz spannung weniger als 40V) AC 4kV

Umwelt	Temperatur	Betrieb: -10 ° c ~ + 55: Lagerung: -25 °C ~ + 70 °C
	Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
	Höhe	≤ 2500m
