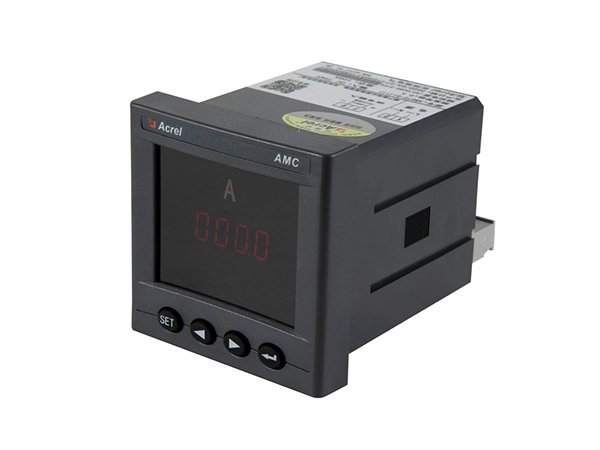

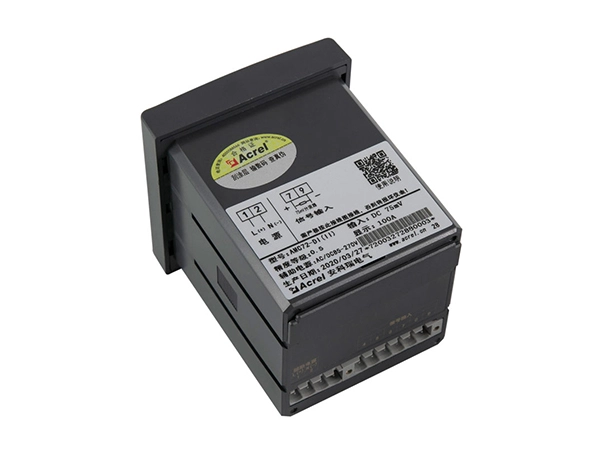

PZ72L-DI DC Ampere meter Analyzer

Gleichstrom messung im DC-System
Lokale Anzeige
Parameter einstellen
Anwendungen: DC-Panels, Solarenergie, Telekommunikation basisstationen und Ladestationen

Kontaktieren Sie uns

Features Specifications Drawings

Merkmale des PZ72L-DI DC-Ampere meter analysators

Genauigkeit Current: Klasse 0,5 Strom versorgung: AC 220V Strom verbrauch <0,5 VA Strom versorgung Strom verbrauch ≤ 5VA

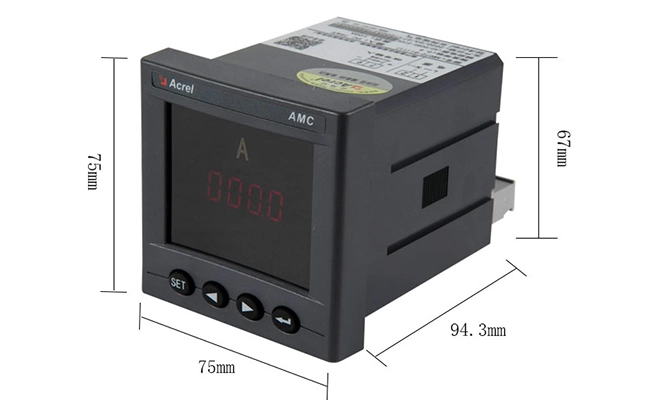

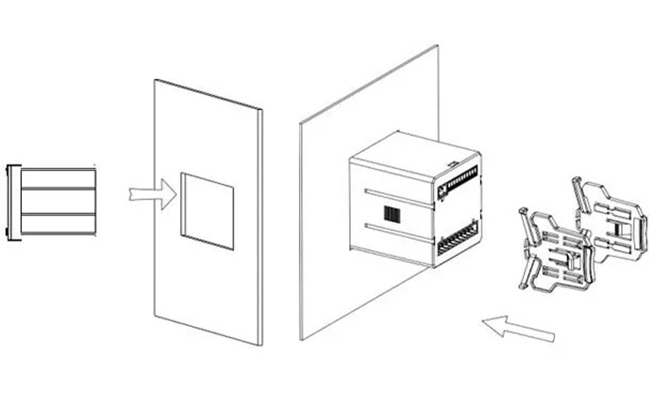

Installation Panel montiert Abmessung (L * W * H) Panel-Größe (L × W): 7575mm Ausschnitt (L × W): 6767mm Gehäuse (L× W× H): 666694,3mm Schalt relais DC 30V/3A AC 220V/3A Starts trom 0,3%

Spezifikationen des PZ72L-DI DC-Ampere meter analysators

Technische Parameter		Wert

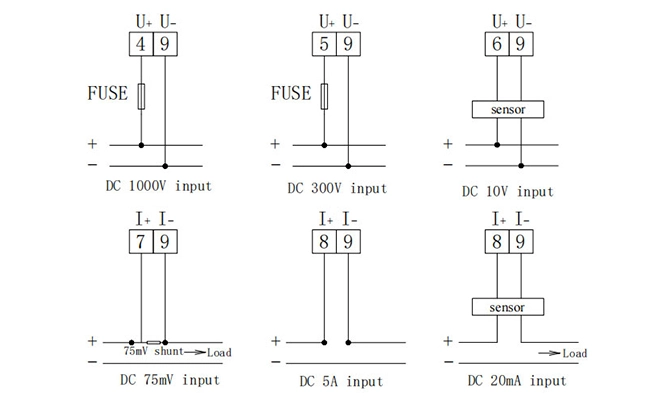

Eingabe	Bewerteter Wert	Wechsels pannung: EinphaseAC 100V,400V Drei Phase AC 100V,400V,660V(UL-L, nur 72/ 96) Wechselstrom strom: AC1A,5A; Gleich spannung: 1000V,300V,75mV,10V; Gleichstrom: 0-20mA,4-20mA,5A;




	Überlastung	Spannung: 1,2 mal Nennwert (kontinuierlich); 2 mal Nennwert/1 Sekunde Current: 1,2-facher Nennwert (kontinuierlich); 10-facher Nennwert/1 Sekunde

	Frequenz	45Hz ~ 65Hz
	Strom verbrauch	Strom verbrauch jeder Spannung, Strom eingangs schaltung ist weniger als 0,5 VA
Genauigkeit		Klasse 0,5
Funktion	Anzeige	LED oder LCD

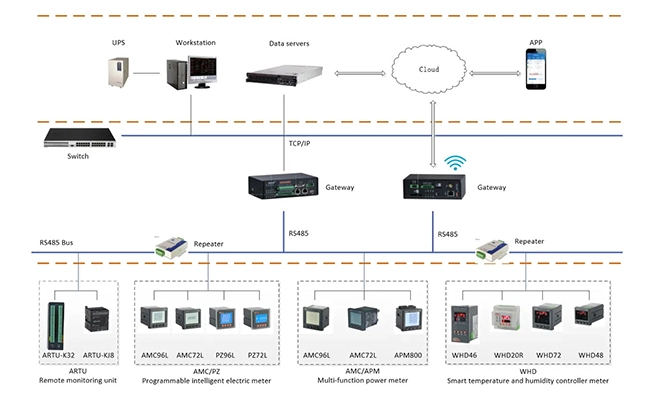

	Kommunikation	RS485, Modbus-RTU-Protokoll; (1 Start bit, 8 Daten bit, 1 Stopp bit, keine Parität) Baud-Rate 2400/4800/9600/19200 bps usw.

	Alarm	1 Kanal passives Relais, Kontakt kapazität 3A/30VDC,3A/250VAC, verwendet für hohe, niedrige, Unwucht alarm etc.
	Analog	DC4 ~ 20mA,(Last <500Ω) (Hinweis: Abgeschälter Draht wird speziell für den obigen Signale ingang und-ausgang ausgewählt)

	Schalten	Eingang: 4 Kanal oder 2 Kanal Trocken kontakt Eingang, eingebaute Strom versorgung Ausgang: 2 Kanal Schalt ausgang, KEIN Relais kontakt, Kapazität: 3A/30VDC,3A/250VAC

Hilfs versorgung		AC/DC 85-265V
Strom verbrauch		<5VA
Isolation widerstand		≥ 100MΩ
Leistungs frequenz standhalten Spannung		Zwischen Strom versorgungs satz von Klemmen und Signale ingang, Ausgangs satz von Klemmen 2kV/1min (RMS) Zwischen der Schale und allen Anschlüssen (außer dem Satz von Klemmen Referenz spannung weniger als 40V) AC 4kV

Umwelt	Temperatur	Betrieb: -10 ° c ~ + 55: Lagerung: -25 °C ~ + 70 °C
	Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
	Höhe	≤ 2500m
