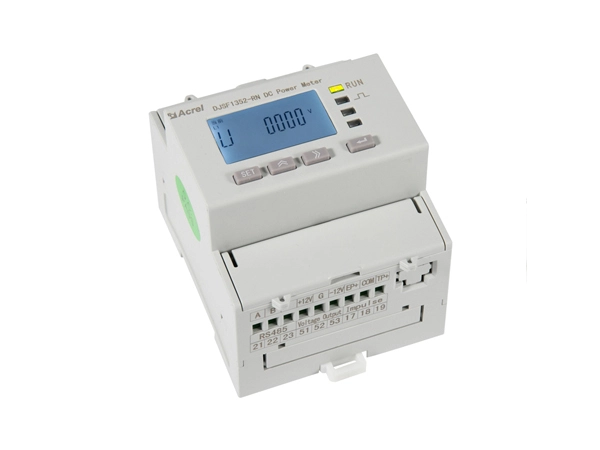

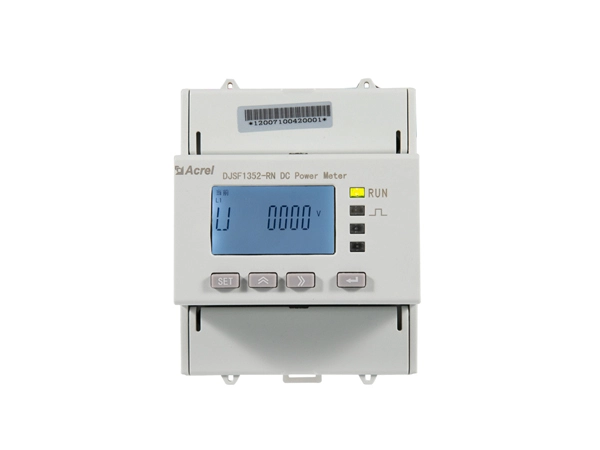

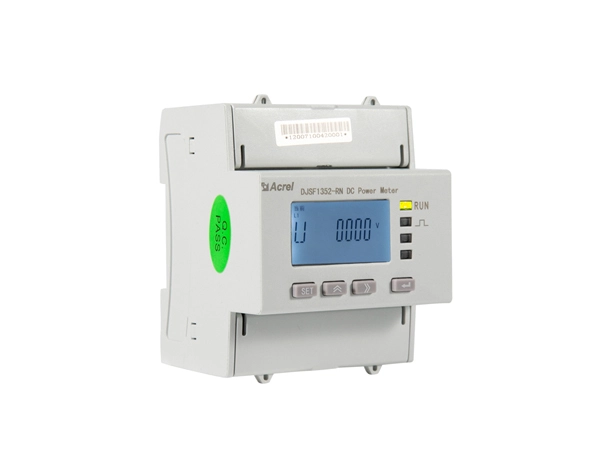

Acrel DJSF1352-RN UL DC Power Energy Meter

Name: Acrel DJSF1352-RN UL DC Power Energy Meter
Brand: Acrel Co.,Ltd.

DJSF1352-RN Gleichstrom-Doppel kreis überwachung DIN-Schienen-Energie messgerät

● Messung: kWh, kVarh, Leistung, Strom, Spannung und etc

● Aktuelle Bewertung: -/75mV (mit Shunt); -/4 ~ 20mA (mit Hall-Sensor)

● Nennspannung: 0 ~ 1000V DC

● Anwendung: DC-Batterie; Lade Pile; Solar PV und etc

● Kommunikation: RS485 (MODBUS-RTU)

● Extra funktion: Überwachung von zwei Gleichstrom schaltungen; Sekundarstufe RS485 (MODBUS-RTU); Eingebaute bipolare Stromquelle (für Hall-Sensoren); DO/DI-Funktion

● Anzeige: LCD-Anzeige

● Abmessung: 72*71*87,8mm (L * W * H)

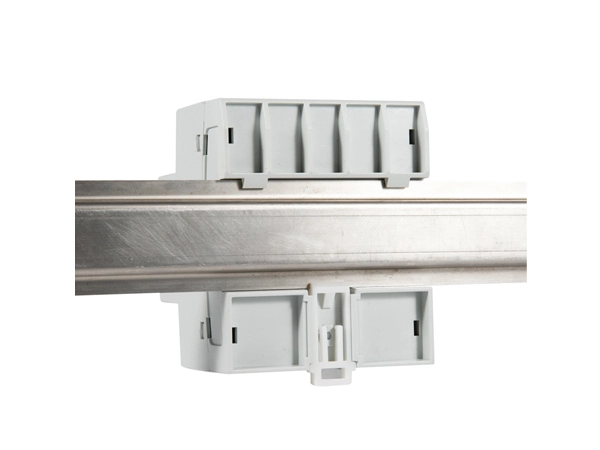

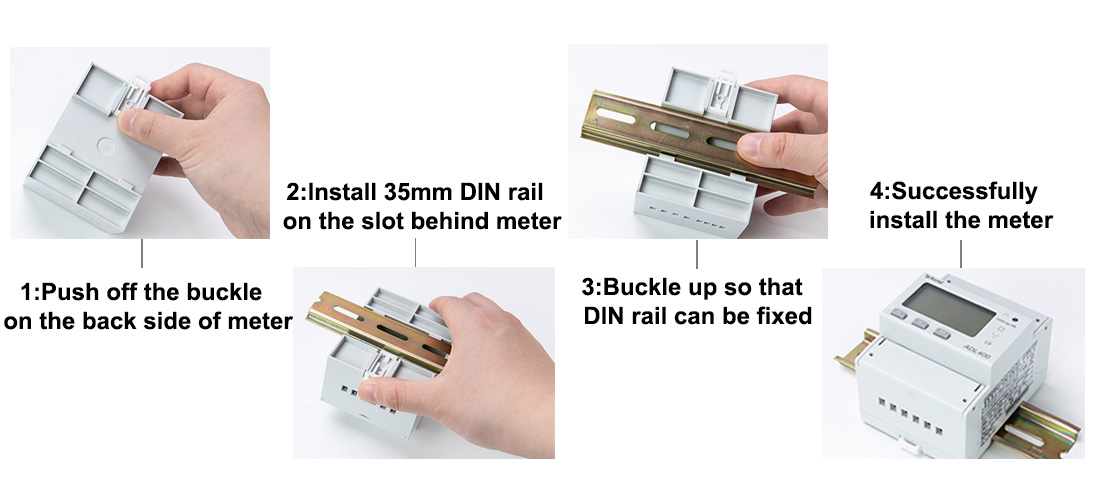

● Installation: 35mm DIN-Schiene

● Strom versorgung: 85 ~ 265V AC/DC; 24V(± 10%) DC; 48V(± 10%) DC

● Standard & Zertifikat: CE

● 0 ~ 1000V DC

● Überwachung von Dual-DC-Schaltkreisen

● DO/DI-Funktion

Kontaktieren Sie uns Manueller Download

Features Specifications Details Download

Merkmale von Acrel DJSF1352-RN UL DC Power Energy Meter

Ul Energy Meter

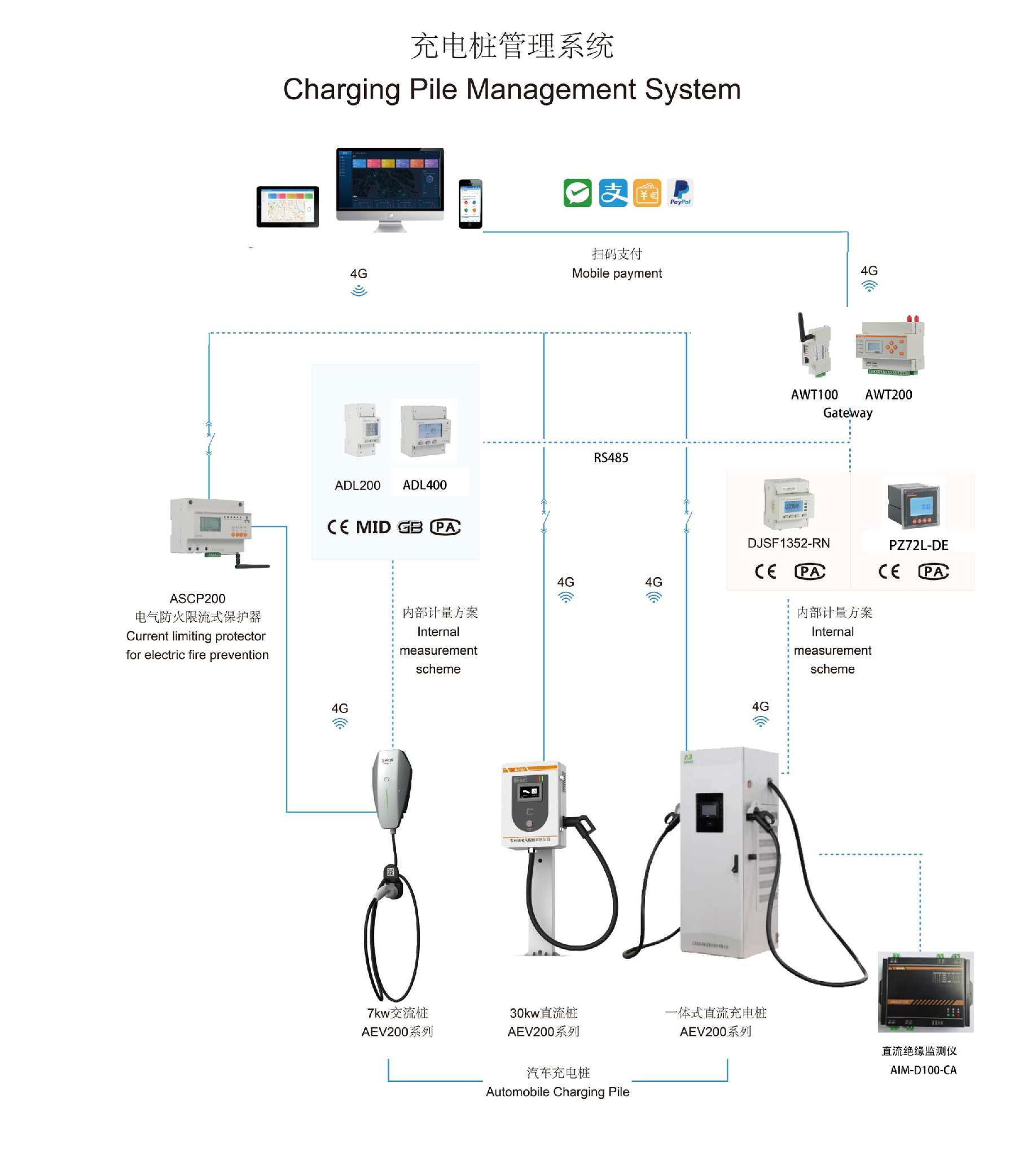

DJSF1352-RN Schienen-DC-Leistungs messer mit doppelten DC-Eingangs kanälen, die für Telekommunikation basisstationen, DC-Lade pfähle, Solar-Photovoltaik und andere Anwendungen ausgelegt sind, kann diese Serie von Zählern die Spannung messen, strom, Strom und Vorwärts-und Rückwärts energie und so weiter im Gleichstrom system. Für die tatsächliche Nutzung des Standorts können Sie die Gesamt leistung messen, aber auch die Energie innerhalb eines bestimmten Zeitraums messen. Die Testergebnisse können für die lokale Anzeige, aber auch mit industriellen Steuergeräten und Computern verwendet werden, um ein Mess-und Steuerungs system zu bilden. Das Messgerät kann über eine Infrarot-Kommunikation schnitts telle und eine RS-485 Kommunikation schnitts telle verfügen und unterstützt gleichzeitig das Modbus-RTU-Protokoll und das DLT645-97 (07)-Protokoll.

Das Messgerät kann über einen Relais alarm ausgang und eine digitale Eingangs funktion verfügen. Sie können das Verhältnis, den Alarm und die Kommunikation über die Tasten des Meter panels nach verschiedenen Anforderungen einstellen. Das Messgerät kann über eine Ereignis aufzeichnung des Switches (Modbus-Protokoll), Programmier-und Ereignis einstellungs aufzeichnungen (645-Protokoll), eine sofortige und zeitliche Ein frier funktion von Daten (645-Protokoll) verfügen. und maximale und minimale Wert aufzeichnung funktionen von Spannung und Strom leistung.

Djsf1352 Ul Energy Meter Factory

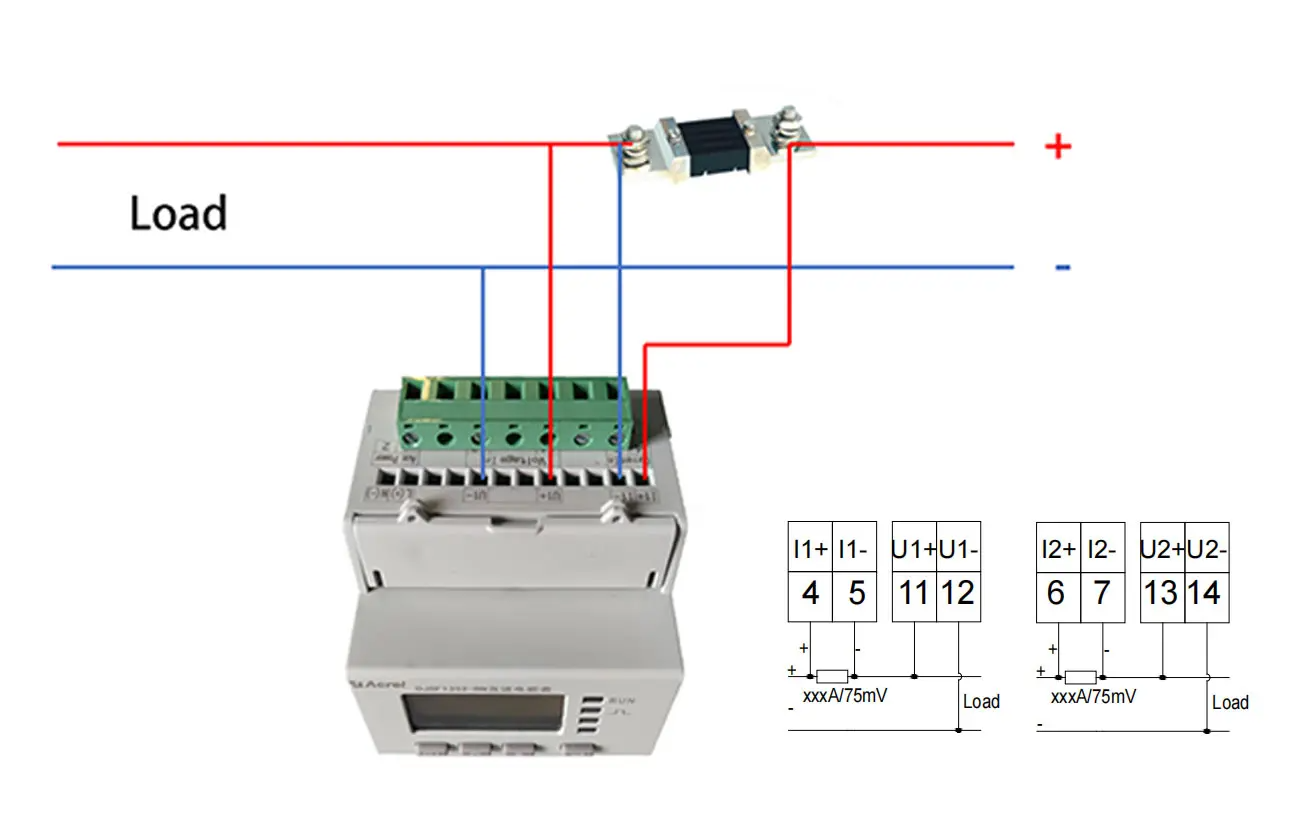

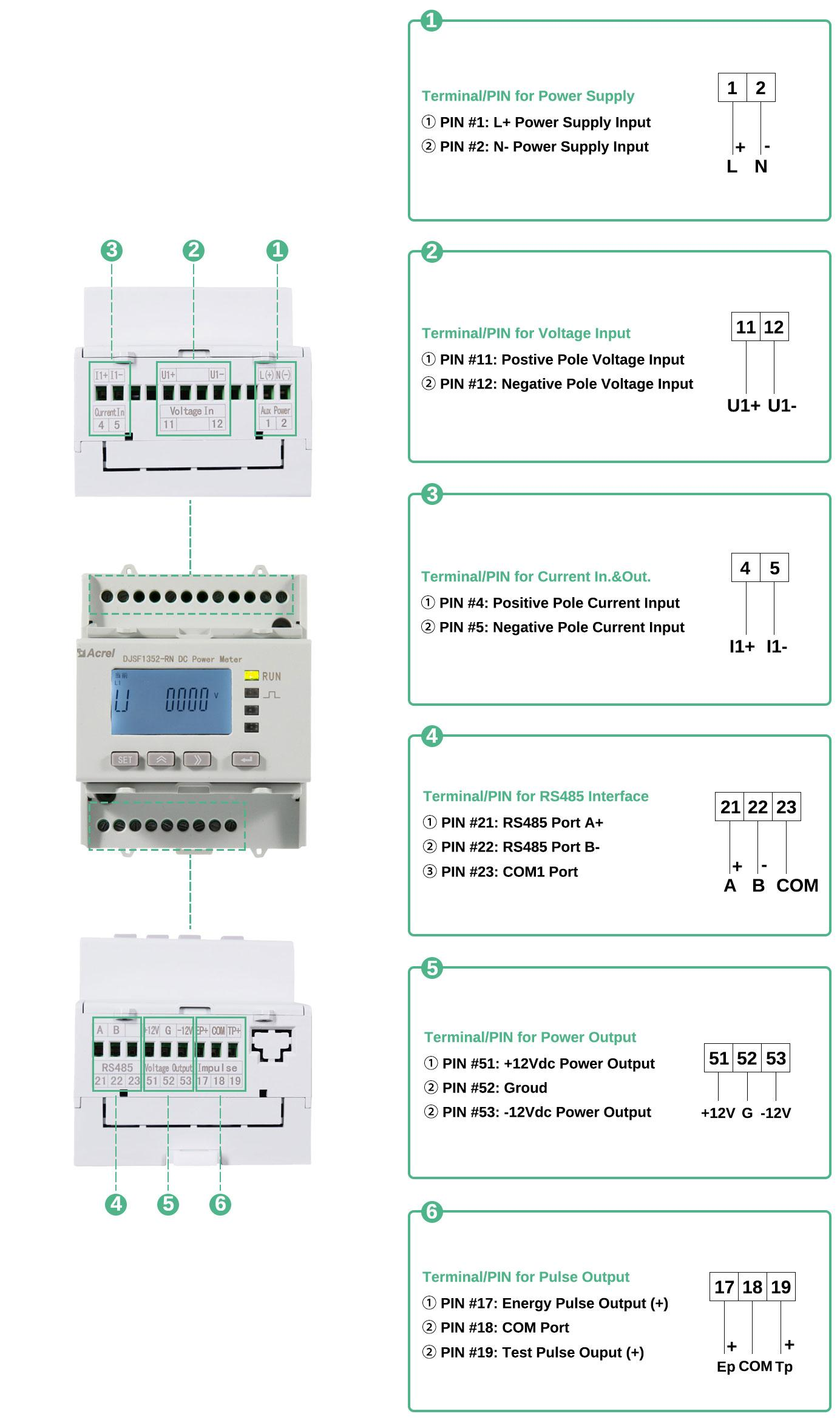

Verkabelung mit Shunt

Djsf1352 Ul Energy Meter Manufacturer

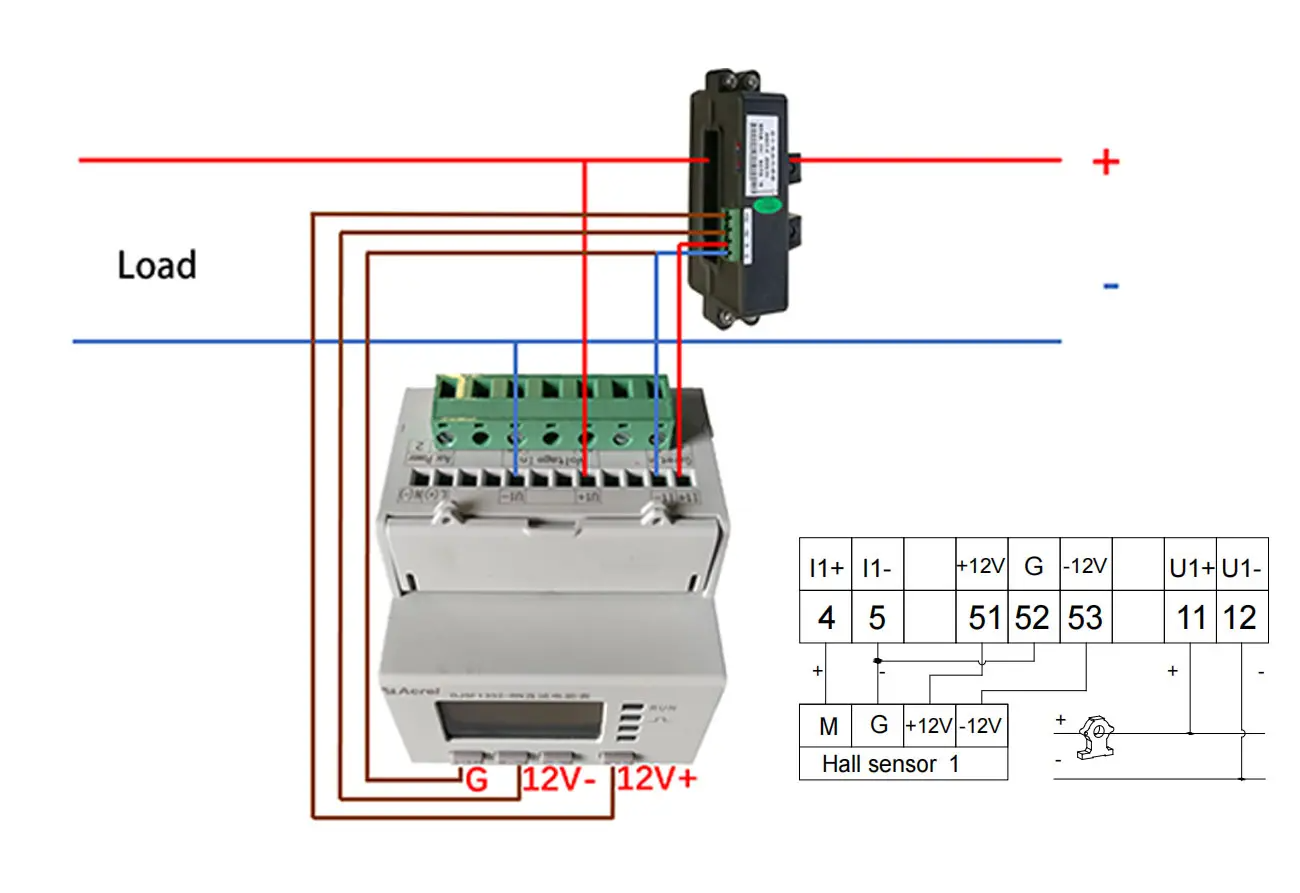

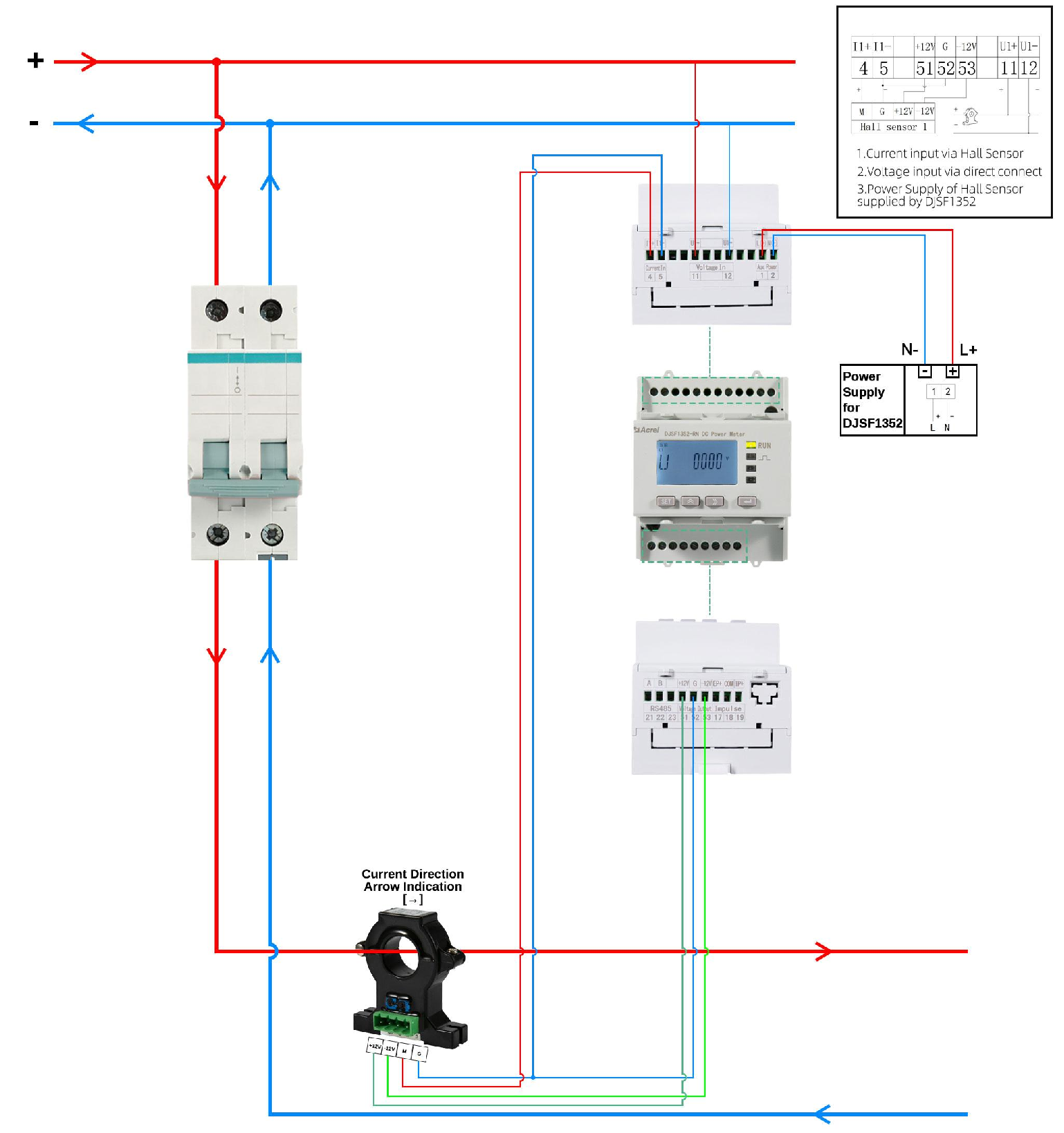

Verdrahtung mit Hall-Sensor

Spezifikationen von Acrel DJSF1352-RN UL DC Power Energy Meter

1. technische Parameter

Technische Parameter		Indikatoren
Eingabe	Nennwert	Spannungs eingangs bereich	Aktuelle Eingabe
		DC 0-1000V Siehe den physischen Schaltplan	Shunt:0-75mV; Hall-Sensor: 0-20mA, 4-20mA, 0-5V,0-10V und so weiter.
	Überlastung	1,2-mal bewertet (kontinuierlich); 2-mal bewertet/1 Sekunde;
	Strom verbrauch	Spannung: ≤ 0,2 VA, Strom ≤ 0,1 VA
Genauigkeit klasse		Klasse 1
Funktion	Anzeige	8-Bit-Segment LCD-Bildschirm (LCD)
	Kommunikation schnitts telle	RS485, Infrarot
	Kommunikation protokoll	Modbus-RTU,DL/T 645-2007
	Schalter	Schalter ausgang	2 Relais ausgänge, 2A/30VDC oder 2A/250VA
		Schalter eingang	2 trockene Kontakte in gänge
	Impuls ausgang	Ein zweiter Impuls ausgang, ein Energie impuls ausgang
		Sehen Sie die Anzeige SYS->PLUS in der Menü einstellung des Messgeräts Zum Beispiel: Das Messgerät zeigt 100an, das 100Imp/kWH ist
Strom versorgung	Spannungs bereich	AC/DC 85-265V oder DC24V(± 10%) oder DC48V(± 10%)
	Strom verbrauch	≤ 3W
Leistungs frequenz standhalten Spannung		Strom versorgung // Spannungs eingang // Aktueller Eingang // Relais ausgang und Schalter eingang // Kommunikation schnitts telle//Impuls ausgang 3kV/1minStrom versorgung // Relais ausgang // Spannungs eingang // Stroma ingang 3kV/1minPuls ausgang // Kommunikation schnitts telle // Schalter eingang 2kV/1min
Isolation widerstand		≥ 40M Ω
Durchschnitt liche barrierefreie Arbeitszeiten		≥ 50000h
Umwelt	Temperatur	Normale Betriebs temperatur: -25 °C ~ + 65 °C; Begrenzen Sie die Arbeits temperatur: -40 °C ~ + 70 °C; Lagerte mperatur: -40 ° c ~ + 80
	Luft feuchtigkeit	≤ 93% RH, keine Kondensation, kein ätzendes Gas
	Höhe	≤ 2500m

2. Puls konstante

Maximale Leistung	999,9 W	10000	Impf/kWh
	9.999kW	1000	Impf/kWh
	99,99 kW	100	Impf/kWh
	999,9 kW	10	Impf/kWh
	9999kW	1	Impf/kWh

Details von Acrel DJSF1352-RN UL DC Power Energy Meter

Acrel Smart Meter Details

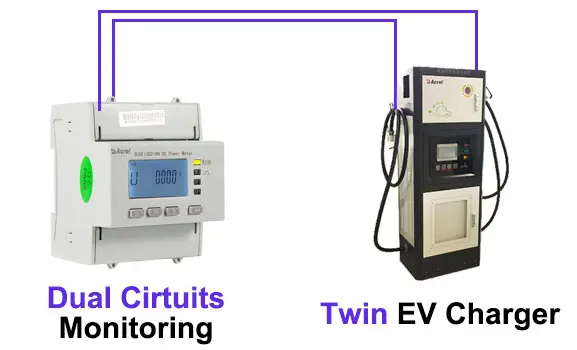

Überwachung von dualen unabhängigen DC-Schaltkreisen ● Für Twin EV Ladegerät & Akku ● Spannungs eingang: DC 0 ~ 1000V ● Aktuelle Eingabe (durch Shunt): 0 ~ 75mV ● Aktuelle Eingabe (durch Hall-Sensor): 0 ~ 5V, 0 ~ 10V, 0 ~ 20mA, 4 ~ 20mA

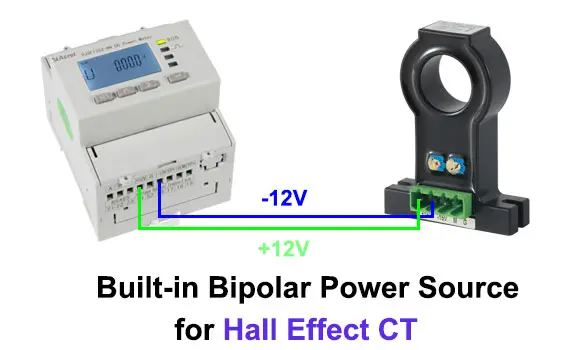

Eingebaute bipolare Stromquelle ● Strom versorgung für Hall Effect CT ● Reichweite: DC -12V ~ DC 12V

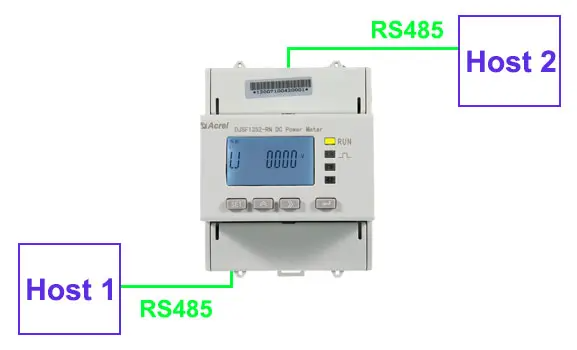

Optionale Dual-Kommunikation RS485 ● Protokoll: MODBUS-RTU ● 1 RS485 (Standard)

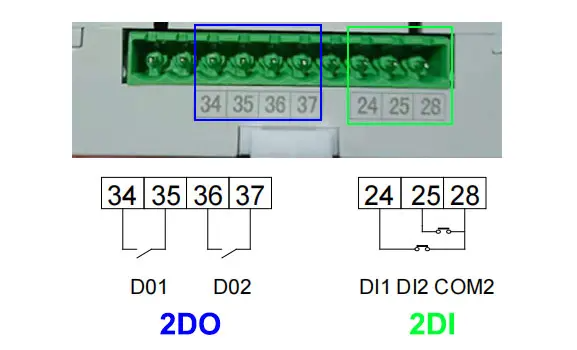

DO/DI-Funktion ● 2 DO (2A/30V DC; 2A/250V AC) ● 2 DI (trockener Kontakt)

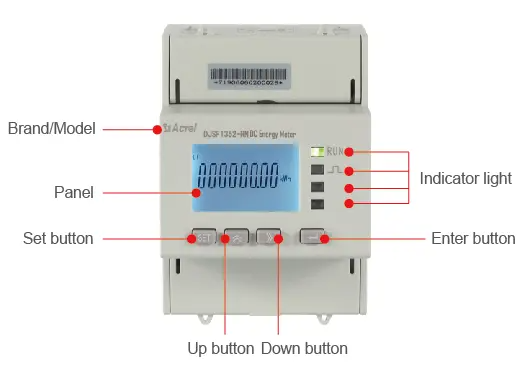

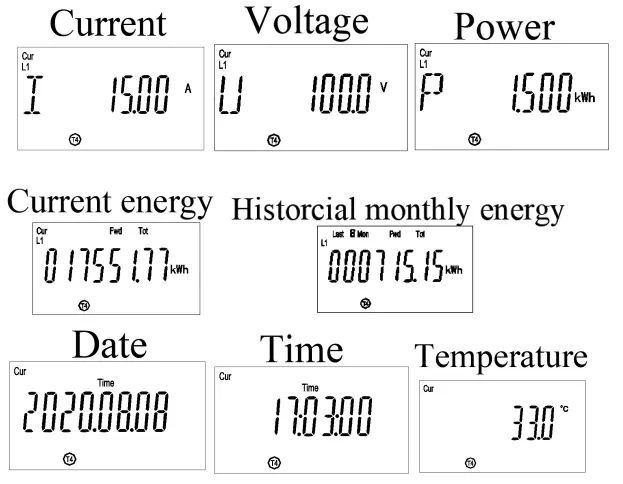

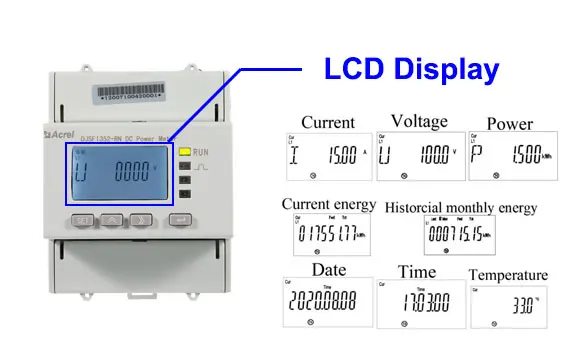

LCD-Anzeige ● Parameter anzeige ● Programmier schnitts telle

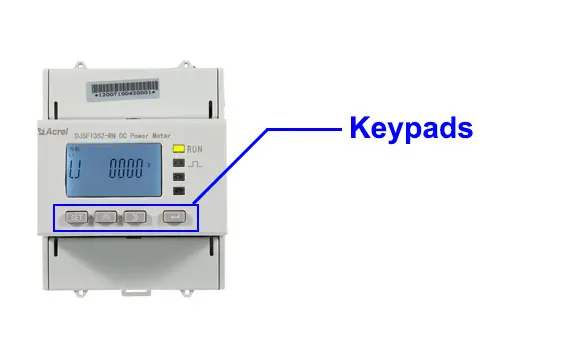

Tastaturen HMI für die Programmierung ● Parameter anzeige einstellung ● Kommunikation
