AMC72-DV DC-Volmeter-Analysator

Name: AMC72-DV DC-Volmeter-Analysator
Brand: Acrel Co.,Ltd.

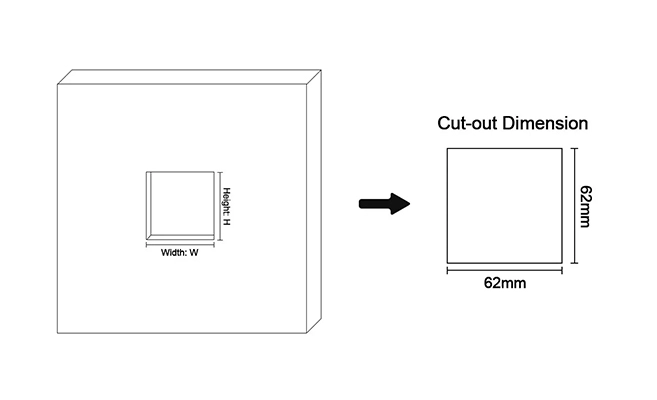

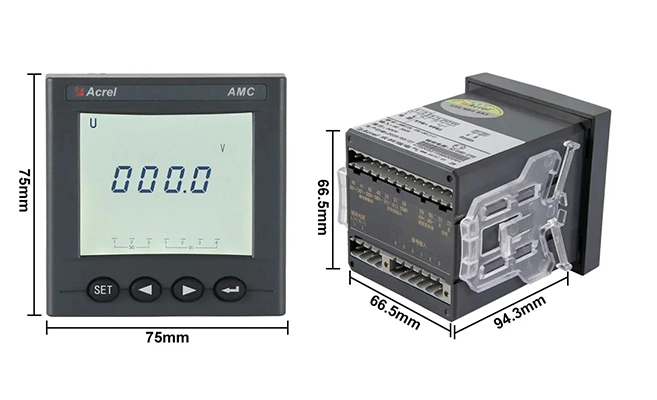

Features Specifications Drawings

Merkmale des AMC72-DV DC-Volmeter-Analysators

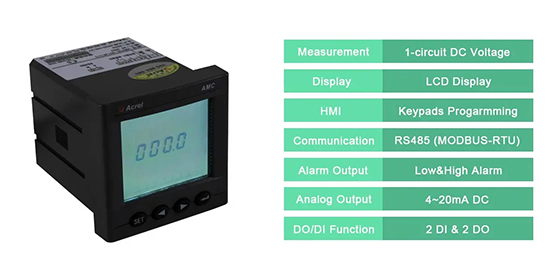

Features of AMC72-DV DC Volmeter Analyzer

1. Funktions übersicht

Funktion	Beschreibung & Wert
Messung	Gleich spannung
Anzeige	LCD-Anzeige
Kommunikation (optional)	RS485,Modbus-RTU-Protokoll;(1 Start bit,8 Daten bit,1 Stopp bit, keine Parität) Baud-Rate 2400/4800/9600/19200 bps usw.
Alarm ausgang (optional)	1 Kanal passives Relais, Kontakt kapazität 3A/30VDC,3A/250VAC, Wird für Hoch-, Niedrig-, Unwucht alarm usw. verwendet.
Analoge Ausgabe (optional)	DC4 ~ 20mA,(Last <500Ω) (Hinweis: Abgeschälter Draht wird speziell für den obigen Signale ingang und-ausgang ausgewählt)
DI/DO-Umschaltung (optional)	DI (Digitaler Eingang): 2-Kanal-Digitaleingang mit trockenem Kontakt mit eingebautem Netzteil DO (Digital ausgang): 2-Kanal-Digitalausgang mit KEINEM Relais kontakt. Kapazität: 3A/30VDC,3A/250VAC

2. Haupt parameter

Parameter	Beschreibung & Wert

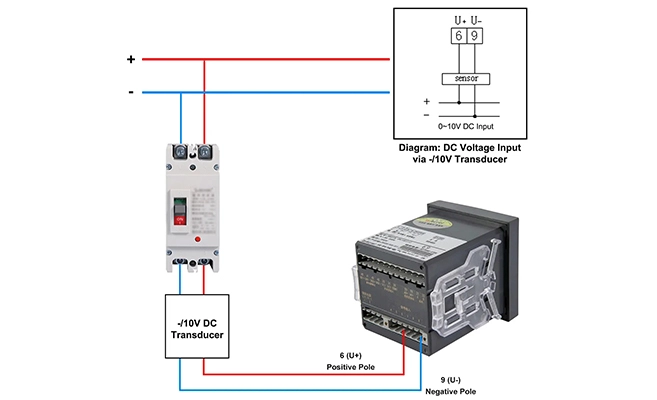

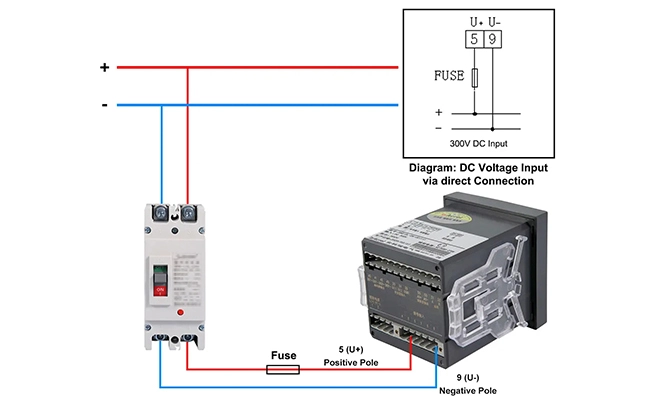

Eingabe	Nennspannung	DC-Spannungs eingang: 10V DC (über DC-Wandler); 300V oder 1000V DC (direkte Verbindung)
	Überlastung	Spannungs überlastung: 1,2-facher Nennwert (kontinuierlich); 10-mal Nennwert/1 Sekunde
	Frequenz	45 ~ 65Hz
	Strom verbrauch	Der Strom verbrauch jeder Spannungs eingangs schaltung beträgt weniger als 0,5 VA
Genauigkeit	Spannungs messung	0,5%
Strom versorgung	Spannungs bereich	AC/DC 85-265V
Strom versorgung	Strom verbrauch	<5VA
Isolation widerstand		≥ 100MΩ
Leistungs frequenz standhalten Spannung		Zwischen Strom versorgungs satz von Klemmen und Signale ingang, Ausgangs satz von Klemmen 2kV/1min (RMS) Zwischen der Schale und allen Anschlüssen (außer dem Satz von Klemmen Referenz spannung weniger als 40V) AC 4kV

3. Umwelt

Zustand	Beschreibung & Wert
Temperatur	Betrieb: -10 ° c ~ + 55 ° c; Lagerung: -25 °C ~ + 70 °C
Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
Höhe	≤ 2500m
