AMC72-DI DC Ampere meter Analyzer

Messung: Gleichstrom 1 Schaltung
Genauigkeit: 0,5%
Nennstrom: 5A DC (direkte Verbindung); 0/4 ~ 20mA DC (über DC-Sensor); 75mV (über Shunt)
Strom versorgung: 85 ~ 265V AC/DC
Kommunikation: RS485 (MODBUS-RTU)
Alarm leistung: Niedrig & Hochs trom alarm
Analoge Ausgabe: 4 ~ 20mA DC
DI/DO-Funktion: 2-Kanal DI & 2-Kanal DO
Standard & Zertifikat: CE-Zertifikate

Features Specifications Drawings

Merkmale des AMC72-DI DC-Ampere meter analysators

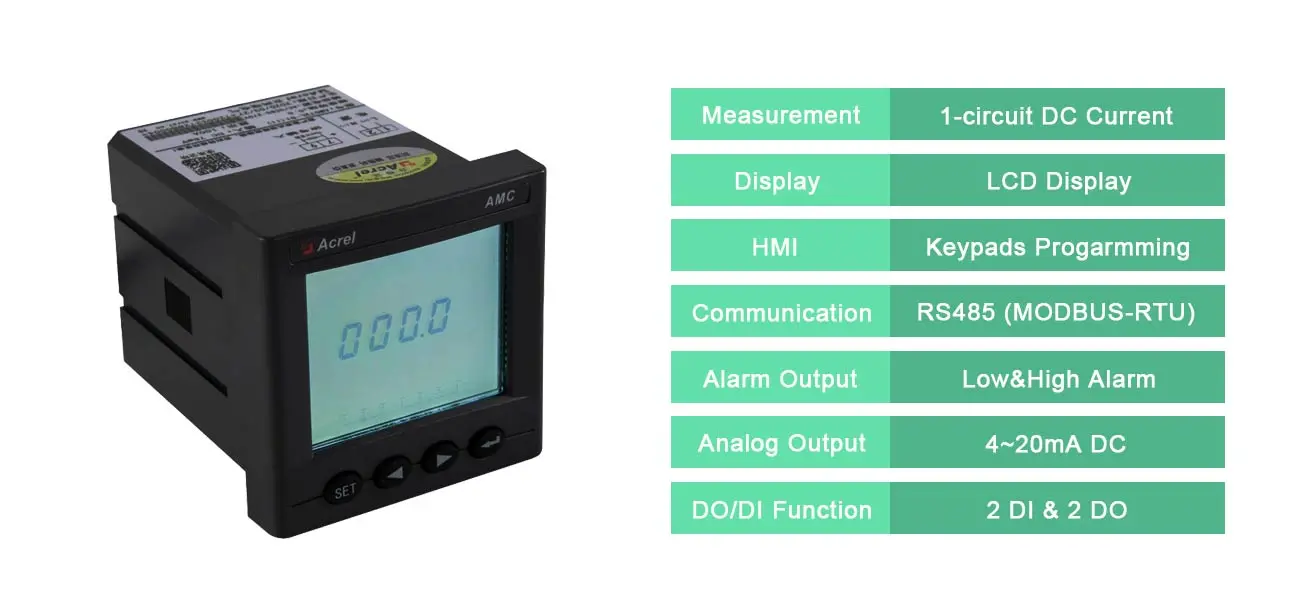

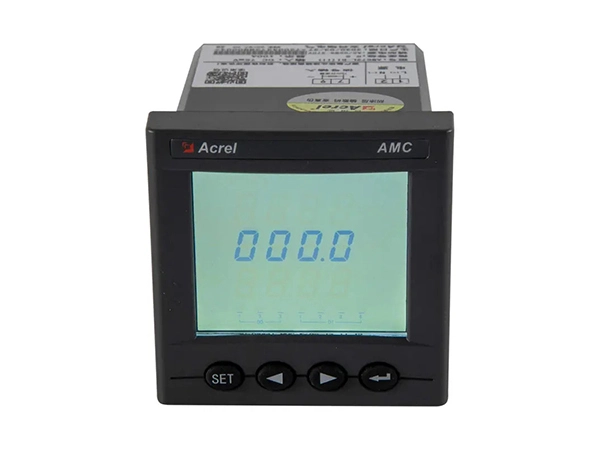

AMC72-DI Dc Current Ammeter

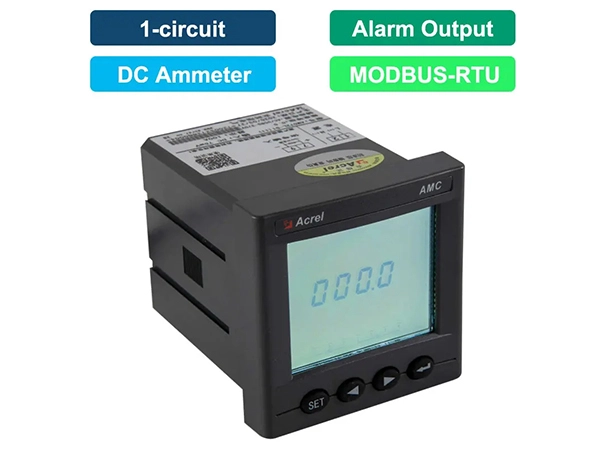

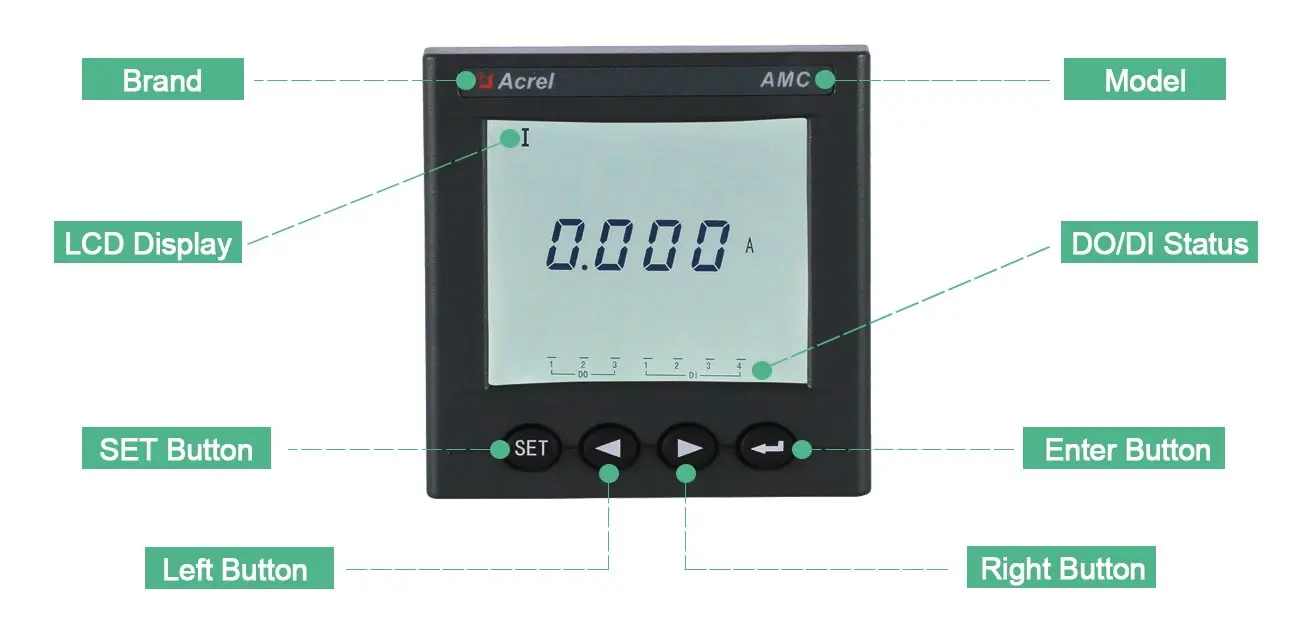

Amc72 Dc Current Ammeter

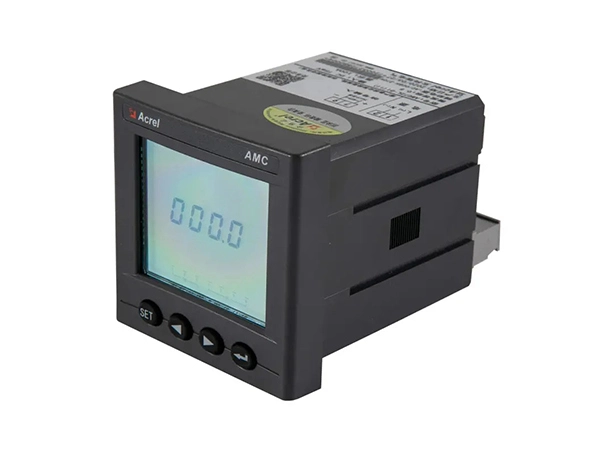

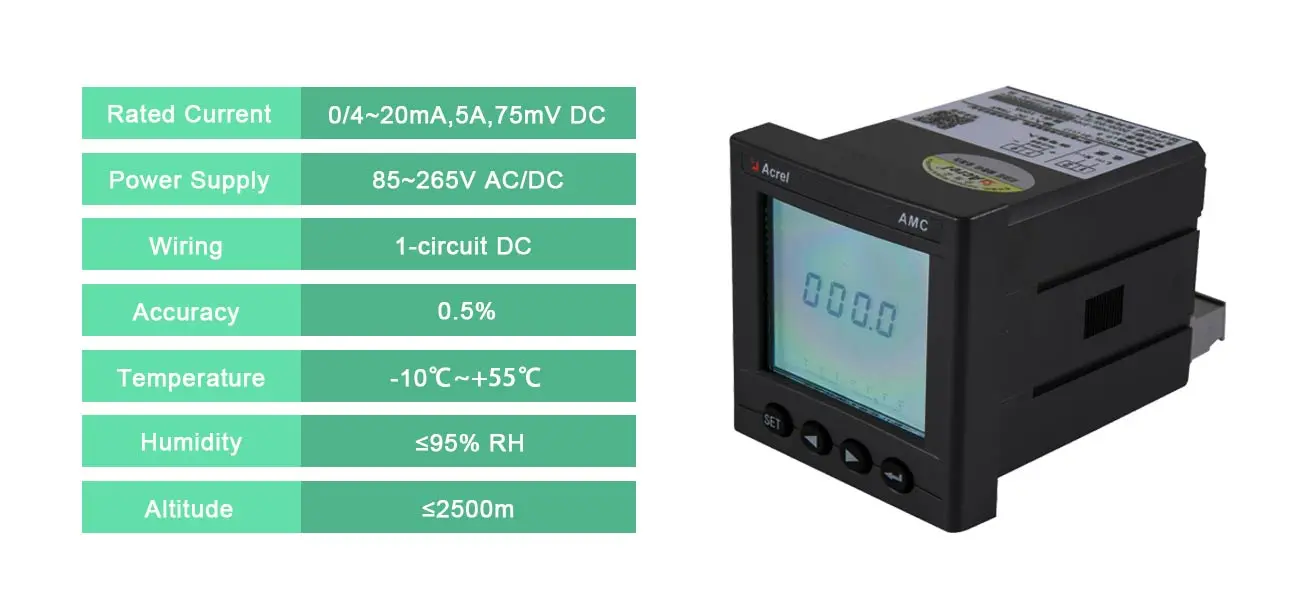

Amc72 Direct Current Ammeter

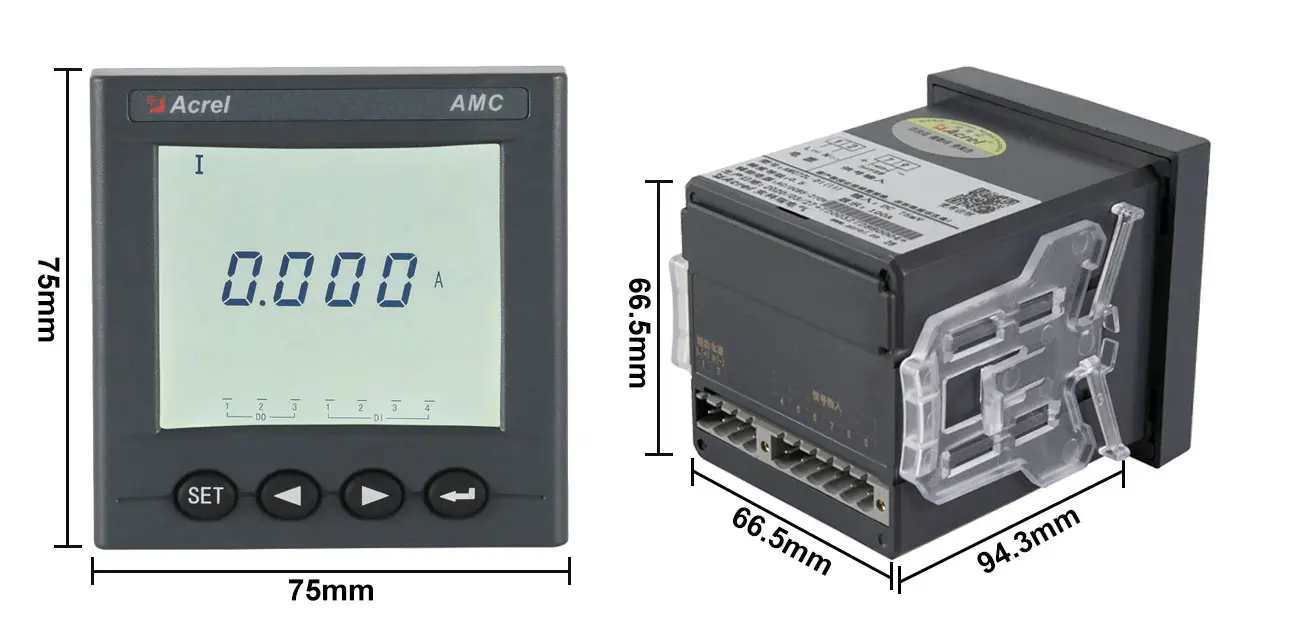

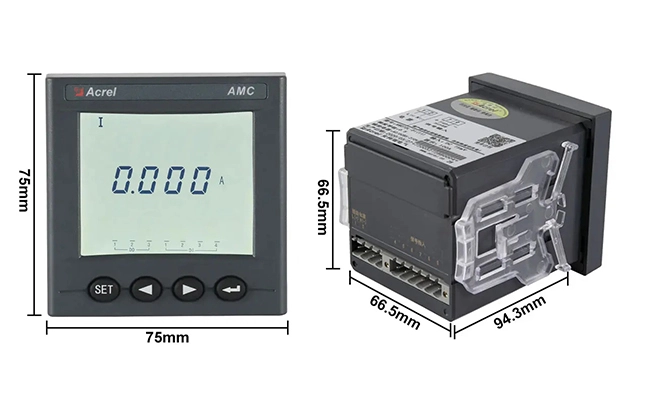

Dimension

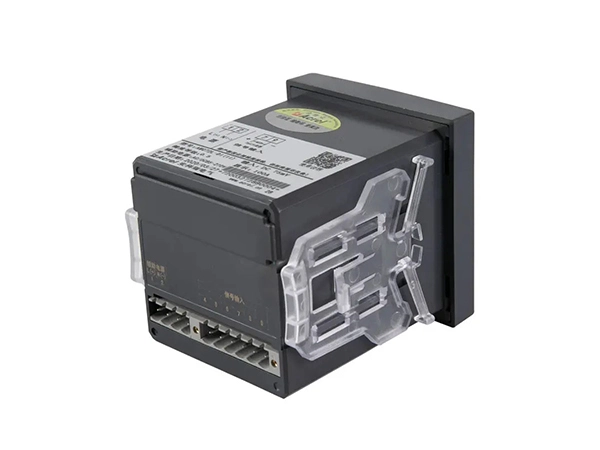

High Current AMC72-DI Dc Ammeter

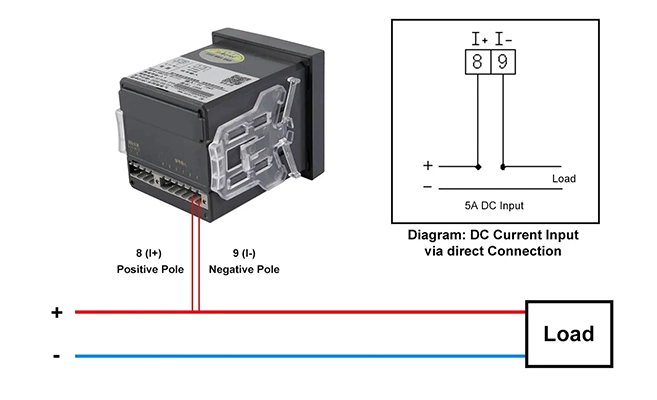

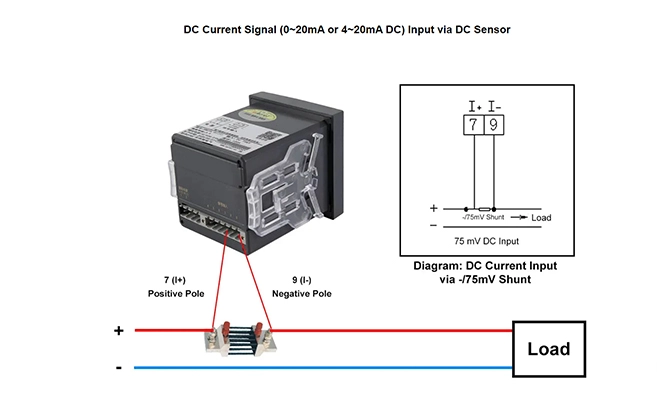

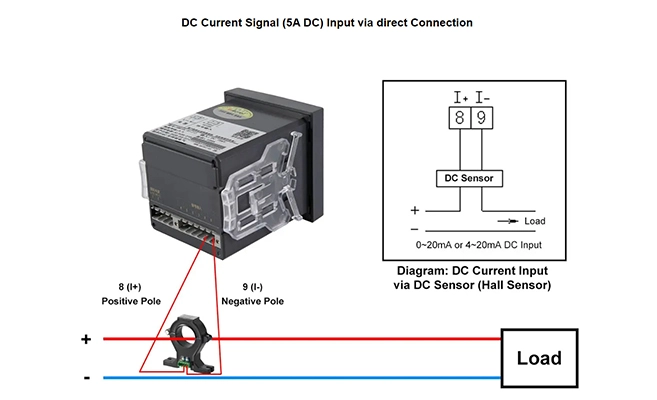

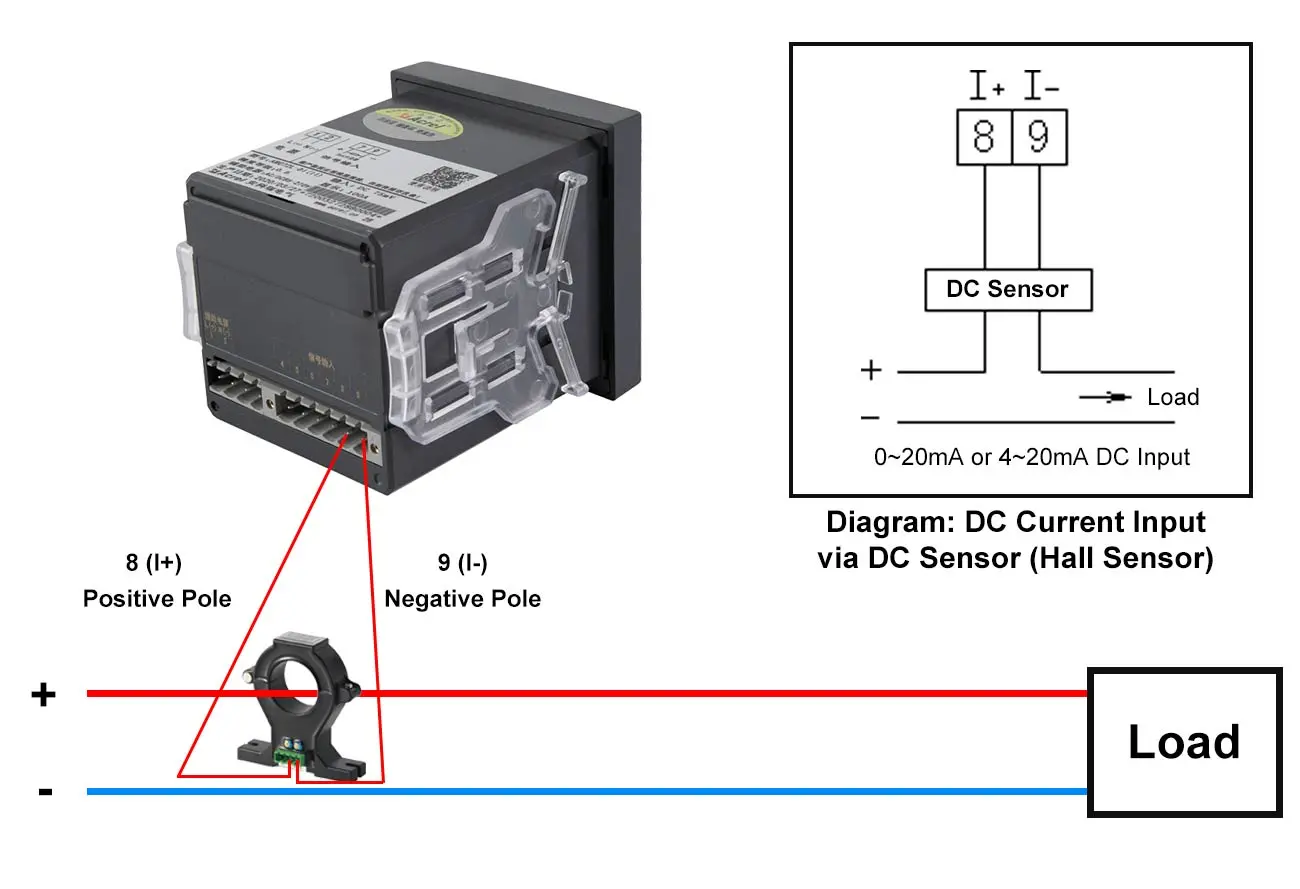

Verdrahtung Illustration

amc72

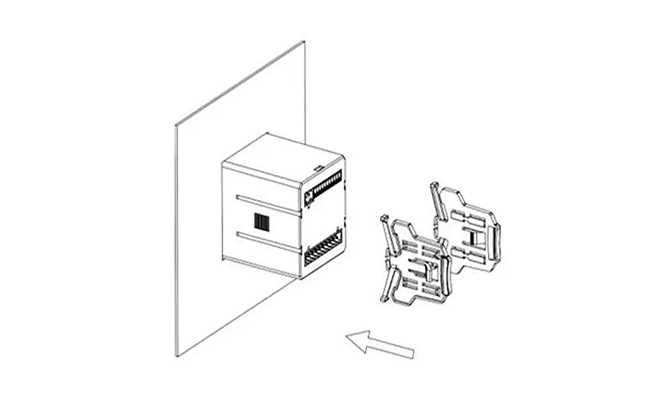

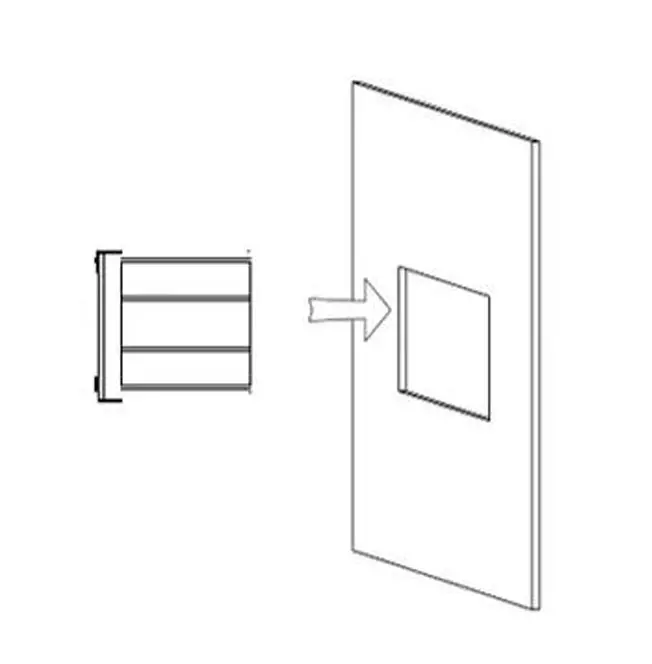

Installation anweisung

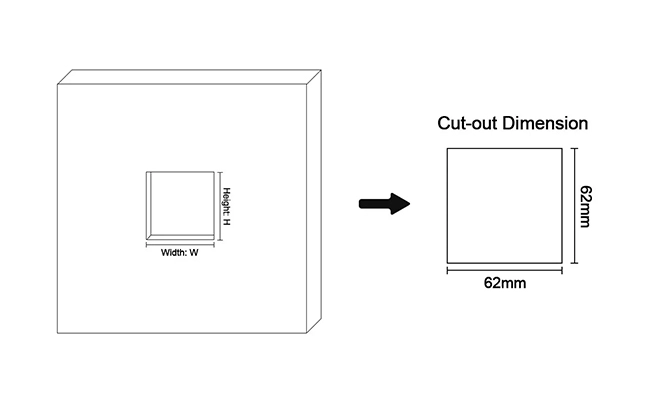

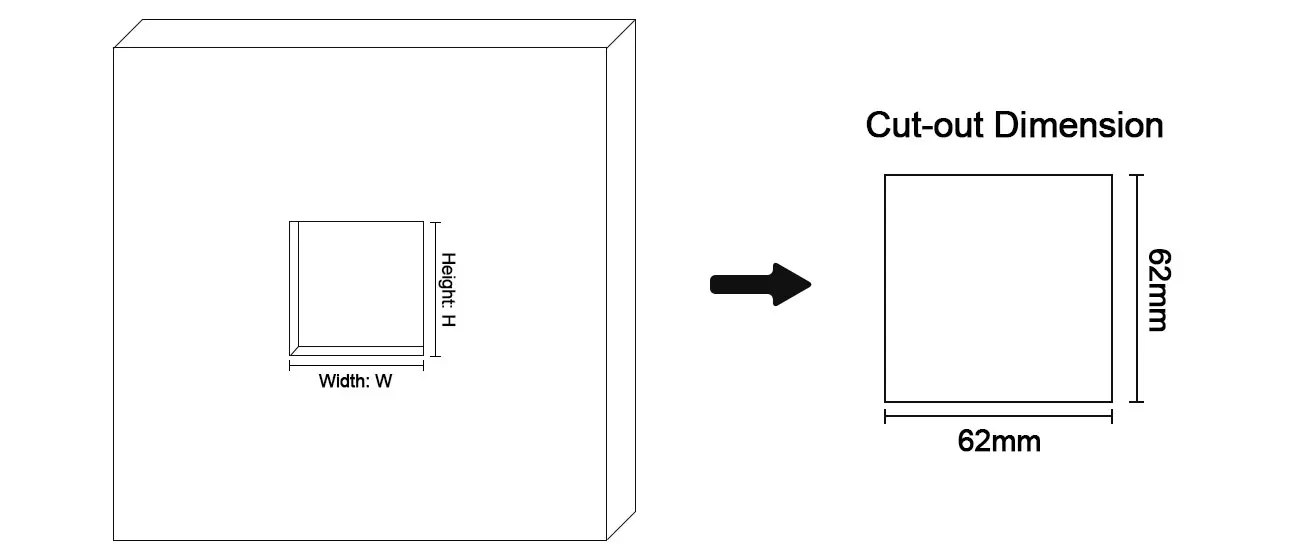

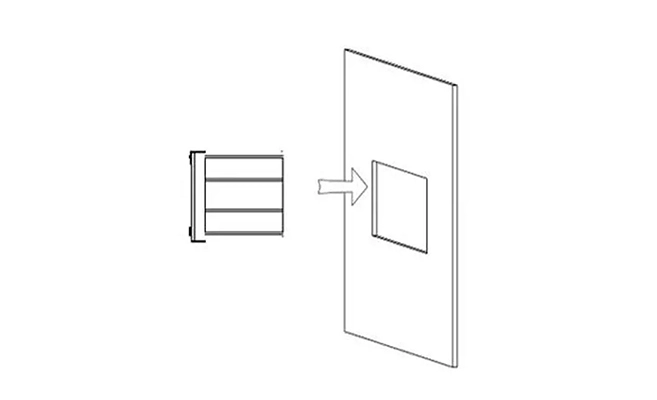

	1. Schneiden Sie ein Loch auf dem Objekt aus, auf dem wir das Messgerät entsprechend der oben genannten Dimension des Meters intallten. 2. Entfernen Sie die Schnalle am Messgerät.

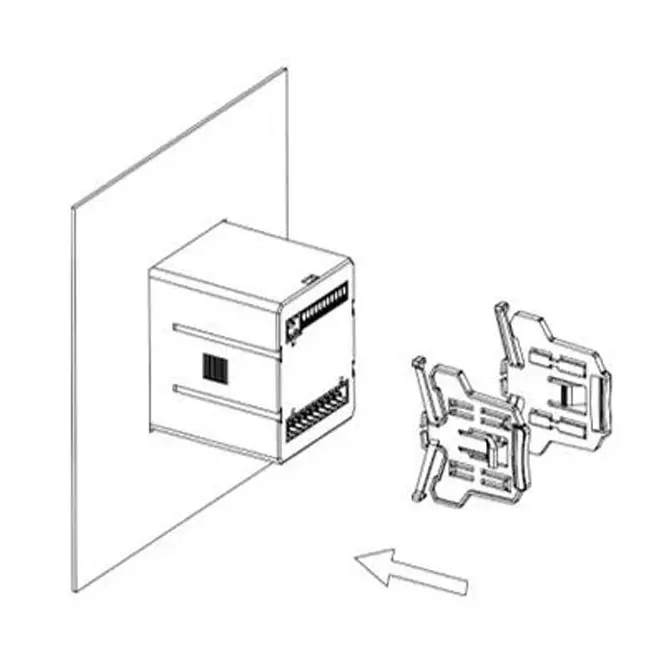

	3. Installieren Sie das Messgerät in das aus geschnittene Loch. 4. Schnallen Sie sich an und fixierte das Messgerät.

1. Funktions übersicht der AMC72-DI

Funktion	Beschreibung & Wert
Messung	Gleichstrom
Anzeige	LCD-Anzeige
Kommunikation (optional)	RS485, Modbus-RTU-Protokoll; (1 Start bit,8 Daten bit,1 Stopp bit, keine Parität) Baud-Rate 2400/4800/9600/19200 bps usw.
Alarm ausgang (optional)	1 Kanal passives Relais, Kontakt kapazität 3A/30VDC,3A/250VAC, Wird für Hoch-, Niedrig-, Unwucht alarm usw. verwendet.
Analoge Ausgabe (optional)	DC4 ~ 20mA,(Last <500Ω) (Hinweis: Abgeschälter Draht wird speziell für den obigen Signale ingang und-ausgang ausgewählt)
DI/DO-Umschaltung (optional)	DI (Digitaler Eingang): 2-Kanal-Digitaleingang mit trockenem Kontakt mit eingebautem Netzteil DO (Digital ausgang): 2-Kanal-Digitalausgang mit KEINEM Relais kontakt. Kapazität: 3A/30VDC,3A/250VAC

2. Haupt parameter der AMC72-DI

Parameter	Beschreibung & Wert
Eingabe	Nennstrom	Gleichstrom-Eingang: 5A DC (direkte Verbindung); 0 ~ 20mA oder 4 ~ 20mA DC (über DC-Sensor); 75mV DC (über Shunt)
	Überlastung	Aktuelle Eingangs überlastung: 1,2-facher Nennwert (kontinuierlich); 10-facher Nennwert/1 Sekunde
	Frequenz	45 ~ 65Hz
	Strom verbrauch	Der Strom verbrauch jeder Strom eingangs schaltung beträgt weniger als 0,5 VA
Genauigkeit	Aktuelle Messung	0,5%
Strom versorgung	Spannungs bereich	AC/DC 85-265V
Strom versorgung	Strom verbrauch	<5VA
Isolation widerstand		≥ 100MΩ
Leistungs frequenz standhalten Spannung		Zwischen Strom versorgungs satz von Klemmen und Signale ingang, der Ausgangs satz von Klemmen 2kV/1min (RMS) Zwischen der Schale und allen Anschlüssen (außer dem Satz von Klemmen Referenz spannung weniger als 40V) AC 4kV

3. Umwelt

Zustand	Beschreibung & Wert
Temperatur	Betrieb: -10 ° c ~ + 55 ° c; Lagerung: -25 °C ~ + 70 °C
Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
Höhe	≤ 2500m
