Acrel ADW310 drahtloses intelligentes einphasiges Stromzähler

Name: Acrel ADW310 drahtloses intelligentes einphasiges Stromzähler
Brand: Acrel Co.,Ltd.

● IoT 1-Phasen Smart Meter

● 4G, WiFi ,RS485 (MQTT, MODBUS)

● Gepaarte CT 100A AC

Kontaktieren Sie uns Manueller Download

Features Specifications Details Download

Merkmale von Acrel ADW310 drahtloses intelligentes einphasiges Stromzähler

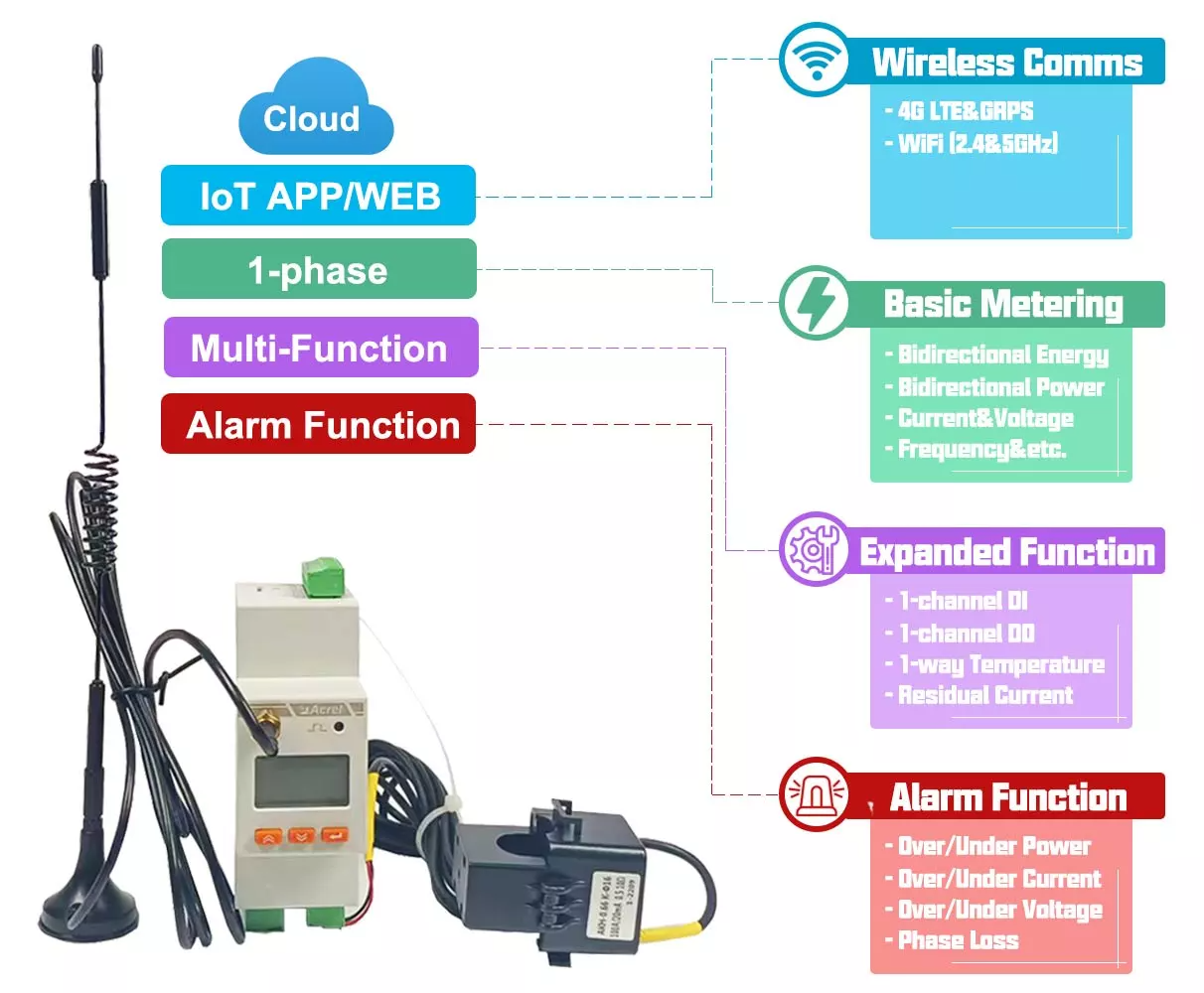

Wireless Single Phase Energy Meter

ADW310 drahtloser Energie zähler wird haupt sächlich verwendet, um die aktive Energie des Niederspannung netzes zu messen. Es hat die Vorteile von geringer Größe, hoher Präzision, reichhaltigen Funktionen usw. und verfügt über viele optionale Kommunikation methoden. Es kann Kommunikation RS485, Lora, 4G und andere drahtlose Kommunikation methoden unterstützen. Der aktuelle Abtast modus des Transformators ist für Benutzer bequem zu installieren und zu verschiedenen Anlässen zu verwenden. Es kann flexibel im Verteiler kasten installiert werden, um die Anforderungen der Strom messung, der Betriebs-und Wartungs überwachung oder der Strom überwachung für verschiedene Bereiche und unterschied liche Lasten zu erfüllen.

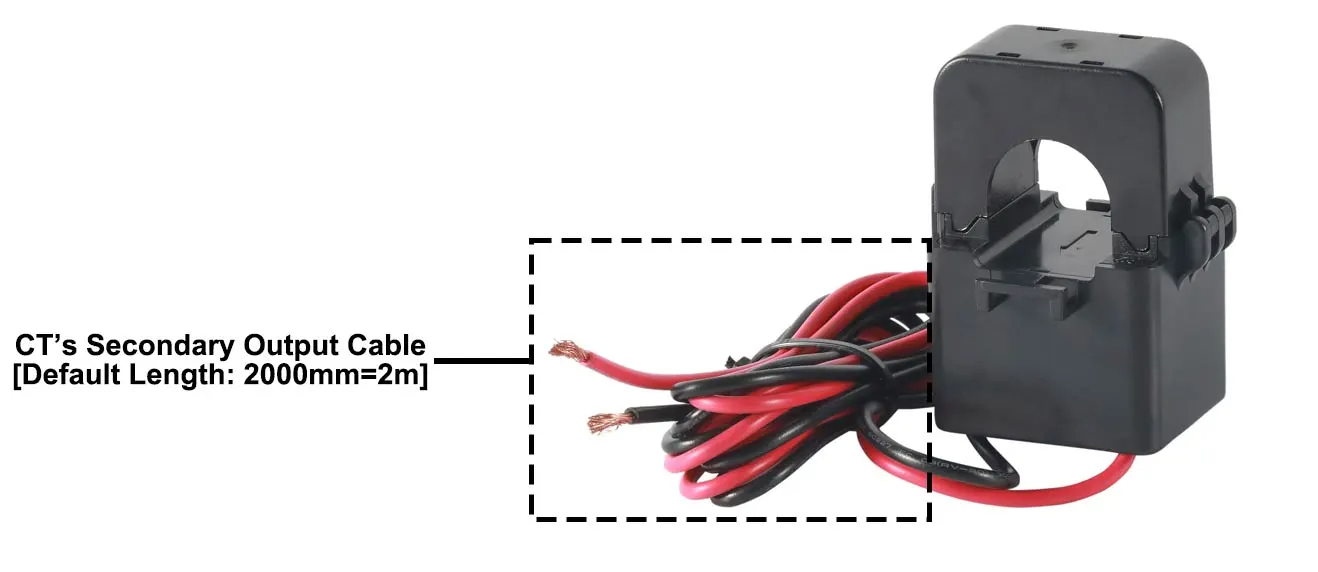

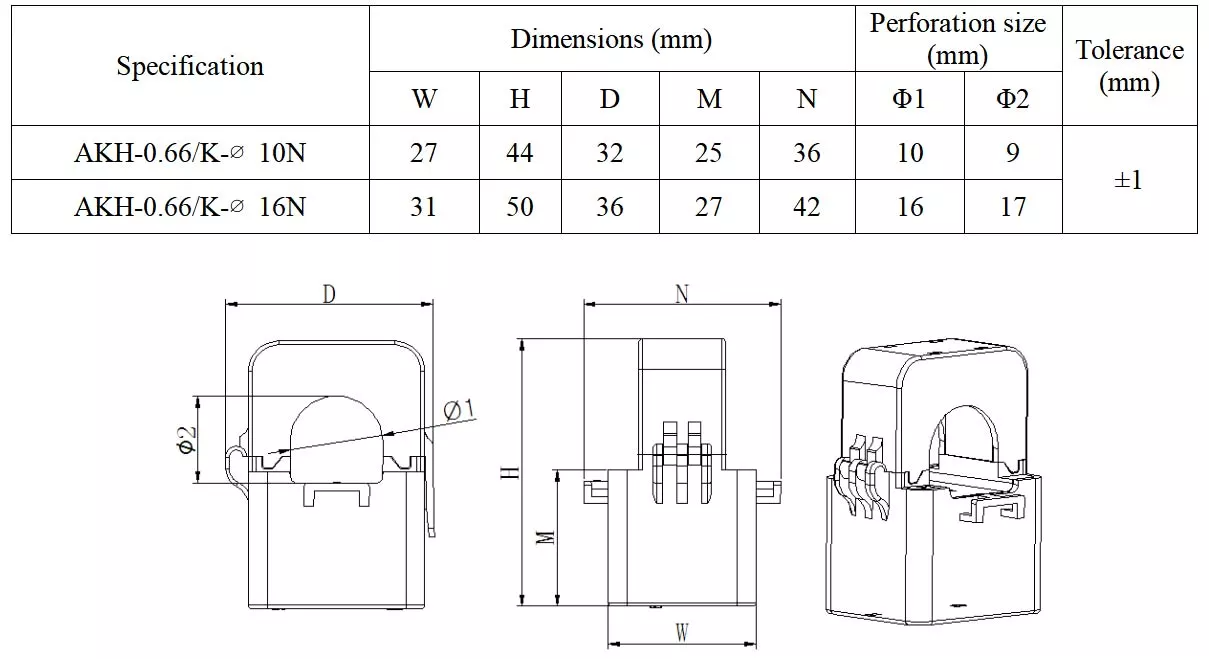

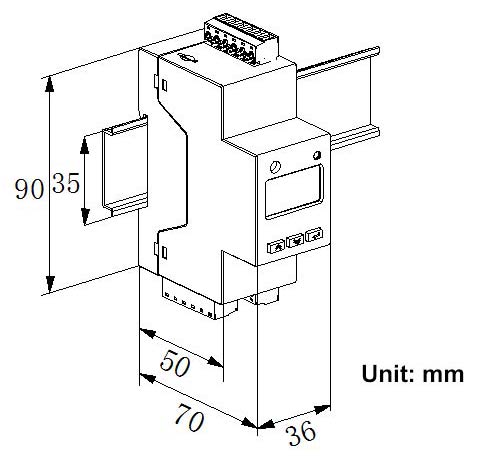

Form & Ausschnitt

Funktion

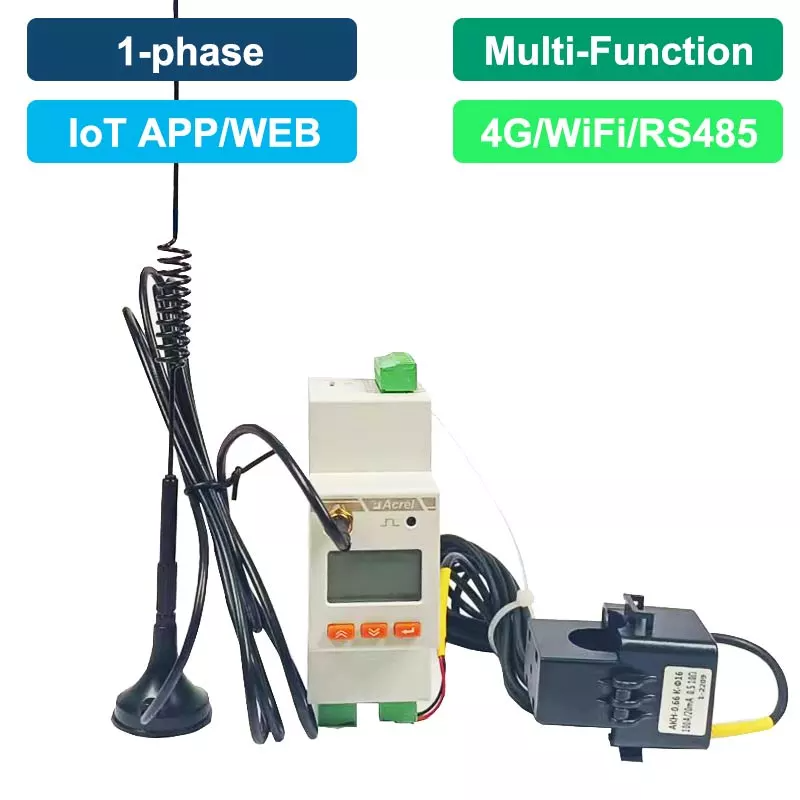

Iot Based Smart Energy Meter

● Drahtlose Kommunikation. : 4G, WiFi (MQTT, MODBUS-TCP)

● Verdrahtete Kommunikation. : RS485 (MODBUS-RTU)

● Nennspannung: 220 ~ 264Vac L-N

● Nennstrom: 20(100)A AC (über gepaartes CT)

● Messung: 1-phasige aktive & reaktive Energie, Aktiv-und Reaktiv leistung, Strom, Spannung, Frequncy, Leistungs faktor, scheinbare Leistung

● I/O-Funktion: 1-Wege-DI & 1-Wege-DO

● Temperatur: 2-Wegekabel Temperatur messung

● Impuls ausgang: Aktive Impuls ausgabe

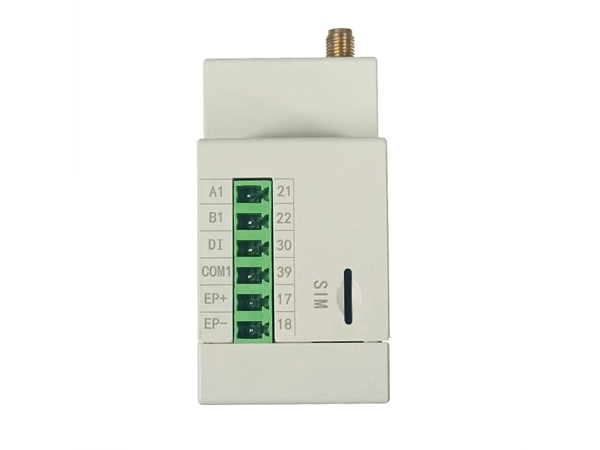

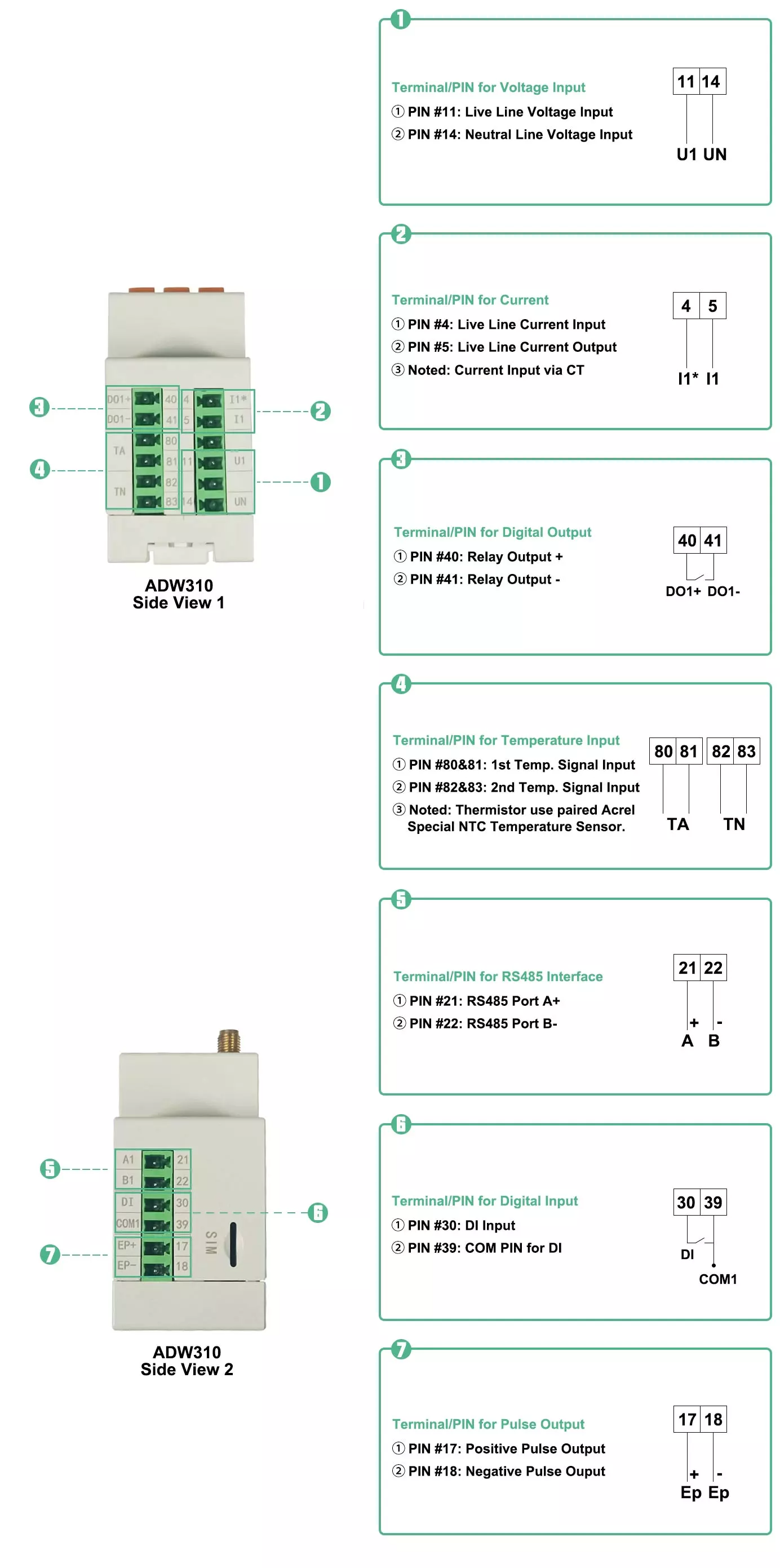

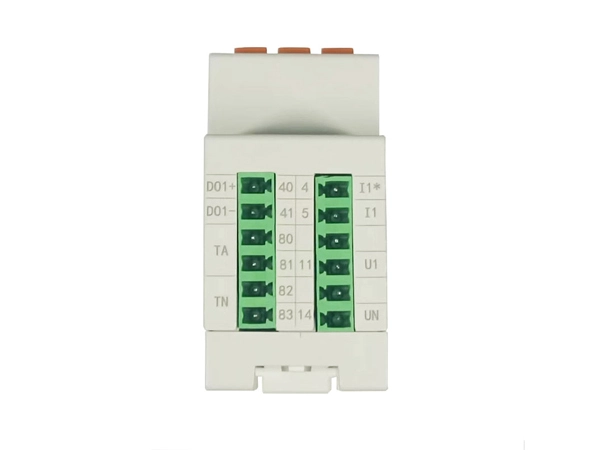

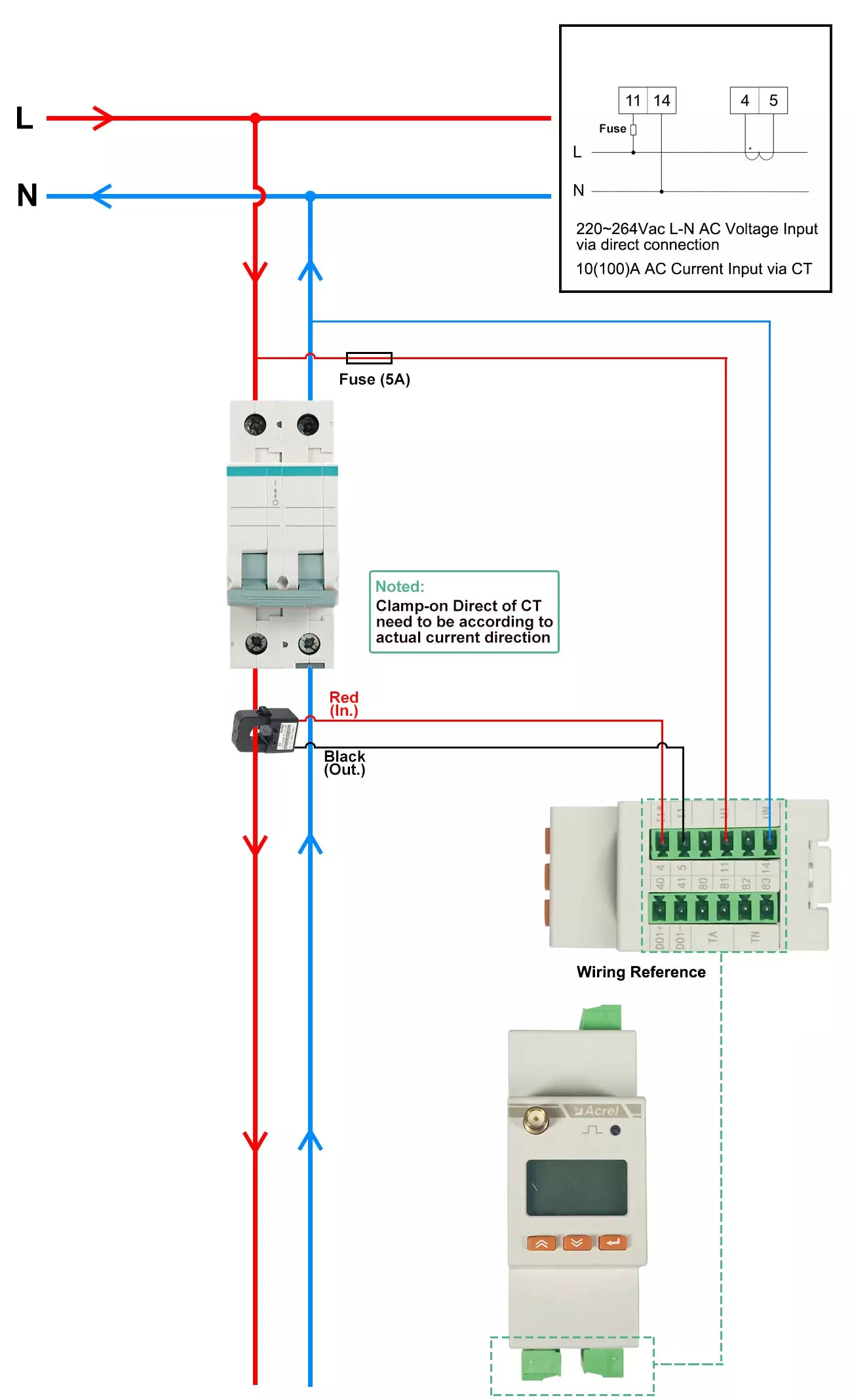

PIN/Terminal Übersicht der ADW310 Serie

Iot Electricity Meter

Iot Based Electricity Energy Meter Using Esp12 And Arduino

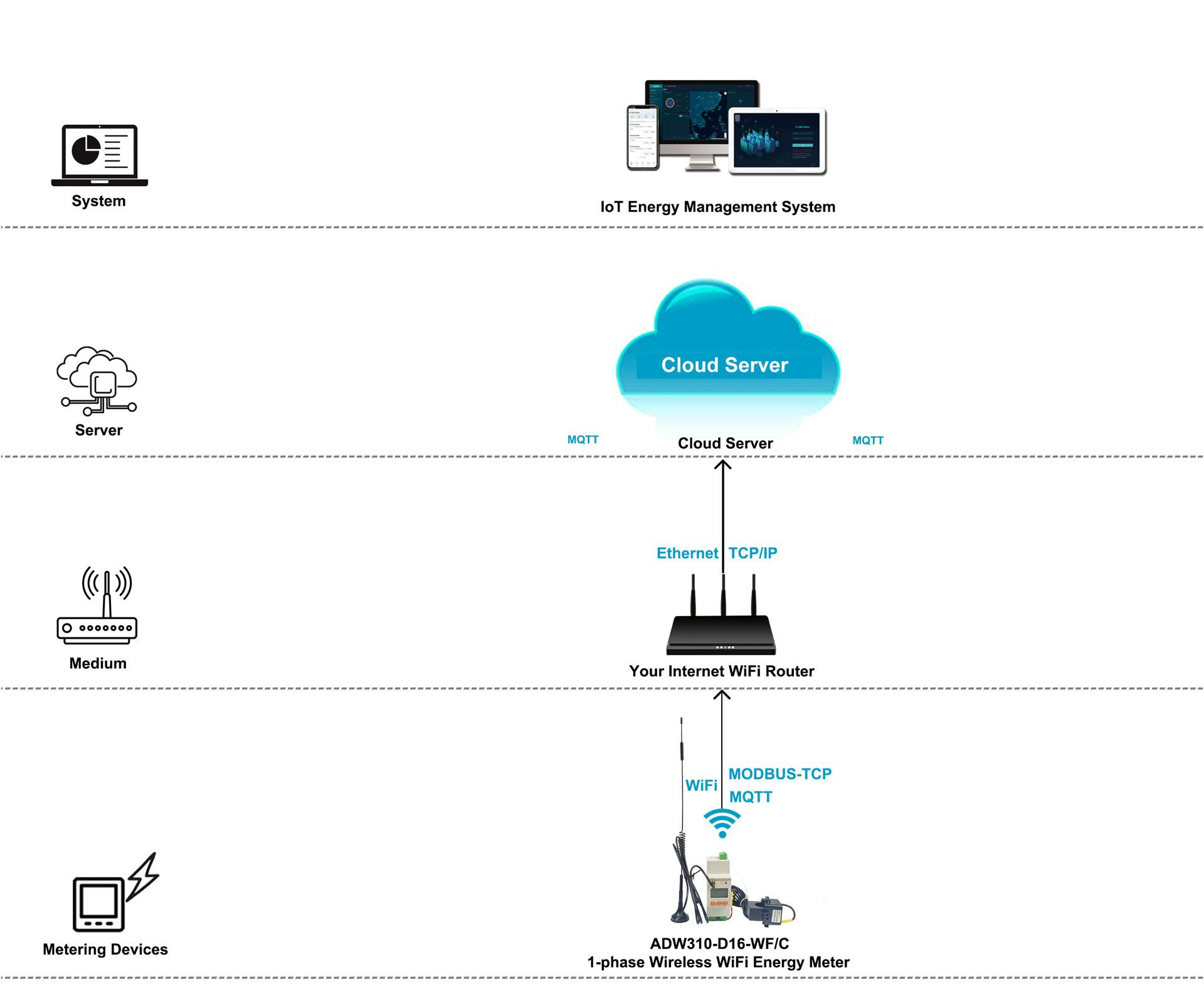

Electricity Meter Iot

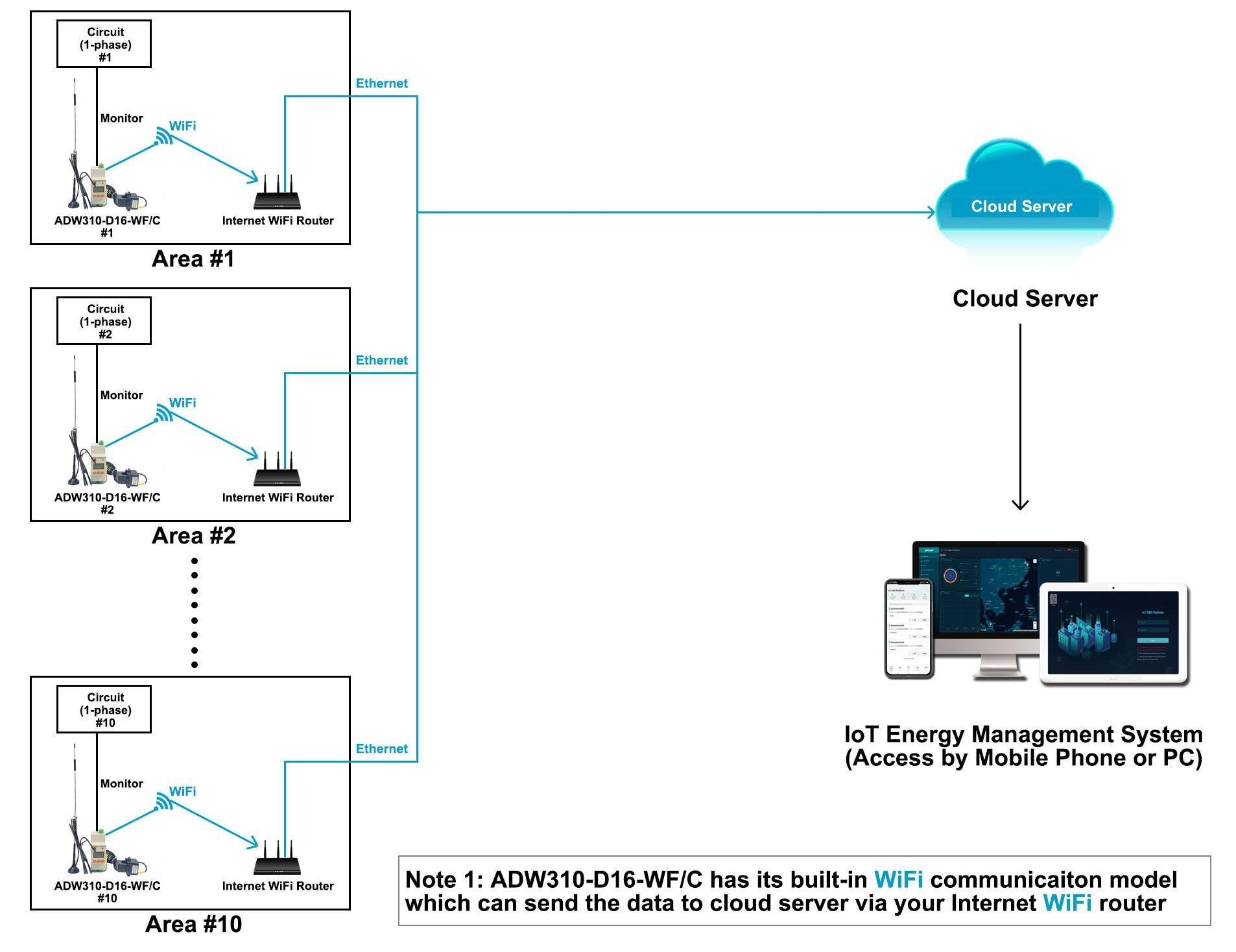

Iot Based Electricity Energy Meter

Applications Of Iot Based Prepaid Energy Meter

Spezifikationen von Acrel ADW310 drahtloses intelligentes einphasiges Stromzähler

1. Funktions übersicht

Funktion

Beschreibung

Messung

(Standard)

Einphasige Wechselstrom-Aktiv-und Reaktiv energie (vorwärts und rückwärts), Aktiv leistung, Reaktiv leistung, Strom, Spannung, Frequenz, Leistungs faktor, Geräte leistung, Frequenz

Messung

(Optional)

Temperatur messung: 2-Kanal (Live-Leitung, Neutral leitung) Kabel temperatur überwachung; Therm istor:NTC; Bereich: -40 ~ + 99 ° C; Genauigkeit: ± 2 ° C

Kommunikation

(Standard)

RS485 Port mit Modbus-RTU-Protokoll-1 Start bit,8 Daten bit,1 Stopp bit, keine Parität; Baud Rate 1200 ~ 38400 bps etc.

Infrarot-Kommunikation-Konstante Baud-Rate 1200 bps

Kommunikation

(Optional)

4G LTE - Normal Communicaiton-Modul Unterstützung: LTE-FDD: B1/B3/B5/B8; LTE-TDD:B34/B38/B39/B40/B41

4G LTE-Globale Kommunikation modul Unterstützung: LTE-FDD:B1/B3/B5/B7/B8/B20/B28; LTE-TDD:B38/B40/B41

WiFi-Unterstützung 2,4 GHz oder 5GHz

Protokoll (für drahtlose Kommunikation): MQTT und MODBUS-TCP

(Standard)

LCD-Display und LED-Indikator

HMI

(Standard)

Keypads-Programmierung: Einstellung des CT/PT-Verrechnung, Kommunikation, Phasen verkabelung und etc

Software

(Standard)

Anpassungs software: Einstellung von Daten-Upload-Intervall, WiFi-Konfiguration (Konto & Passwort), Server-Adresse, Port und etc

Alarm funktion

(Standard)

Unter spannung, Überspannung, Unter strom, Übers trom, Unter last, Überlastung, Kommunikation Abschaltung und etc

I/O-Funktion

(Optional)

1-Kanal DI (Digitaler Input)

1-Kanal DO (Digital Output)

2. Haupt parameter

Parameter	Beschreibung & Wert
Spannung Eingabe	Nennspannung	220 ~ 264Vac L-N
	Referenz frequenz	45 ~ 65Hz
	Strom verbrauch	<0,5 VA (jede Phase)
Aktuell Eingabe	Nennstrom	20(100)A AC
	Starts trom	1% Ib (Klasse 0,5); 4% Ib (Klasse 1)
	Strom verbrauch	<1VA (jede Phase)
Phase Verdrahtung	1 P2W	1-Phasen-2-Draht
Messung Leistung	Standard	GB/T 17215.322-2008,GB/T 17215.321-2008
Messung Leistung	KWh Genauigkeit	Klasse 1
Puls	Breite des Pulses	80 ± 20ms
Puls	Puls konstante	1600mp/kWh;

3. Umwelt

Zustand	Beschreibung & Wert
Temperatur	Betriebs temperatur: -25 ° C ~ + 55 ° C; Lagerte mperatur: -40 ° C ~ + 70 ° C
Luft feuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
Höhe	≤ 2000m

Details von Acrel ADW310 drahtloses intelligentes einphasiges Stromzähler

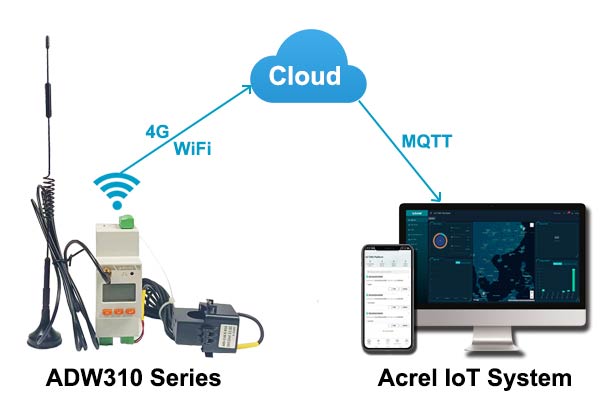

Online-und Remote-Energie überwachung ● Gepaart mit Acrel IoT Energy Monitoring System ● PC-Zugriff über IoT EMS WEB ● Handy-Zugriff über IoT EMS APP ● 4G drahtlose Kommunikation (global) ● WiFi-Verbindung Kommunikation (2,4 GHz) ● Unterstützung MQTT, MODBUS-TCP Protokoll ● Unterstützungs-Standard-Schnitts telle RS485 (MODBUS-RTU)

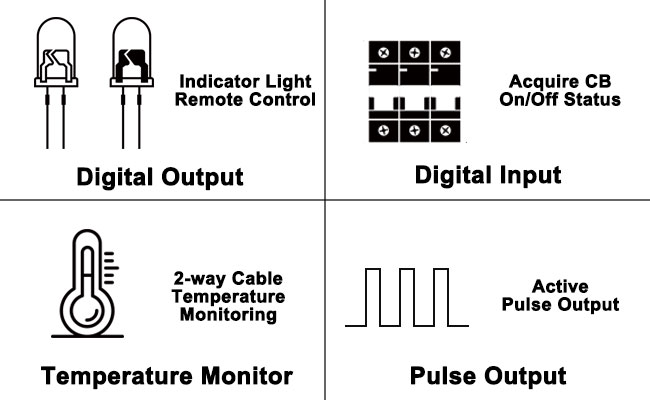

Mehrfache Extra-Funktion ● 1-Kanal DO (Digital Ouput) ● 1-Kanal-DI (Digitaler Eingang) ● 2-Kanal-Kabeltemperatur-Überwachung ● Aktive Impuls ausgabe

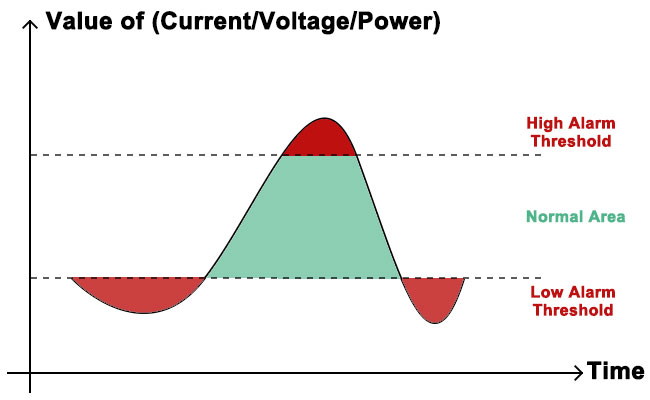

Alarm funktion ● Über/unter Strom ● Über-/Unter spannung ● Über/unter Strom
