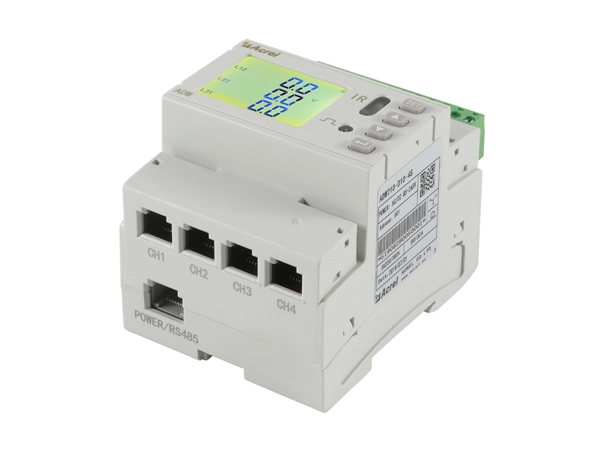

adw210 digital electric meter remote control

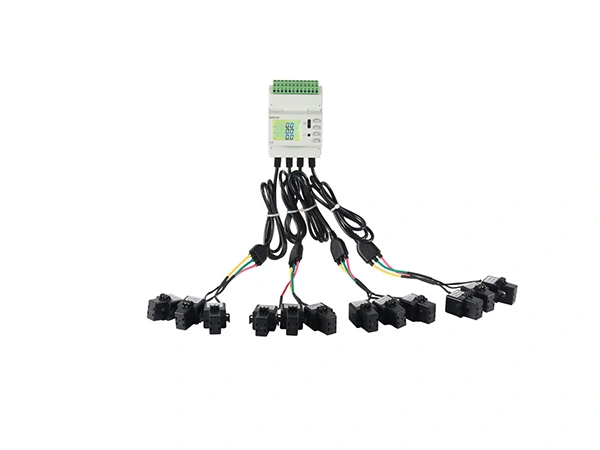

adw210 din rail three phase energy meter

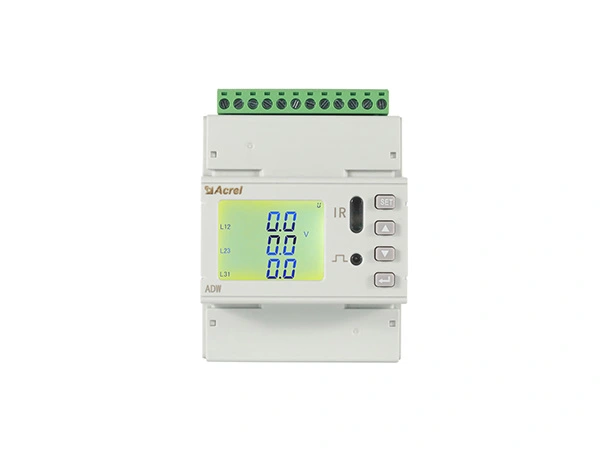

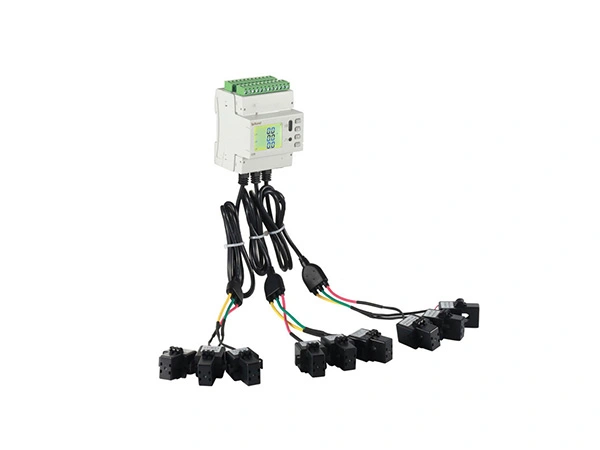

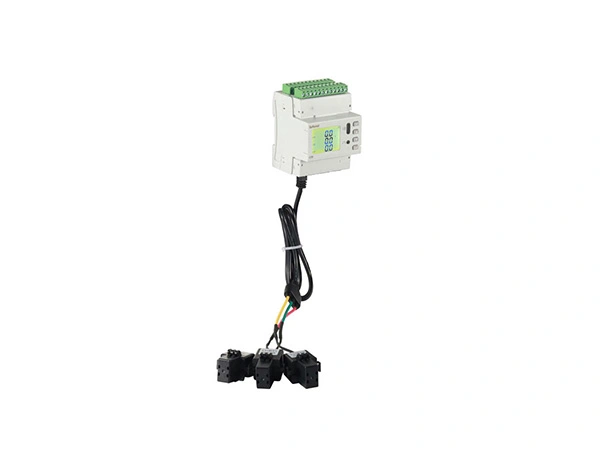

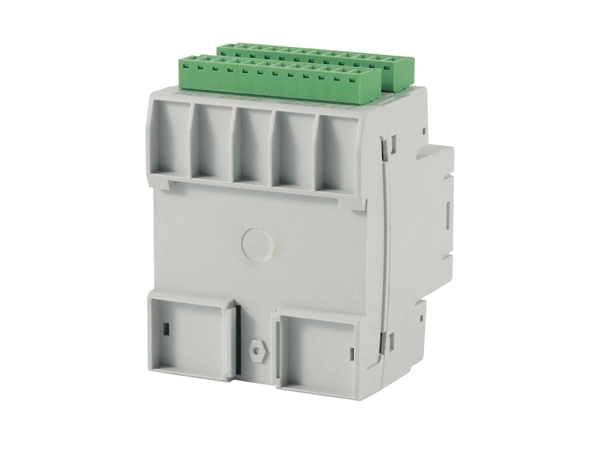

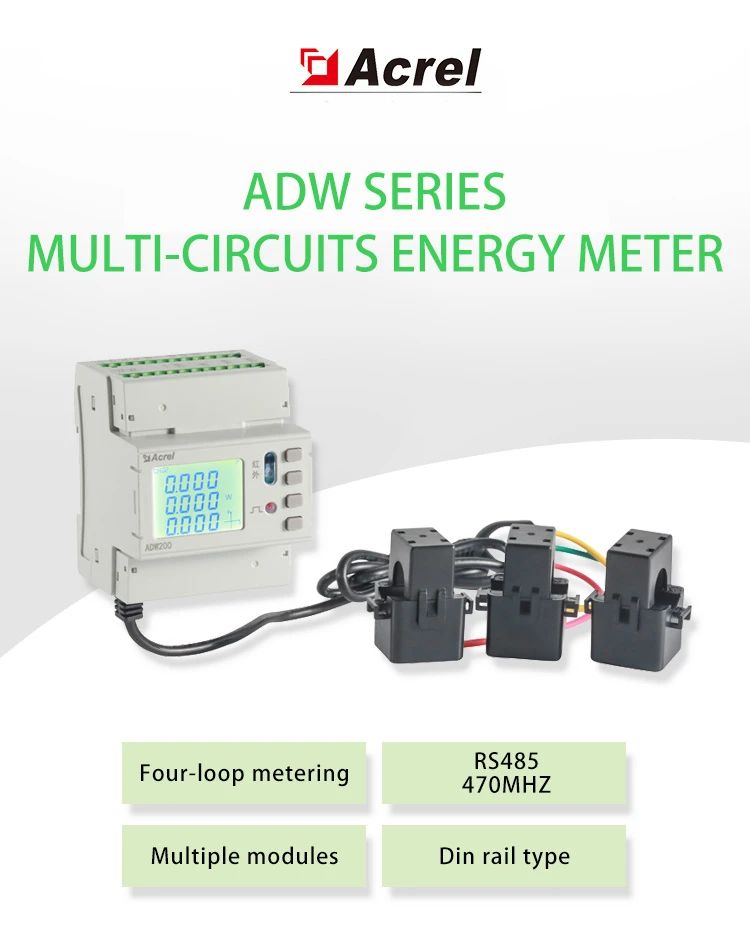

ADW210 Multi-Schaltkreise Drei-Phasen-Energie zähler

Überwachung: Bis zu 4 Schaltungen 3-Phasen oder 12 Schaltungen 1-Phasen.
Messung: kWh, kVarh, Strom, Spannung, Leistung, 2 ~ 31 Harmonic und etc
Nennspannung: 3 x380V ~ 456Vac L-L & 3x220 ~ 264Vac L-N
Aktuelle Bewertung: 5A, 100A, 400A oder 600A AC (mit externen CTs)
Frequenz: 45 ~ 65Hz
Kommunikation: RS485 (MODBUS-RTU)
Extra funktion: Drahtlose Kommunikation (4G, WiFi, LoRa und usw.); Kabel temperatur messung; DO/DI-Funktion
Anzeige: LCD
Dimension: 87,8*72*97,7mm(L * W * H) --- Hauptkörper
Verdrahtung: 3-Phasen-4-Draht & 3-Phasen-3-Draht-Anschluss

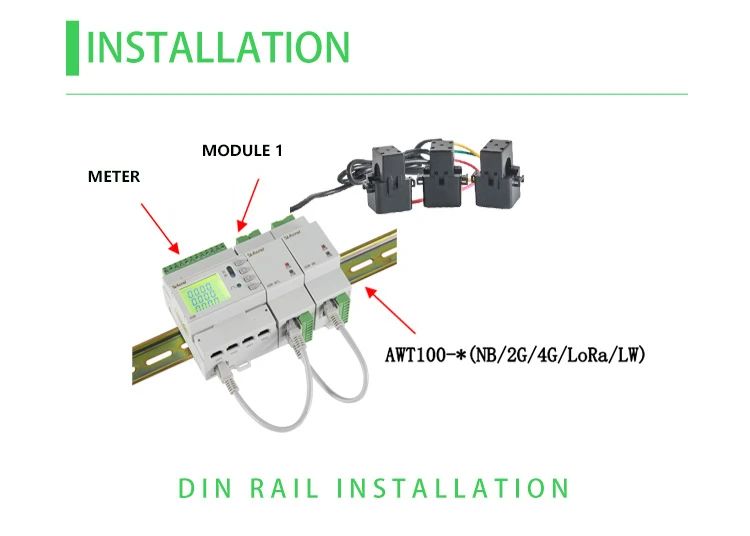

Installation: 35mm DIN-Schiene
Standard & Zertifikat: CE; LVD

Kontaktieren Sie uns Manueller Download

Features Specifications Details Download

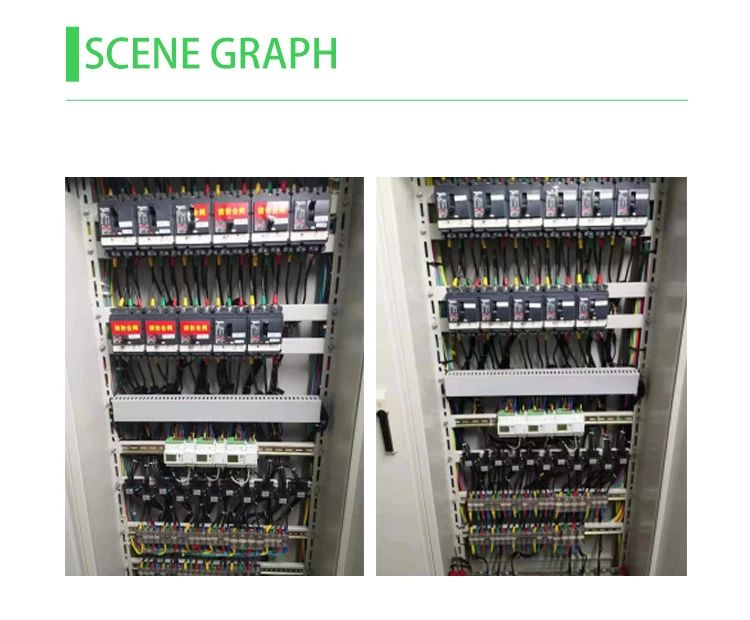

Merkmale von ADW210 Multi-Schaltungen Drei-Phasen-Energie zähler

Mehrfach leitungs-Leistungs messer der ADW210-Serie wird haupt sächlich zur Messung der volle lekt rischen Parameter der dreiphasigen Schaltung verwendet. Kollegen können den Strome ingang der maximal vier Schaltungen auswählen.ADW210Serien produkte werden durch einen Split-Core-Strom transformator verbunden, einfach vor Ort zu installieren und eine drahtlose Fern kommunikation über ein drahtloses Kommunikation modul zu realisieren.

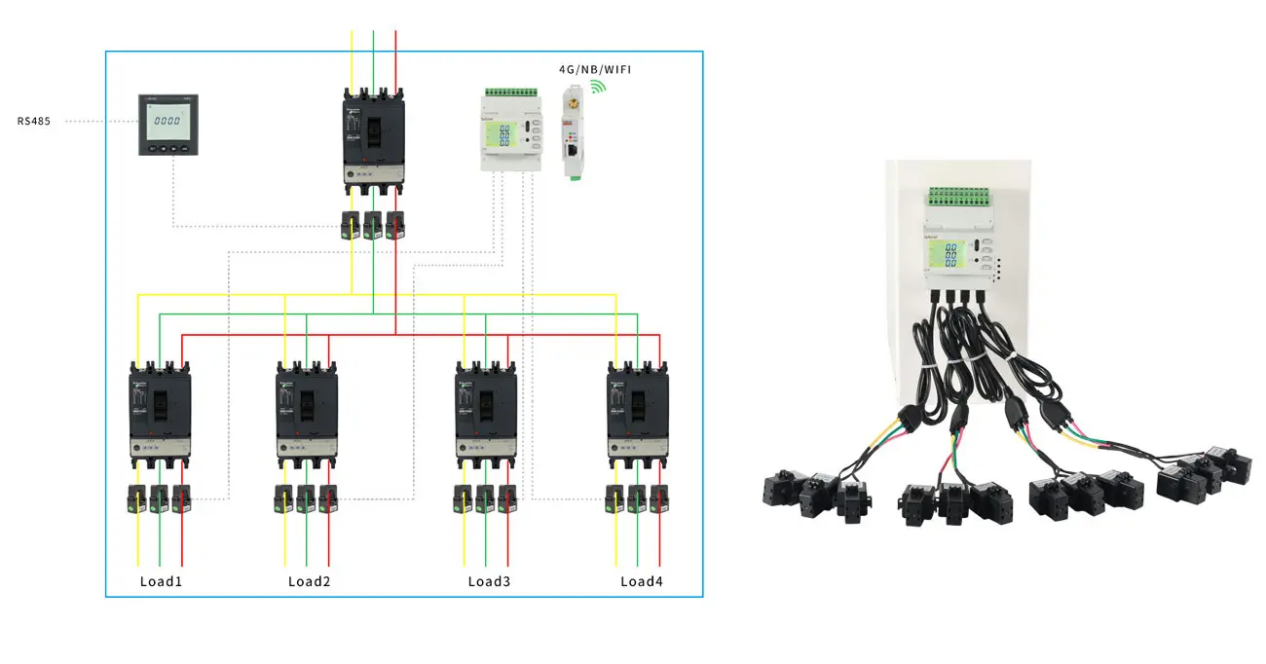

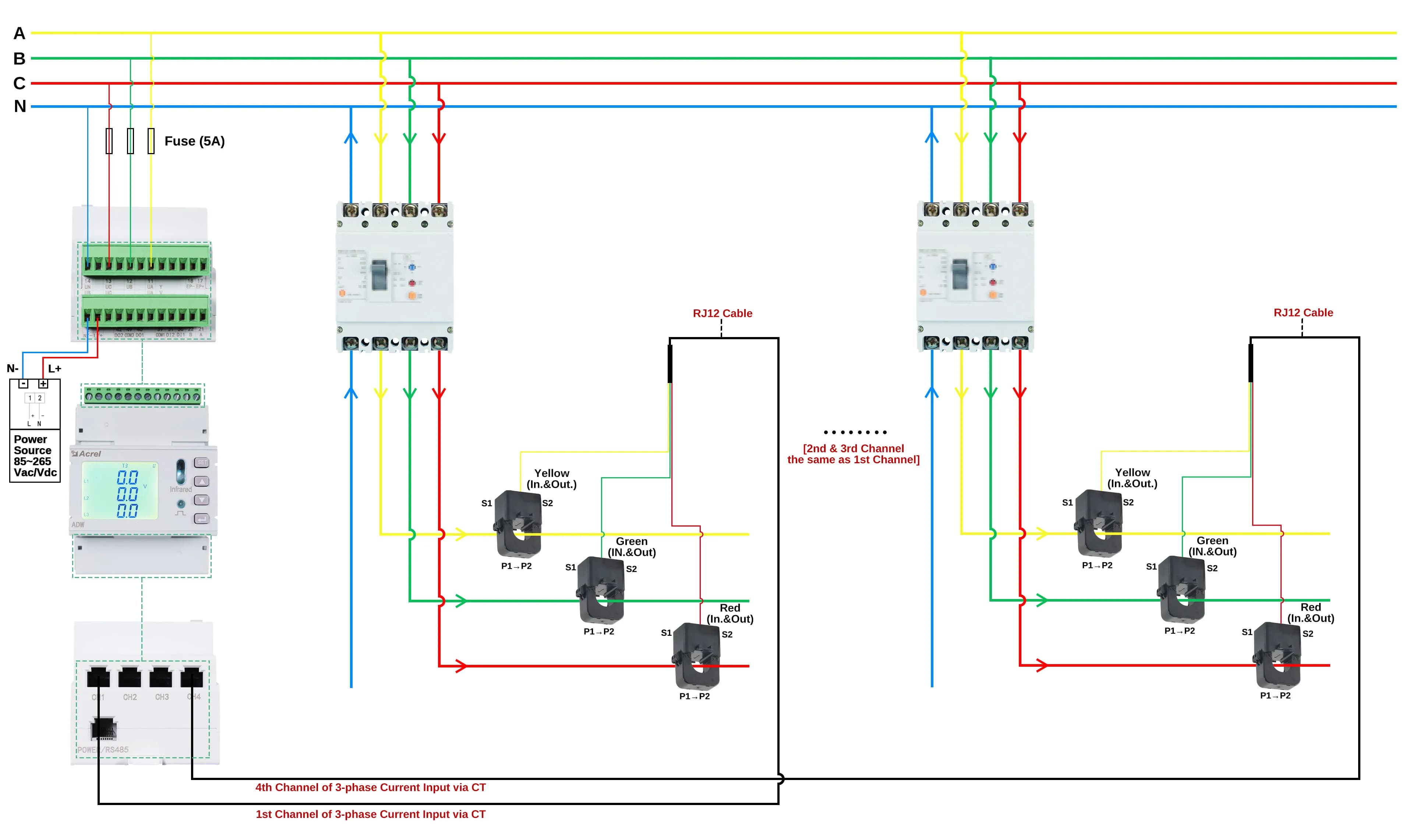

3-Phasen-4-Draht-Verdrahtung von ADW210-Überwachung 4 3-Phasen-Schaltungen

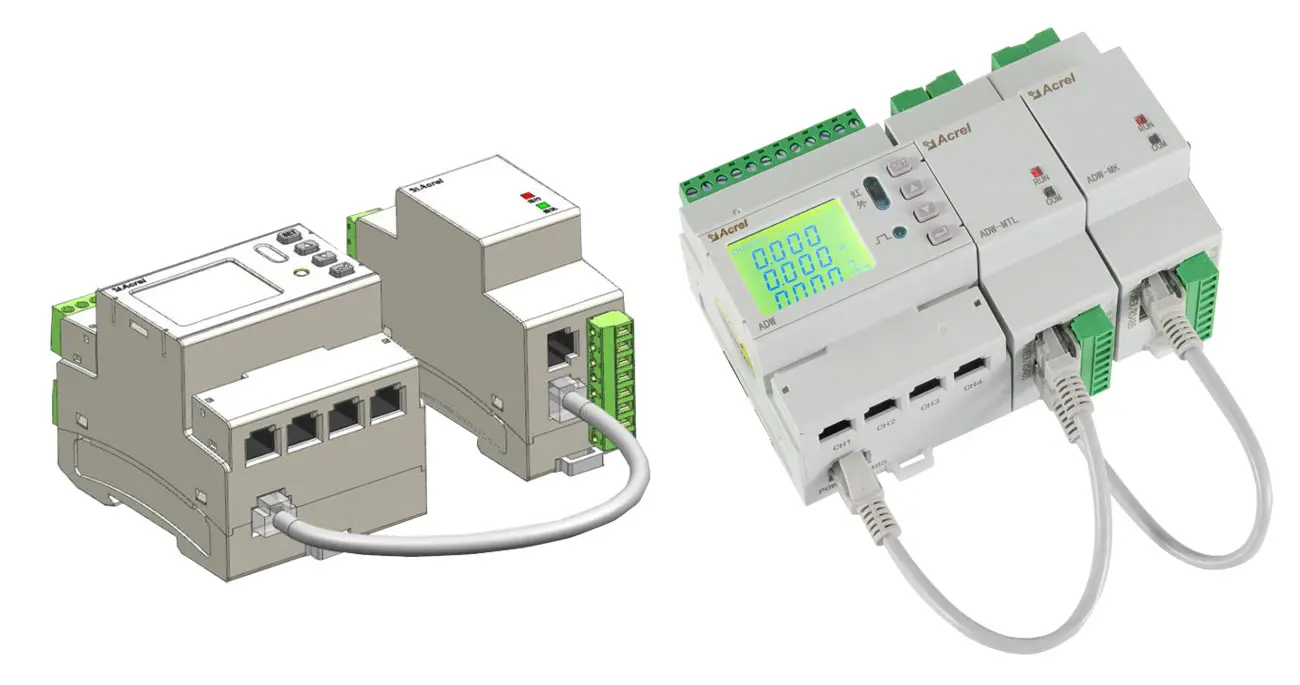

Verdrahtung zwischen ADW210 Hauptkörper und MTL & MK Extra Function Modul durch RJ45-Schnittstelle

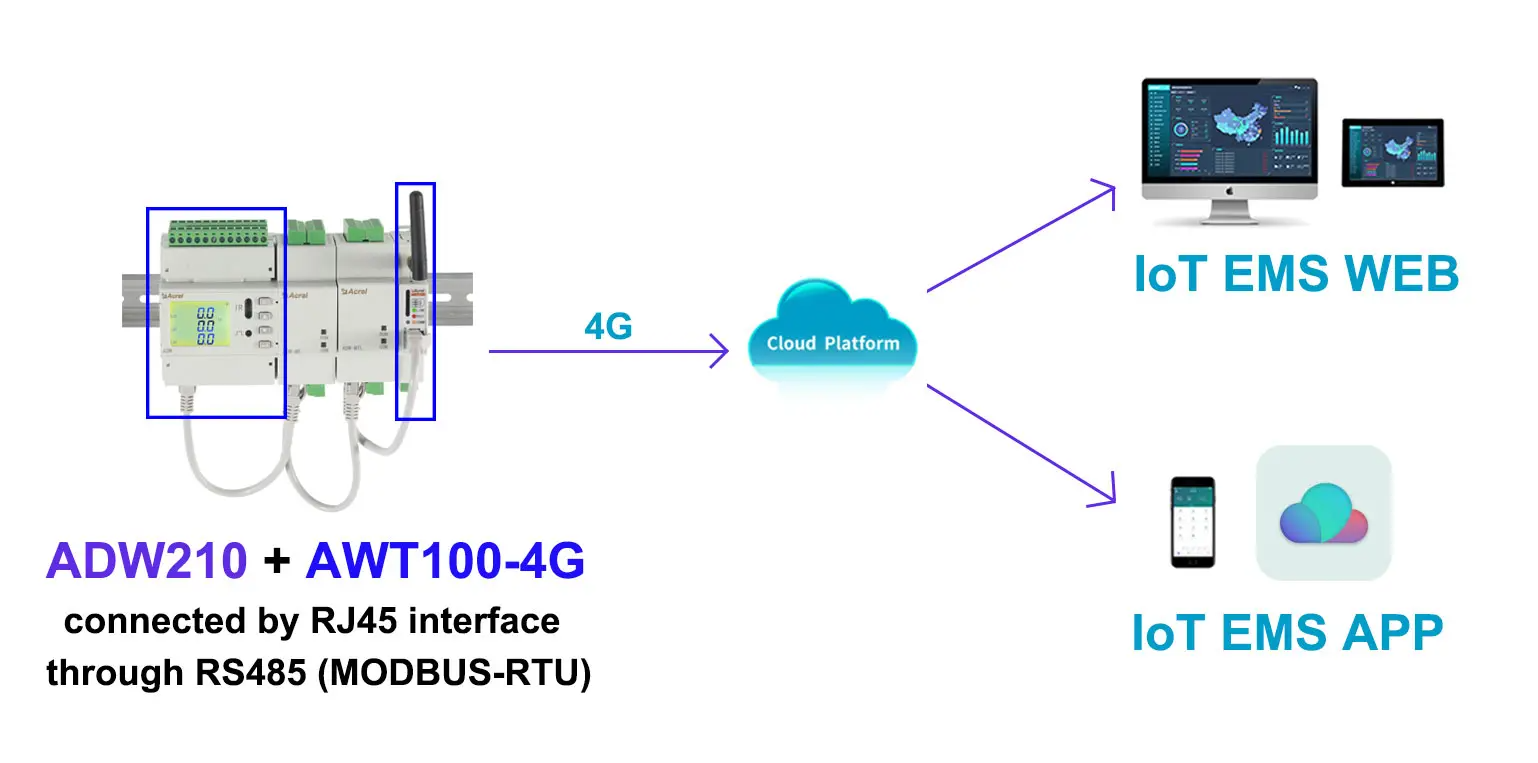

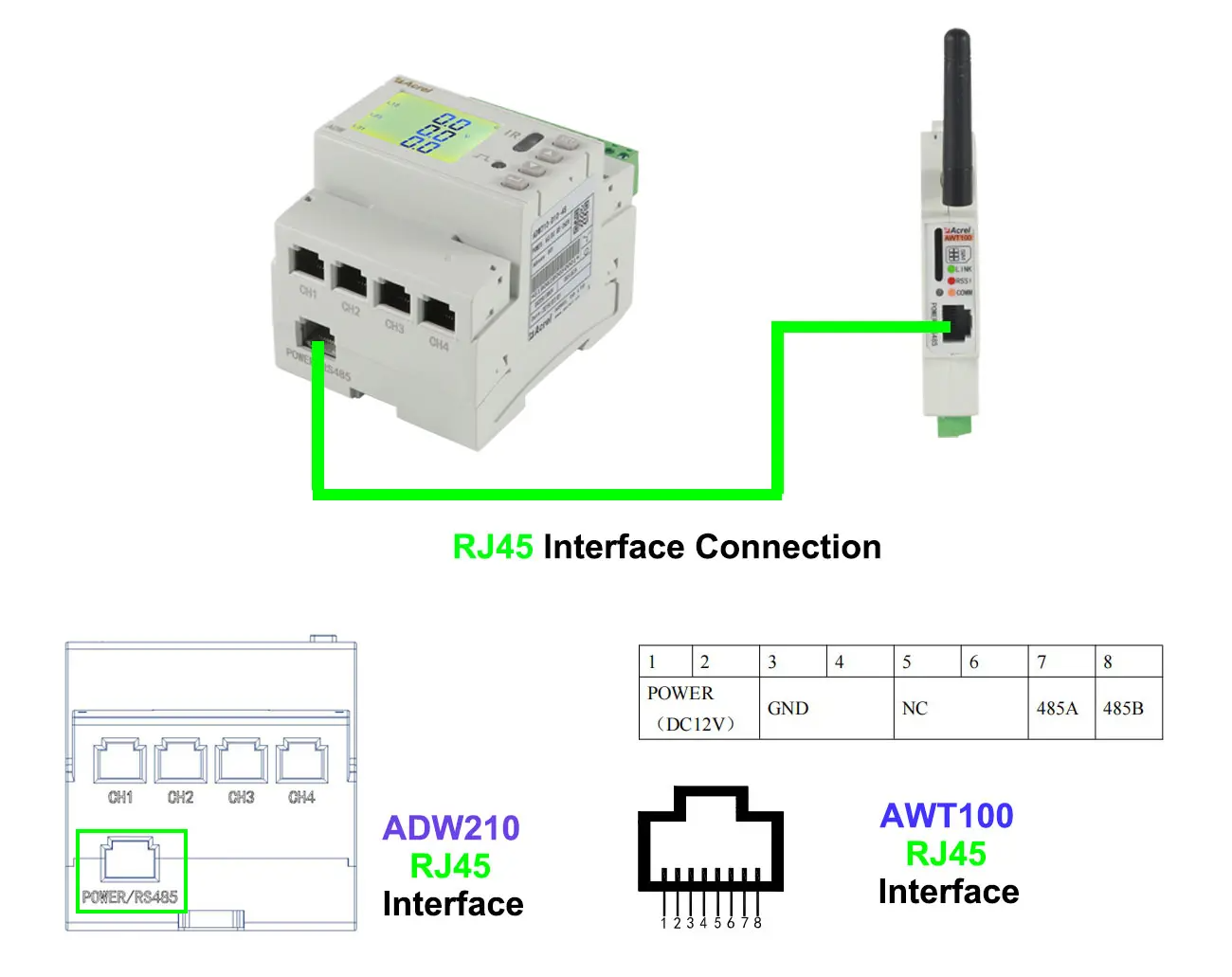

Verdrahtung zwischen 1 ADW210 Hauptkörper und 1 AWT100 Kommunikation modul

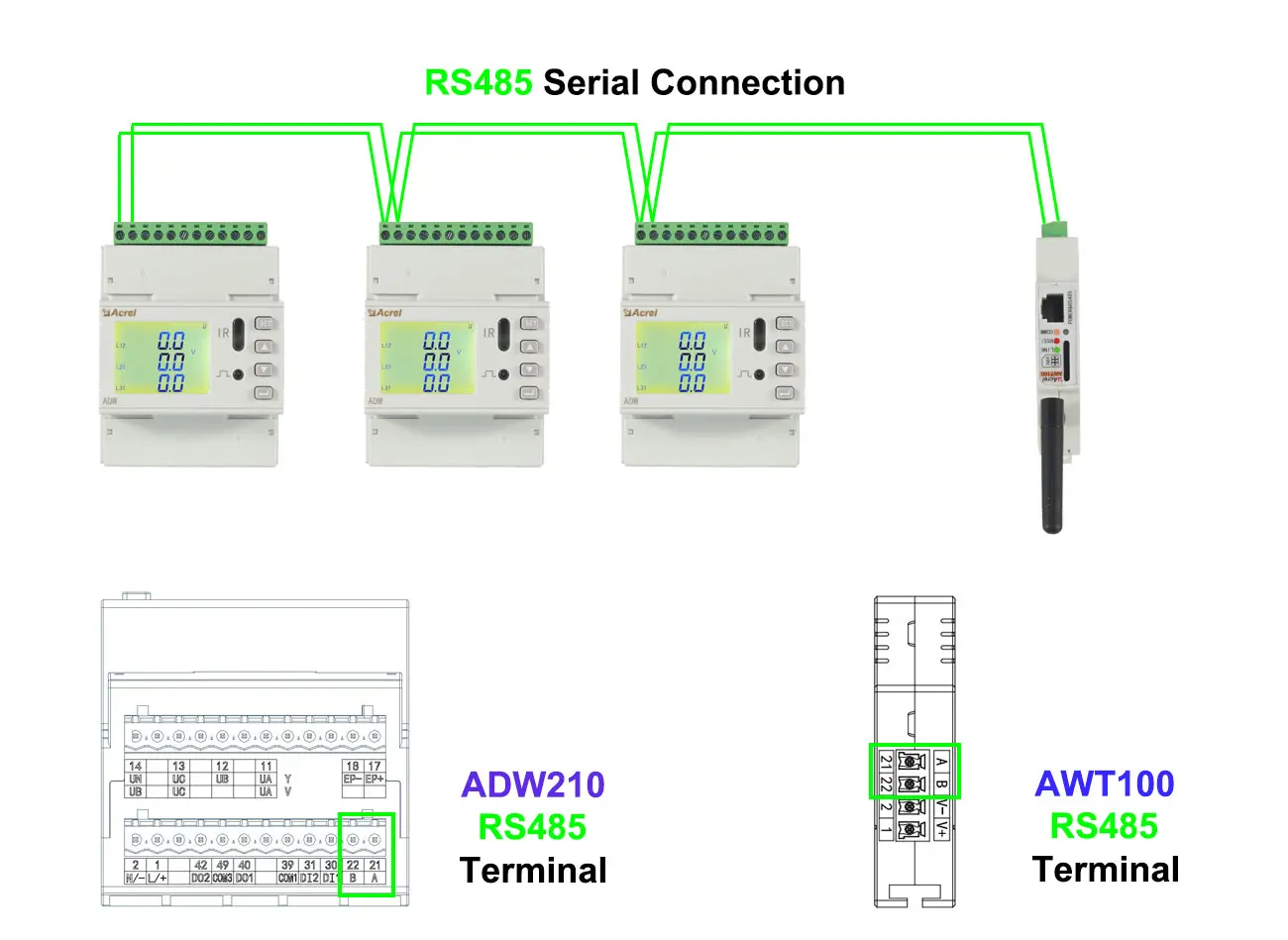

Verkabelung zwischen mehr als 1 ADW210 Hauptstellen und 1 AWT100 Kommunikation modul

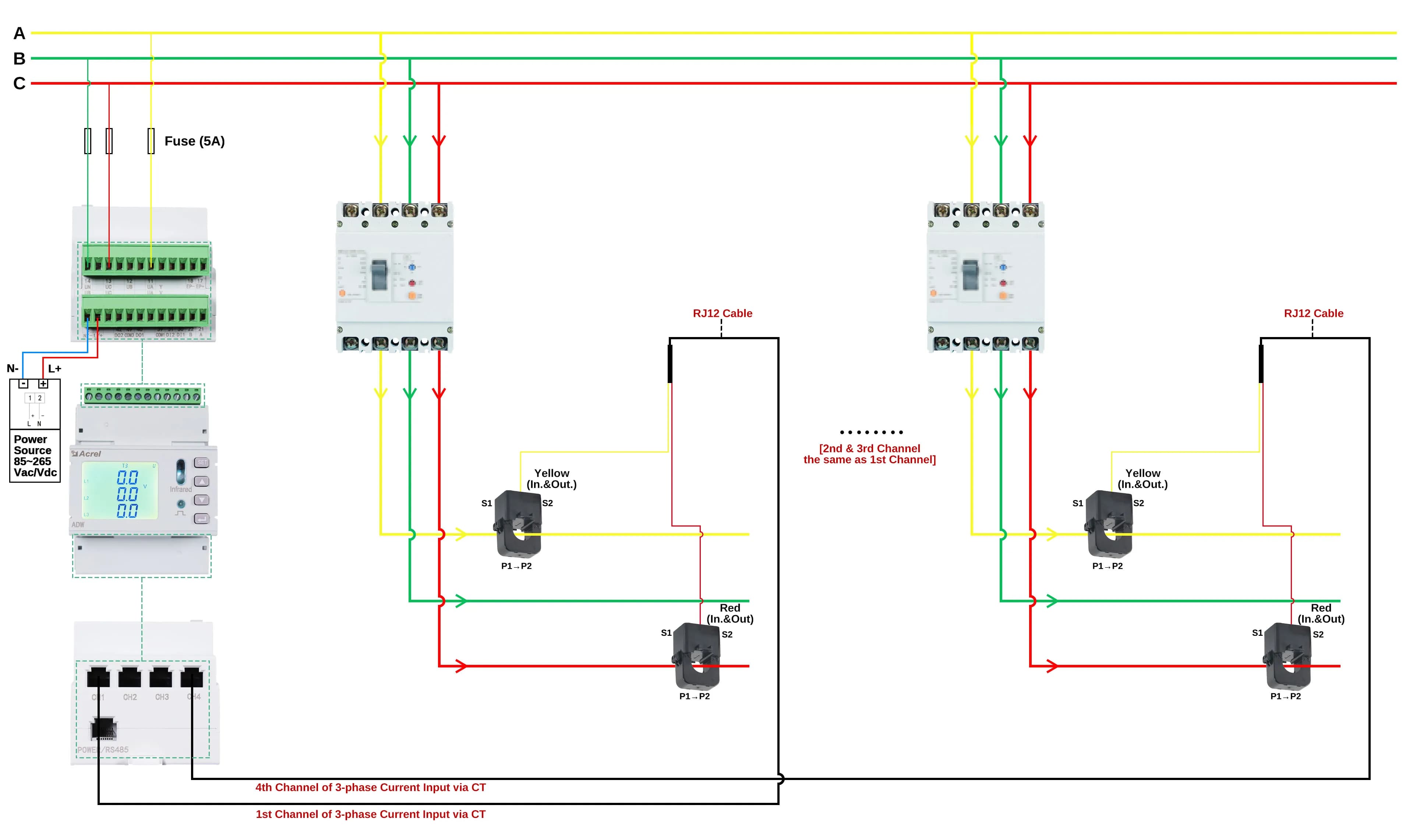

3-phasige 3-Draht-Verdrahtung

3-Phasen-4-Draht-Verdrahtung

Spezifikationen von ADW210 Multi-Schaltungen Drei-Phasen-Energie zähler

1. Funktion

Funktion	Beschreibung
Energie Messung	KWh (positiv und negativ)
	Kvarh (positiv und negativ)
	A,B,C dreiphasig positiv kWh
Elektrischer Parameter	U, I, P, Q, S, PF, Hz
Harmonisch	2-31 Spannung und Strom harmonische
Kommunikation	RS485 (MODBUS-RTU); Baud rate 1200 ~ 38400
Schlüssel programmierung	4 Tastaturen, um Kommunikation und Parameter einzustellen
Anzeige	LCD-Display, 8 Ziffern
LED-Alarm	Überspannung, Übers trom, Unterbrechung phase
Daten protokoll	Maximal geforderte kWh und die Zeit, die es passierte.
SOE	Bis zu 200 pcs, Rekord-On-Off-Status von DO/DI
Impuls ausgang	Aktiver Optokoppler-Impuls ausgang mit offenem Kollektor
Multi-Rate/Tarif	4 Zeitzonen & 12 Zeiträume

2. erweiterte Modul funktion

Erweitertes Modul	Beschreibung
AWT100 Kommunikation Modul	4G (globales allgemeines Modul)
	2G
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460 ~ 510 MHz)
	NB-IoT
-MK Swtich Modul	12 × DI (Eingang)	Trocken kontakt eingang mit eingebauter Strom versorgung
	4 × DO (Ausgabe)	Relais normaler weise offener Kontakt ausgang; Bewertung AC 250V/3A ,DC 30V/3A
	Strom versorgung	DC 12V; Verbrauch: ≤ 1W;RJ45 Schnitts telle
	Kommunikation	RJ45 Schnitts telle; MODBUS-RTU (Kommunikation mit Hauptkörper)
-MTC Temperatur & Reststrom Messung Modul	Temperatur messung	-20 ° c ~ + 100
	Rests trom messung	10 ~ 3000 mA
	Genauigkeit	Temperatur: ± 2 ° C; Rests trom: 1% (Klasse 1)
	Strom versorgung	DC 12V; Verbrauch: ≤ 1W;RJ45 Schnitts telle
	Kommunikation	RJ45 Schnitts telle; MODBUS-RTU (Kommunikation mit Hauptkörper)

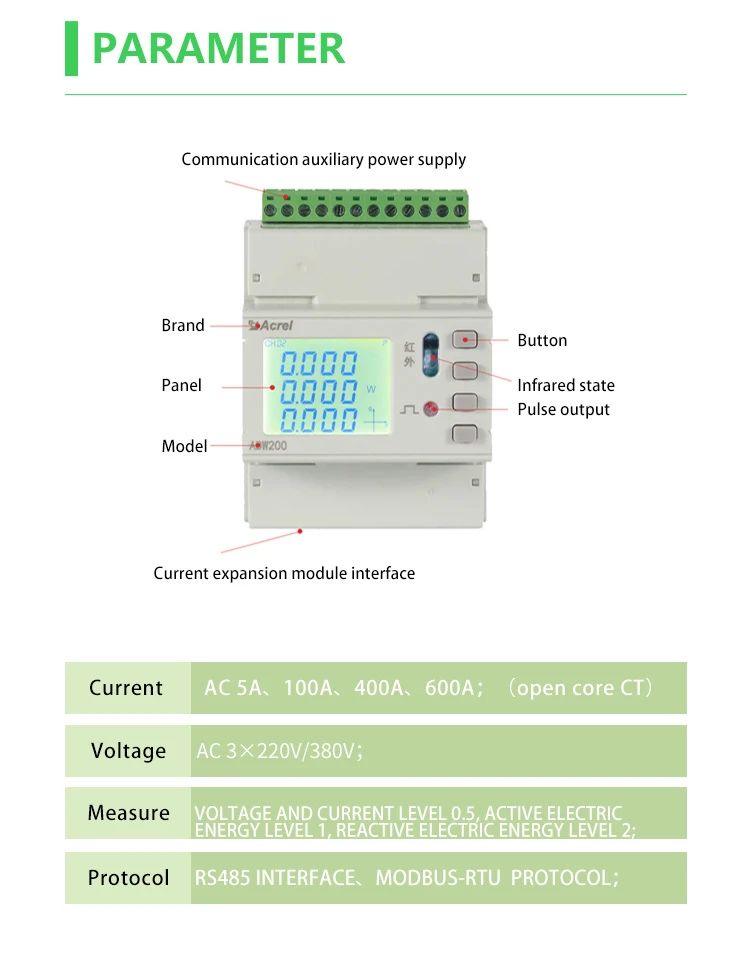

3. technische Parameter (Prototyp/Hauptkörper)

Parameter	Beschreibung
Eingabe	Spannung	Wechselstrom 3 × 220V/380V
		Überlastung: 1,2-mal des Nennwerts (kontinuierlich); 2-mal Nennwert Wert/1s
		Strom verbrauch: ≤ 0,5 VA
	Aktuell	AC 5A, 100A, 400A, 600A;(externe offene CT)
		Überlastung: 1,2-mal des Nennwerts (kontinuierlich); 10 mal Vom Nennwert/1s
		Strom verbrauch: ≤ 0,5 VA
	Frequenz	45 ~ 65Hz
Messung Genauigkeit	Spannung & Strom	Klasse 0,5
	Aktive Leistung	Klasse 1
	Reaktiv leistung	Klasse 2
	Frequenz	0,05Hz
	2 ~ 31. Harmonische	± 1%
Hilfskraft	AC/DC 85 ~ 265V; Verbrauch ≤ 10VA;
EMC	Besser als Note 3
Sicherheit	Widerstands spannung	> AC 2000V/1min
Sicherheit	Isolation widerstand	> 100MΩ
Umwelt	Arbeits temperatur	-20 ° c ~ + 60 ° c
	Lagerte mperatur	-40 ° c ~ + 70
	Luft feuchtigkeit	≤ 95% (keine Kondensation)
	Höhe	≤ 2500m

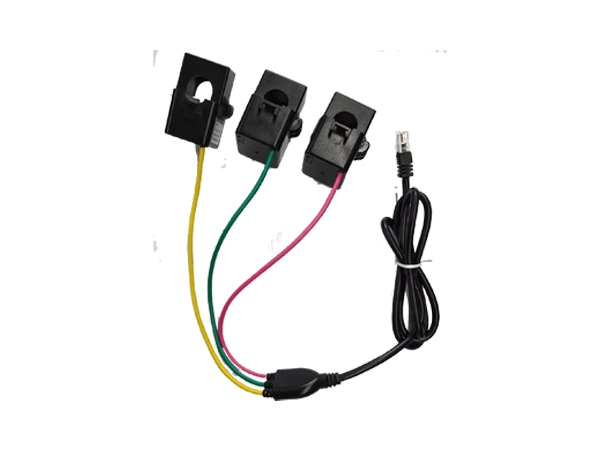

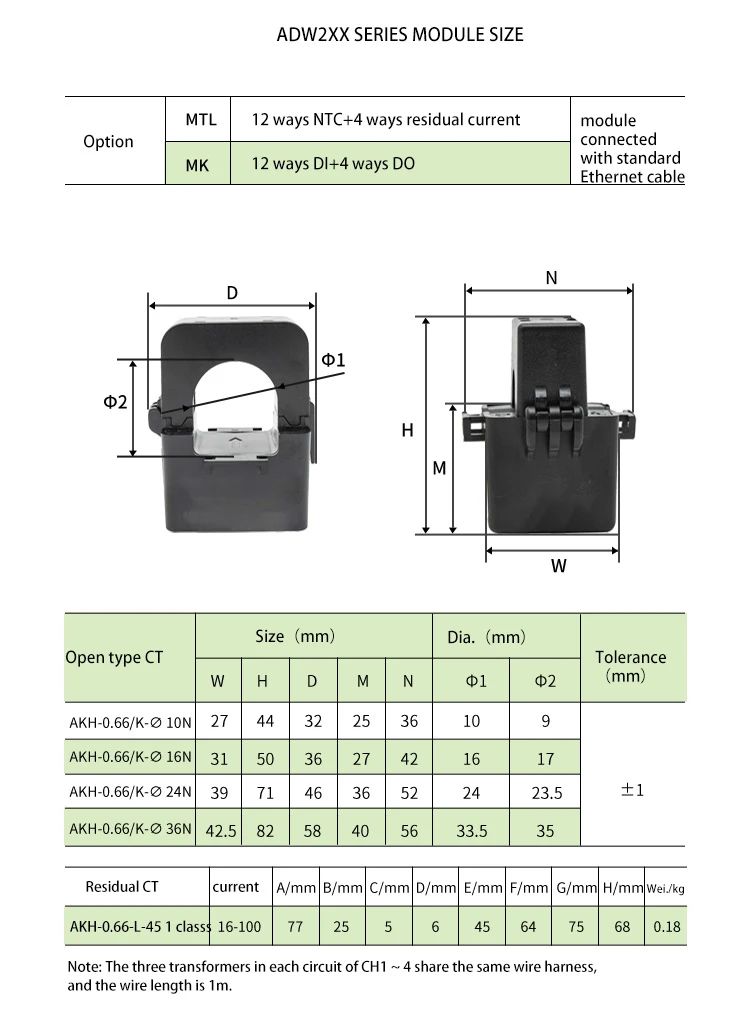

4. Technische Parameter (gepaarter aktueller Transformator)

Gepaarter CT	Primär strom	Sekundär strom	Blende (Loch größe)	AccuraCy klasse
AKH-0.66/K-φ 10N	5A	1,25 mA	10mm	Klasse 0,5
AKH-0.66/K-φ 16N	100A	20mA	16mm	Klasse 0,5
AKH-0.66/K-φ 24N	400A	100mA	24mm	Klasse 0,5
AKH-0.66/K-φ 36N	600A	100mA	36mm	Klasse 0,5

Details von ADW210 Multi-Schaltungen Drei-Phasen-Energie zähler

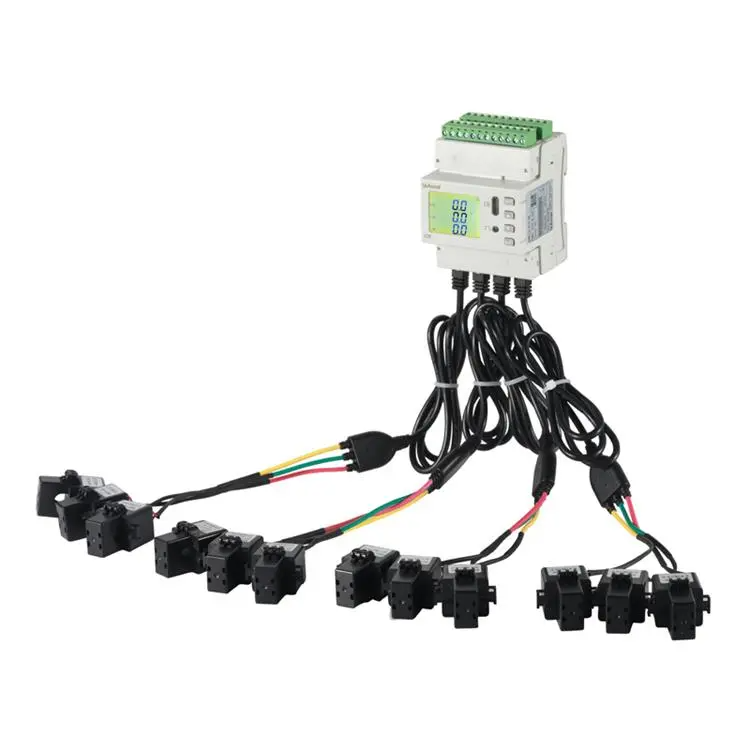

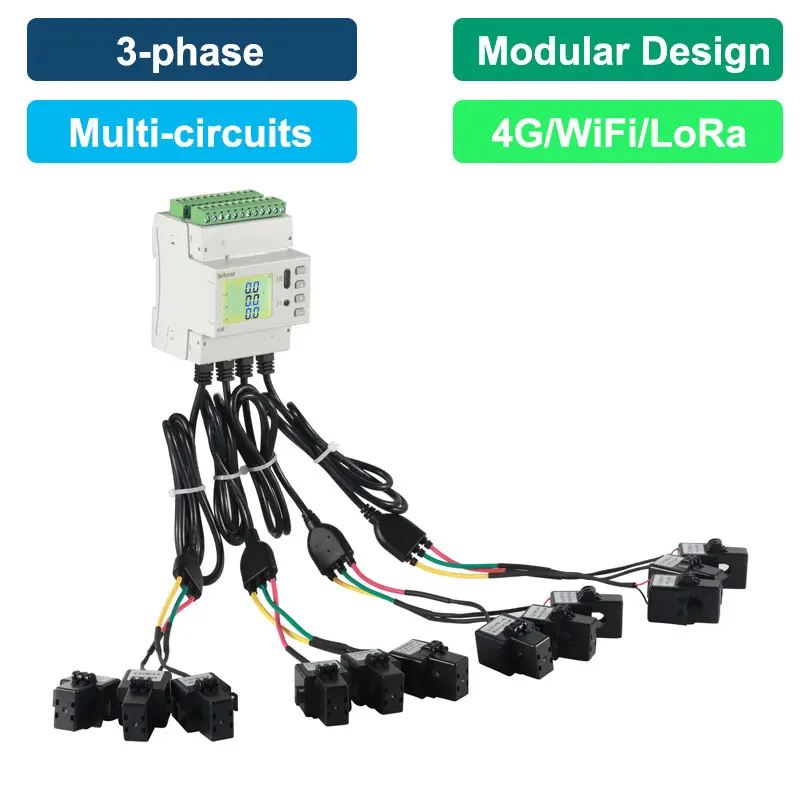

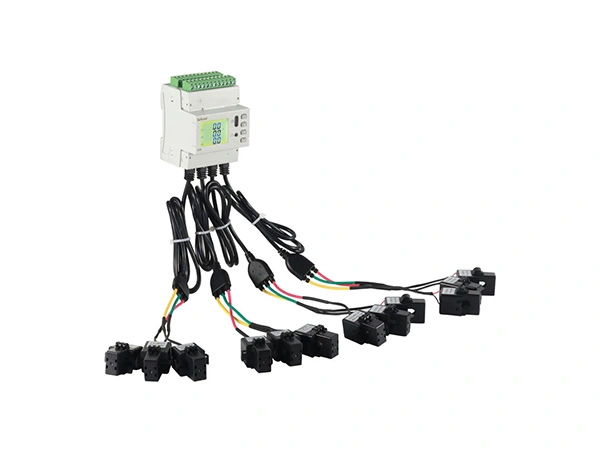

Multi-Schaltkreise Überwachung ● Überwachen Sie insgesamt bis zu 4 × 3-Phasen-Schaltungen ● Gepaarte CTs mit Spezifikationen von 5A/1,25 mA; 100A/20mA; 400A/100mA oder 600A/100mA ● Externe CTs in Verbindung mit ADW210 Hauptkörper thrrough RJ12-Schnittstelle

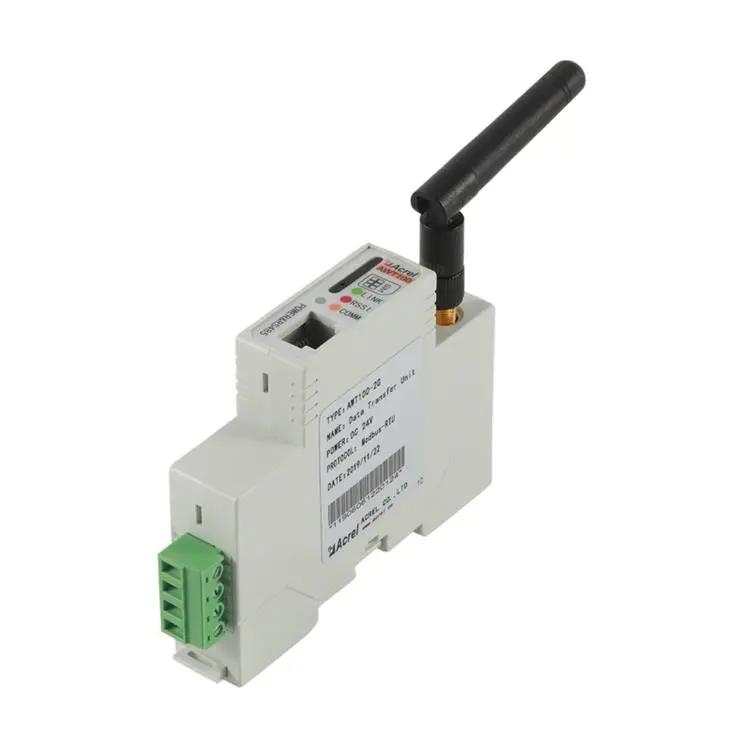

Erweitertes Kommunikation modul --- AWT100 ● 4G (globales allgemeines Modul) ● WiFi ● LoRaWAN ● LoRa ● NB-IoT

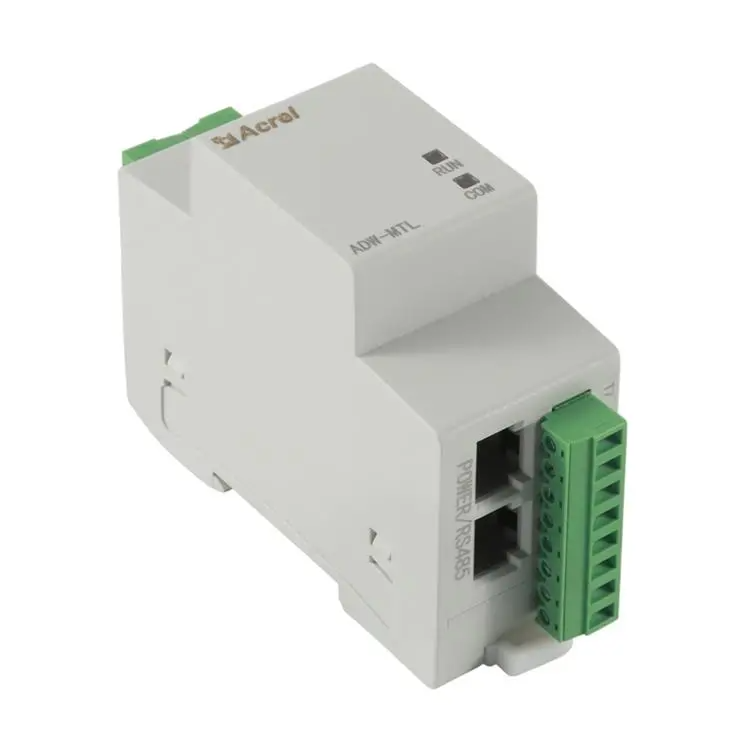

Kabel temperatur & Reststrom-Mess modul --- MTL ● Temperatur messung:-20 ° c ~ + 100 ● Rests trom messung: 10 ~ 3000 mA ● Genauigkeit: Temperatur: ± 2 ° C; Rests trom: 1% (Klasse 1)

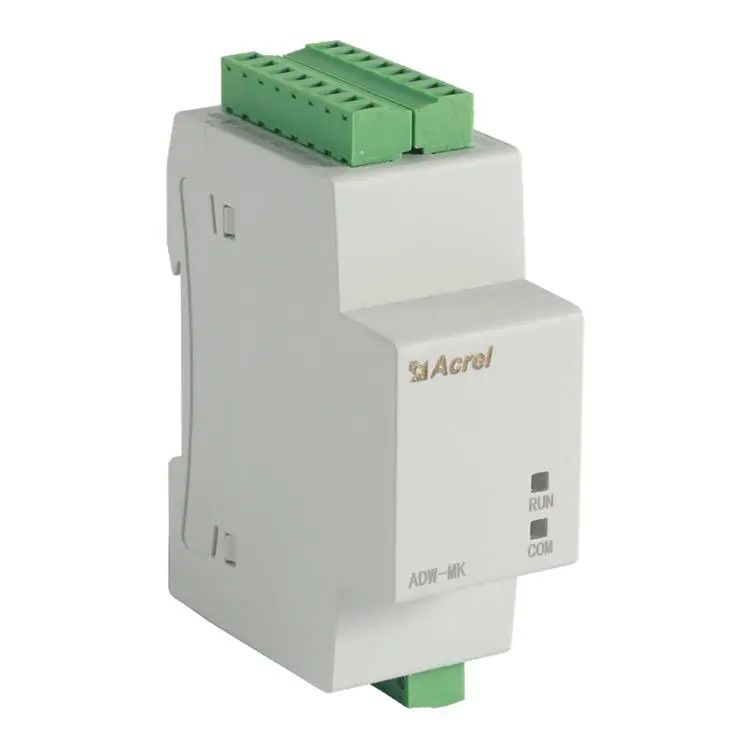

DO/DI-Schalter Extra-Funktions modul --- MK ● 12 Kanal DI (Digitaler Input) ● 4 Kanal DO (Digital Output)
