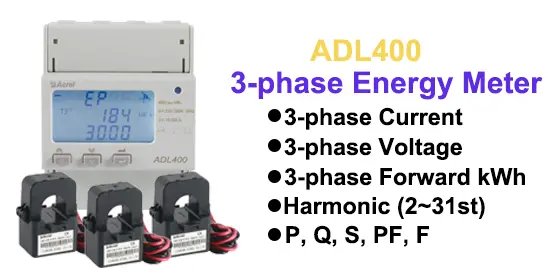

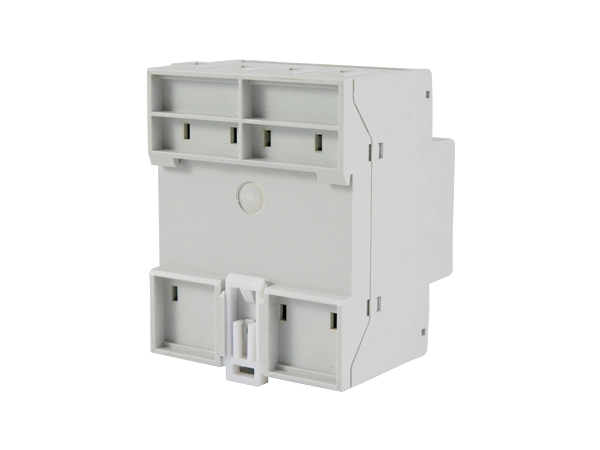

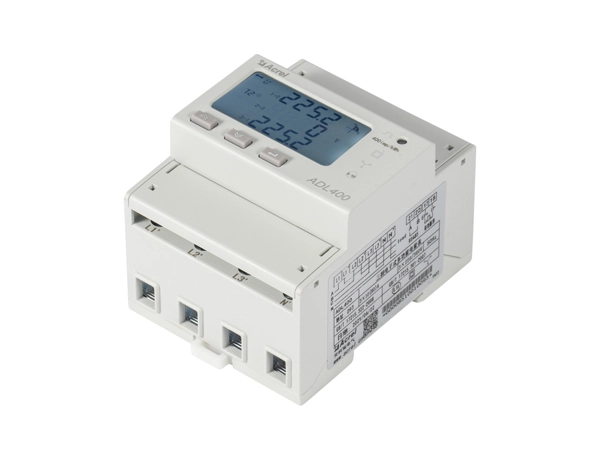

Acrel ADL400 MID Dreiphasen-Energie zähler

Name: Acrel ADL400 MID Dreiphasen-Energie zähler
Brand: Acrel Co.,Ltd.

● Messung: 3-Phasen-Wechselstrom kWh, kVarh, U, I, P, Q, S, PF, F und etc

● Genauigkeit: 0,5% (kWh)

● Frequenz: 45 ~ 65Hz

● Nennspannung: 3 x380 ~ 456Vac L-L (direkte Verbindung); 3x100 ~ 120Vac L-L (über PTs)

● Nennstrom: 3x10(80)A AC (direkte Verbindung); 3x1(6)A AC (über CTs)

● Kommunikation: RS485 (MODBUS-RTU)

● Harmonisch: 2 ~ 31^StUnd total Harmonic

● Standard & Zertifikat: IEC; CE;CE-MID; EAC

● Multi-Rate: 4 Tarifs ätze und etc

● Daten funktion: Eingefrorene Daten, maximale Nachfrage usw

Kontaktieren Sie uns Manueller Download

Features Specifications Details Download Video

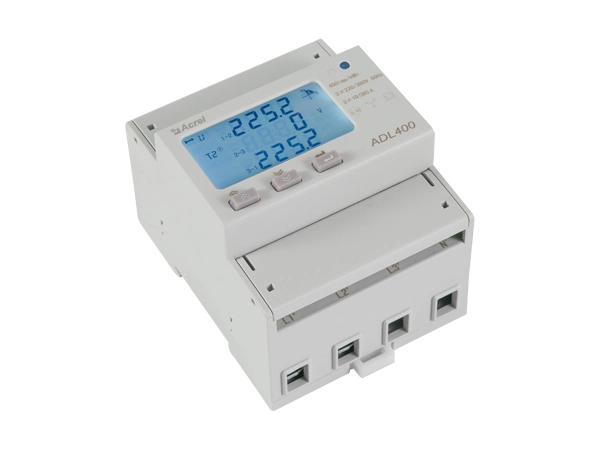

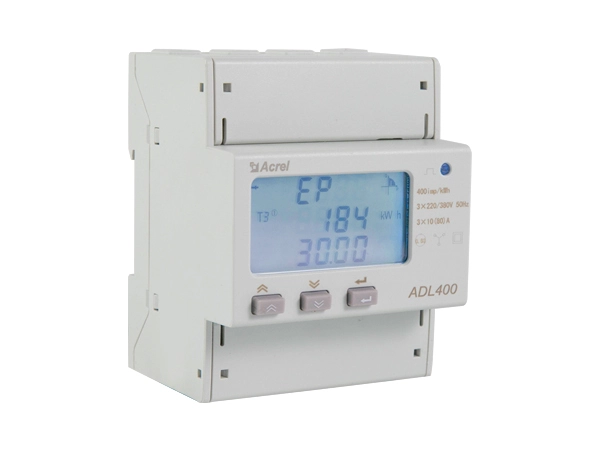

Merkmale von Acrel ADL400 MID Dreiphasen-Smart Energy Meter

Acrel Smart Meter Introduction

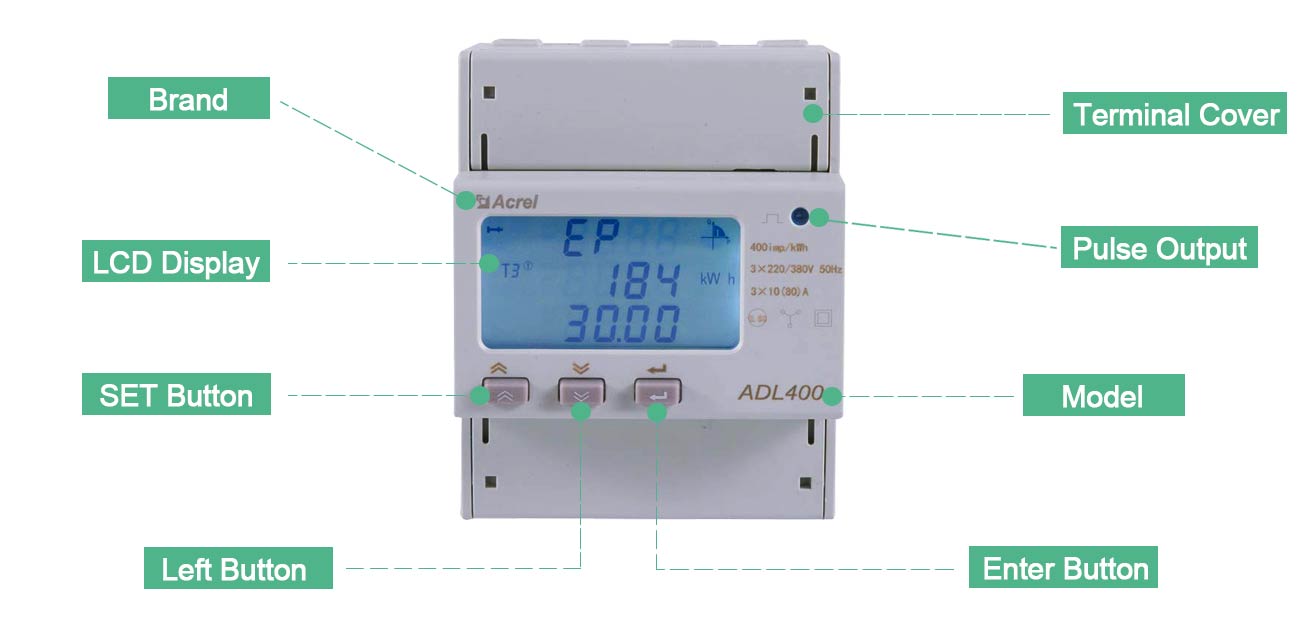

Adl400

Der dreiphasige Stromzähler Acrel ADL400 ist für die dreiphasige Energie messung an einem Niederspannung system ausgelegt. Das Messgerät Acrel ADL400 erfüllt die damit verbundenen technischen Anforderungen des elektronischen Zählers in den IEC62053-21-und IEC62053-22 standards. Das Folgende bietet ein ausführliches Acrel ADL400 Handbuch für Ihre Referenz.


Funktion

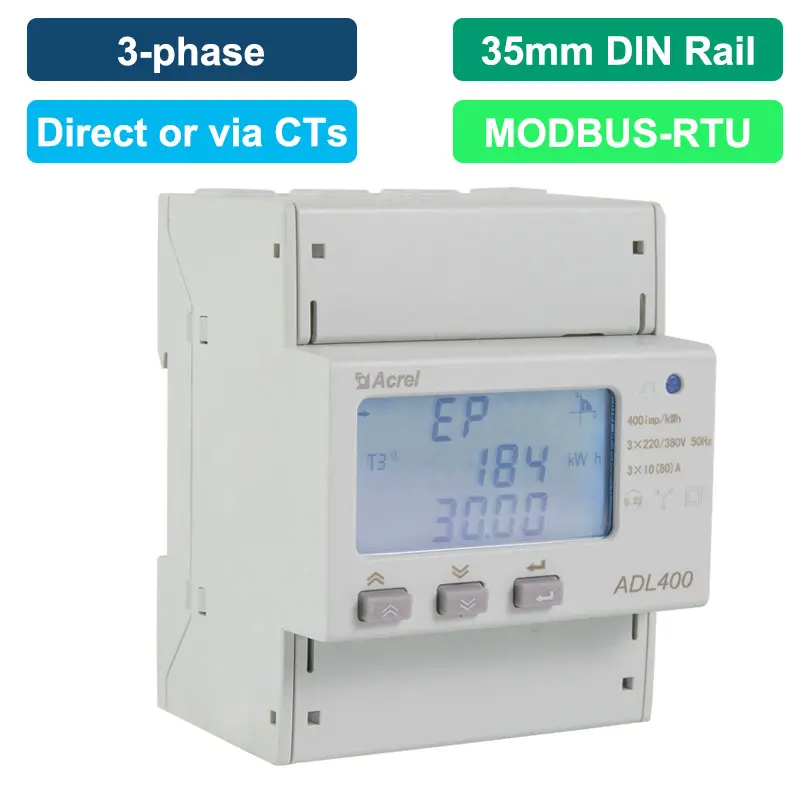

Acrel Adw400 Smart Energy Meters Manufacturer China

● Messung: 3-Phasen-Wechselstrom kWh, kVarh, U, I, P, Q, S, PF, F, etc

● Genauigkeit: 0,5% (kWh)

● Frequenz: 45 ~ 65Hz

● Nennspannung: 3 x380 ~ 456Vac L-L (direkte Verbindung); 3x100 ~ 120Vac L-L (über PTs)

● Nennstrom: 3x10(80)A AC (direkte Verbindung); 3x1(6)A AC (über CTs)

● Kommunikation: RS485 (MODBUS-RTU)

● Harmonic: 2 ~ 31 und insgesamt Harmonic

● Standard & Zertifikat: IEC; CE;CE-MID; EAC

● Multi-Rate: 4 Tarifs ätze usw

● Daten funktion: Eingefrorene Daten, maximale Nachfrage usw

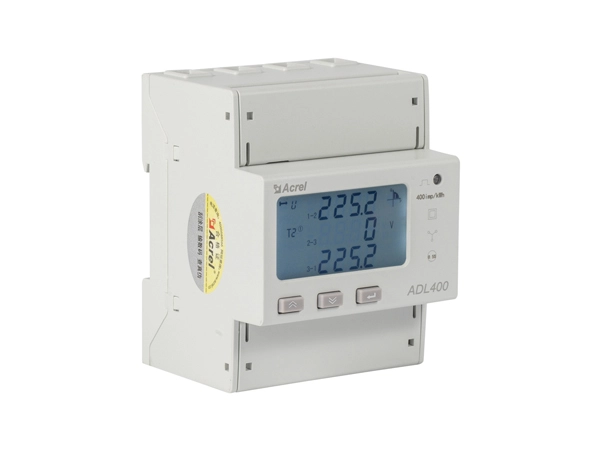

Produkt übersicht

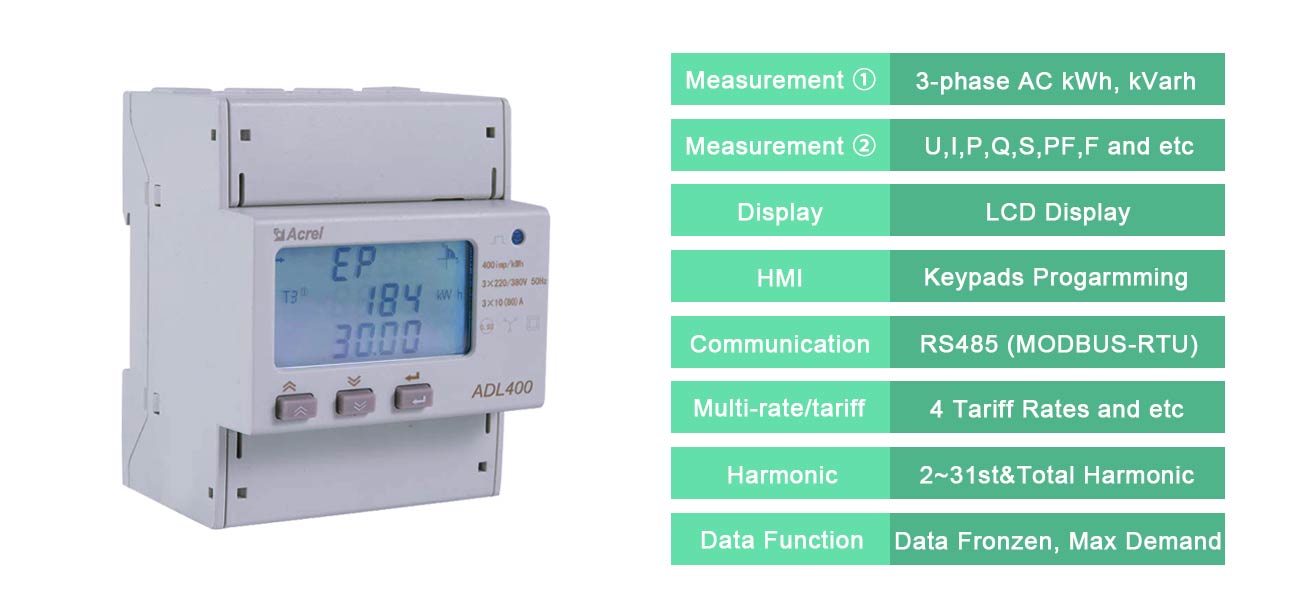

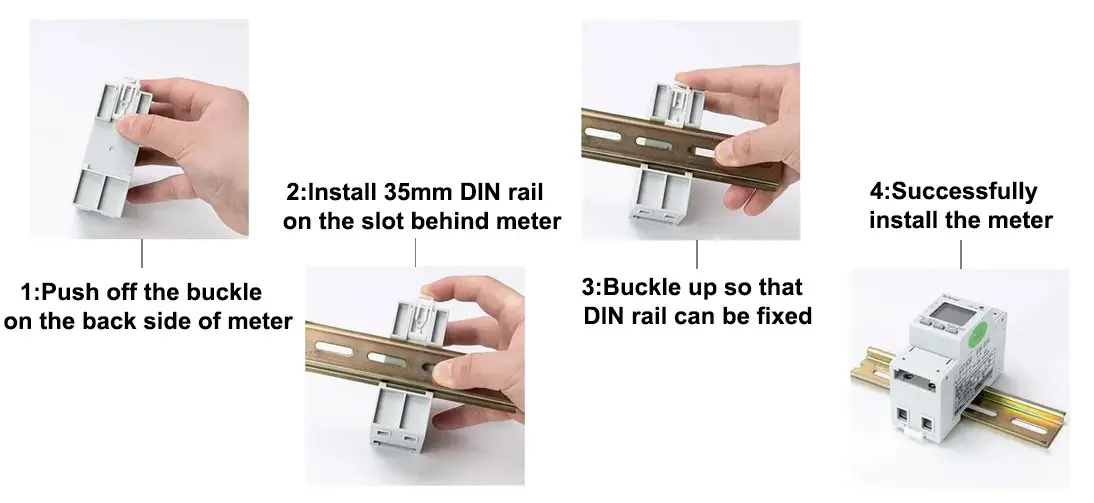

Acrel Adl400 Manual

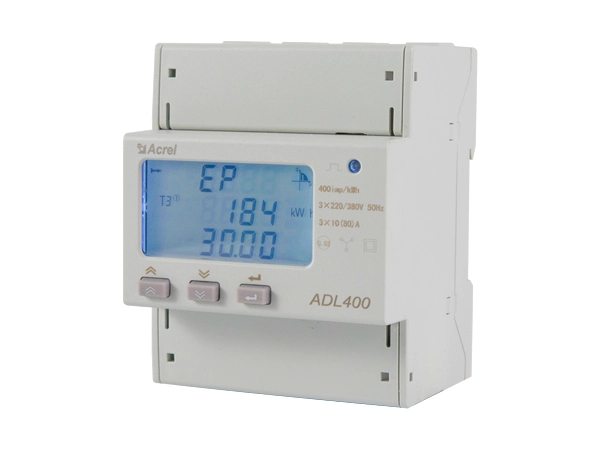

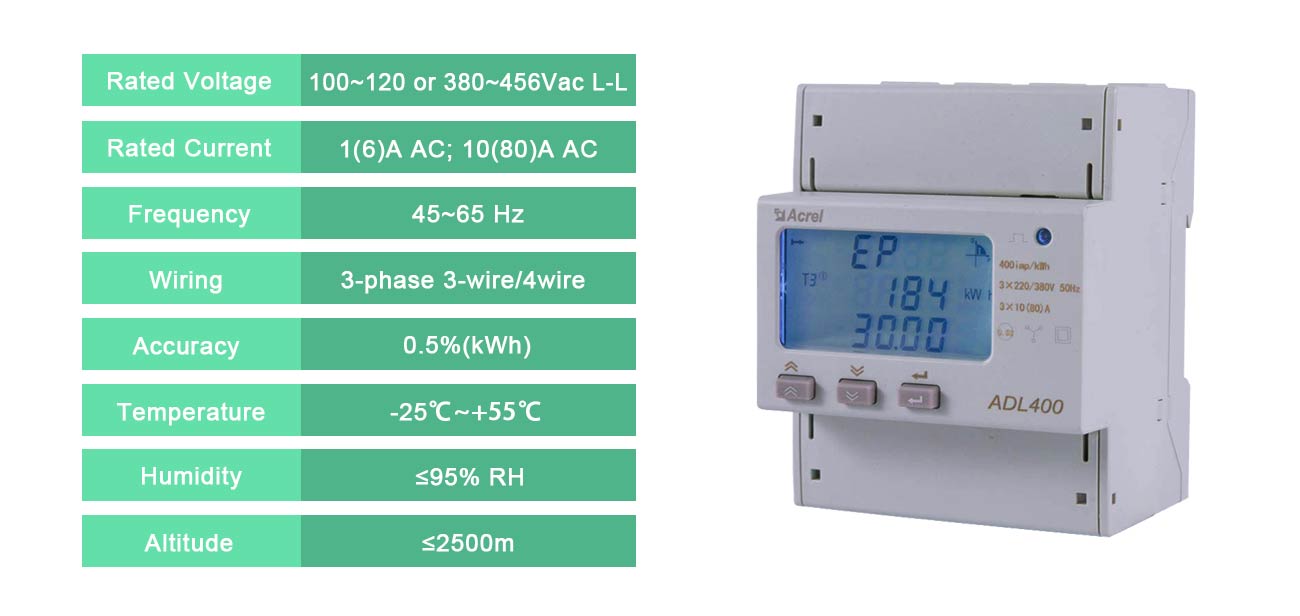

Smart Meter Three Phase

Acrel Smart Meter Wiring Chart

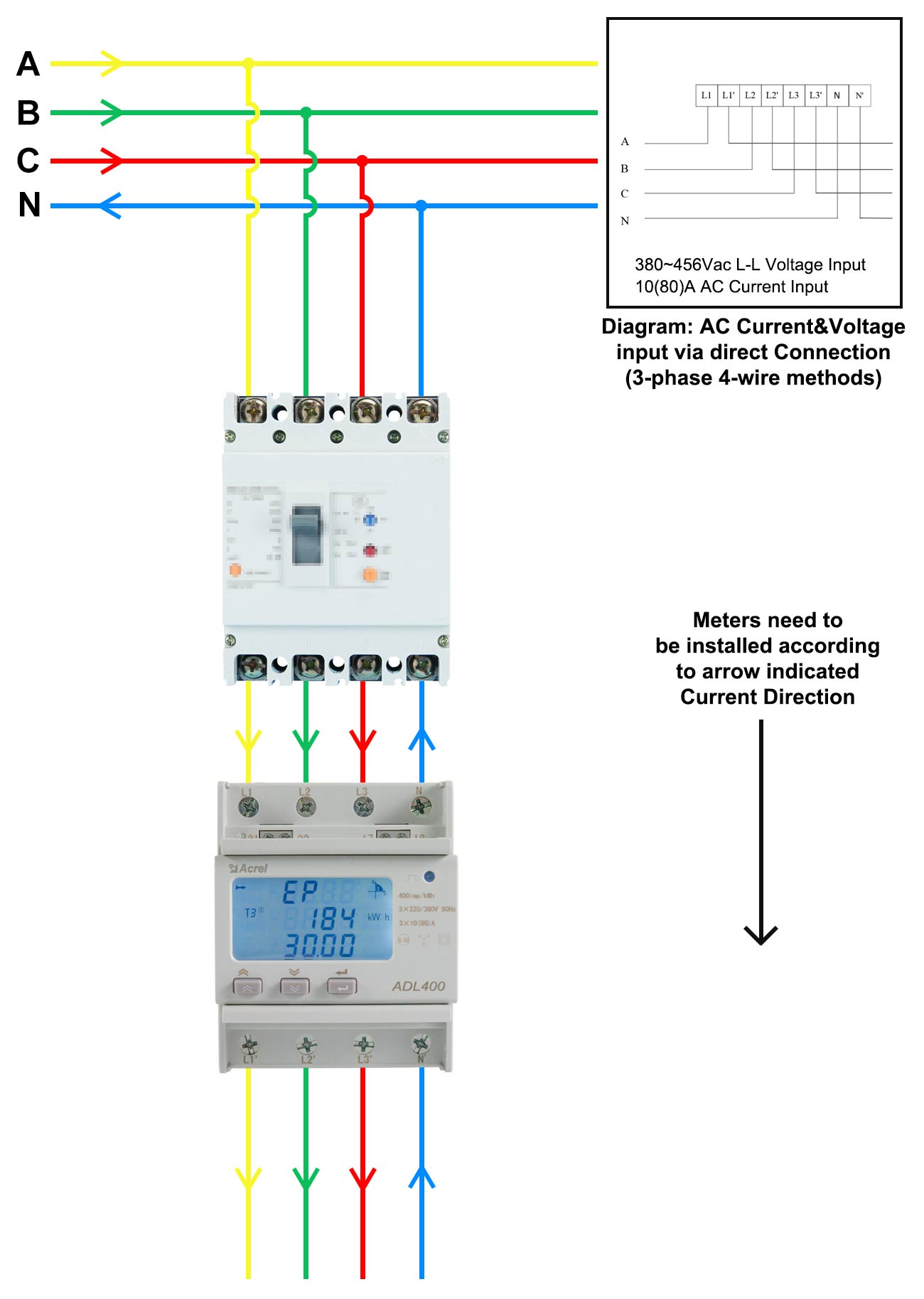

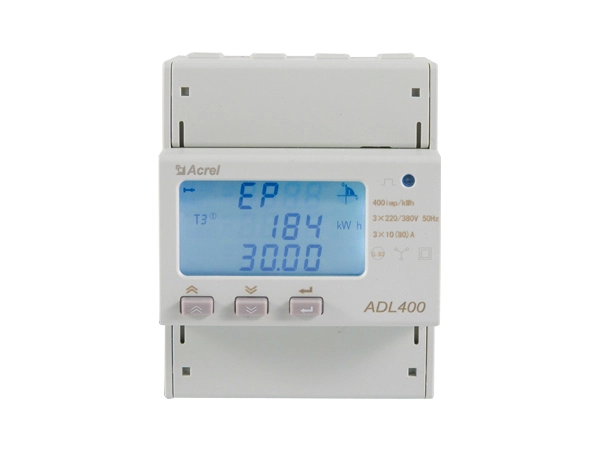

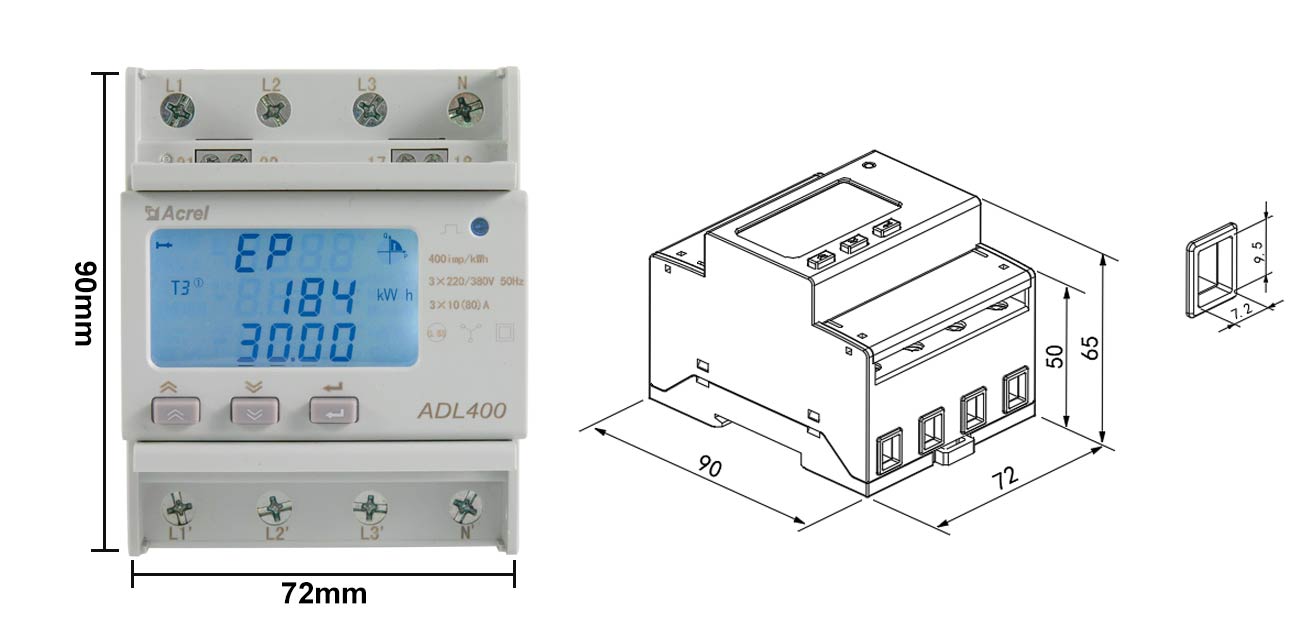

Direkter Verbindungs typ

Three Phase Digital Energy Meter

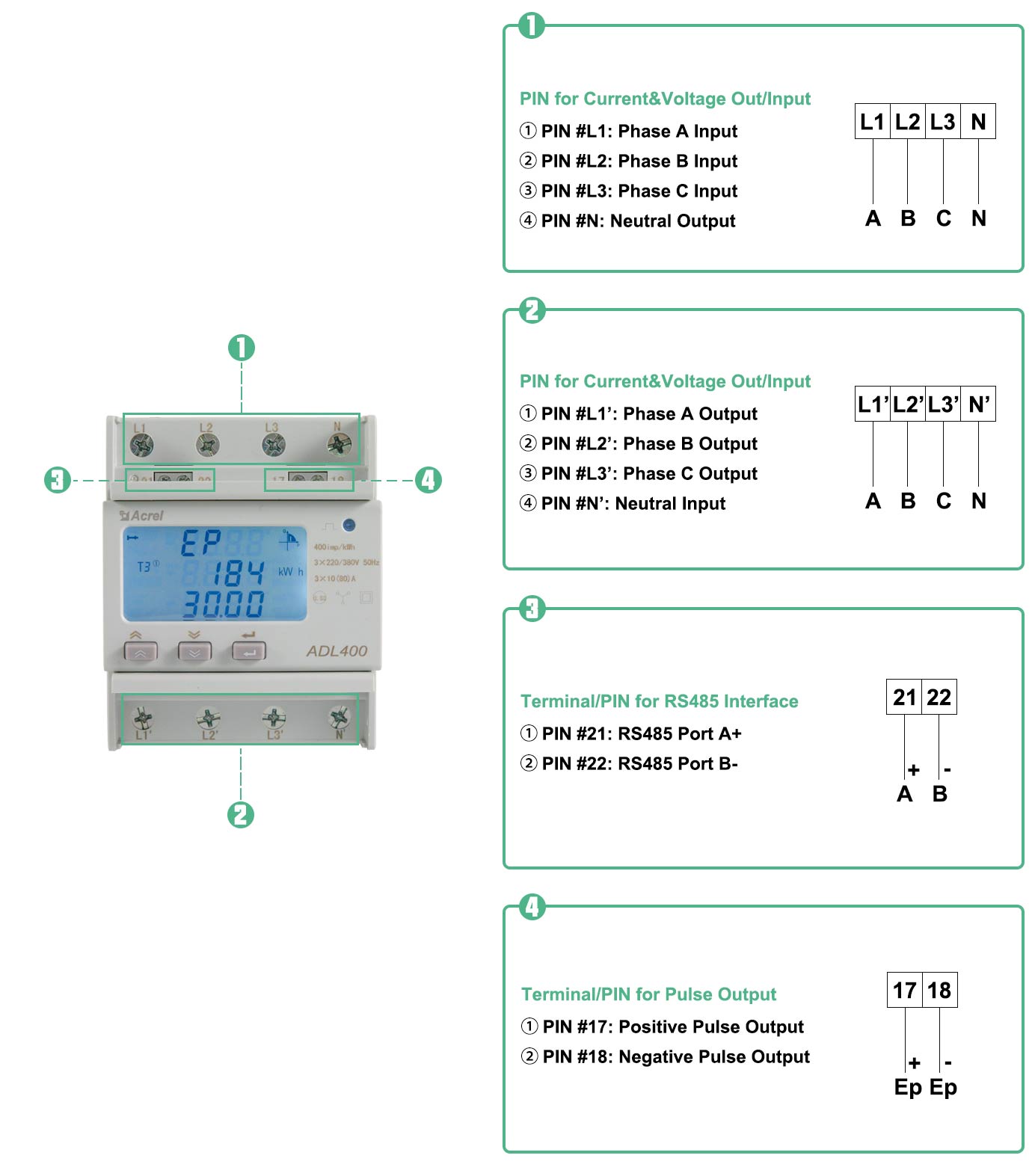

PIN/Terminal Übersicht über Acrel ADL400 Meter (Direct Connect Type)

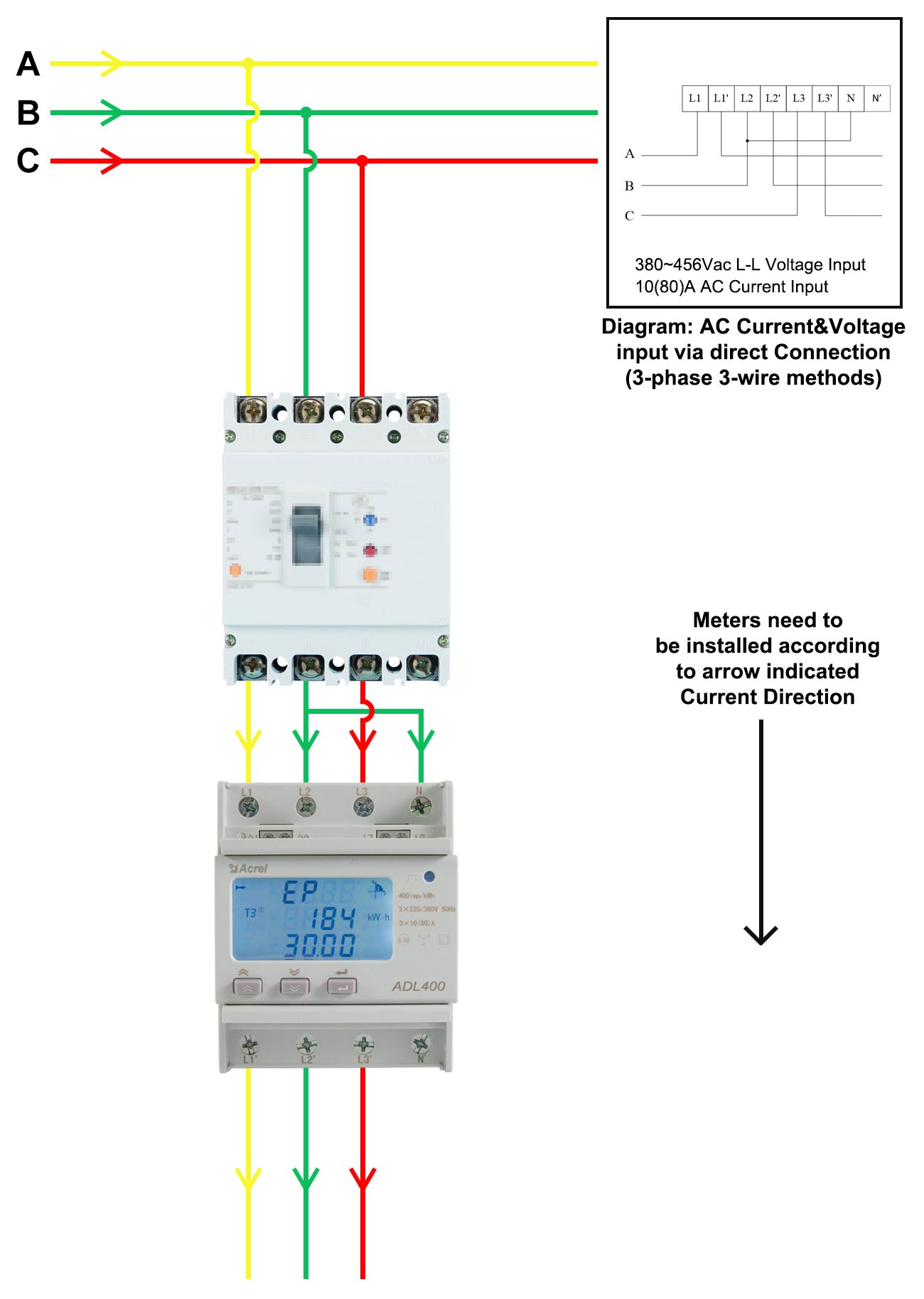

Strom verdrahtung: 3-Phasen-4-Draht über Direkt verbindung	Strom verdrahtung: 3-Phasen-3-Draht über Direkt verbindung

Three Phase Electric Meter

PIN/Terminal Übersicht über Acrel ADL400 (Direct Connect Type)

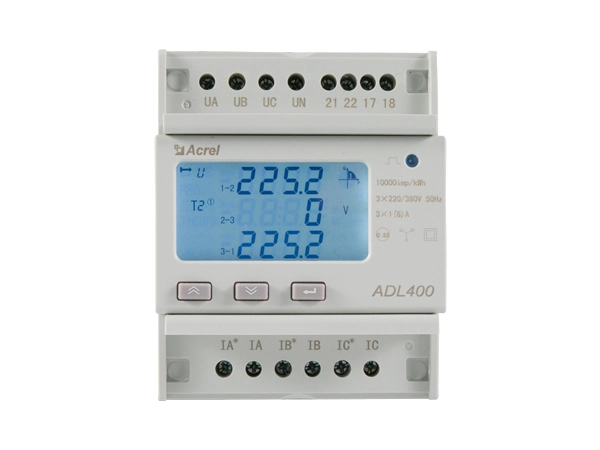

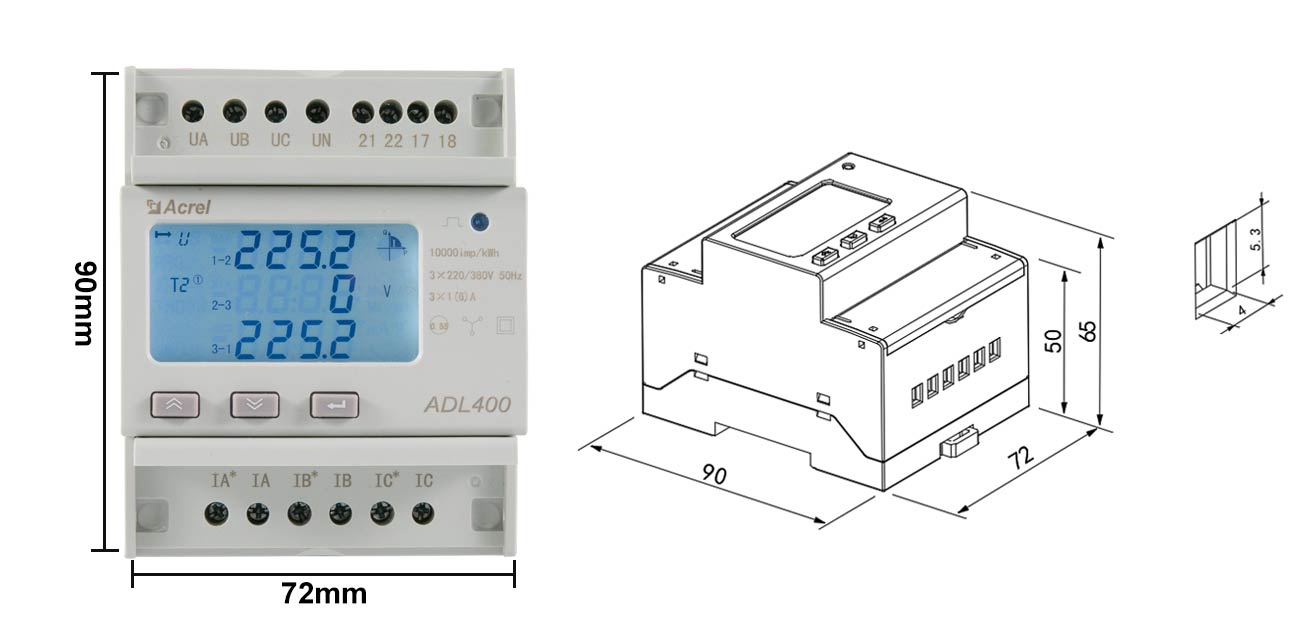

CT-betriebener Typ

Three Phase Digital Meter

PIN/Terminal Übersicht über Acrel ADL400 (CT Operated Type)

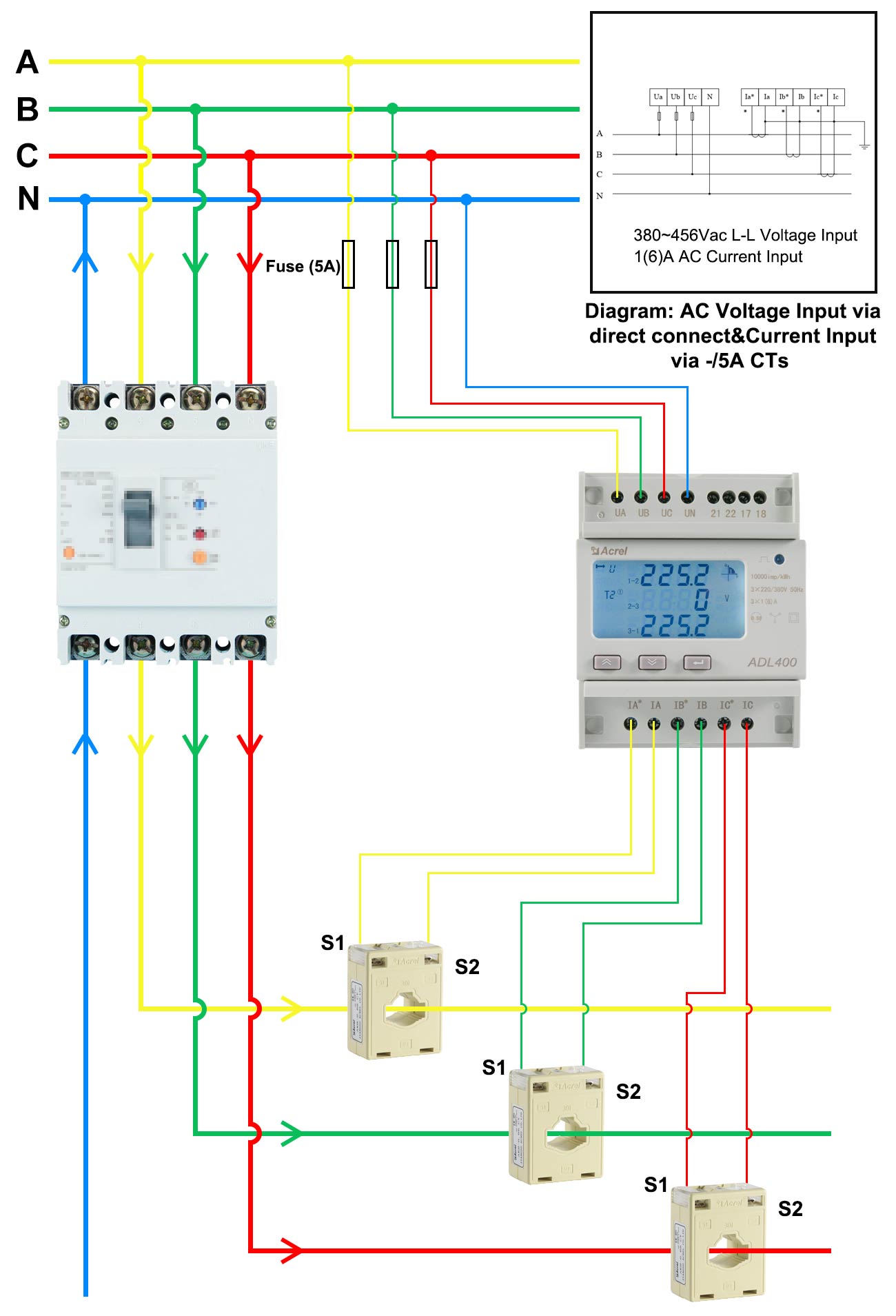

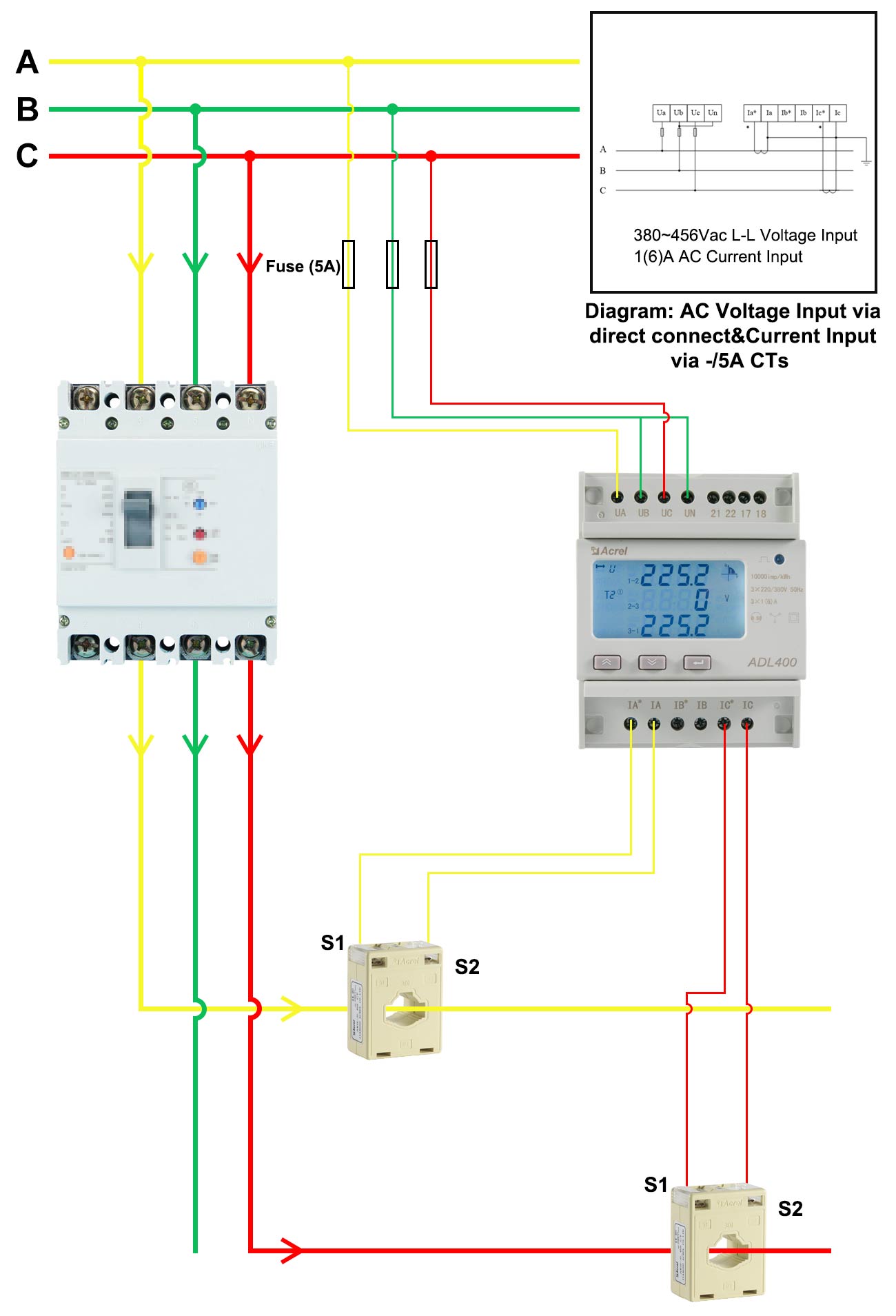

Strom verdrahtung: 3-Phasen-4-Draht CT betrieben	Strom verdrahtung: 3-Phasen-3-Draht-CT betrieben

Three Phase Digital Meter

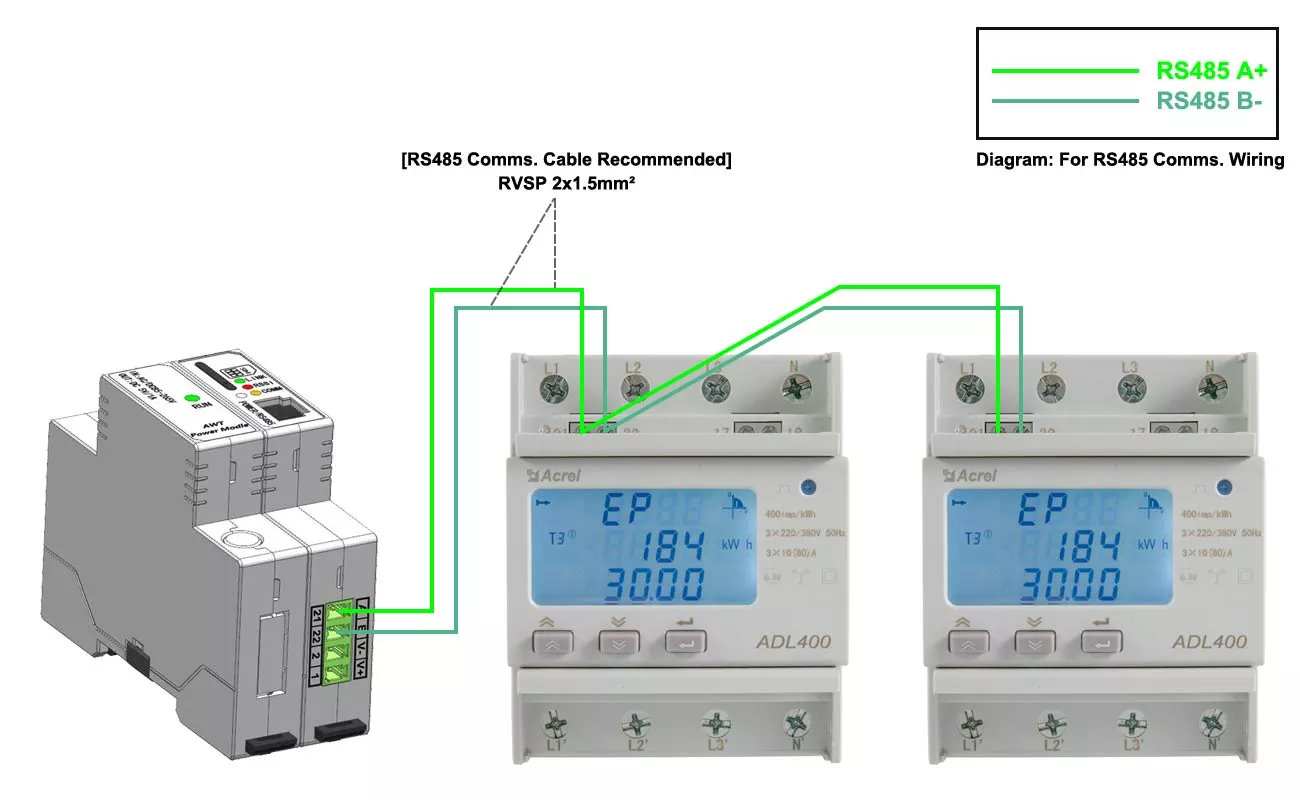

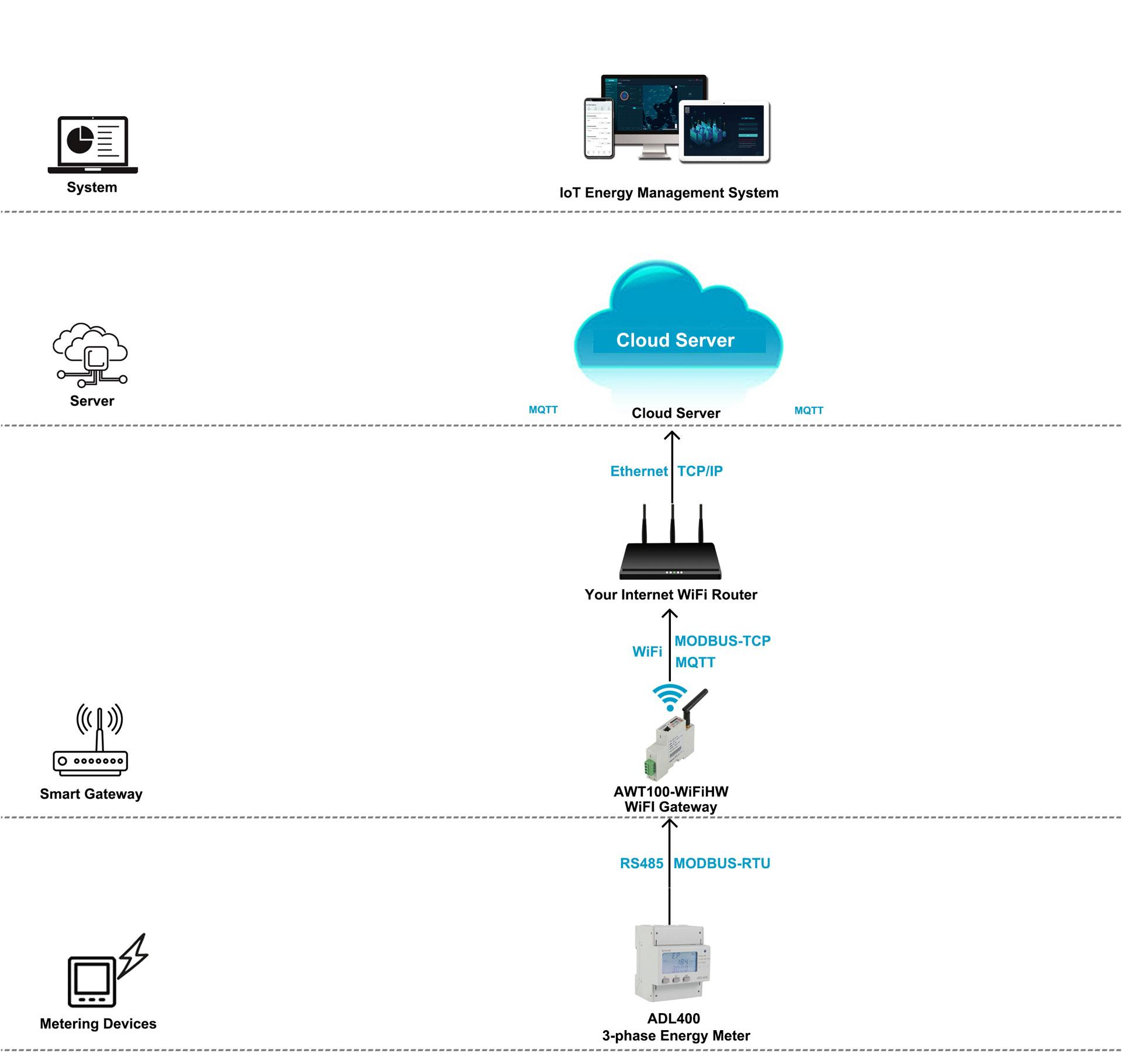

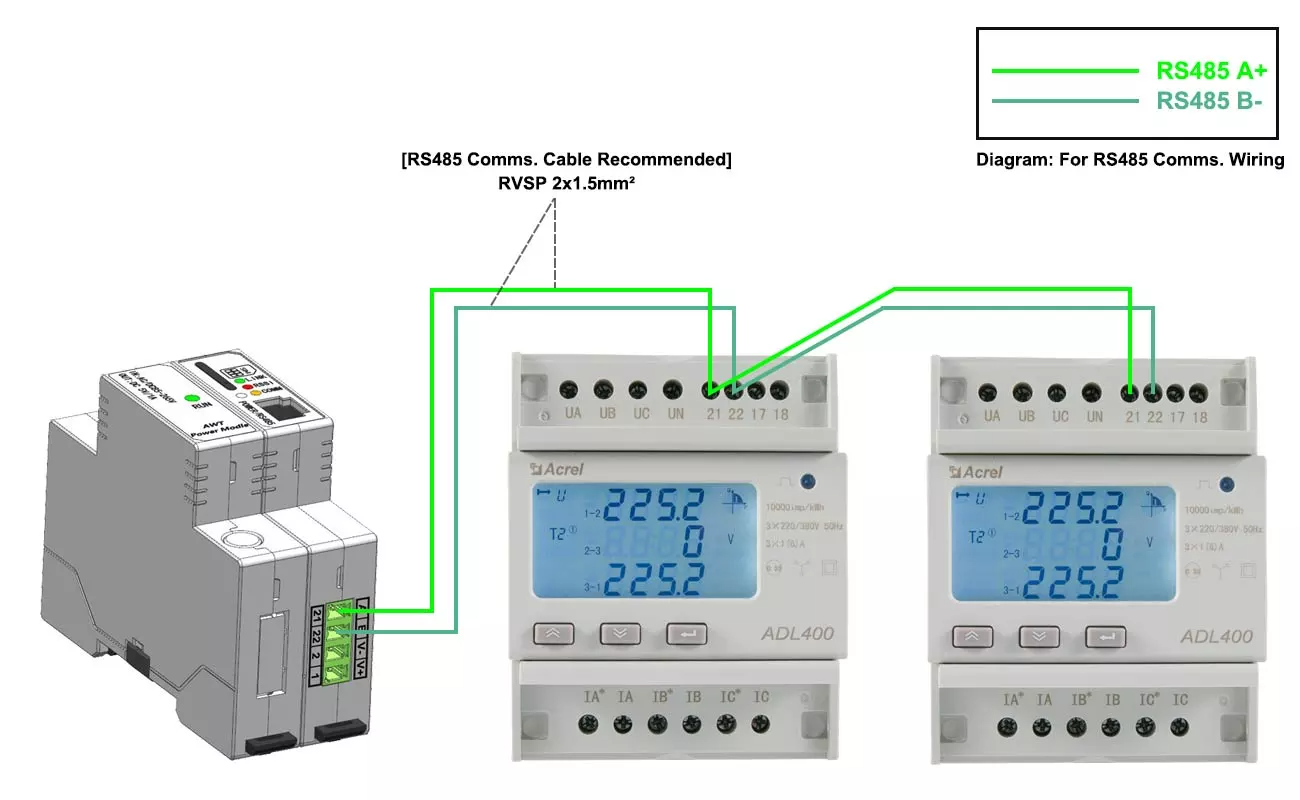

RS485 Verdrahtet Kommunikation von Acrel ADL400 (CT Operated Type) mit IoT Gateway

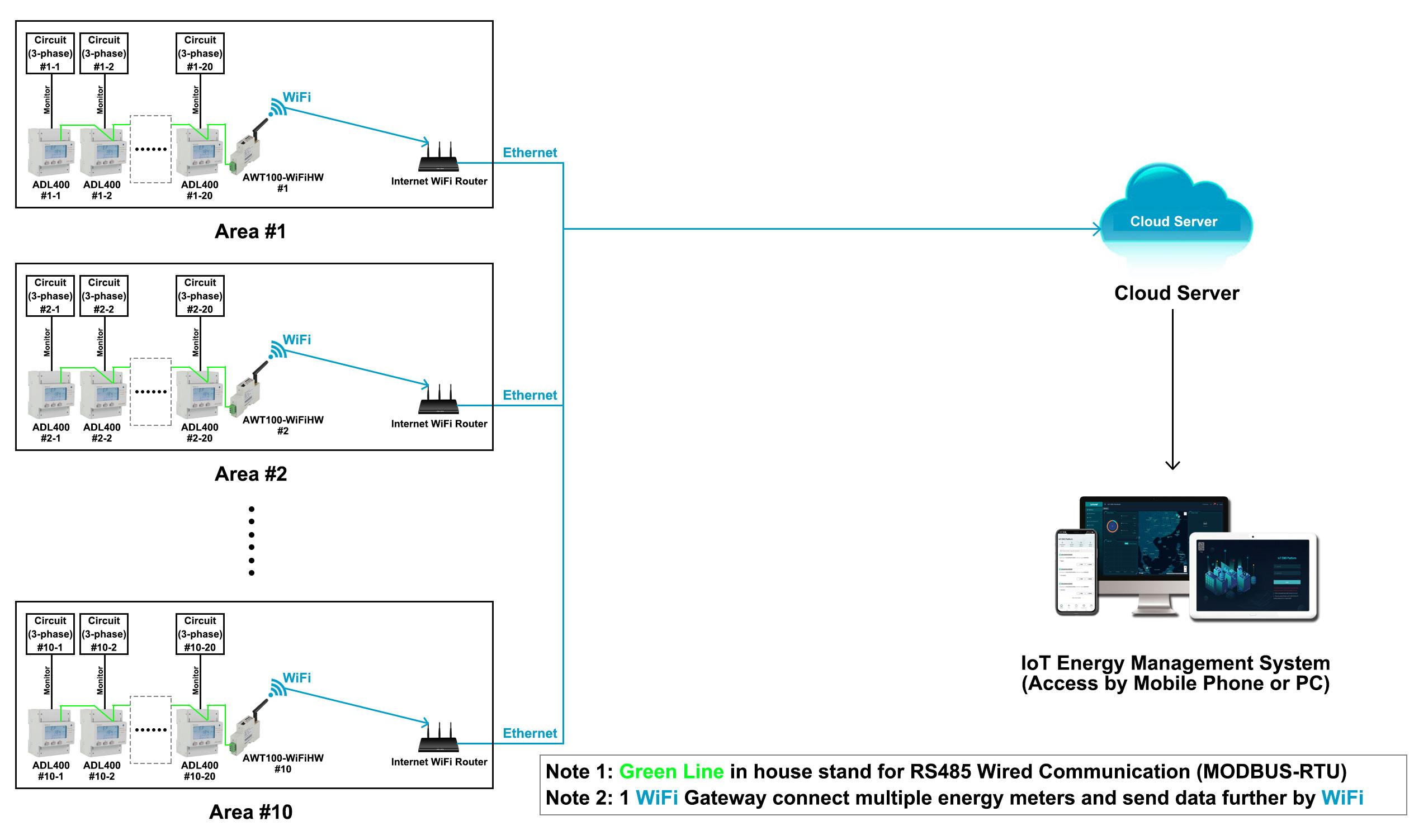

Acrel Smart Meter Solution Structure

Asl400 Three Phase Power Monitoring Equipment

Adl400 Three Phase Smart Energy Meter

Acrel Smart Meter Applications

Anwendungen von Acrel Smart Energy Meter

Spezifikationen von Acrel ADL400 MID Dreiphasen-Smart Energy Meter

1. Funktions beschreibung

Funktion	Beschreibung der Funktion	Funktion zur Verfügung stellen
Messung von kWh	Aktive kWh (positiv und negativ)	■ ■
	Reaktive kWh (positiv und negativ)	■ ■
	A. B, C Split-Phase positive aktive Energie	■ ■
Messung von elektrischen Parametern	U, I	■ ■
Messung von elektrischen Parametern	P, Q, S, PF, F	■ ■
Messung von Harmonischen	2 ~ 31. Spannung und Strom harmonische	■ ■
LCD-Anzeige	12 Bit Abschnitt LCD-Display, Hintergrund licht	■ ■
Schlüssel programmierung	3 Schlüssel zur Kommunikation und Set-Parameter	■ ■
Impuls ausgang	Aktiver Impuls ausgang	■ ■
Multi-Tarif und Funktionen	Passen Sie 4 Zeitzonen, 2 Zei tinte rvall listen, 14 Zei tinte rvall nach Tag und 4 Zolls ätze an	□
	Max Nachfrage und Auftretens zeit	□
	Eingefrorene Daten in den letzten 48 Monaten, in den letzten 90 Tagen	□
	Datum, Uhrzeit	□
Kommunikation	Kommunikation schnitts telle: RS485, Kommunikation protokoll: MODBUS-RTU	■ ■

2. technische Parameter

Puls

Projekt			Leistungs parameter
Spezifikation			3 Phase 3 Drähte, 3 Phase 4 Drähte
Messung	Spannung	Referenz spannung	3 × 100V \ 3 × 380Vac, 3 × 57,7/100Vac, 3 × 220/380Vac (kann normaler weise unter 1,2-facher Nennspannung arbeiten)
		Verbrauch	<10VA (einphasig)
		Impedanz	> 2MΩ
		Genauigkeit klasse	Fehler ± 0,2%
	Curnt	Eingangs strom	3 × 1(6)A, 3 × 10(80)A
		Verbrauch	<1VA einphasiger Nennstrom
		Genauigkeit klasse	Fehler ± 0,2%
	Macht		Aktiv, reaktiv, scheinbare Leistung, Fehler ± 0,5
	Frequenz		45 ~ 65Hz, Fehler ± 0,2%
Messung	Energie		Aktive Energie (Genauigkeit klasse: 0,5) reaktive Energie (Genauigkeit klasse 2)
	Uhr		≤ 0,5 s/d
Ziffern signal	Energie impuls leistung		1 aktiver Fotokoppler ausgang
Breite des Pulses		80 ± 20ms
Puls konstante		400mp/kWh, 10000impf/kWh (Entspricht dem Grunds trom)
Kommunikation	Schnitts telle und Kommunikation protokoll		RS485:Modbus RTU
	Bereich der Kommunikation adresse		Modbus RTU:1 ~ 247;
	Baud-Rate		1200bps ~ 19200bps
Umwelt	Arbeits temperatur		-25 ° c ~ 55
	Relative Luft feuchtigkeit		≤ 95 ℅ (keine Kondensation)

Details von Acrel ADL400 MID Dreiphasen-Smart Energy Meter

Acrel Smart Meter Details

Verschiedene elektrische Parameter Messung ● KWh (3-Phasen-positive Kilowattstunden) ● KVarh (Kilovar-Stunden) ● Harmonische (2 ~ 31. Spannung & Strom) --- Standard ● U (3-Phasen-Spannung) ● I (3-Phasen-Strom) ● P (Leistung) ● Q (Reaktiv leistung) ● F (Frequenz) ● S (scheinbare Leistung) ● PF (Leistungs faktor)

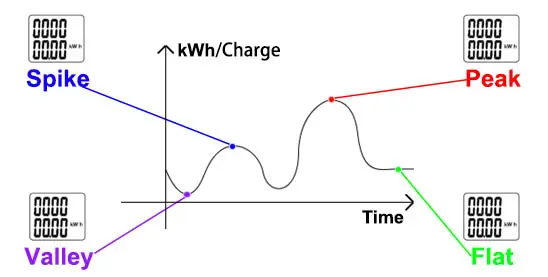

Multi-Rate/Flexibler Tarif ● 4 Zeitzone ● 4 Tarif (Spike, Peak, Flat, Valley) ● 2 Zeiträume liste ● 14 Zeitraum für Tag ● Daten eingefroren (letzte 48 Monate oder letzte 90 Tage) ● Max Nachfrage und Auftretens zeit

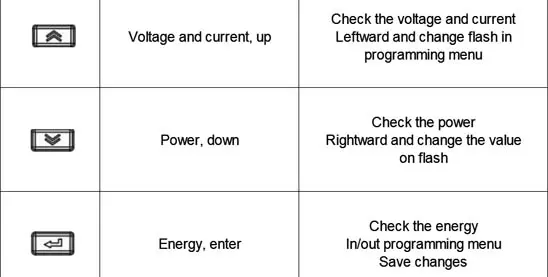

HMI für die gemeinsame Konfiguration ● PT-oder CT-Verhältnis ● Verdrahtung methoden (3 P4W oder 3 P3W) ● Zurück Zeit ● RS485 (MODBUS-RTU) Kommunikation seins tellung
