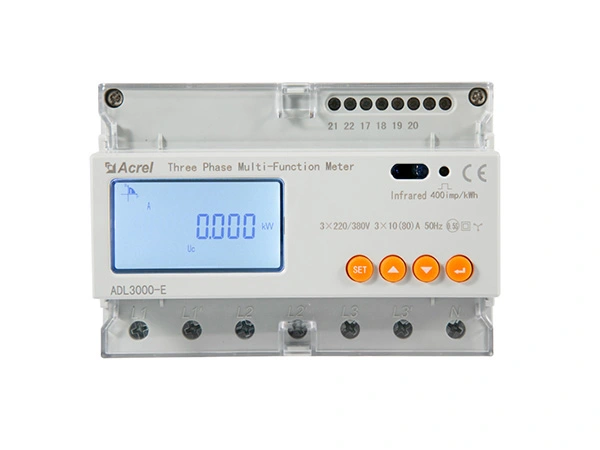

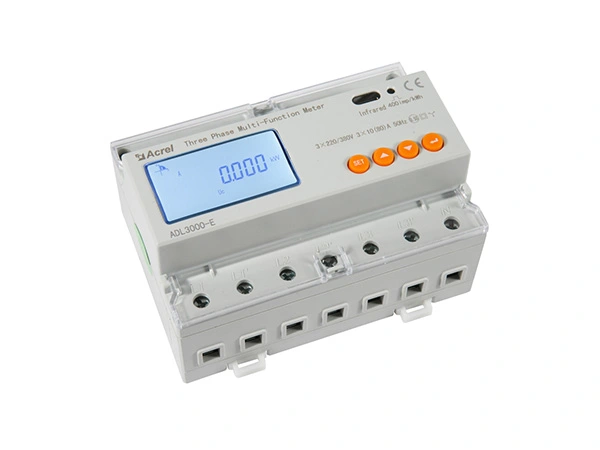

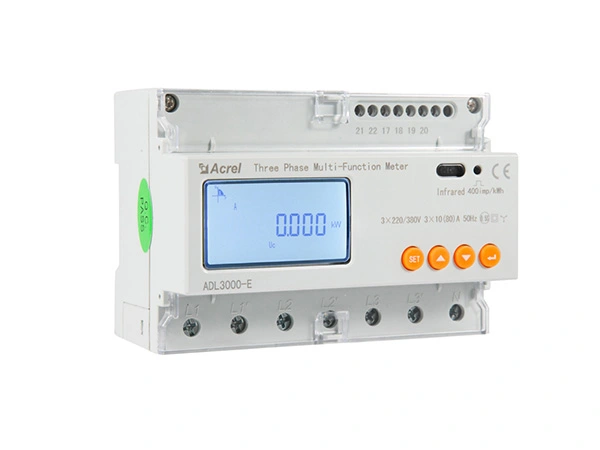

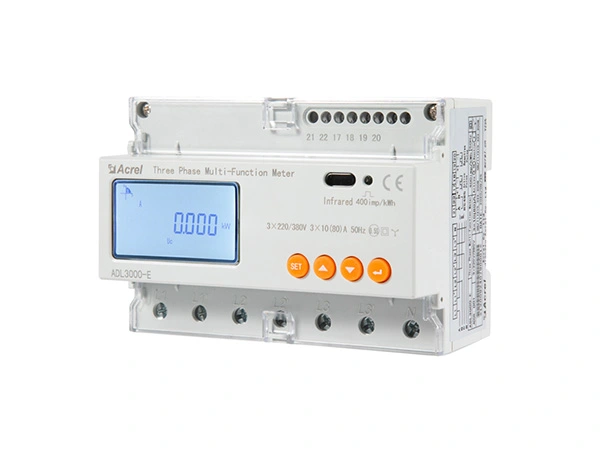

Acrel ADL3000 UL 3 Phasen Smart Energy Meter

Messung von kWh

Aktive kWh (positiv und negativ)

■ ■

Reaktive kWh (positiv und negativ)

■ ■

A, B, C Phase positiv aktiv kWh

■ ■

Messung von elektrischen Parametern

U, I, P, Q, S, PF, F

■ ■

■ ■

Messung von

2 ~ 31. Spannung und Strom harmonische

Note 1

LCD-Anzeige

8 Bit Abschnitt LCD-Display, Hintergrund licht

■ ■

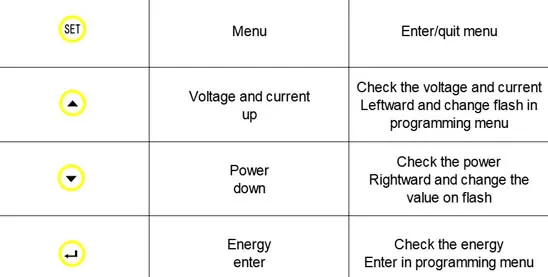

Schlüssel programmierung

4 Schlüssel zur Kommunikation und zum Festlegen von Parametern

■ ■

Impuls ausgang

Aktiver Impuls ausgang

■ ■

Reaktiv impuls ausgang

Note 2

Taktpuls ausgabe

Note 2

Multi-Tarif und Funktionen

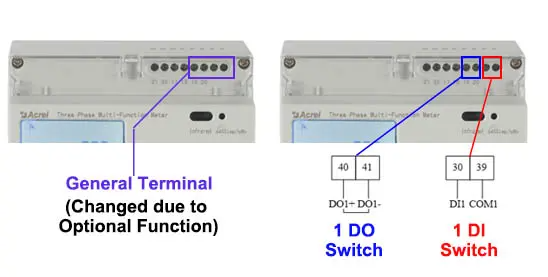

Aktiver Schalter eingang

Note 3

Schalter ausgang

Note 2

Passen Sie 4 Zeitzonen, 2 Zei tinte rvall listen, 14 Zei tinte rvall nach Tag und 4 Zolls ätze an

□

Max forderte kWh und Zeit geschah

□

Eingefrorene Daten in den letzten 48 Monaten, in den letzten 90 Tagen

□

Datum, Uhrzeit

□

Kommunikation

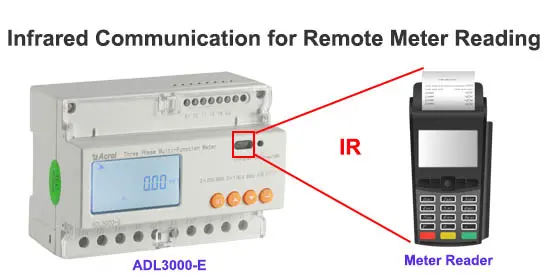

Infrarot-Kommunikation

■ ■

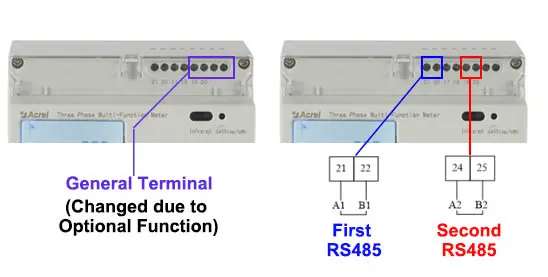

Der erste Kommunikation spfad: Kommunikation schnitts telle: RS485, Kommunikation protokoll: MODBUS-RTU

□

Der zweite Kommunikation spfad: Kommunikation schnitts telle: RS485, Kommunikation protokoll: MODBUS-RTU

Note 3

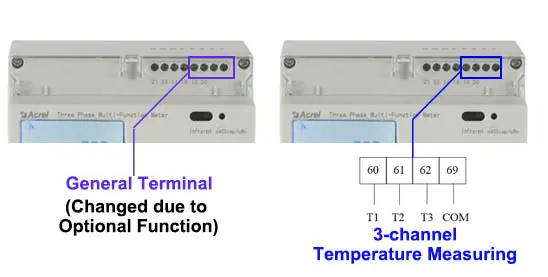

Temperatur messung

Unterstützung 3 Aufwand NTC Temperatur

Note 4

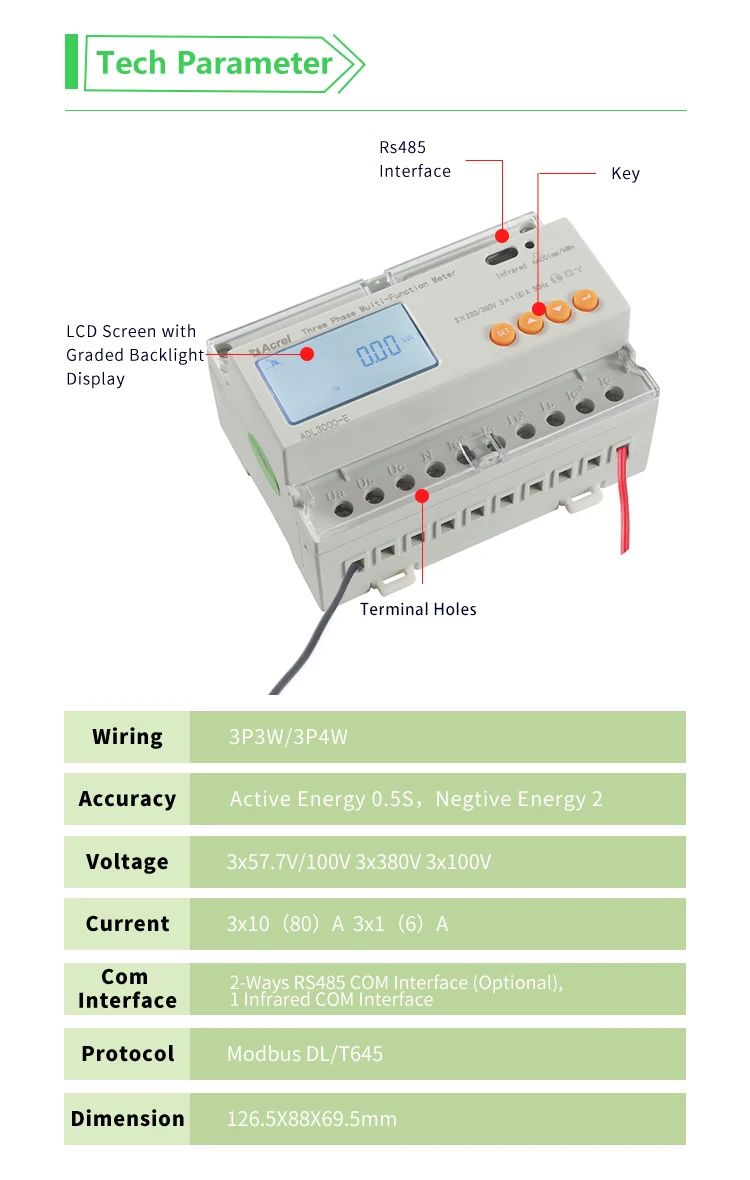

Spannung

Referenz spannung

3 × 100V, 3 × 380V, 3 × 57,7/100V, 3 × 220/380V

Verbrauch

<10VA (einphasig)

Impedanz

> 2MΩ

Genauigkeit klasse

Fehler ± 0,2%

Aktuell

Eingangs strom

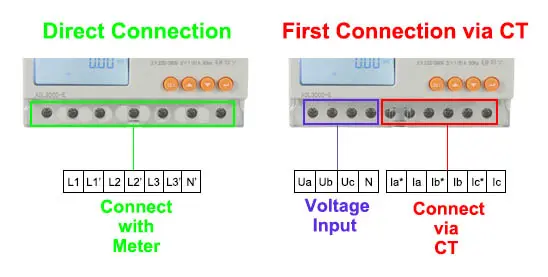

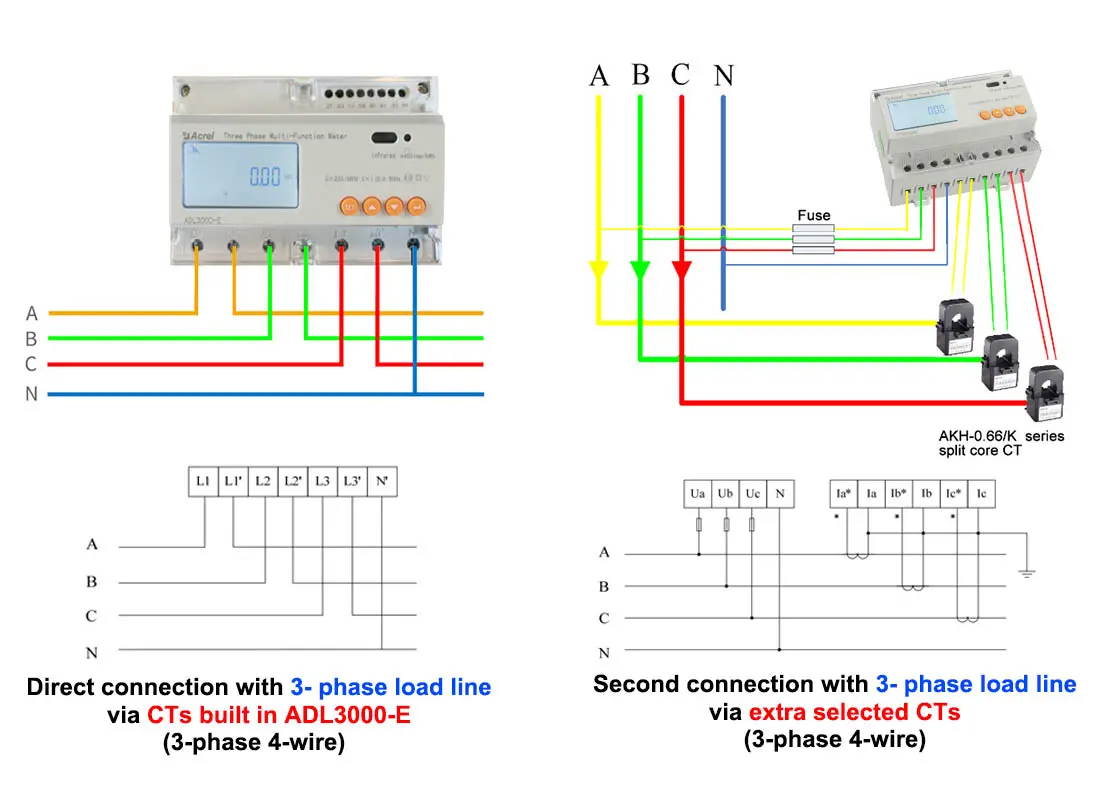

3 × 1(6)A (zweite Verbindung mit 3-Phasen-Lastleitung über extra ausgewählte CTs)

3 × 10(80)A (direkte Verbindung mit 3-Phasen-Lastleitung über ADL3000-E eingebaute CTs)

Verbrauch

<1VA (einphasiger Nennstrom)

Genauigkeit klasse

Fehler ± 0,2%

Macht

Aktiv, reaktiv, scheinbare Leistung, Fehler ± 0,5

Frequenz

45 ~ 65Hz, Fehler ± 0,2%

Temperatur

-40 ° C ~ 99 ° C

Energie

Aktive Energie (Genauigkeit klasse: 0,5, 1), reaktive Energie (Genauigkeit klasse 2)

Uhr

≤ 0,5 s/d

Energie impuls leistung

1 aktiver Optokoppler ausgang, 1 reaktiver Optokoppler ausgang

Schalt leistung

1 Schalt leistung

Schalt eingabe

1 Optokoppler-Eingang

Breite des Pulses

80 ± 20ms

Puls konstante

6400mp/kWh, 400impf/kWh (Entspricht dem Grunds trom)

Schnitts telle und Kommunikation

RS485:Modbus RTU

Bereich der Kommunikation adresse

Modbus RTU:1 ~ 247;

Baud-Rate

1200bps ~ 19200bps

Relative Temperatur

-25 ° c ~ + 55

Relative Luft feuchtigkeit

≤ 95 ℅ (keine Kondensation)
