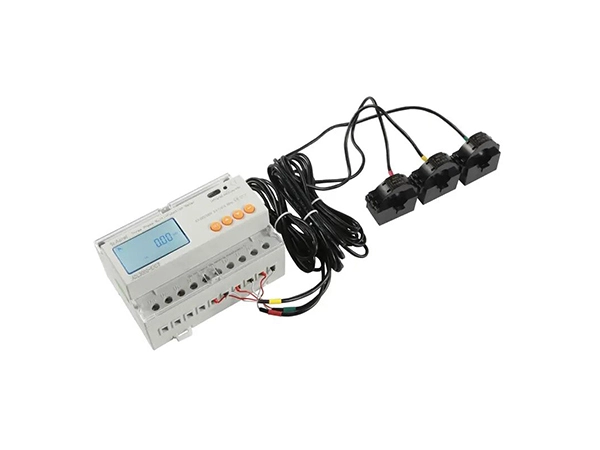

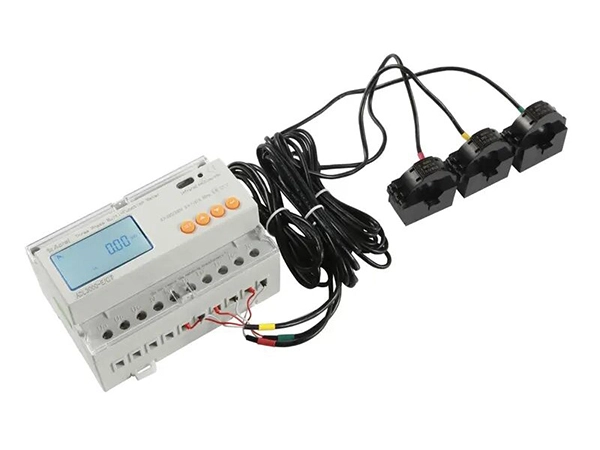

ADL3000-E/CT 7P 3-Phasen-Energiezähler mit CT

Messung: 3-Phasen-kWh (0,5 S), Aktiv leistung, Reaktiv leistung, Strom, Spannung, Harmonic und etc
Nennspannung: 3x22/380V, 3x57.7/100V (3 P4W); 3x380V, 3x100V (3 P3W)
Aktuelle Bewertung: 3x10(100)A; 3x1(6)A
Frequenz: 45 ~ 65Hz
Commnunication: RS485 (MODBUS-RTU) und Infrarot
Multi-Rate: Spike, Peak, Valley und Flat kWh
Extra funktion: Kabel temperatur messung und DO/DI
Anzeige: LCD (8 Ziffern)
Dimension: 127*88*70mm (L * W * H)
Verdrahtung: 3-Phasen 4 Draht; 3-Phasen-3-Draht

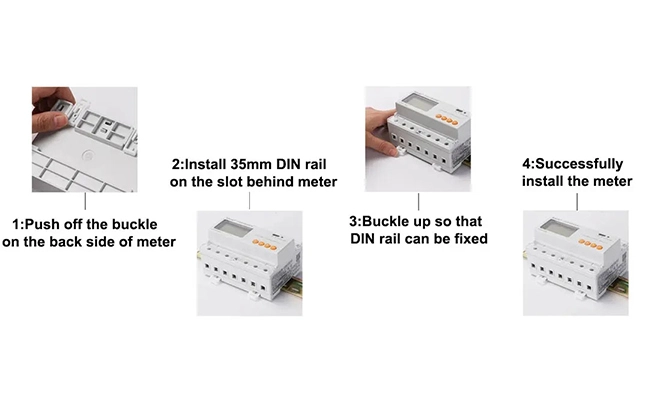

Installation: 35mm DIN-Schiene
Standard & Zertifikat: IEC; CE; EAC

Kontaktieren Sie uns

Features Specifications Drawings

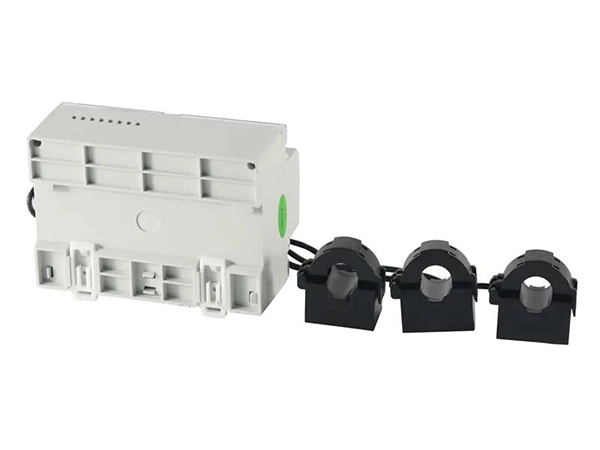

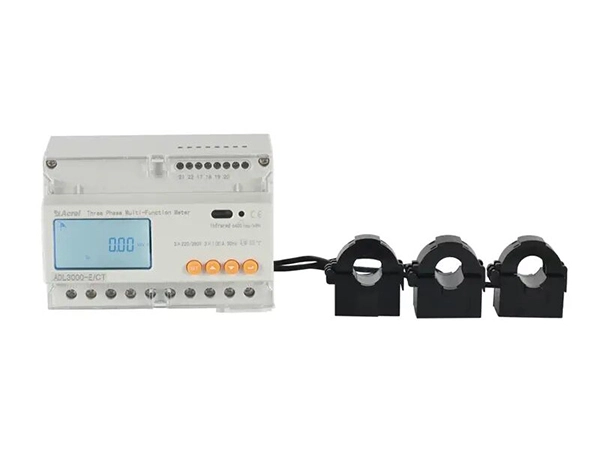

Merkmale des ADL3000-E/CT 7P 3-Phasen-Energiemessgeräts mit CT

Din Rail Energy Meter Wifi

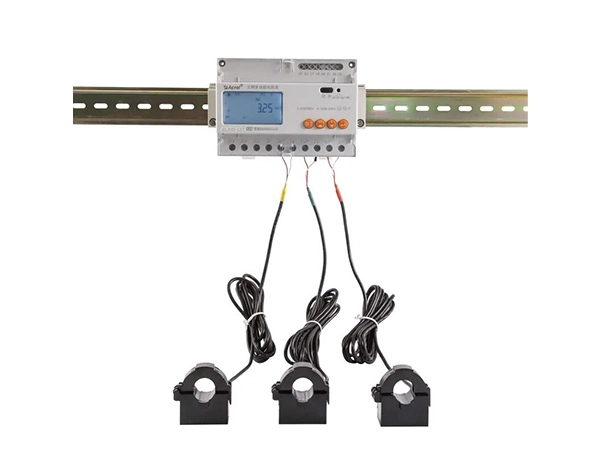

Externer aktueller Transformator

● Bequem für Modifikation projekt

● Max Eingangs strom: 100A/6A

External Current Transformer

Vielfältige Messung der Strom parameter

● Harmonische (2 ~ 31. Spannung & Strom) --- Optional

● F (Frequenz)

● U (3-Phasen-Spannung)

● I (3-Phasen-Strom)

● KWh (3-Phasen-positive Kilowattstunden)

● KVarh (Kilovar-Stunden)

● P (Leistung)

● Q (Reaktiv leistung)

● S (scheinbare Leistung)

● PF (Leistungs faktor)

Diverse Electricity Parameters Measurement

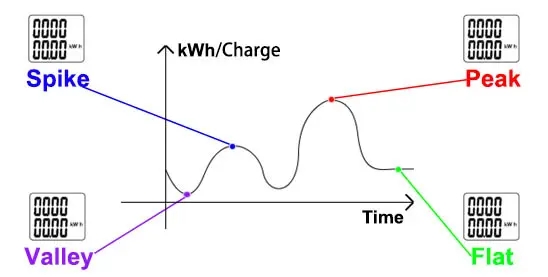

Multi-Rate/Flexibler Tarif

● 4 Zeitzone

● 4 Tarif (Spike, Peak, Flat, Valley)

● 2 Zeiträume liste

● 14 Zeitraum für Tag

● Daten eingefroren (letzte 48 Monate oder letzte 90 Tage)

● Max Nachfrage und Auftretens zeit

2 Kanal RS485 Kommunikation

● Protokoll: MODBUS-RTU

● 1 Kanal RS485 oder 2 Kanal RS485 beide optional

2 Channel RS485 Communication

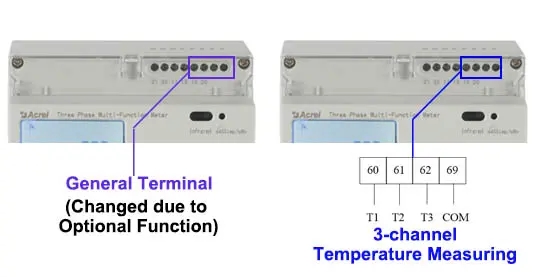

3-Kanal-Temperaturmessung

● Therm istor: NTC-Temperatur sensor

● Messbereich: -40 ° c ~ 125

3-channel Temperature Measuring

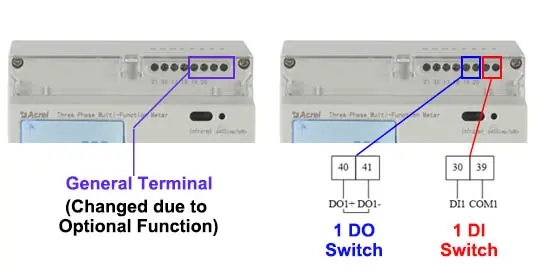

DO/DI-Schalter

● 1 Kanal DO

● 1 Kanal DI

DO/DI Switch

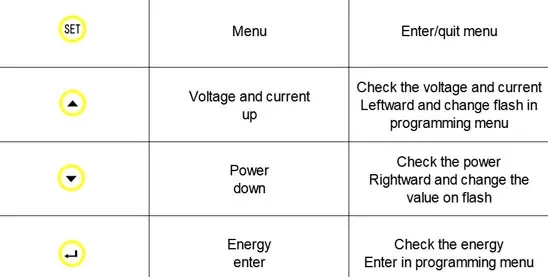

HMI für die Parameter einstellung

● Code

● Protokoll

● Adresse

● Baud-Rate

● Parität

● Alle Anzeige

HMI for Parameters Setting

Infrarot-Kommunikation für das Ablesen von Fern messgeräten

● Eingebaute Infrarot kommunikation

● Einfache Fern messgerät ablesung

Infrared Communication for Remote Meter Reading

Spezifikationen des ADL3000-E/CT 7P Dreiphasen-Multifunktions-Energie messers mit CT

1. Funktions beschreibung

Funktion	Beschreibung der Funktion	Funktion zur Verfügung stellen
Messung von kWh	Aktive kWh (positiv und negativ)	■ ■
	Reaktive kWh (positiv und negativ)	■ ■
	A, B, C Phase positiv aktiv kWh	■ ■
Messung von elektrischen Parametern	U, I, P, Q, S, PF, F	■ ■
Messung von elektrischen Parametern	U, I, P, Q, S, PF, F	■ ■
Messung von	2 ~ 31. Spannung und Strom harmonische	Note 1
LCD-Anzeige	8 Bit Abschnitt LCD-Display, Hintergrund licht	■ ■
Schlüssel programmierung	4 Schlüssel zur Kommunikation und Set-Parameter	■ ■
Impuls ausgang	Aktiver Impuls ausgang	■ ■
	Reaktiv impuls ausgang	Note 2
	Taktpuls ausgabe	Note 2
Multi-Tarif und Funktionen	Aktiver Schalter eingang	Note 3
	Schalter ausgang	Note 2
	Passen Sie 4 Zeitzonen, 2 Zei tinte rvall listen, 14 Zei tinte rvall nach Tag und 4 Zolls ätze an	□
	Max forderte kWh und Zeit geschah	□
	Eingefrorene Daten in den letzten 48 Monaten, in den letzten 90 Tagen	□
	Datum, Uhrzeit	□
Kommunikation	Infrarot-Kommunikation	■ ■
	Der erste Kommunikation spfad: Kommunikation schnitts telle: RS485, Kommunikation protokoll: MODBUS-RTU	□
	Der zweite Kommunikation spfad: Kommunikation schnitts telle: RS485, Kommunikation protokoll: MODBUS-RTU	Note 3
Temperatur messung	Unterstützung 3 Aufwand NTC Temperatur	Note 4

"■" Bedeutet Standard, "□" bedeutet optional.

2. Technischer Parameter

Spezifikation		3 Phase 3 Drähte, 3 Phase 4 Drähte
Spannung	Referenz spannung	3 × 100V, 3 × 380V, 3 × 57,7/100V, 3 × 220/380V
	Verbrauch	<10VA (einphasig)
	Impedanz	> 2MΩ
	Genauigkeit klasse	Fehler ± 0,2%

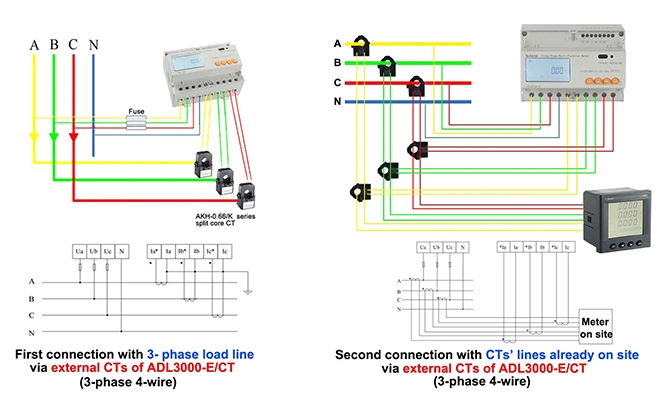

Aktuell	Eingangs strom	3 × 1(6)A (zweite Verbindung mit Cts-Kabel bereits vor Ort über externe CTs von ADL3000-E/CT) 3 × 10(100)A (erste Verbindung mit 3-Phasen-Lastleitung über externe CTs von ADL3000-E/CT)
	Verbrauch	<1VA (einphasiger Nennstrom)
	Genauigkeit klasse	Fehler ± 0,2%
Macht		Aktiv, reaktiv, scheinbare Leistung, Fehler ± 0,5
Frequenz		45 ~ 65Hz, Fehler ± 0,2%
Temperatur		-40 ° C ~ 99 ° C
Energie		Aktive Energie (Genauigkeit klasse: 0,5, 1), reaktive Energie (Genauigkeit klasse 2)
Uhr		≤ 0,5 s/d
Energie impuls leistung		1 aktiver Optokoppler ausgang, 1 reaktiver Optokoppler ausgang
Schalt leistung		1 Schalt leistung
Schalt eingabe		1 Optokoppler-Eingang
Breite des Pulses		80 ± 20ms
Puls konstante		6400mp/kWh, 400impf/kWh (Entspricht dem Grunds trom)
Schnitts telle und Kommunikation		RS485:Modbus RTU
Bereich der Kommunikation adresse		Modbus RTU:1 ~ 247;
Baud-Rate		1200bps ~ 19200bps
Relative Temperatur		-25 ° c ~ + 55
Relative Luft feuchtigkeit		≤ 95 (Keine Kondensation)
