Acrel ADL200 MID Einphasiger Energie zähler

Name: Acrel ADL200 MID Einphasiger Energie zähler
Brand: Acrel Co.,Ltd.

● Messung: 1-Phasen-Wechselstrom kWh, Aktiv leistung, Strom, Spannung und etc

● Genauigkeit: 1,0% (kWh)

● Frequenz: 45 ~ 65Hz

● Kommunikation: RS485 (MODBUS-RTU)

● Multi-Rate/Tarif: 4 Tarifs ätze und etc

● Nennspannung: 220 ~ 264Vac (direkte Verbindung)

● Nennstrom: 10(80)A AC (direkte Verbindung)

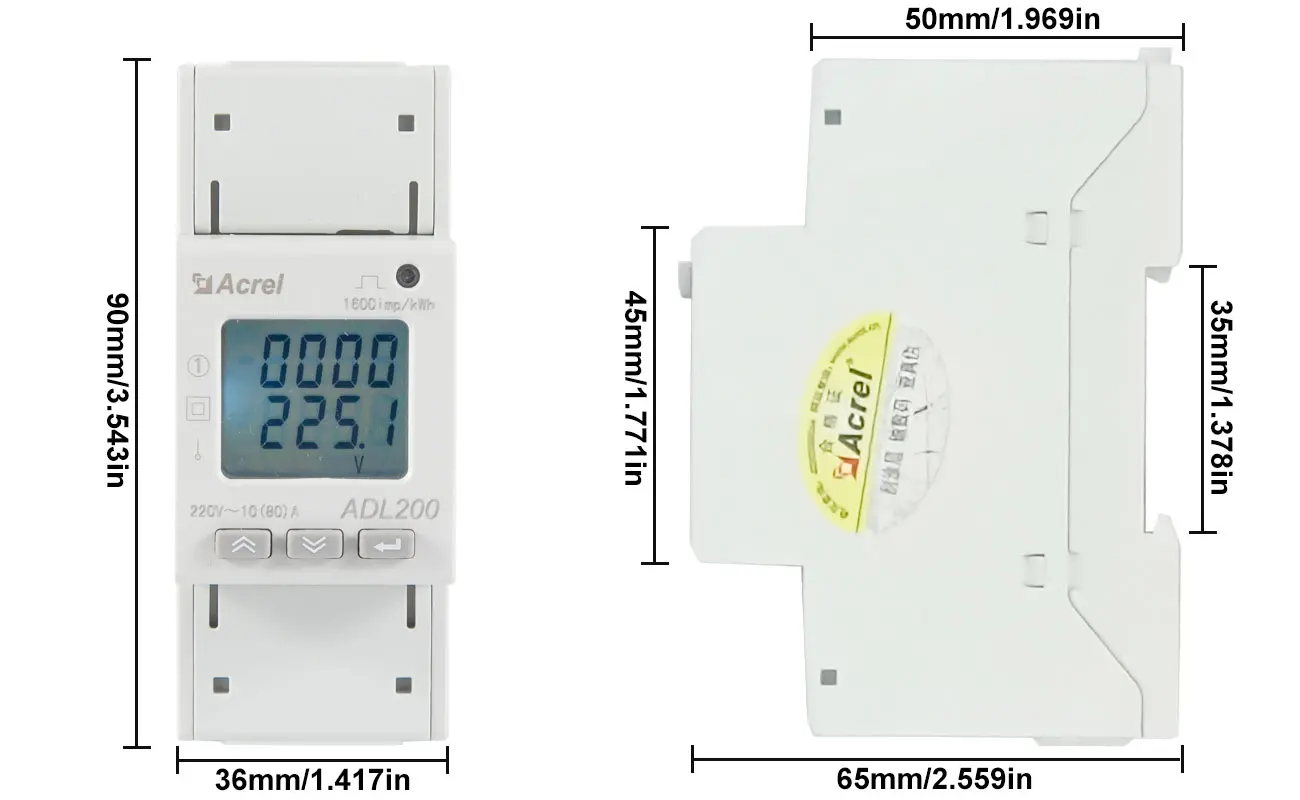

● Abmessung: 90*36*65mm (L * W * H)

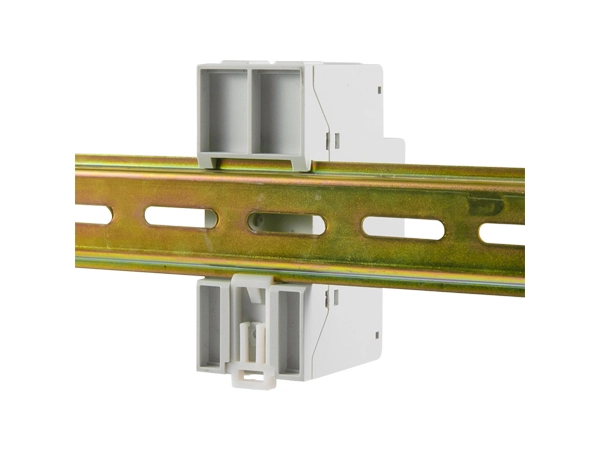

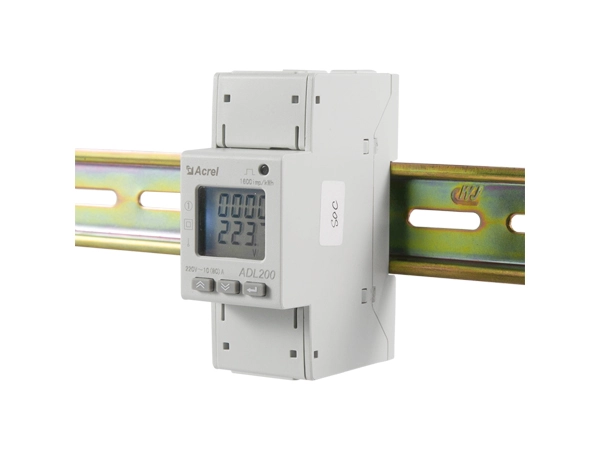

● Installation: 35mm DIN-Schiene

● Standard & Zertifikat: IEC; CE;CE-MID;EAC

Kontaktieren Sie uns Manueller Download

Features Specifications Details Download

Merkmale von Acrel ADL200 MID zertifizierter einphasiger Energie zähler

adl200

Der einphasige Stromzähler ADL200 ist für die einphasige Energie messung im Niederspannung system ausgelegt.

Das Messgerät erfüllt die damit verbundenen technischen Anforderungen des elektronischen Zählers im IEC62053-21, IEC62053-22 Standards.


Funktion

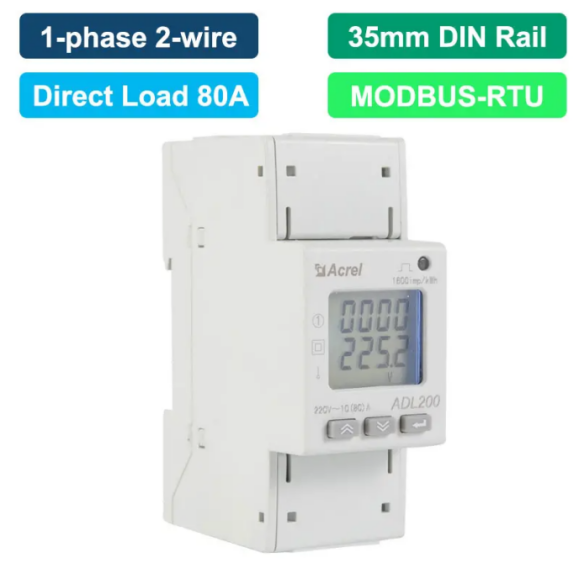

Acrel Adw200 Smart Energy Meters Manufacturer China

● Messung: 1-Phasen-Wechselstrom kWh, Aktiv leistung, Strom, Spannung und etc
● Genauigkeit: 1,0% (kWh)
● Frequenz: 45 ~ 65Hz
● Nennspannung: 220 ~ 264Vac (direkte Verbindung)
● Nennstrom: 10(80)A AC (direkte Verbindung)
● Abmessung: 90*36*65mm (L * W * H)
● Installation: 35mm DIN-Schiene
● Standard & Zertifikat: IEC; CE;CE-MID;EAC
● Kommunikation: RS485 (MODBUS-RTU)
● Multi-Rate/Tarif: 4 Tarifs ätze und etc (optional)

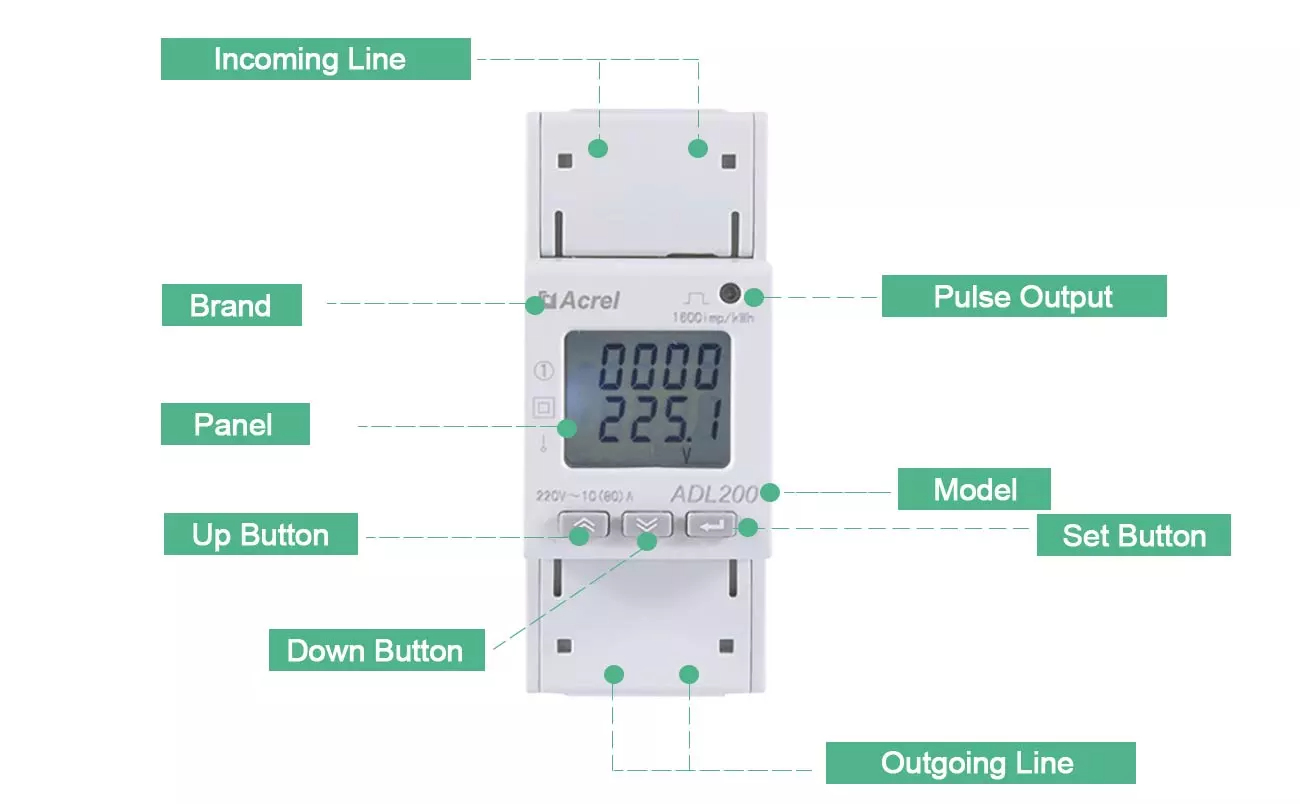

Produkt übersicht

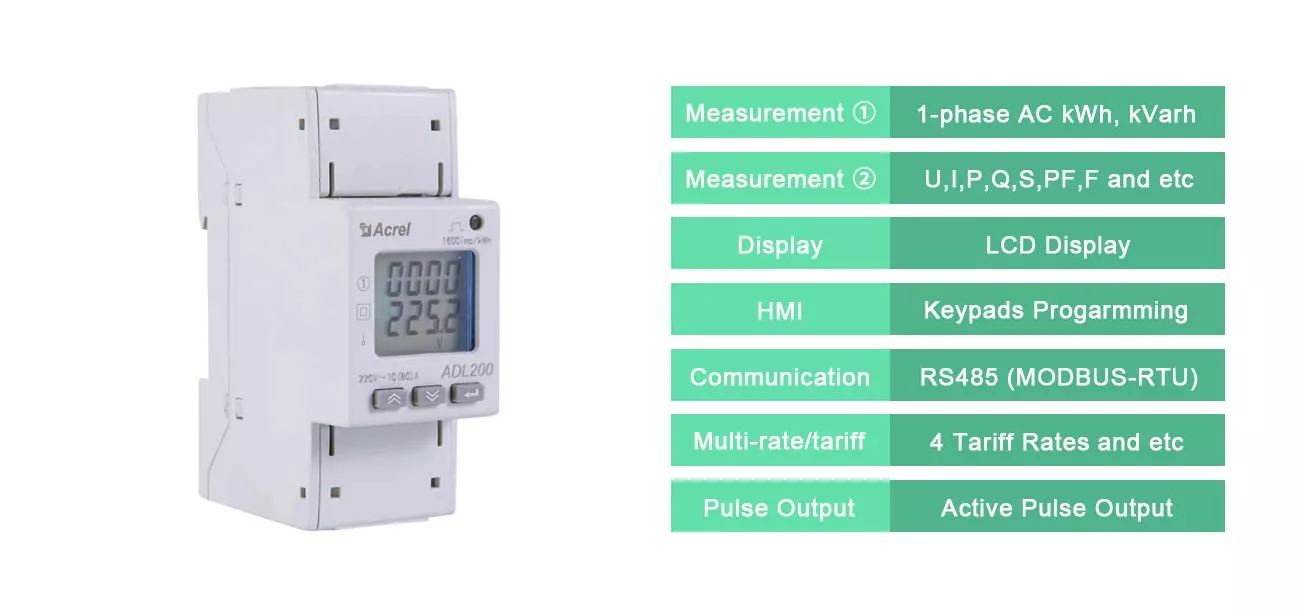

Haupt funktionen

acrel adl200

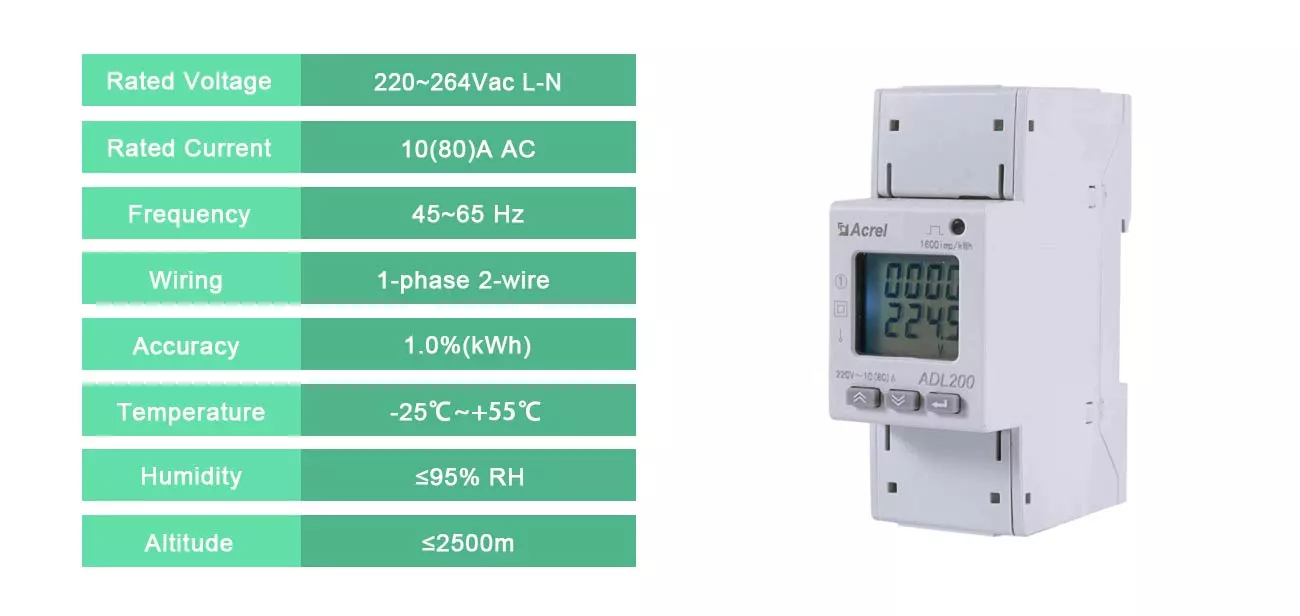

Haupt parameter

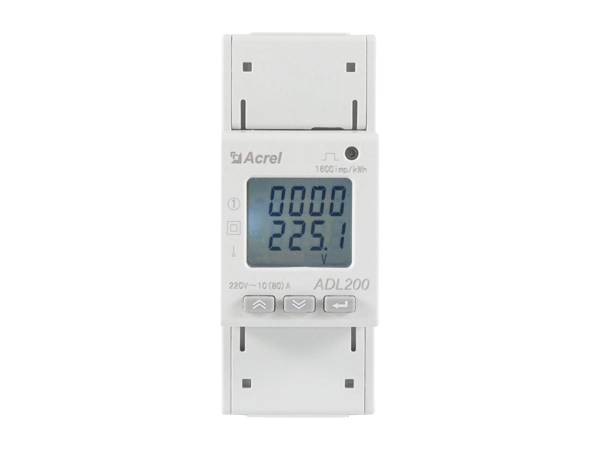

1 Phase Digital Energy Meter

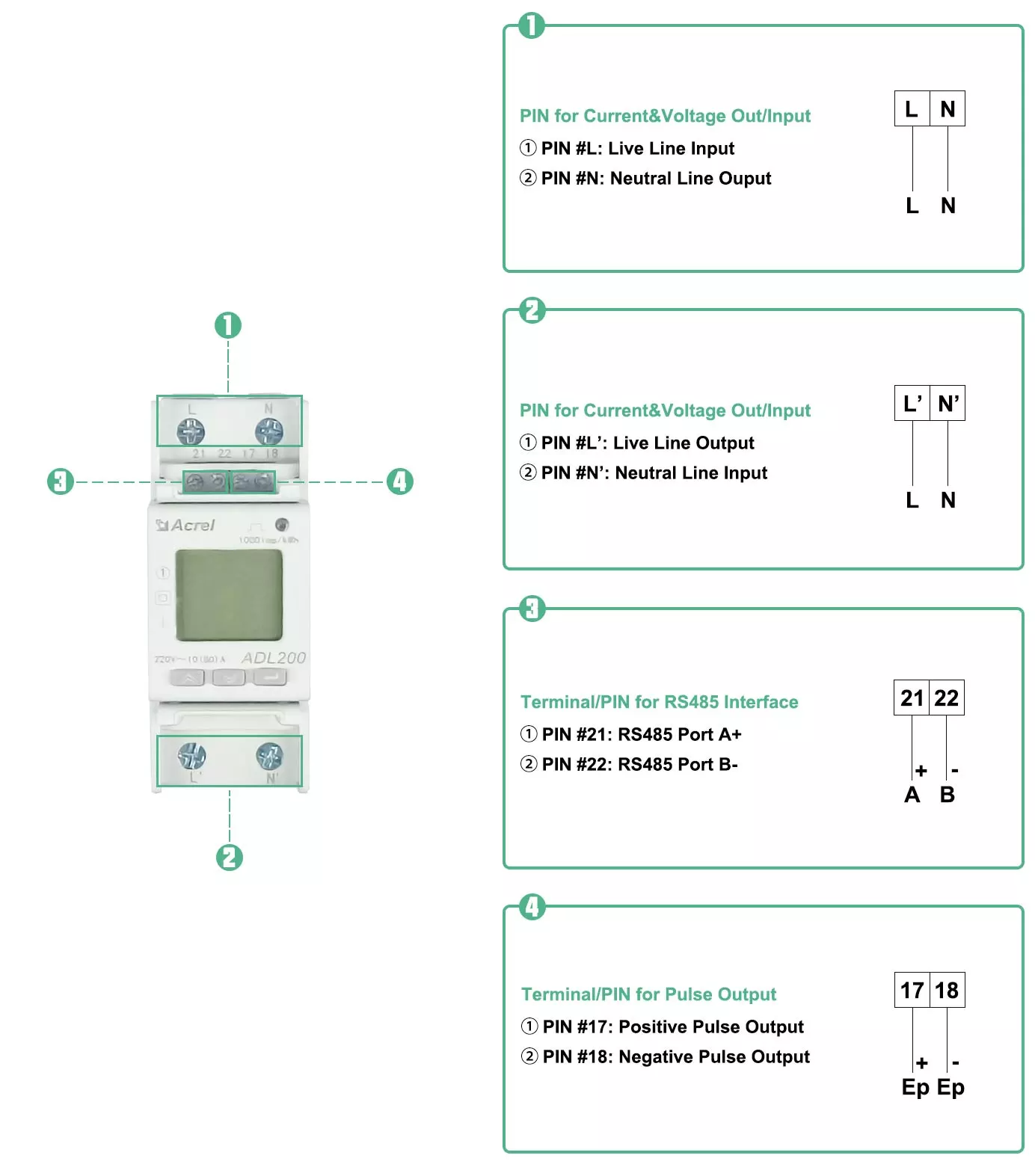

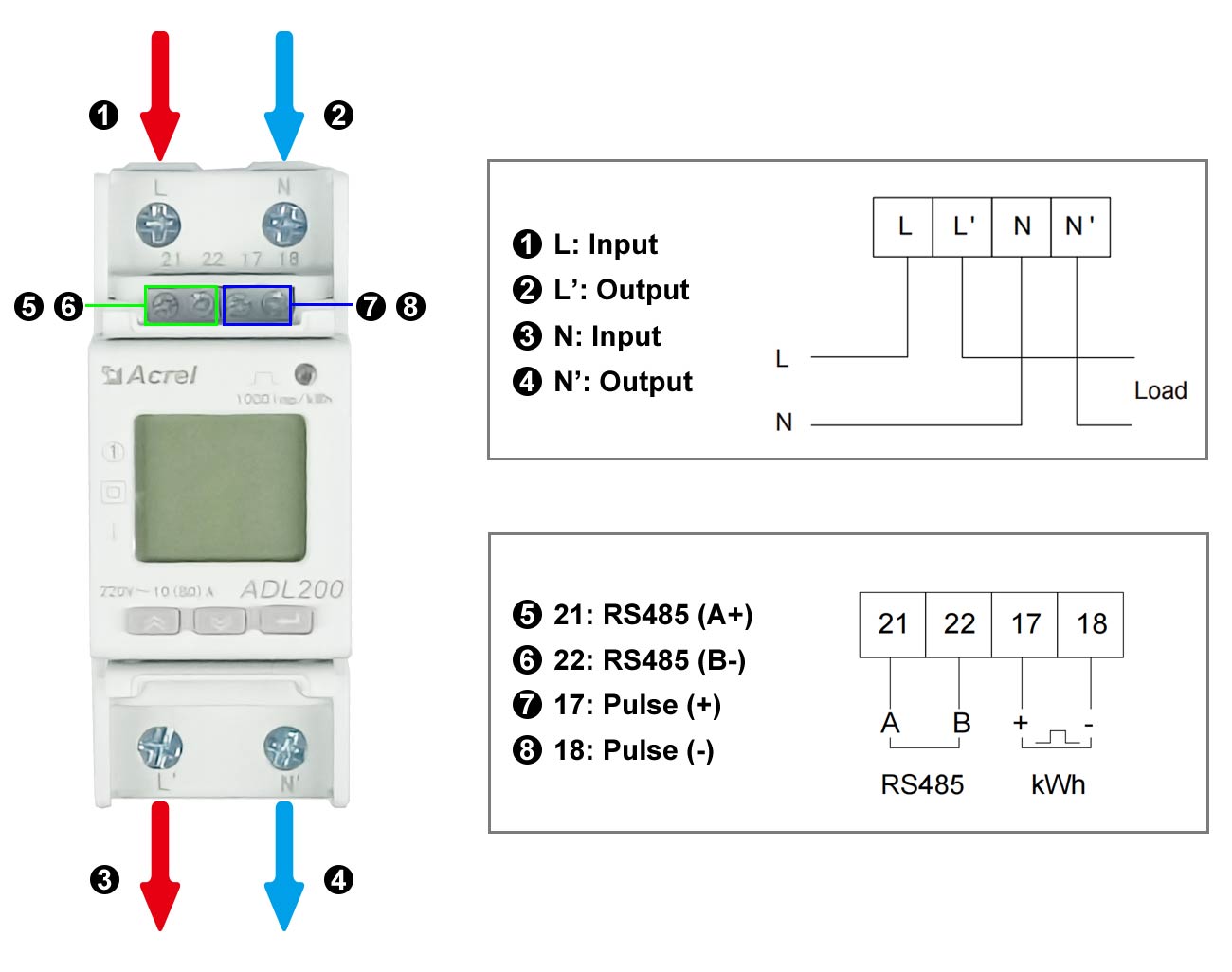

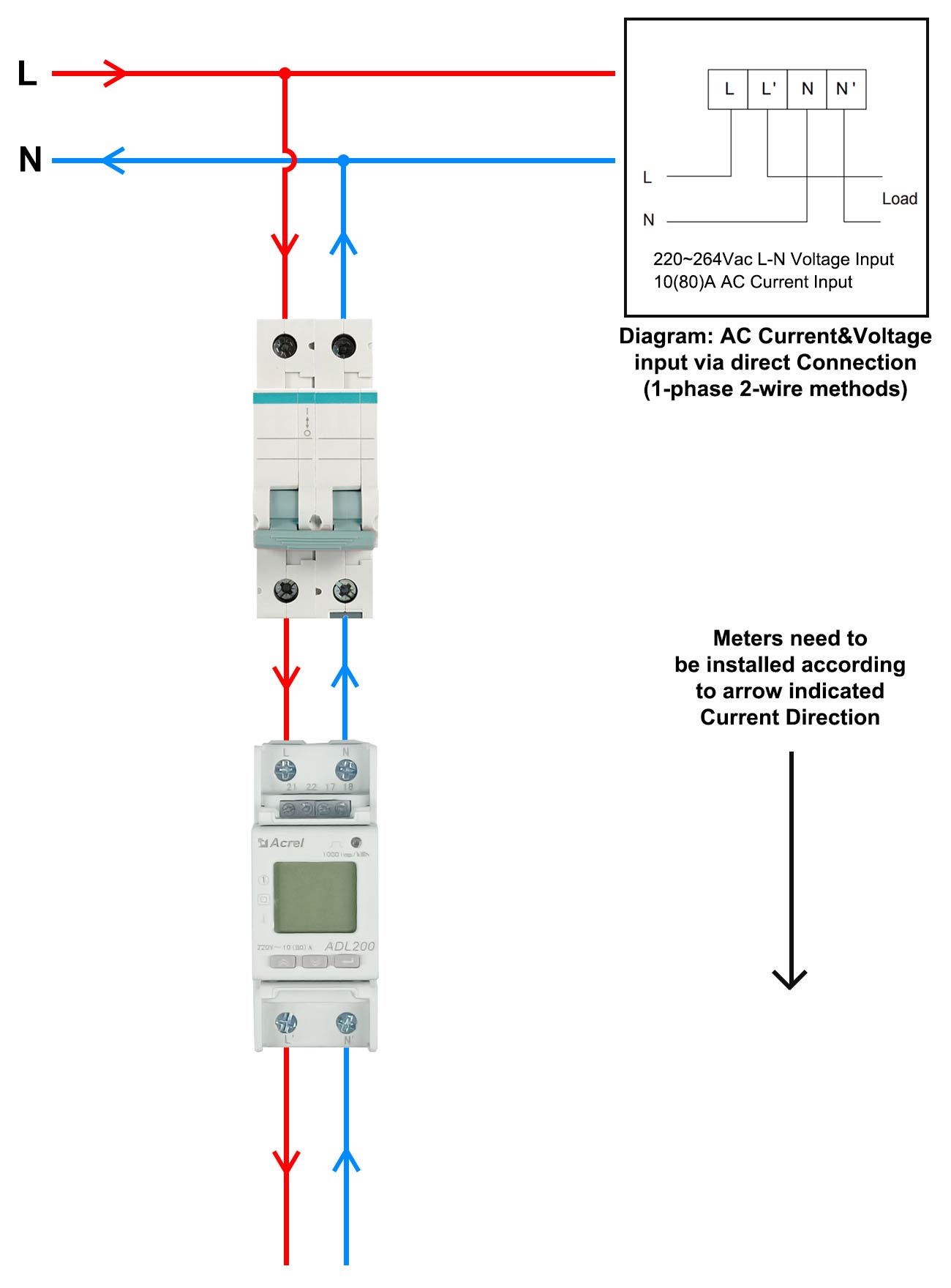

Strom verdrahtung: 1-Phasen-2-Draht über Direkt verbindung

Electric Single Phase Meter Energy Meter Single Phase Price Wiring Diagram

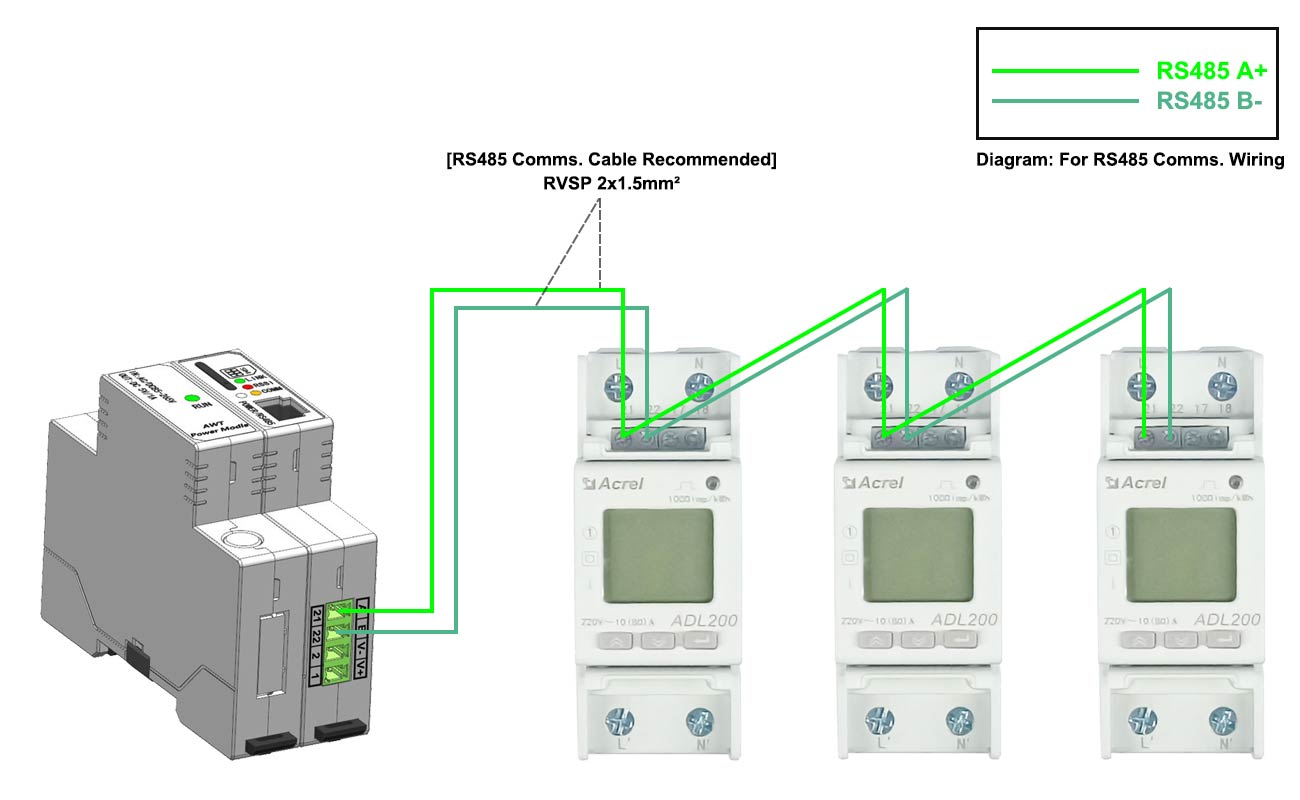

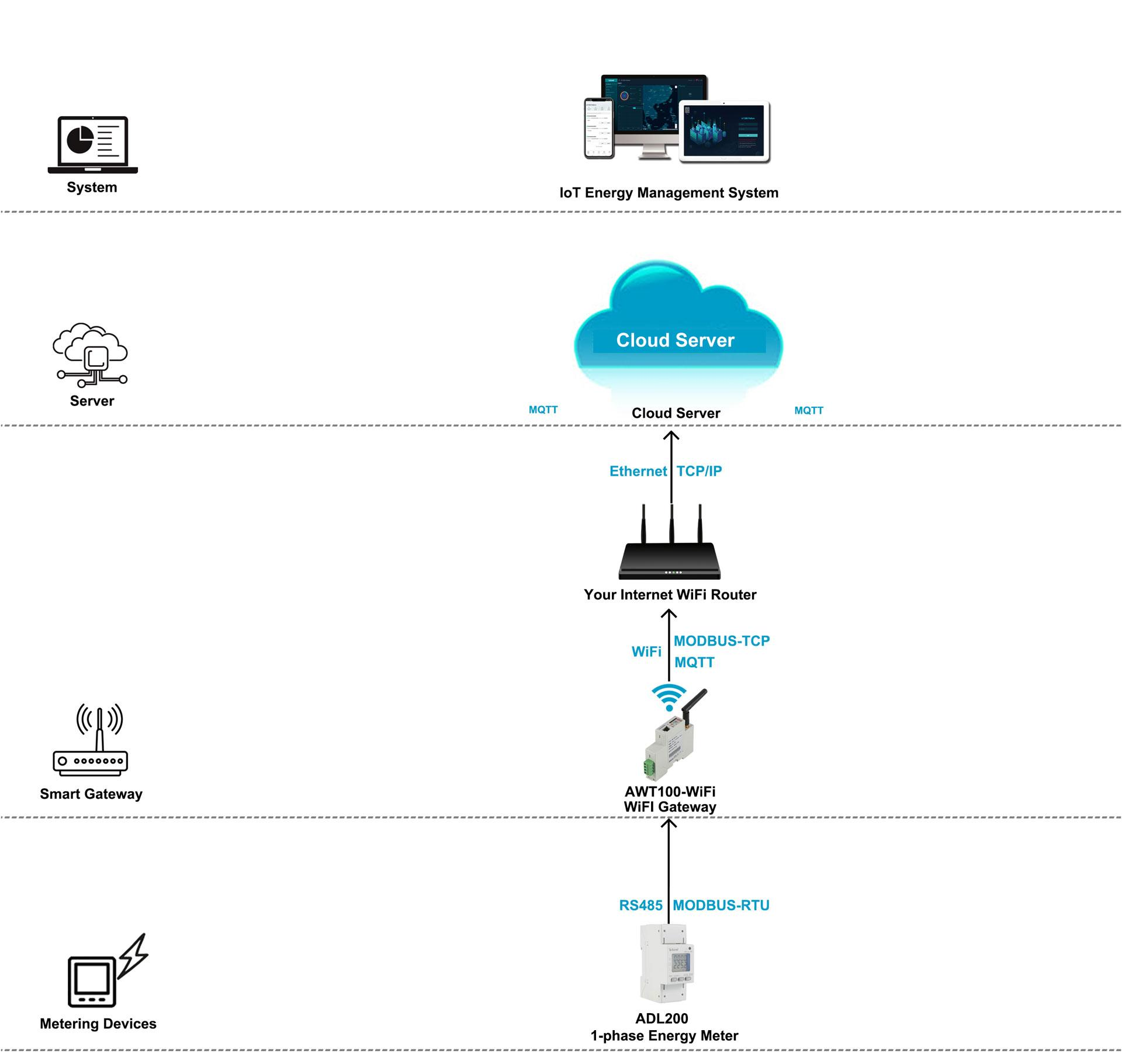

Kommunikation verkabelung: RS485 kabel gebundene Kommunikation mit IoT-Gateway

One Phase Electric Meter Wiring Of Rs485 Communication.

1 Phase Meter Price

1 Phase Energy Meter Price

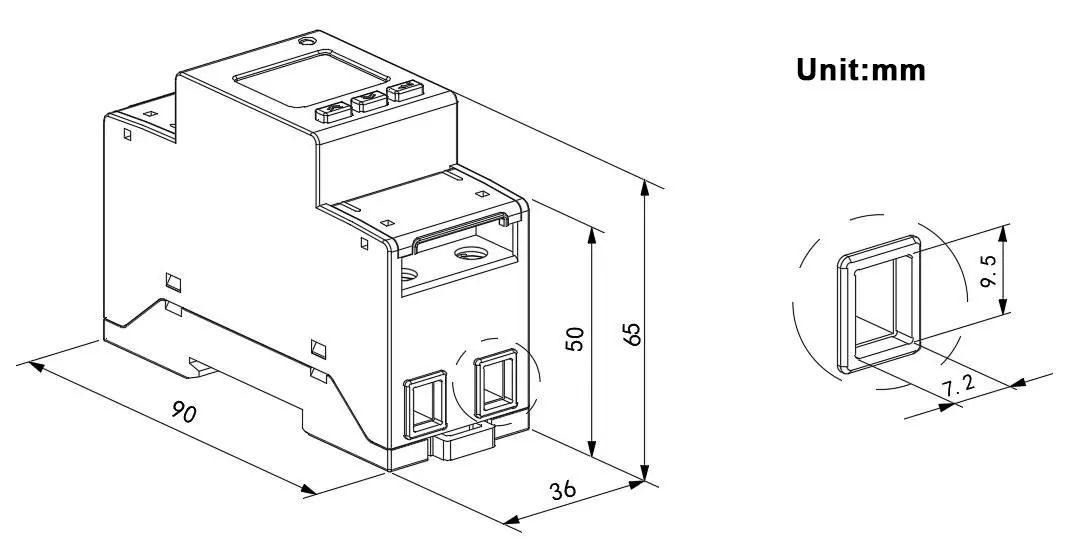

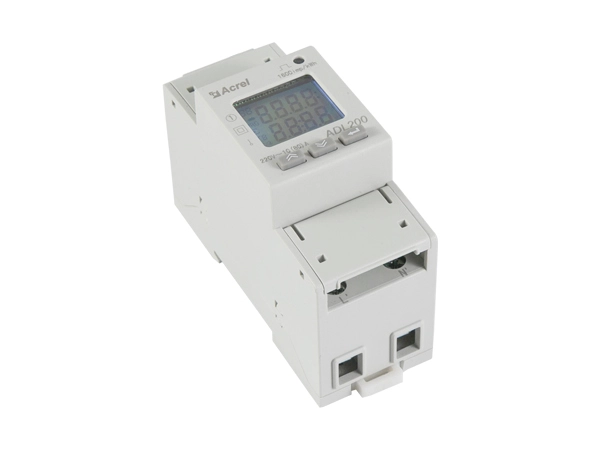

Electric Kwh Meter 1 Phase

Spezifikationen von Acrel ADL200 MID zertifizierter einphasiger Energie zähler

1. Funktions übersicht

Funktion	Beschreibung der Funktion	Funktion zur Verfügung stellen
Messung von kWh	Einphasige aktive kWh (positiv und negativ),3 Monate historische Energie daten eingefrorener Speicher	■ ■
Messung von elektrischen Parametern	Spannung, Strom, aktive Leistung, Reaktiv leistung, scheinbare Leistung, Leistungs faktor und Frequenz	■ ■
LCD-Anzeige	8 Bit Abschnitt LCD-Anzeige	■ ■

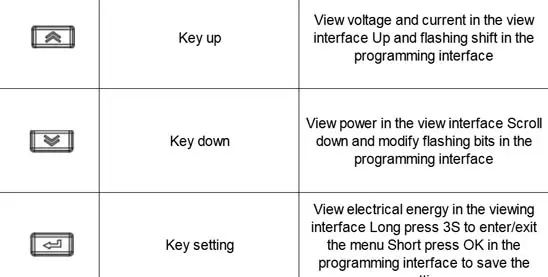

Schlüssel programmierung	3 Schlüssel zum Einstellen von Parametern wie Code, Adresse, Baud-Rate, Multi-Tarif und Kommunikation protokoll	■ ■
Impuls ausgang	Aktiver Energie impuls ausgang	■ ■
Multi-Tarif	Passen Sie 4 Zeitzonen, 2 Zei tinte rvall listen, 14 Zei tinte rvall nach Tag und 4 Zolls ätze an	□F
Kommunikation	Kommunikation schnitts telle: RS485, Kommunikation protokoll: MODBUS-RTU	■ ■

2. Elektrische Leistung

Parameter	Beschreibungen & Wert
Eingangs spannung	Referenz spannung	AC 220V
	Bezugs frequenz	50Hz
	Strom verbrauch	<10VA
Eingangs strom	Grundstrom	10A
	Maximaler Strom	80A
	Starts trom	4 ‰Ib
	Verbrauch	<4VA
Mess leistung	Genauigkeit der Messung	1 Klasse
Mess leistung	Messbereich	000000,00 ~ 99999999kWh
Takt genauigkeit		Error≤ 0,5 s/d
Aktiver Puls	Impuls breite	80 ± 20ms
Aktiver Puls	Puls konstante	1000Imp/kWh
Comm unicati auf	Schnitts telle	RS485(A +, B-)
	Verbindungs modus	Abgeschilderte Twisted-Pair-Leiter
	Protokoll	MODBUS-RTU

3. Umwelt

Parameter	Beschreibungen
Temperatur bereich	Arbeits temperatur	-25 ° c ~ 55
	Lagerte mperatur	-40 ° c ~ 70
Relative Luft feuchtigkeit		≤ 95% (keine Kondensation)
Höhe		<2000m

Details von Acrel ADL200 MID zertifizierter einphasiger Energie zähler

Acrel Smart Meter Details

Vielfältige Messung der Strom parameter ● U (Spannung) ● I (Aktuell) ● P (Leistung) ● Q (Reaktiv leistung) ● S (scheinbare Leistung) ● PF (Leistungs faktor) ● KWh (Kilowattstunden) ● KVarh (Kilovar-Stunden)

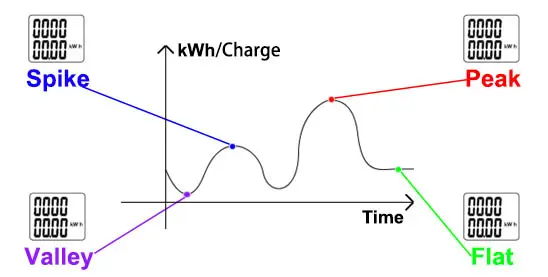

Multi-Rate/Flexibler Tarif ● 4 Zeitzone ● 4 Tarif (Spike, Peak, Flat, Valley) ● 2 Zeiträume liste ● 14 Zeitraum für Tag
HMI für die Parameter einstellung ● Code ● Protokoll ● Adresse ● Baud-Rate ● Parität
