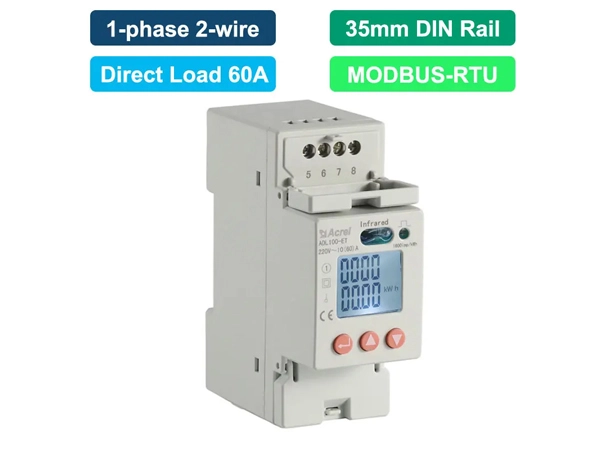

din rail single phase electronic energy meter

ADL100-ET 2P einphasiger elektrischer Energie zähler

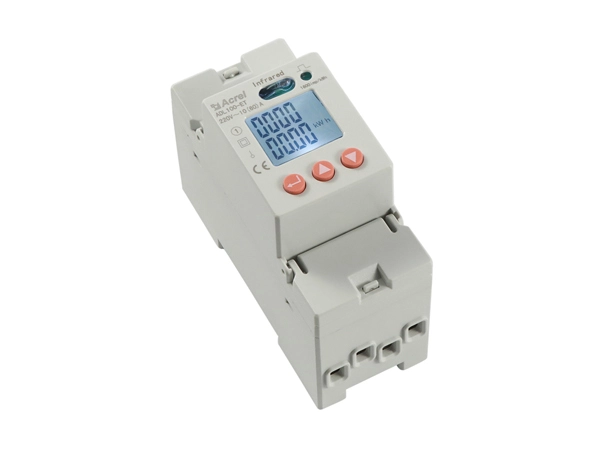

Name: ADL100-ET 2P einphasiger elektrischer Energie zähler
Brand: Acrel Co.,Ltd.

ADL100-ET einphasige Stromzähler ist für die Messung der aktiven Energie in Niederspannung systemen ausgelegt. Gleichzeitig können die elektrischen Parameter wie Spannung, Strom, Leistung gemessen werden. und so weiter. Es gibt auch RS-485, die gewählt werden können. DieseADL100Leistungs messer hat Vorteile von kleinerem Volumen, hohe Präzision, gute EMV, einfache Installation usw., alle Zähler erfüllen die damit verbundenen technischen Anforderungen von elektronischen Leistungs messgeräten in den IEC62053-21, IEC62053-22 Standards.

● Multi-Rate/Flexibler Tarif

● HMI für die Parameter einstellung

● RS-485 (MODBUS-RTU)

Kontaktieren Sie uns

Features Specifications Drawings

Merkmale des ADL100-ET 2P einphasiger elektrischer Energie zähler

Kleine kompakte Größe

● Abmessung (L * W * H): 36mm * 88mm * 70mm

Small Compact Size

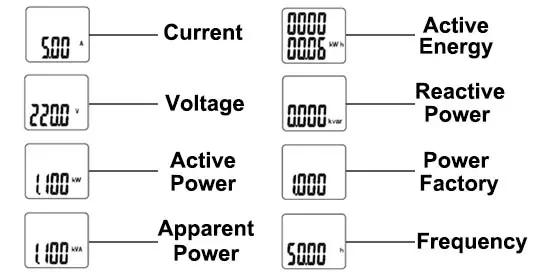

Vielfältige Messung der Strom parameter

● U (Spannung)

● I (Aktuell)

● P (Leistung)

● Q (Reaktiv leistung)

● S (scheinbare Leistung)

● PF (Leistungs faktor)

● KWh (Kilowattstunden)

● KVarh (Kilovar-Stunden)

Diverse Electricity Parameters Measurement

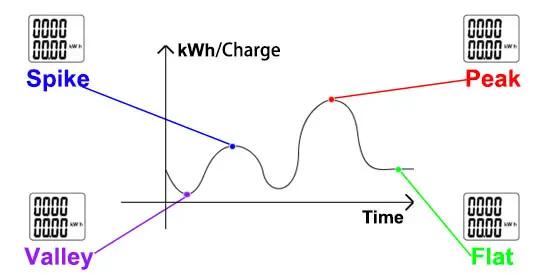

Multi-Rate/Flexibler Tarif

● 4 Zeitzone

● 4 Tarif (Spike, Peak, Flat, Valley)

● 2 Zeiträume liste

● 14 Zeitraum für Tag

Multi-rate/Flexible Tariff

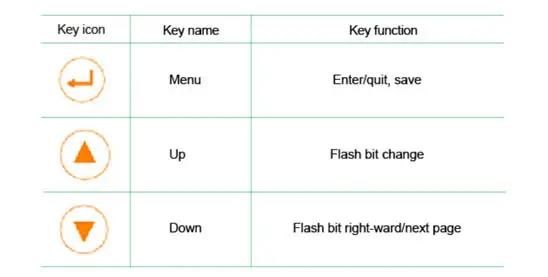

HMI für die Parameter einstellung

● Code

● Protokoll

● Adresse

● Baud-Rate

● Parität

● Alle Anzeige

HMI for Parameters Setting

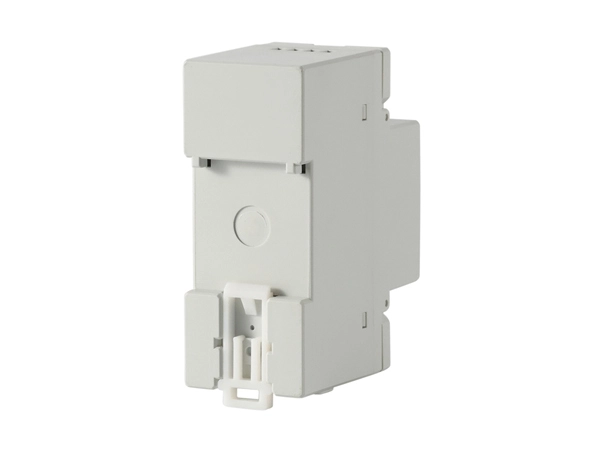

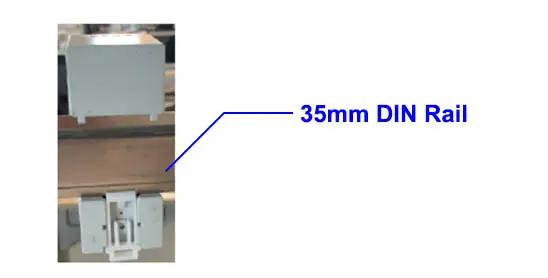

DIN-Schienen-Installation

● 35mm Standard-DIN-Schiene

DIN Rail Installation

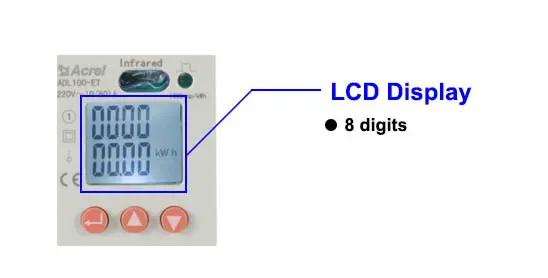

LCD-Anzeige

● 8 Ziffern

LCD Display

Spezifikationen des ADL100-ET 2P einphasiger elektrischer Energie zähler

Funktion	Funktion	Beschreibung der Funktion	Funktion zur Verfügung stellen
	Messung von kWh	Einphasige aktive kWh (positiv und negativ)	■ ■
	Messung von elektrischen Parametern	Spannung, Strom, aktive Leistung, Reaktiv leistung, scheinbare Leistung, Leistungs faktor und Frequenz	■ ■
	LCD-Anzeige	8 Bit Abschnitt LCD-Anzeige	■ ■
	Schlüssel programmierung	3 Schlüssel zum Einstellen von Parametern wie Code, Adresse, Baud-Rate, Multi-Tarif und Kommunikation protokoll	■ ■
	Impuls ausgang	Aktiver Energie impuls ausgang	■ ■
	Multi-Tarif	Passen Sie 4 Zeitzonen, 2 Zei tinte rvall listen, 14 Zei tinte rvall nach Tag und 4 Zolls ätze an	□F
	Kommunikation	Kommunikation schnitts telle: RS485, Kommunikation protokoll: MODBUS-RTU	□C
	Kommunikation	Infrarot-Kommunikation	■ ■
Elektrische Leistung	Eingangs spannung	Referenz spannung	AC 220V
		Bezugs frequenz	50Hz
		Strom verbrauch	<10VA
	Eingangs strom	Grundstrom	10A / 20A
		Maximaler Strom	60A / 100A
		Starts trom	4 ‰Ib
		Verbrauch	<4VA (Maximaler Strom)
	Mess leistung	Genauigkeit der Messung	1 Klasse
	Mess leistung	Messbereich	000000,00 ~ 99999999kWh
	Takt genauigkeit		Error≤ 0,5 s/d
	Aktiver Puls	Impuls breite	80 ± 20ms
	Aktiver Puls	Puls konstante	1600mp/kWh, LED
	Kommunikation	Schnitts telle	RS485(A +, B-)
		Verbindungs modus	Abgeschilderte Twisted-Pair-Leiter
		Protokoll	MODBUS-RTU
Mechanische Leistung	Umriss (Länge × Breite × Höhe)	88mm × 36mm × 70mm
Arbeits umgebung	Temperatur bereich	Arbeits temperatur	-25 ° c ~ 55
	Temperatur bereich	Lagerte mperatur	-40 ° c ~ 70
	Relative Luft feuchtigkeit		≤ 95% (keine Kondensation)
	Höhe		<2000m
