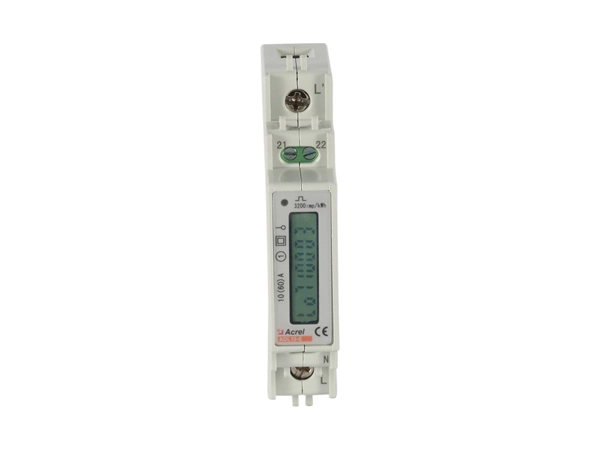

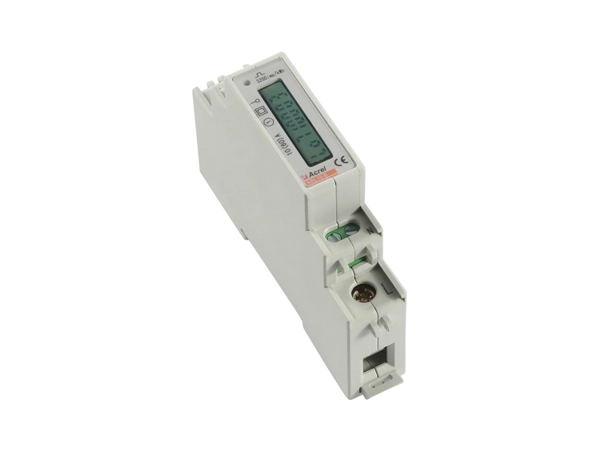

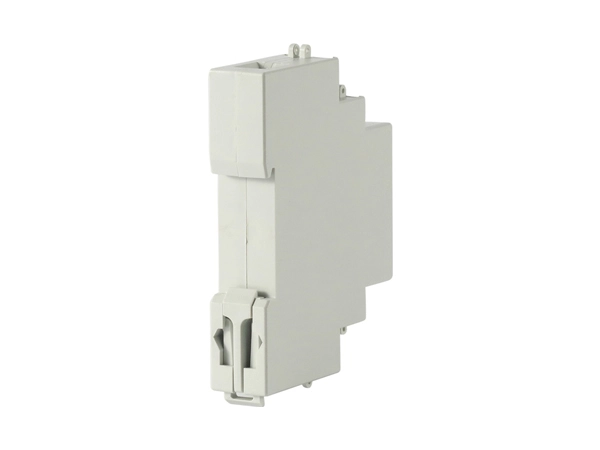

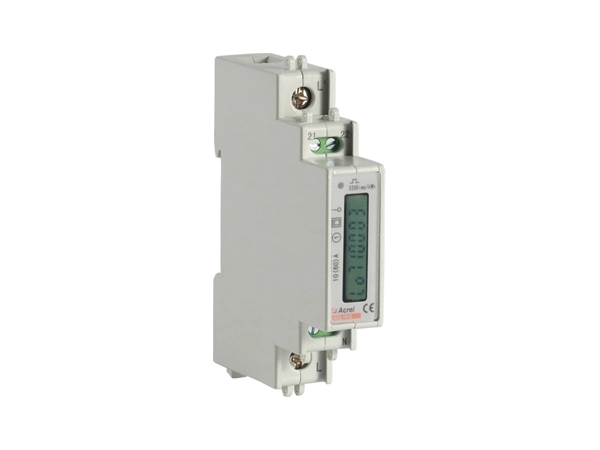

ADL10-E 1P einphasiger elektrischer Energie zähler

Name: ADL10-E 1P einphasiger elektrischer Energie zähler
Brand: Acrel Co.,Ltd.

ADL10-E einphasige Stromzähler ist für die einphasige Energie messung im Niederspannung system ausgelegt. Das Messgerät erfüllt die damit verbundenen technischen Anforderungen des elektronischen Zählers im IEC62053-21, IEC62053-22 Standards.

● Eingangs strom 60A

● LCD-Anzeige

● RS485 (MODBUS-RTU)

Kontaktieren Sie uns

Features Specifications Drawings

Merkmale des ADL10-E 1P einphasiger elektrischer Energie zähler

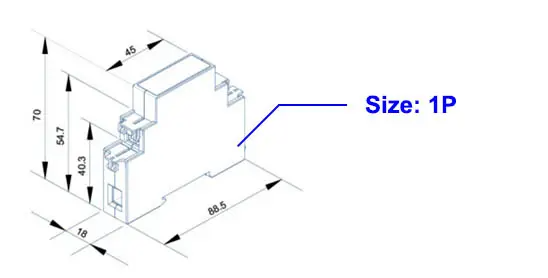

Kleine kompakte Größe

● Abmessung (L * W * H): 18mm * 88mm * 70mm

Small Compact Size

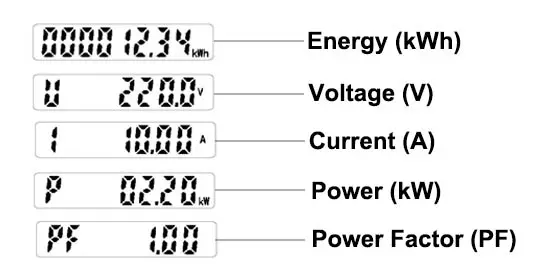

Vielfältige Messung der Strom parameter

● U (Spannung)

● I (Aktuell)

● P (Leistung)

● Q (Reaktiv leistung)

● S (scheinbare Leistung)

● PF (Leistungs faktor)

● KWh (Kilowattstunden)

● KVarh (Kilovar-Stunden)

Diverse Electricity Parameters Measurement

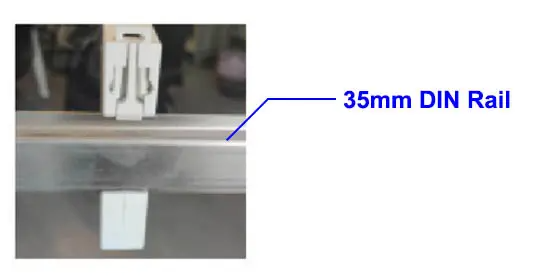

DIN-Schienen-Installation

● 35mm Standard-DIN-Schiene

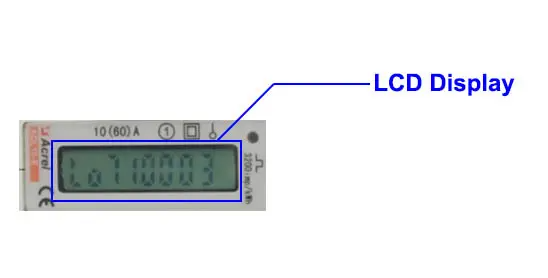

LCD-Anzeige

● 8 Ziffern

LCD Display

Spezifikationen des ADL10-E 1P einphasiger elektrischer Energie zähler

Funktion	Funktion	Beschreibung der Funktion	Funktion zur Verfügung stellen
	Messung von kWh	Einphasige aktive kWh (positiv und negativ)	■ ■
	Messung von elektrischen Parametern	Spannung, Strom, aktive Leistung, Reaktiv leistung, scheinbare Leistung, Leistungs faktor und Frequenz	■ ■
	LCD-Anzeige	8 Bit Abschnitt LCD-Anzeige	■ ■
	Kommunikation	Kommunikation schnitts telle: RS485, Kommunikation protokoll: MODBUS-RTU	□
Elektrische Leistung	Eingangs spannung	Referenz spannung	AC220V
		Bezugs frequenz	50Hz
		Strom verbrauch	<10VA
	Eingangs strom	Grundstrom	10A
		Maximaler Strom	60A
		Starts trom	0,004 Ib
		Verbrauch	<4VA (Maximaler Strom)
Mechanische Leistung	Mess leistung	Genauigkeit der Messung	1 Klasse
	Mess leistung	Messbereich	000000,00 ~ 999999,99 kWh
	Kommunikation	Schnitts telle	RS485(A +, B-)
		Verbindungs modus	Abgeschilderte Twisted-Pair-Leiter
		Protokoll	MODBUS-RTU
	Umriss (Länge × Breite × Höhe)	18mm × 96mm × 70mm
Arbeits umgebung	Temperatur bereich	Arbeits temperatur	-25 ° c ~ 55
	Temperatur bereich	Temperatur der Lagerung	-40 ° c ~ 70
	Relative Luft feuchtigkeit		≤ 95% (keine Kondensation)
	Höhe		<2000m
