ADF400L Multi Schaltungen drei Pahse Energie zähler

Anwendung: Prepaid & Postpaid (Siehe über Acrel Prepaid-Lösung)
Überwachung: Bis zu 36 Schaltungen 1-Phase oder 12 Schaltungen 3-phasig oder gemischt
Messung: 1-Phasen & 3-Phasen-kWh (Klasse 0,5 S), kVarh, Aktiv leistung, Reaktiv leistung, Strom, Spannung und etc
Nennspannung: 3x22/380V (50Hz)
Nennstrom: 80A AC (direkte Verbindung); 3x1(6)A AC (über CTs)
Kommunikation (Hauptkörper): RS485 (MODBUS-RTU); Ethernet; Infrarot
Kommunikation (erweitert): 4G; WiFi; LoRa
Fernbedienung: DO & DI
Installation: 35mm DIN-Schiene
Strom versorgung: 3*220/380V oder 220V AC
Standard & Zertifikat: CE

Kontaktieren Sie uns

Features Specifications

Merkmale von ADF400L Multi Schaltungen drei Pahse Energie zähler

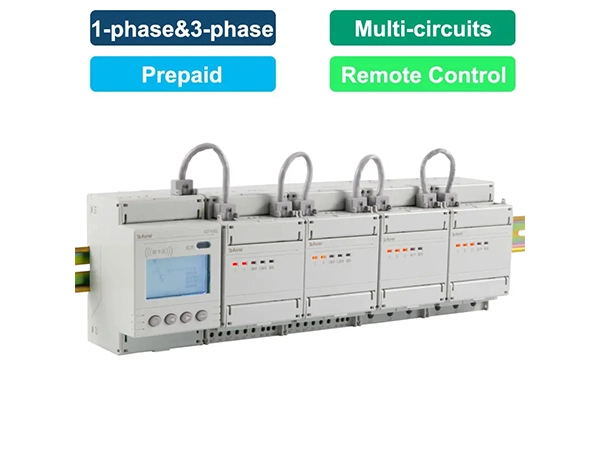

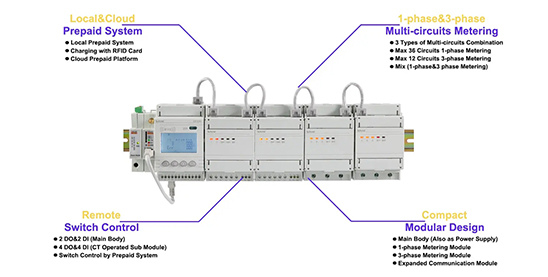

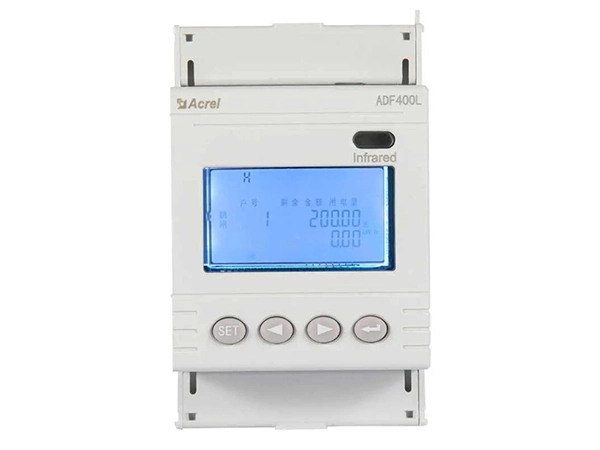

ADF400L Multi Circuits Three Pahse Energy Meter

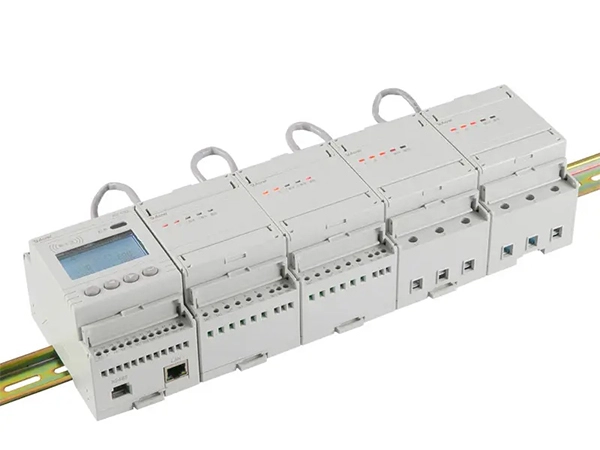

Kompaktes modulares Design

● Hauptkörper (LCD & Tastenpads HMI)

● 1-phasiges Messmodul

● 3-phasiges Messmodul

● Erweitertes Kommunikation modul

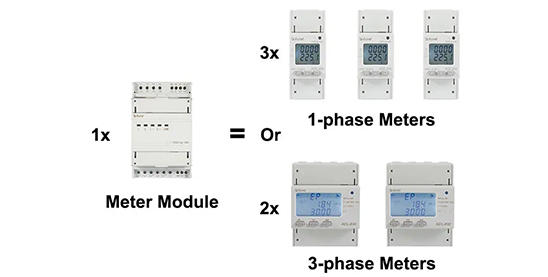

Compact Modular Design

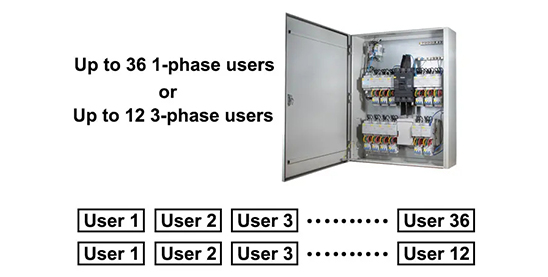

Multi-Schaltkreise-Messung für 1-Phasen & 3-Phasen-

● 3 Arten von Multi-Schaltungen-Kombination

● Max 36 Schaltungen 1-Phasen-Messung

● Max 12 Schaltungen 3-Phasen-Messung

● Gemischt (1-Phasen-& 3-Phasen-Schaltkreise Messung)

Multi Circuits Metering for 1-phase&3-phase

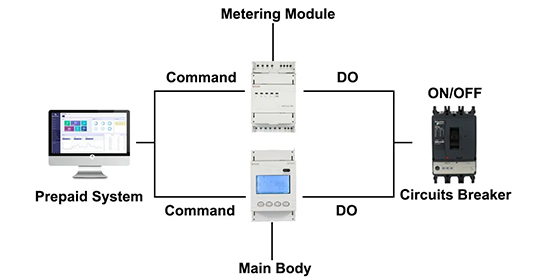

Fernschalter-Steuerung

● Kontroll-und Lese status von Schaltern

● 2 DO & 2 DI (Hauptkörper)

● Trockener Kontakt DI (Hauptkörper)

● 4 DO & 4 DI (CT betriebenes Sub modul)

● 220V AC Wet Contact DI (CT betriebenes Sub modul)

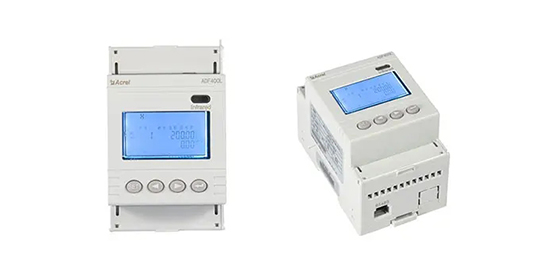

Hauptkörper

● Max 36 Schaltungen 1-Phasen oder 12 Schaltungen 3-phasig

● Max 12 Module (1 Phase) oder 6 Module (3 Phasen)

● RS485 (MODBUS-RTU); Ethernet

● LCD & Tastenpads HMI

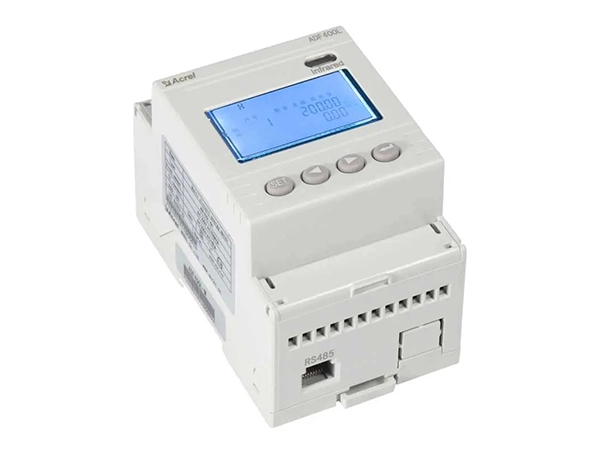

Main Body

Sub modul (Verbindung über CTs)

● Monitor Max 2 Schaltungen 3-phsae

● 3x1(6)A AC (CT betriebene Verbindung)

● 4DO & 4DI (220V AC Nass Kontakt DI)

● LED-Anzeige

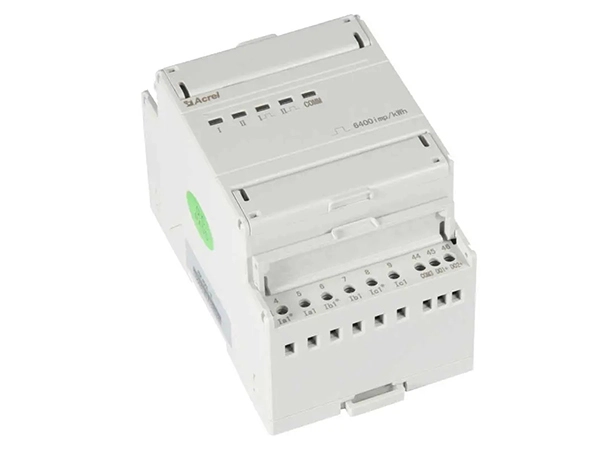

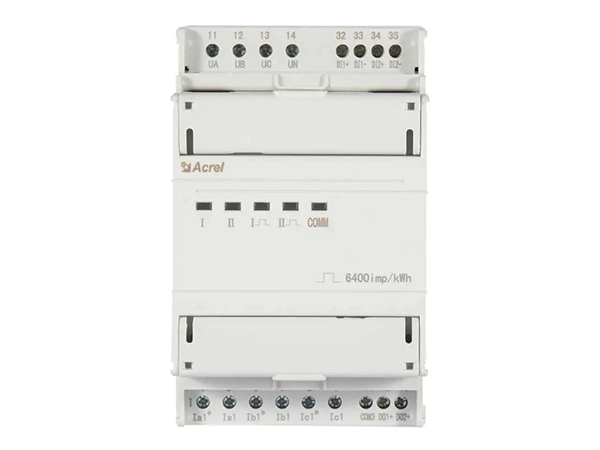

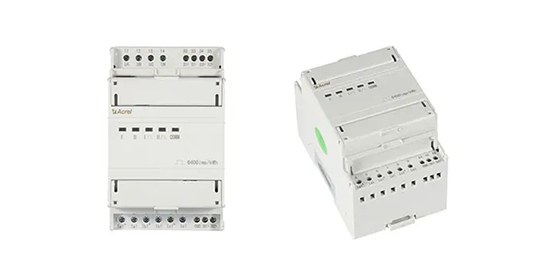

Sub Module (Connection via CTs)

Sub modul (Direkt verbindung)

● Monitor Max 3 Schaltungen 1-Phasen oder 1 Schaltungen 3-phasig

● Max 80A AC Direkter Laststrom

● LED-Anzeige

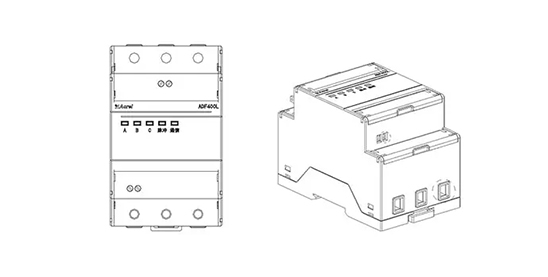

Sub Module (Direct Connection)

Erweitertes Kommunikation modul

● Upstream: 4G/WiFi/LoRa/LoRaWAN/NB-IoT

● Downstream: RS485 (MODBUS-RTU)

● RJ45 Schnitts telle (anges ch lossen mit Hauptkörper)

● Strom versorgung: 24V/12V DC oder 220V AC/DC

Expanded Communication Module

Spezifikationen von ADF400L Multi Schaltungen drei Pahse Energie zähler

Parameter	Beschreibung & Wert
Hilfs Strom versorgung	Spannung	3*220V/380V (für 3-Phasen-Submodule); 220V AC (für 1-Phasen-Submodul)
Hilfs Strom versorgung	Strom verbrauch	≤ 10W
Eingabe Spannung	Nennspannung	3x220/380V AC (3-Phase); 220V AC (1-Phase)
Eingabe Spannung	Frequenz	50Hz
Eingabe Aktuell	Nennstrom	Max 80A Laststrom (für 1-Phasen-& 3-Phasen-Submodul mit direkter Verbindung); 3 × 1(6)A (für 3-Phasen-Submodul über CTs)
Eingabe Aktuell	Starts trom	1 Hektar Ib (Klasse 0,5 S)
Genauigkeit	Messung	Klasse 0,5
Genauigkeit	Uhr	≤ 0,5 s/d
Puls	Impuls ausgang	1 Aktiver Energie puls für jedes 3-Phasen-Submodul
	Impuls breite	80ms ± 20ms
	Puls konstante	6400mp/kWh (3-phasig)
Kommunikation	RS485	MODBUS-RTU
	Infrarot	Für Prepaid-Karten-Scannen
	Ethernet	MODBUS-TCP
Umwelt	Betriebs temperatur	-20 ° c ~ + 60 ° c
	Lagerte mperatur	-30 ° c ~ + 70
	Luft feuchtigkeit	≤ 95% (keine Kondensation)
	Höhe	<2000m
